登陆ePing预警系统，以HS编码848620、848630为检索条件，限制通报类型为TBT，导出表结构数据共计177条（历年数据），原始数据字段包括[通报会员][分发（通报）日期][编号][标题][描述][覆盖产品][HS编码][ICS编码][通报目的][关键词][可能受影响的特定地区或国家][评议截止日期][通报类型][通报文件][通报链接（英文）]等15项。

通过全国标准信息公共服务平台、国外标准组织官网和商业标准数据库，以关键词、标准编号检索等手段，全数采集所有相关技术标准信息，导出技术标准题录（表结构数据）。采集策略如下：

（1）检准：（a）向设备厂商、用户索取所使用技术标准题录（即“厂商题录”）；（b）以“镀膜设备”为关键词锁定若干项产品标准作为核心标准，锁定国内外相关标准化技术委员会，国内主要为SAC/TC18全国真空技术标委会，国外主要为国际标准化组织ISO/TC112真空技术与德国标准化组织NA 060-07 FB真空技术。

（2）检全：迭代方式进行。（a）由厂商题录标准、设备核心技术标准的“规范性引用文件”“参考文献”作为相关标准；（b）由相关标准的技术归口单位整理出相关标准化机构（如表1所示），通过相关标准化机构所负责的标准制修订项目筛选更多相关标准；（c）由相关标准的名称迭代整理出检索关键词，如PVD、离子源、溅射、磁控、腔体、靶材等，迭代检全相关标准。导出表结构数据共计623条。

（3）字段采集：通过技术标准题录，采集标准原始数据字段包括[标准级别][标准号][标准名称][ICS分类号][CCS分类号][国民经济分类/行业分类][标准类别][发布日期][实施日期] [是否公开标准文本（团体标准）]等10项。

（1）数据翻译：嵌入翻译工具进行英译中自动翻译，对[通报成员][可能受影响的特定地区或国家][通报目的][通报类型]等4个规范数据字段进行人工校对与翻译后统一规整；（2）数据清洗：筛除我国对外通报数据，由[标题][摘要][覆盖产品][ICS编码]字段内容，迭代筛除通报对象为“电动工具”“发动机”“消毒设备”“注塑机”“饮用水处理系统”“防火喷头”等不相关数据（脏数据），保留84条数据；（3）价值字段创建：由[ICS编码]识别创建[ICS分类]、由[通报日期][评议截止日期]计算创建[评议周期]、由[标题][描述]识别创建[技术内容]，对缺失值通过人工溯源通报源文件予以补充。

（1）数据清洗：人工识别标准名称存疑的标准，通过查阅标准范围筛除非真空镀膜标准，例如薄膜涂覆、电镀标准，清洗后保留507条数据。（2）价值字段创建：识别创建[标准类别]（安全、产品、方法、管理、规程、基础等）、[是否包含专利信息（团体标准）]、[是否公开标准文本（团体标准）]、[采标情况（国家标准）]，对缺失值通过人工溯源标准文本予以补充。

采用可嵌入编程语言的数据分析软件，绘制可视化图像，通过解析探究图像获得价值成果。

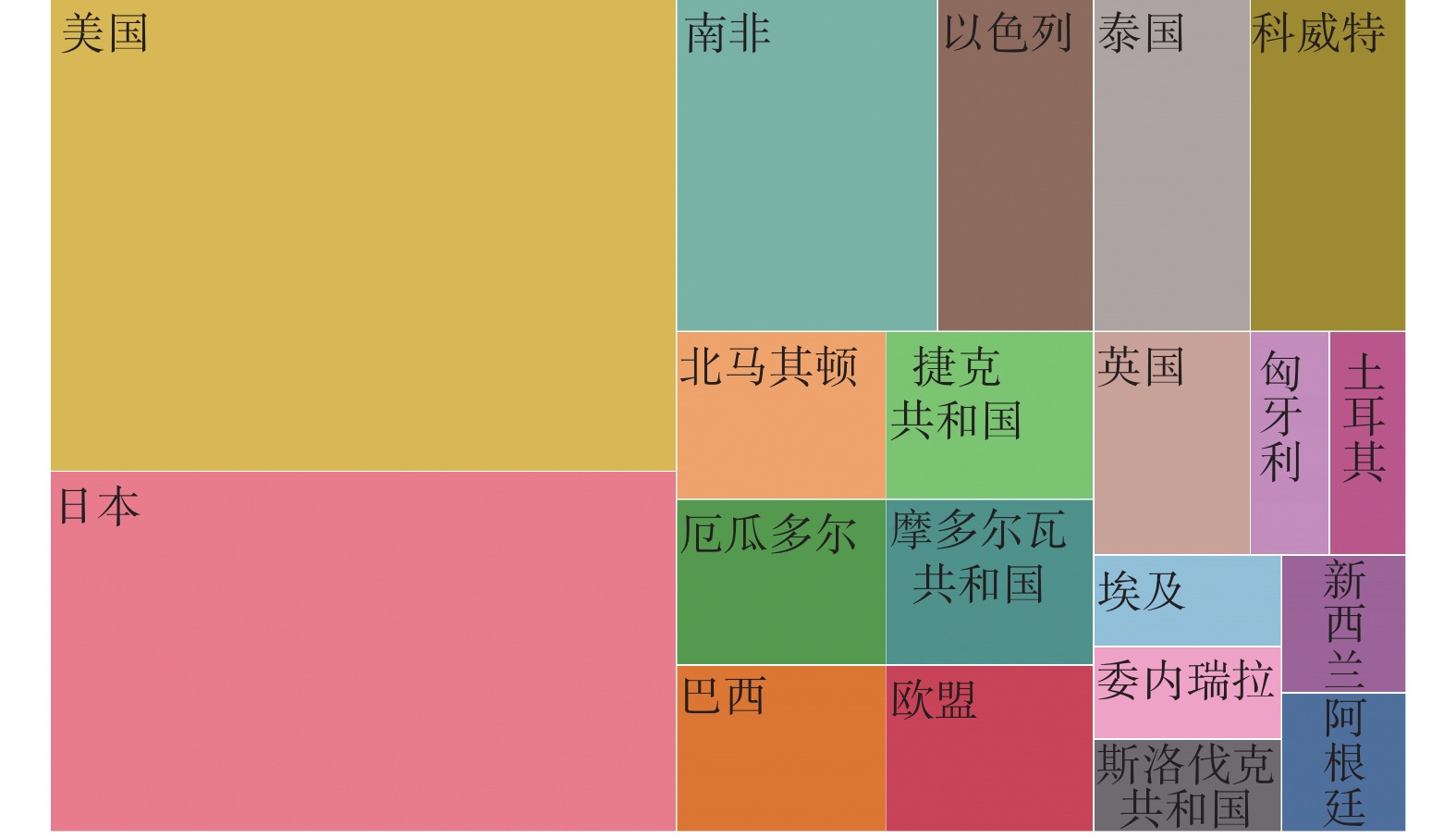

按通报成员分布的TBT通报量，能反映出口目的市场对装备进口的安全和技术关注度。为直观解读TBT通报热点成员情况，从通报数量、地域2个维度，绘制矩形图，矩形面积大小对应通报数量。通报成员矩形图（图1所示）显示，通报成员集中于发达国家的美国（17件）、日本（13件），其次是新兴市场的南非（5件）、以色列（3件）、泰国（3件）、科威特（3件）。通过数据探索，美国通报内容集中于工业设备能效计划、节能标准和试验程序，日本通报内容集中《合理使用能源法案》的修订，而新兴市场通报内容涉及电气安全法规和符合性认证、电子垃圾进入等。

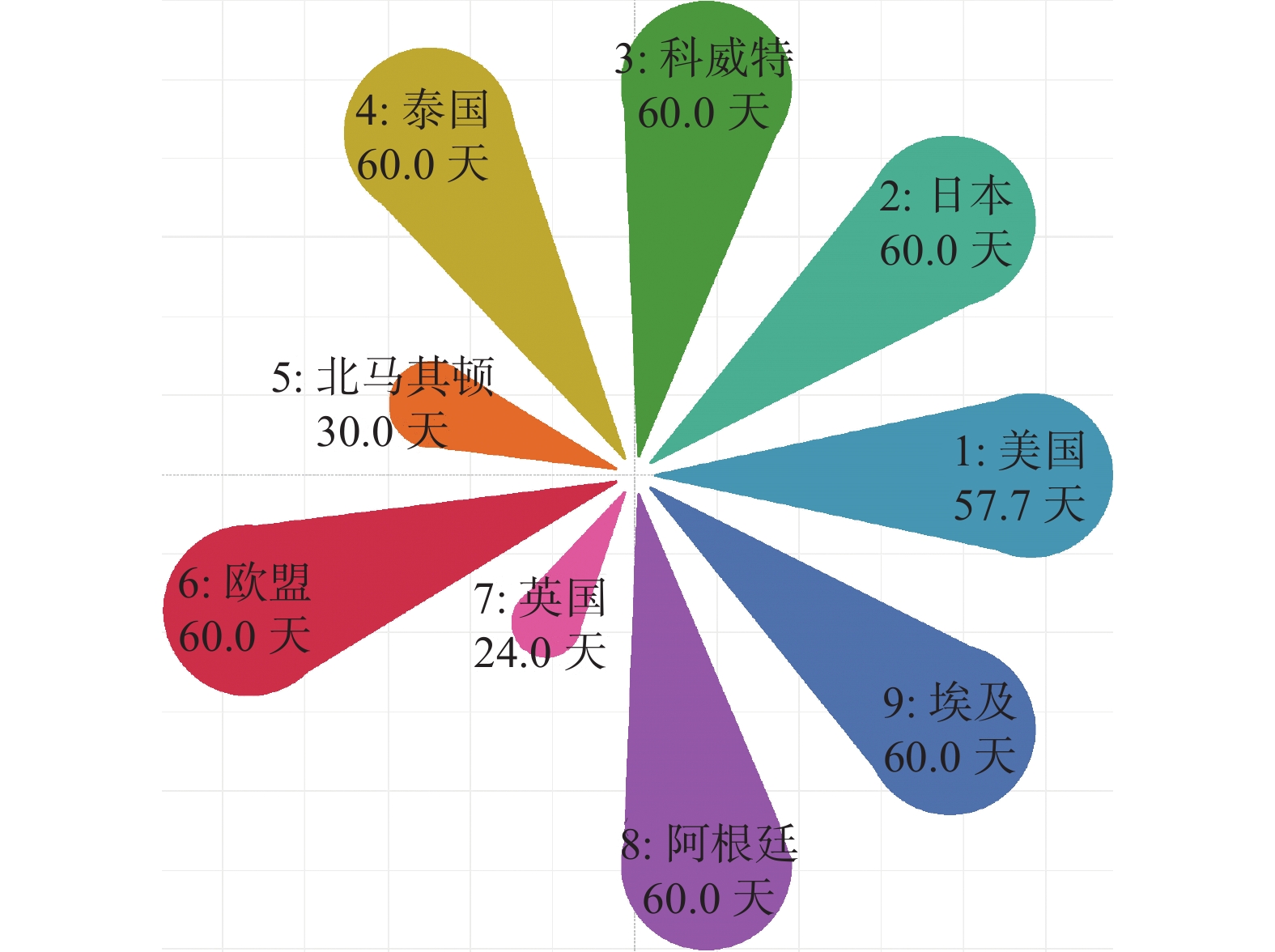

采用花瓣玫瑰图的花瓣大小与色彩层次对通报成员与评议期数据组合分析，以花瓣面积表示评议期（均值）大小，由此加深观察者的数据印象。图2所示，按TBT通报热点成员的评议期绘制花瓣玫瑰图（个别成员评议期原始数据缺失），由图表及数据交互得知，评议期大部分为60天，符合WTO/TBT协定规定在法规批准60天前向WTO秘书处通报的要求；通报数排名首位的美国，平均评议期略低于法定评议期2.3天；值得关注通报排名第5的北马其顿和排名第7的英国，评议期分别仅有30天和24天，仅为法定评议期的一半或以下。

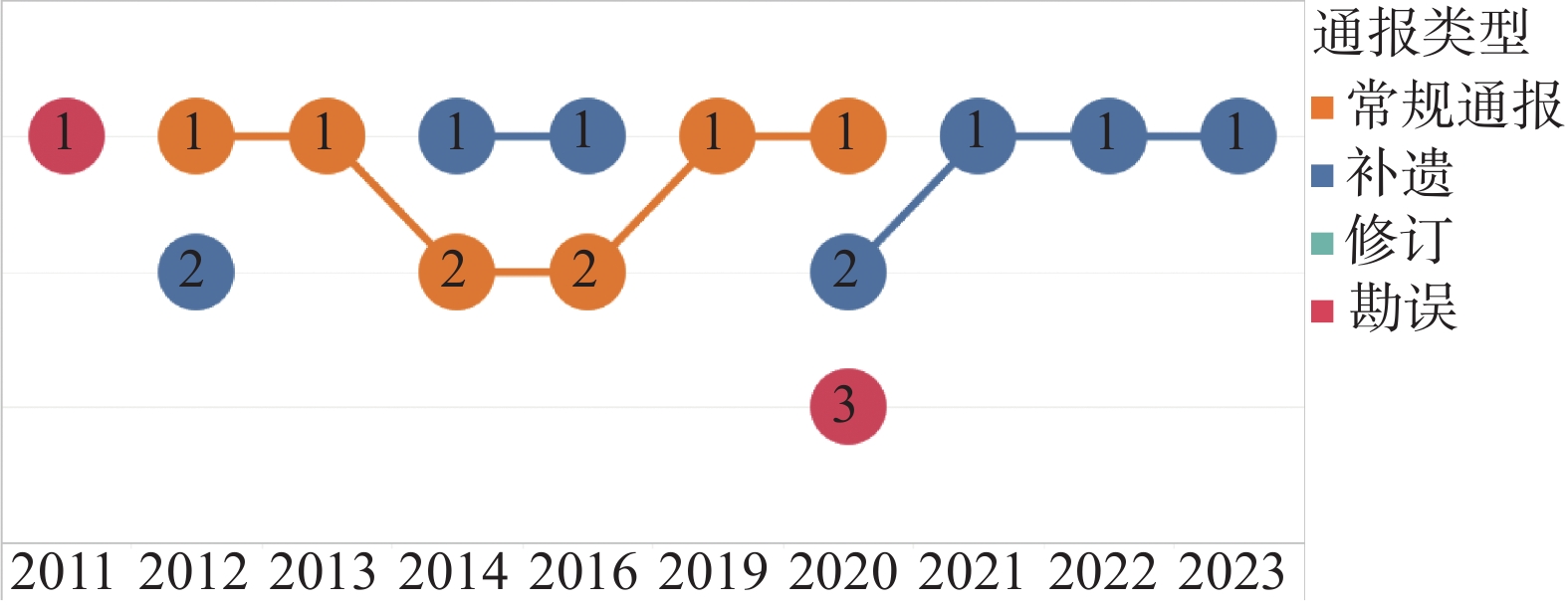

通过凹凸图来连接每种通报类型在不同年份的排名状况，以此知道通报成员对于通报类型的变化。由图3及数据交互得知，近年来通报类型以常规通报和补遗为主，排名不分上下；近三年通报类型集中在补遗，补遗内容涉及美国的工业设备能效计划与试验程序，日本的《合理使用能源法案》修订；2011年和2020年间隔近10年间，各发生1起勘误通报，通报内容涉及英国的《消费者物联网设备网络安全提案》名称校正，南非的电气安全法规内容修正。

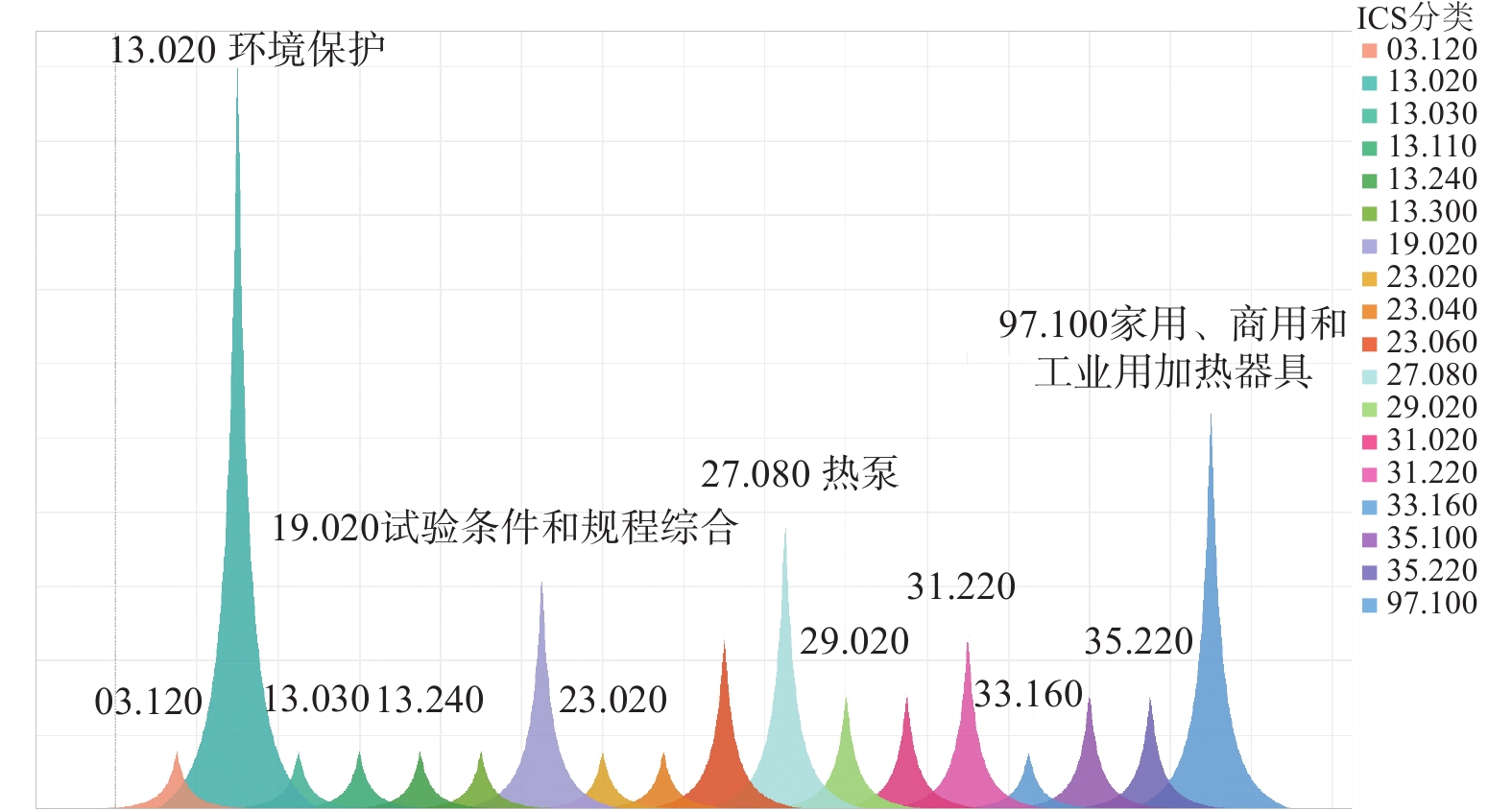

通报文件涉及的ICS分类较多，但其揭示着通报热门主题，使用山峰形柱状将使通报主题分布表现效果更佳。由图4及数据交互得知，真空镀膜装备近年通报内容集中于环境保护（13件），家用、商用和同业用加热器具（7件），热泵（5件），试验条件和规程综合（4件），主要涉及装备的热系统、抽空系统（泵真空系统）等传统基础性部件，以及节能能效、产品试验方法和程序的标准与技术法规。

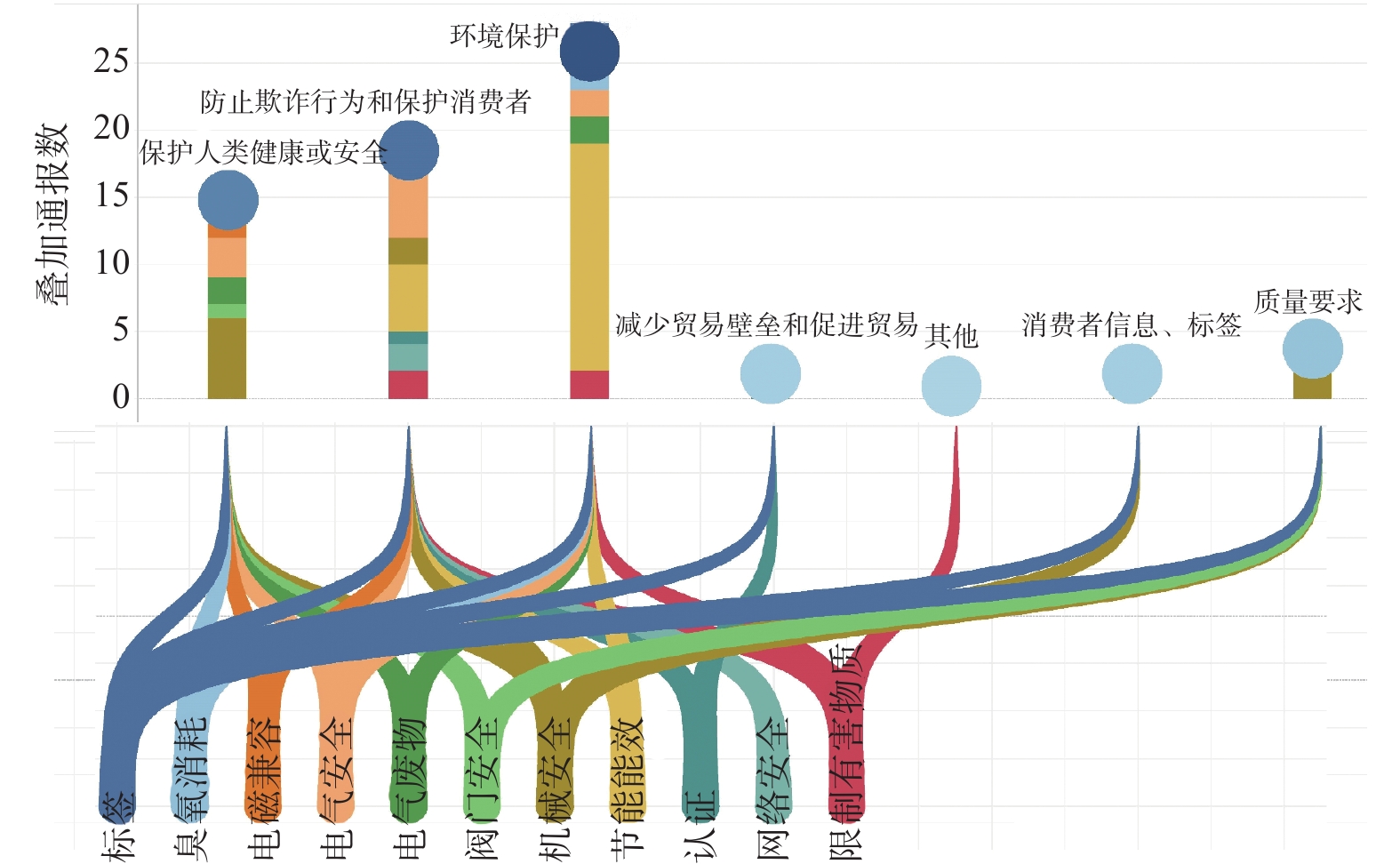

通过分类桑基图起到通报目的与技术内容的分类指向，且透过堆叠条高低展现通报数量。图5及数据交互得知，通报目的集中于环境保护（28件）、防止欺诈行为和保护消费者（20件），以及保护人类健康或安全（16件）；基于环境保护目的的通报主要涉及装备节能能效技术内容（占60.7%），而基于防止欺诈行为和保护消费者的通报主要涉及装备电气安全和节能能效（均占25%），而基于保护人类健康或安全的通报主要涉及装备机械安全（占37.5%）；关于标签内容的通报几乎涉及各种通报目的（除其他以外）但数量少，关于节能能效技术内容的通报数量最多，其次为电气安全内容。

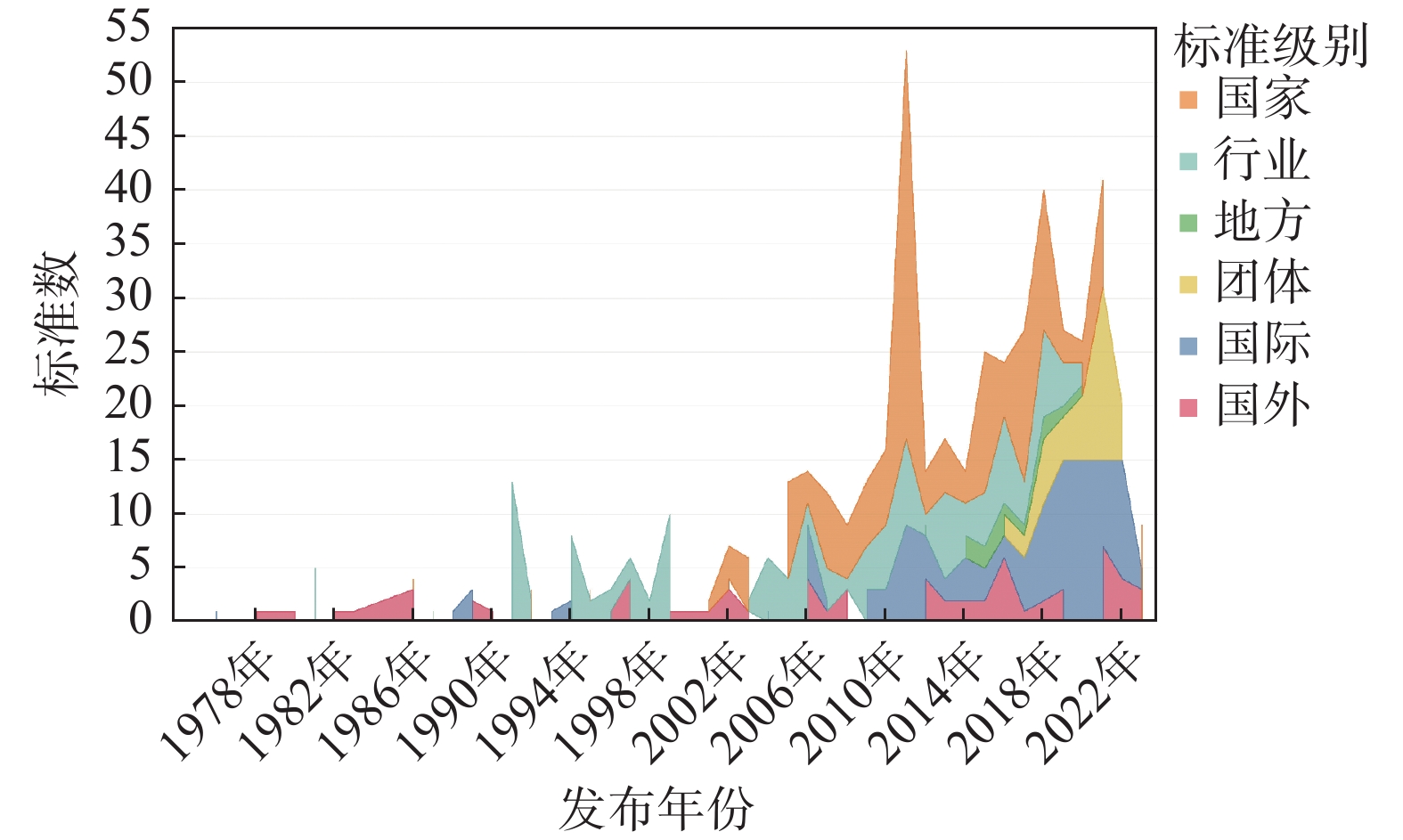

为强调不同级别标准发布数量的变化程度，以引起读者对标准制修订层级变化趋势的注意，透过面积图予以直观展现。图6及数据交互得知，2005年以前零星发布有国际标准、国外标准、行业标准，标准总体数量从2005年开始迅速增长；国家标准在2011年发布数量最大（达36项），其次是2017年（14项）和2018年（13项）；行业标准发布数量走势与国家标准相近，从2005年开始迅速增长；地方标准从2014年开始有所发布，数量呈个位数；团体标准从2016年开始有所发布，并增长迅速，在2021年单年发布数量达16项；国际标准（ISO和IEC）在2018年开始增长较多，其中2020年达15项，国内标准有待修订或新制定采用最新国际标准；国外标准数量保持在稳定水平。

（1）按ICS分类

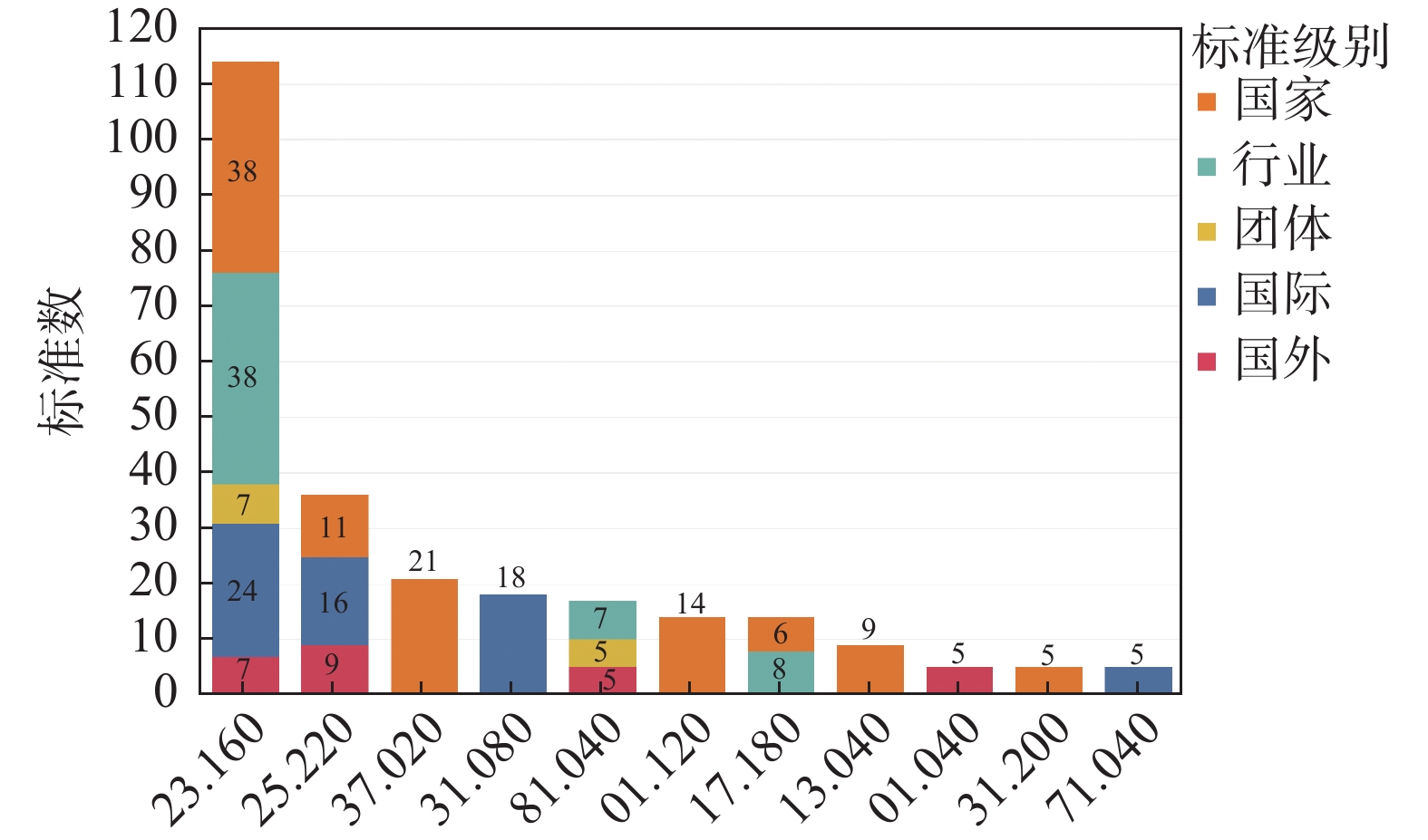

图7展示在ICS分类下不同级别标准的数量占比，其中标准数量占比最大的ICS分类为23.160（真空技术），其次为25.220（表面处理和涂覆），分别代表着装备传统部件技术和膜层加工；国家标准在ICS分类37.020（光学设备）、01.120（标准化总则）、13.040（空气质量）和31.200（集成电路、微电子学）等4个领域独占鳌头，而团体标准仅涉及ICS分类23.160（真空技术）和81.040（玻璃）两个领域；国际标准（ISO和IEC）在ICS分类25.220（表面处理和涂覆）、31.080（半导体器件）和71.040（分析化学）三个领域处于领先地位，国外标准在ICS分类01.040（词汇）领域独占鳌头，为德国（4项）和欧盟标准（1项），值得国内转化借鉴。

（2）按CCS分类

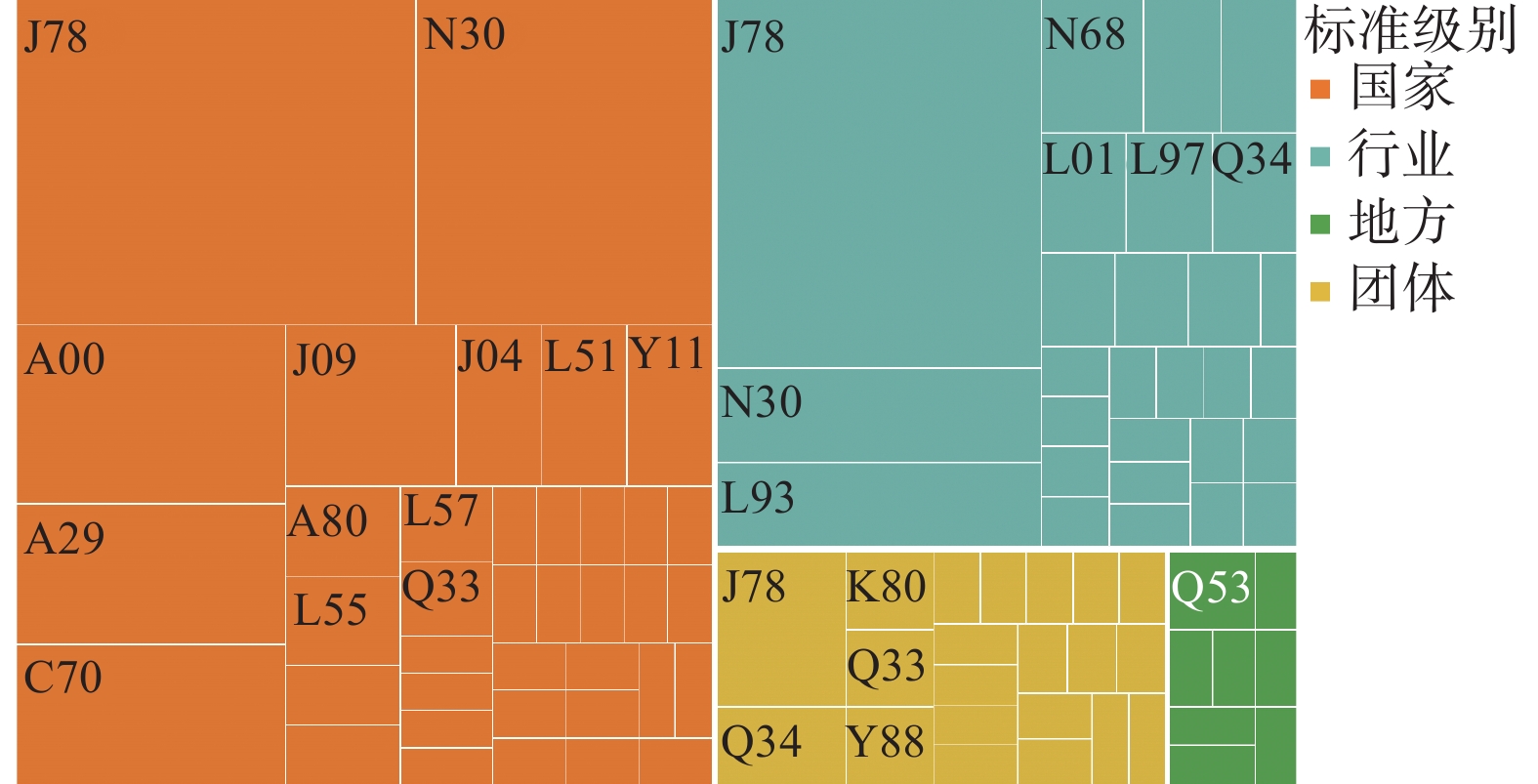

从国内标准CCS分类号（中国标准文献分类号）进行标准领域占比分析，由图8可见：首要领域，国家标准、行业标准和团体标准为J78（真空技术与设备），地方标准为Q53（特殊炭素材料，具体为石墨烯薄膜的检测方法标准）；次要领域，国家标准、行业标准为N30（光学仪器综合），团体标准为Q34（工业技术玻璃，为镀膜光伏玻璃产品标准）。

（3）按国民经济行业分类

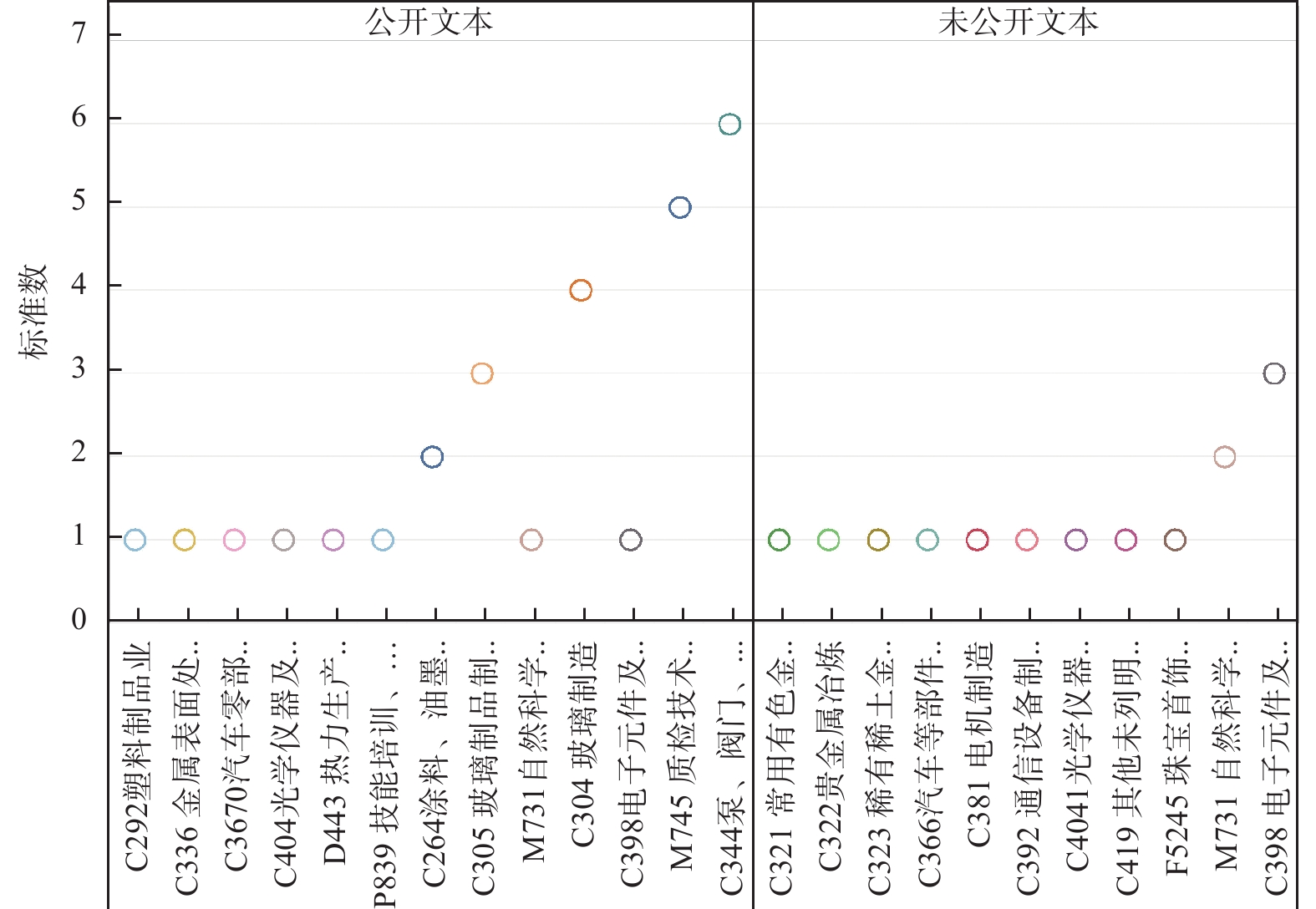

图9展示在国民经济行业分类下团体标准文本公开情况的数量分布，公开文本的团体标准涉及行业主要为C344（泵、阀门、压缩机及类似机械制造）、M745（质检技术服务）、C304（玻璃制造）、C305（玻璃制品制造）、C264（涂料、油墨、颜料及类似产品制造），涉及装备传统部件、传统镀膜产品及检测技术；而不公开文本的团体标准涉及行业主要为C398（通信设备制造）和M731（自然科学研究和试验发展），涉及镀膜前沿技术（半导体领域）和基础研究。

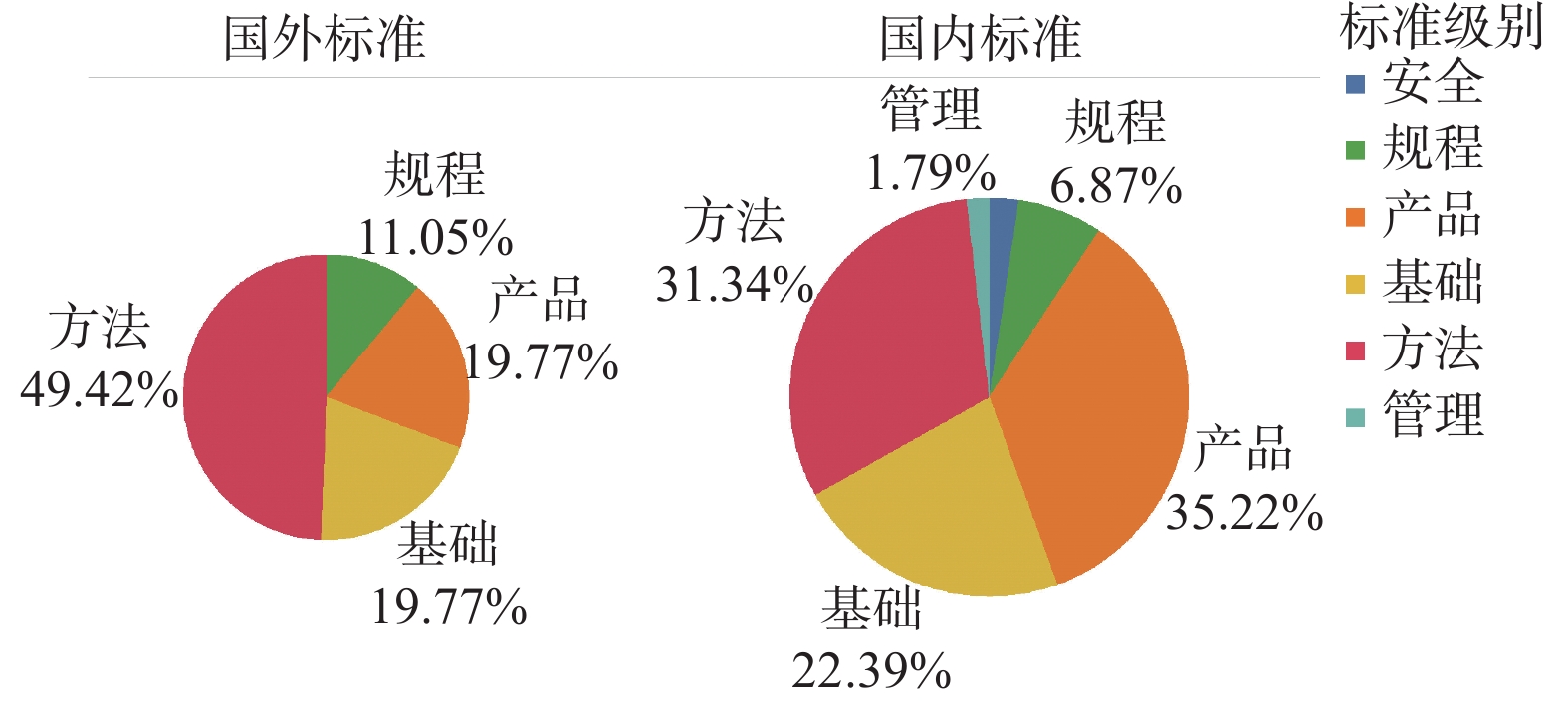

透过国外标准和国内标准双饼图，对比分析标准类别占比差异。由图10可见，真空镀膜装备国外标准集中为方法标准（占比近50%），其次为基础标准和产品标准（均接近20%）；国内标准占比首位为产品标准（占比35%），其次为方法标准（31%）和基础标准（22%），另存在小比例的管理标准（1.8%）。国内外标准的类别相比而言，国外在方法标准方面优于国内，而国内在产品标准方面优于国外，基础标准和规程标准方面国内外相当。国内有待吸收国外方法标准先进经验，以提高对真空镀膜装备稳定性和膜层可靠性的验证。

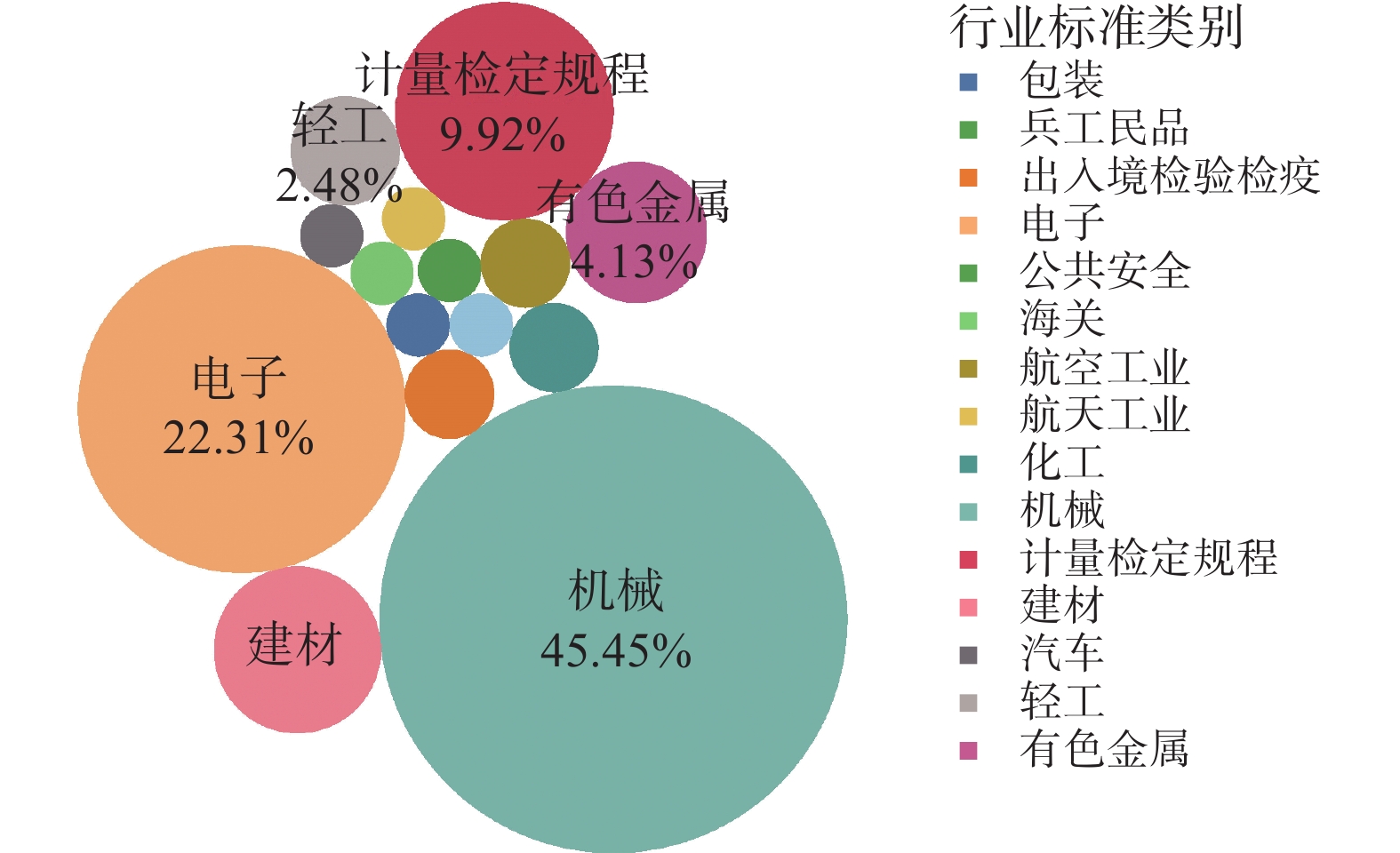

进一步，从国内真空镀膜装备领域的行业标准类别来看，由图11可见，近一半（45.45%）集中在机械行业标准（JB），随后排名为占比22.31%的电子行业标准（SJ）和占比9.92%的计量检定规程行业标准（JJF、JJG）。进一步深究数据，机械行业标准（JB）主题聚焦于真空泵（36.36%）和光学薄膜（20%），电子行业标准（SJ）聚焦于管道法兰（37.04%）和PVD工艺（14.81%），计量检定规程行业标准（JJF、JJG）均为真空计的检定规程（75%）或校准规程（25%）。

从标准名称挖掘标引的标准主题（二级主题）来分析国内外差异，由图12可见，国内标准主题前三位为真空系统（29.3%）、检测（20%）、产品（17.3%），而国外标准前三位为检测（40.1%）、真空系统（26.7%）、产品（21.5%）。国内外差异在于：国外标准近一半主题为检测技术，国内标准涉及主题较多、分散且集中于真空系统这一传统部件。

进一步，从国外标准二级主题标准分布中，剔除“真空系统”这一传统部件标准，深究关键标准的三级主题，从而探索国外标准竞争技术。图13采用突出显示表，以颜色深浅标识标准数量大小，可见国外镀膜工艺标准90%集中于镀膜通用，而国内70%专注于PVD工艺；国内对装饰与防护薄膜、光学薄膜标准占比较大；薄膜检测标准方面，国外聚焦于力学和电学性能，而国内聚焦于环境适应性。

以真空镀膜装备产业集群优势显著的广东为例，真空镀膜装备产业是广东省装备制造业和电子信息业的优势和战略性领域，在产业链中占据核心位置，其发展水平决定产业链的整体竞争力，被列入广东省重点突破的战略性产业之一。为促进广东省真空镀膜装备制造产业优化升级，着眼于真空镀膜的精密领域，标准体系与规划路线图的设计首先全面整理国内外精密真空镀膜装备相关现行标准，然后编制精密真空镀膜装备产业标准体系框架，最后提出精密真空镀膜装备产业关键标准制修订建议和标准化规划路线图。旨在解决行业技术标准总体框架不清晰、关键标准缺失、自主标准推广不足、上下游协同度低、标准专利情报弱等制约广东省精密真空镀膜装备产业高效、健康发展的问题。

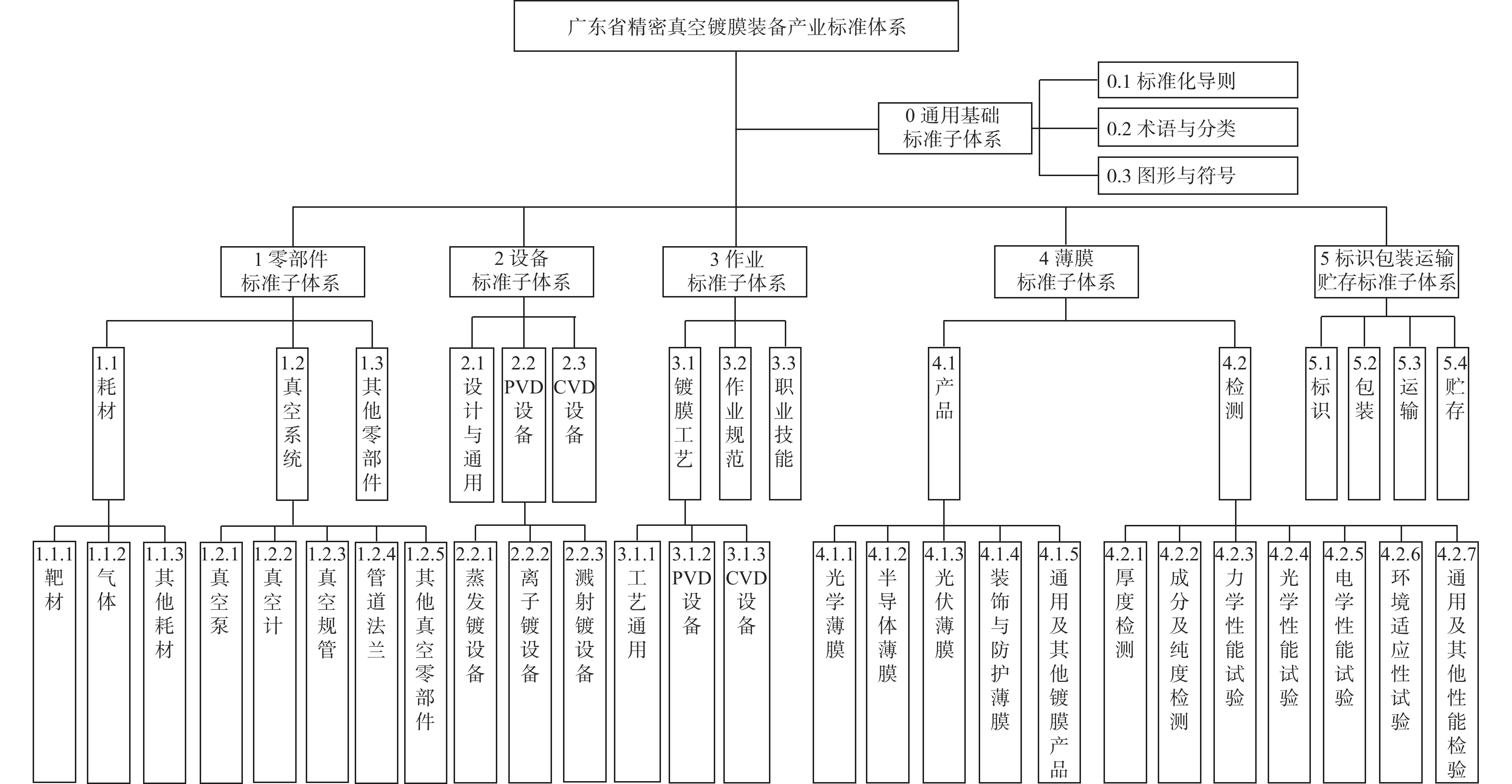

基于国内外真空镀膜标准化现状和广东省真空镀膜产业标准需求、技术发展情况，将精密真空镀膜装备产业标准体系划分为六个子体系：通用基础、零部件、设备、作业、薄膜、标识包装运输贮存。这六个子体系覆盖精密真空镀膜装备产业的上、中、下游，保证体系结构合理、层次分明、科学适用。同时，紧密结合广东省在精密真空镀膜装备技术研发、智能制造、镀膜加工、应用推广的优势和经验，将标准体系第一层细化展开到第二层和第三层（体系框架见图14）。

根据标准体系框架各级目录，结合广东省精密真空镀膜装备产业发展的实际情况和精密真空镀膜装备的内在结构，将国家、行业、地方、团体、国际、国外等各级标准进行筛选分类，整理了涵盖精密真空镀膜装备国家标准156项、行业标准121项、地方标准5项、团体标准17项、 国际标准100项、国外标准70项、标准计划项目20项、建议制定标准110项的标准体系明细表。

建议制定标准110项，按标准需求程度把待制定标准（即建议制定标准）划分为不同星级，星级越高表示需求程度越大。就目前标准体系情况而言，通用基础和薄膜方面的标准相对较完善，待制定标准多集中在缺失且需求程度较大的零部件、设备、作业、标识包装运输贮存方面。

广东省精密真空镀膜装备产业标准化规划路线图围绕广东省精密真空镀膜装备产业标准化重点工作，按时间和工作内容2个维度划分，从标准化研究、平台建设、关键标准制修订、标准实施与宣传、示范推广、品牌打造与维护、政策保障、人才队伍建设等8个方面给出广东省精密真空镀膜装备产业的战略推进进程和目标。

（1）以数据可视化等手段分析精密真空镀膜装备产业国内外专利、技术性贸易措施等信息，开展产业标准化研究，形成产业发展竞争策略；（2）支持精密真空镀膜装备领域标准制定和标准化研究成果申报省真空科技创新奖、科技进步奖等社会力量设立科技奖项，推荐申报省科学技术奖等各级政府奖励。

（1）持续完善广东省真空领域标准化技术委员会的机制建设；（2）依托广东省乃至粤港澳大湾区真空镀膜产业技术联盟，为广东省精密真空镀膜装备产业标准化活动提供重要平台；（3）积极发挥广东省科协团体标准联合体成员作用，以精密真空镀膜装备产业标准化工作为切入点，加强与联合体成员单位间交流、沟通与合作，共同推动全省团体标准健康有序发展。

（1）以需求为导向，针对新技术、新产品、新业态或市场细分领域、职业技能评定领域等，制定一批优质团体标准，促进广东省高端装备产品和高质量服务供给；（2）使“政府指引、市场主导、社会参与”的标准研制机制日趋成熟，标准供给增加，标准体系全面成套、科学先进，指导产业发展效果显著；（3）持续规范、改进创新团体标准化工作。

（1）定期举办标准宣贯培训，逐渐达到精密真空镀膜装备标准全体系与省内全产业链覆盖，提升从业人员标准化意识和水平；（2）将新标准宣贯、标准化知识和技能融入真空技术、镀膜技术培训班课程内容；（3）利用产业高峰论坛、发展论坛、学术年会、讲座沙龙等持续开展团体标准宣传推广工作。

（1）鼓励省内业内优秀企事业单位申报国家或省级高端装备制造业、智能制造标准应用、消费品、服务业等标准化试点；（2）形成若干有影响力的精密真空镀膜装备制造标准化示范企业。

以标准化、知识产权促进与保护为手段强化品牌建设，提高广东省精密真空镀膜装备品牌的公信力、影响力和竞争力。

加强粤港澳大湾区交流合作、推动广东省精密真空镀膜产业国际化，制定标准化专项发展政策。

（1）组织开发光学真空镀膜职业技能岗位培训标准、试题库、考试大纲、培训教材，逐步将精密真空镀膜标准化理念和内容融入职业院校课程培训内容，通过培训、实操等手段，培养一批既懂技术又熟标准的储备人才，加快广东省精密真空镀膜标准化人才队伍发展壮大；（2）将标准化专业技能、从业经历、主要业绩和成果纳入真空领域工程师专业技术资格评审要素，推动提升企业和相关组织从业人员标准化能力；（3）积极发动和吸纳研发制造企业技术人员、科研机构研究人员、行业协会管理人员、标准化院所专业人员，参与精密真空镀膜装备产业标准化相关活动；（4）整合精密真空镀膜行业专家和标准化专家，组建广东省真空镀膜标准化专家库，推荐有能力的专家成为国内相关TC委员、国际标准注册专家。

当前对真空镀膜设备产业的高精度工艺技术突破和高质量发展，由上述数据可视化分析结果，亟待解决以下两个突出问题：（1）亟需填补高精度磁控溅射镀膜设备标准空白。随着人们对薄膜功能需求的不断加深，薄膜制备逐渐走向精细化，例如：某些光学薄膜为了达到特定的需求，其镀膜层数达到了几十，甚至数百层，每次膜的厚度要求都是精确到了纳米（nm）级别。同时，真空镀膜技术在半导体、量子科技和激光等领域不断取得新的应用，促使磁控溅射镀膜机不断提高生产产品的精度水平和工艺稳定性。高精度沉积膜层的能力代表了磁控溅射镀膜机未来的发展方向，也是整个行业加大开发力度，奋力取得技术突破和实现产业引领目的的方向。那么，作为对以往技术成果积累、总结、系统化归纳、可加快技术规范化推广使用的技术标准就显得不可或缺，制定业内企业可以应用的高精度磁控溅射镀膜设备通用技术标准，填补国内该领域标准空白就是本项目的任务之一；（2）有待制定执行全国性和细分领域标准体系与规划路线图。为深化真空镀膜领域供给侧结构性改革，促进精密真空镀膜装备制造产业优化升级，充分发挥标准化对我国精密真空镀膜装备产业提升的基础性、引领性、战略性作用，有待结合精密真空镀膜装备发展实际，制定全国性标准体系构建指南，指导专业技术机构研制各细分领域的标准体系与规划路线图，通过认真贯彻落实，让各相关主体积极参与精密真空镀膜装备产业标准的研究、制定、实施、品牌打造与人才队伍建设，不断建立健全中国精密真空镀膜装备产业标准体系，以先进标准引领产业发展。珠三角地区作为我国重要的真空镀膜设备制造基地，拥有国内最大的真空镀膜技术应用市场，相关企业已经获得的技术突破和创新成果也需要利用技术标准这一制度性文件来把实践经验和科学成果加以总结和提炼，及时巩固和推广应用，通过标准的贯彻实施、普及，带动本区域、本行业企业的技术整体进步，从而更好地支撑中国PVD技术向更高层次发展，具有深刻、积极的意义。
