高级搜索

μSR实验进展与缪子源发展趋势

,

downloadPDF

上一篇

下一篇

王颖, 殳蕾. μSR实验进展与缪子源发展趋势[J]. 物理学报, 2024, 73(19): 197601-1. doi: 10.7498/aps.73.20240940
引用本文: 王颖, 殳蕾. μSR实验进展与缪子源发展趋势[J]. 物理学报, 2024, 73(19): 197601-1. doi: 10.7498/aps.73.20240940
shu
Ying Wang, Lei Shu. μSR experimental progress and trends of developing muon facilities[J]. Acta Physica Sinica, 2024, 73(19): 197601-1. doi: 10.7498/aps.73.20240940
Citation: Ying Wang, Lei Shu. μSR experimental progress and trends of developing muon facilities[J]. Acta Physica Sinica, 2024, 73(19): 197601-1. doi: 10.7498/aps.73.20240940
shu

μSR实验进展与缪子源发展趋势

  • 1.

    复旦大学物理学系, 应用表面物理国家重点实验室, 上海　200433

  • 2.

    上海量子科学研究中心, 上海　201315

    • 作者简介: 王颖 E-mail: wangy22@m.fudan.edu.cn .
    通讯作者: E-mail: leishu@fudan.edu.cn.

  • 中图分类号: 76.75.+i, 74.25.-q, 75.30.Fv, 75.10.Kt

μSR experimental progress and trends of developing muon facilities

  • 1.

    State Key Laboratory of Surface Physics, Department of Physics, Fudan University, Shanghai 200433, China

  • 2.

    Shanghai Research Center for Quantum Sciences, Shanghai 201315, China

    • Corresponding author: E-mail: leishu@fudan.edu.cn.

  • MSC: 76.75.+i, 74.25.-q, 75.30.Fv, 75.10.Kt

  • 摘要: 缪子自旋弛豫/旋转技术 (muon spin relaxation/rotation, μSR) 是一种高度灵敏的原子尺度磁性探测手段. 随着μSR技术的不断发展, 其在凝聚态物理研究中愈加重要. 本文简要介绍μSR技术的优越性和独特性, 概述近期μSR技术在凝聚态领域的几项重要进展和挑战, 包括镍基超导体La3Ni2O7和 (R, Sr)NiO2的磁性基态研究、笼目晶格超导体 AV3Sb5 (A = K, Rb)的电荷密度波研究、NaYbSe2量子自旋液体“海洋”中沉浸的自旋“磁滴”和Cr2O3磁电表面附近磁单极子的研究, 并简单阐述了国际上缪子源的建设情况和升级进展.
    Abstract: Muon spin relaxation/rotation (μSR) is a highly sensitive technique for investigating magnetic properties on an atomic scale. With the continuous development of this technique, the researches in condensed matter physics have been significantly promoted. Firstly, this article introduces the advantages and uniqueness of μSR technique, followed by several recent progress contributed by μSR in the field of condensed matter physics, including revealing the magnetic ground state of superconducting nickelates La3Ni2O7 and (R, Sr)NiO2, the investigation into the charge density wave in kagome lattice superconductor AV3Sb5 (A = K, Rb), identifying the magnetic droplets immersed in a sea of quantum spin liquid ground state in NaYbSe2, and the exploration of magnetic monopole near a magnetoelectric surface of Cr2O3. Finally, this article summarizes the current construction status and upgrade plans of muon facilities in the world.
  • 加载中

  • 图 1  (a) μSR技术的原理示意图; (b) μSR技术填补了其他手段测量动态磁场的频率空白

    Figure 1.  (a) Schematic diagram of the principle of μSR technique; (b) μSR technique fills in the gap of magnetic fluctuation rate between multiple techniques.

    下载: 全尺寸图片 幻灯片

    图 2  (a) La3Ni2O7中的缪子不对称性参数谱在154 K以下出现了明显的振荡衰减[7]; (b) RbV3Sb5中缪子自旋弛豫率Γ在CDW转变温度$T_1^* 和T_2^*$处明显增强, 表明出现该转变打破时间反演对称[11]; (c) 量子自旋液体“海洋”中沉浸的自旋磁滴[15]; (d) 磁电材料Cr2O3表面上的单个电荷将诱导出表面下的镜像磁单极子, 这一镜像磁单极子又能在表面之上产生理想的单极磁场[20]

    Figure 2.  (a) Muon asymmetry spectrum in La3Ni2O7 shows clear oscillations and damping below T = 154 K[7]; (b) muon spin relaxation rate Γ, is strongly enhanced below $T = T_1^*,\;T_2^* $, suggesting the time reversal symmetry broken CDW in RbV3Sb5[11]; (c) magnetic droplets immersed in a sea of quantum spin liquid[15]; (d) a single charge above the surface of magnetoelectric materials, Cr2O3, induces an image monopole beneath the surface, the image monopole then generates an ideal monopolar magnetic field above the surface[20].

    下载: 全尺寸图片 幻灯片

    表 1  μSR设施的主要参数

    Table 1.  Main parameters of μSR facilities.

    主要参数 PSI TRIUMF ISIS J-PARC CSNS
    质子功率/MW 1.4 0.07 0.14 1 0.02
    表面缪子流强/s–1 107—109 2×106 107—108 1.5×107 105
    自旋极化率/% > 95 > 90 > 90 > 95 95
    重复频率/Hz 连续型 连续型 40 25 1—5
    不对称性参数A0 0.3 0.28 0.28 0.25 0.32
    计数率/(M·h–1·cm–2) ~25 ~15 ~100* ~55 ~20
    注: * 100 M/(h·cm2)是ISIS现有谱仪EMU的计数率, 正在改建的Super-MuSR将会使计数率提高到约1400 M/(h·cm2).
    下载: 导出CSV
  • [1] Karlsson E B 2022 Eur. Phys. J. H 47 4 doi: 10.1140/epjh/s13129-021-00030-9
    [2] Shu L, Ni X J, Pan Z W 2021 Physics 50 257 [殳蕾, 倪晓杰, 潘子文 2021 物理 50 257] doi: 10.7693/wl20210408 Shu L, Ni X J, Pan Z W 2021 Physics 50 257 doi: 10.7693/wl20210408
    [3] Bednorz J G, Muller K A 1986 Z. Phys. B Condens. Mat. 64 189 doi: 10.1007/BF01303701
    [4] Sun H L, Huo M W, Hu X W, Li J Y, Liu Z J, Han Y F, Tang L Y, Mao Z Q, Yang P T, Wang B S, Cheng J G, Yao D X, Zhang G M, Wang M 2023 Nature 621 493 doi: 10.1038/s41586-023-06408-7
    [5] Zhang Y N, Su D J, Huang Y E, Shan Z Y, Sun H L, Huo M W, Ye K X, Zhang J W, Yang Z H, Xu Y K, Su Y, Li R, Smidman M, Wang M, Jiao L, Yuan H Q 2024 Nat. Phys. 20 1269 doi: 10.1038/s41567-024-02515-y
    [6] Tohyama T 2012 Jpn. J. Appl. Phys. 51 10004 doi: 10.1143/JJAP.51.010004
    [7] Chen K W, Liu X Q, Jiao J C, Zou M Y, Jiang C Y, Li X, Luo Y X, Wu Q, Zhang N Y, Guo Y F, Shu L 2024 Phys. Rev. Lett. 132 256503 doi: 10.1103/PhysRevLett.132.256503
    [8] Fowlie J, Hadjimichael M, Martins M M, Li D, Osada M, Wang B Y, Lee K, Lee Y, Salman Z, Prokscha T, Triscone J, Hwang H Y, Suter A 2022 Nat. Phys. 18 1043 doi: 10.1038/s41567-022-01684-y
    [9] Yin J X, Lian B, Hasan M Z 2022 Nature 612 647 doi: 10.1038/s41586-022-05516-0
    [10] Ortiz B R, Gomes L C, Morey J R, Winiarski M, Bordelon M, Mangum J S, Oswald L, Rodriguez-Rivera J A, Neilson J R, Wilson S D, Ertekin E, McQueen T M, Toberer E S 2019 Phys. Rev. Mater. 3 94407 doi: 10.1103/PhysRevMaterials.3.094407
    [11] Guguchia Z, Mielke C, Das D, Gupta R, Yin J X, Liu H, Yin Q, Christensen M H, Tu Z, Gong C, Shumiya N, Hossain M S, Gamsakhurdashvili T, Elender M, Dai P, Amato A, Shi Y, Lei H C, Fernandes R M, Hasan M Z, Luetkens H, Khasanov R 2023 Nat. Commun. 14 153 doi: 10.1038/s41467-022-35718-z
    [12] Shumiya N, Hossain M S, Yin J, Jiang Y, Ortiz B R, Liu H, Shi Y, Yin Q, Le H, Zhan S S, Chang G, Zhang Q, Cochran T A, Multer D, Litskevich M, Cheng Z, Yang X P, Guguchia Z, Wilson S D, Hasan M Z 2021 Phys. Rev. B 104 35131 doi: 10.1103/PhysRevB.104.035131
    [13] Anderson P W 1973 Mater. Res. Bull. 8 153 doi: 10.1016/0025-5408(73)90167-0
    [14] Liu W W, Zhang Z, Ji J T, Liu Y X, Li J Q, Wang X Q, Lei H C, Chen G, Zhang Q M 2018 Chin. Phys. Lett. 35 117501 doi: 10.1088/0256-307X/35/11/117501
    [15] Zhu Z H, Pan B L, Nie L P, Ni J M, Yang Y X, Chen C S, Jiang C Y, Huang Y Y, Cheng E J, Yu Y J, Miao J J, Hillier A D, Chen X H, Wu T, Zhou Y, Li S Y, Shu L 2023 Innovation 4 100459 doi: 10.1016/j.xinn.2023.100459
    [16] Dirac P 1931 Proc. R. Soc. London Ser. A-Math. Phys. 133 60 doi: 10.1098/rspa.1931.0130
    [17] Rajantie A 2016 Phys. Today 69 40 doi: 10.1063/PT.3.3328
    [18] Fechner M, Spaldin N A, Dzyaloshinskii I E 2014 Phys. Rev. B 89 184415 doi: 10.1103/PhysRevB.89.184415
    [19] Wiegelmann H, Jansen A G M, Wyder P, Rivera J P, Schmid H 1994 Ferroelectrics 162 141 doi: 10.1080/00150199408245099
    [20] Meier Q N, Fechner M, Nozaki T, Sahashi M, Salman Z, Prokscha T, Suter A, Schoenherr P, Lilienblum M, Borisov P, Dzyaloshinskii I E, Fiebig M, Luetkens H, Spaldin N A 2019 Phys. Rev. X 9 11011 doi: 10.1103/PhysRevX.9.011011
    [21] SμS Instruments. https://www.psi.ch/en/smus/instruments [2024-09-18]
    [22] FLexible Advanced MuSR Environment (FLAME) Project. https://www.psi.ch/en/smus/flame-project [2024-09-18]
    [23] Super-MuSR. https://www.isis.stfc.ac.uk/Pages/Super-MuSR.aspx [2024-09-18]
    [24] μSR Beamlines at TRIUMF. https://cmms.triumf.ca/equip/muSRbeamlines.html [2024-09-18]
    [25] Muon Instruments at Materials and Life Science Experimental Facility. https://j-parc.jp/researcher/MatLife/en/instrumentation/ms.html [2024-09-18]
    [26] Kanda S, Teshima N, Adachi T, Ikedo Y, Miyake Y, Nagatani Y, Nakamura S, Oishi Y, Shimomura K, Strasser P, Umezawa T 2023 The Ultra-Slow Muon Beamline at J-PARC: Present Status and Future Prospects2462) (Parma) p12030
    [27] Li Q, Pan Z W, Bao Y, Yang T, Cheng H, Li Y, Hu H, Liang H, Ye B 2023 Design of the First μSR Spectrometer at China Spallation Neutron Source2462) (Parma) p12022
    [28] Williams T J, MacDougall G J 2017 Future Muon Source Possibilities at the SNS (Oak Ridge, TN (United States): Office of Scientific and Technical Information (OSTI)
    [29] Choi S, Park J, Roh Y J 2015 J. Korean Phys. Soc. 66 762 doi: 10.3938/jkps.66.762
    [30] 彭毅, 赵国强, 邓正, 靳常青 2024 物理学报 73 017503 doi: 10.7498/aps.73.20231940 Peng Y, Zhao G Q, Deng Z, Jin C Q 2024 Acta Phys. Sin. 73 017503 doi: 10.7498/aps.73.20231940
    [31] McClelland I, Johnston B, Baker P J, Amores M, Cussen E J, Corr S A (Clarke D R ed) 2020 Muon Spectroscopy for Investigating Diffusion in Energy Storage Materials) p371
  • 加载中
图( 2) 表( 1)
计量
  • 文章访问数:  437
  • HTML全文浏览数:  437
  • PDF下载数:  13
  • 施引文献:  0
出版历程
  • 收稿日期:  2024-07-08
  • 刊出日期:  2024-10-05

μSR实验进展与缪子源发展趋势

    通讯作者: E-mail: leishu@fudan.edu.cn.
    作者简介: 王颖 E-mail: wangy22@m.fudan.edu.cn
  • 1. 复旦大学物理学系, 应用表面物理国家重点实验室, 上海　200433
  • 2. 上海量子科学研究中心, 上海　201315
  • 收稿日期:  2024-07-08

摘要: 缪子自旋弛豫/旋转技术 (muon spin relaxation/rotation, μSR) 是一种高度灵敏的原子尺度磁性探测手段. 随着μSR技术的不断发展, 其在凝聚态物理研究中愈加重要. 本文简要介绍μSR技术的优越性和独特性, 概述近期μSR技术在凝聚态领域的几项重要进展和挑战, 包括镍基超导体La3Ni2O7和 (R, Sr)NiO2的磁性基态研究、笼目晶格超导体 AV3Sb5 (A = K, Rb)的电荷密度波研究、NaYbSe2量子自旋液体“海洋”中沉浸的自旋“磁滴”和Cr2O3磁电表面附近磁单极子的研究, 并简单阐述了国际上缪子源的建设情况和升级进展.

English Abstract

    全文HTML

    1.   引　言

    • 缪子作为一个基本粒子, 因为其产生相对容易且易衰变为正电子(或负电子, 依据其所带电荷)和中微子, 在粒子物理研究中有非常重要的作用. 自20世纪90年代以来, 利用缪子的特殊性质, 缪子自旋弛豫/旋转技术(muon spin relaxation/rotation, μSR)被广泛地用来研究材料特性, 尤其是微观磁性质, 开展了在凝聚态物理、材料科学、化学、生物大分子等领域的研究[1].

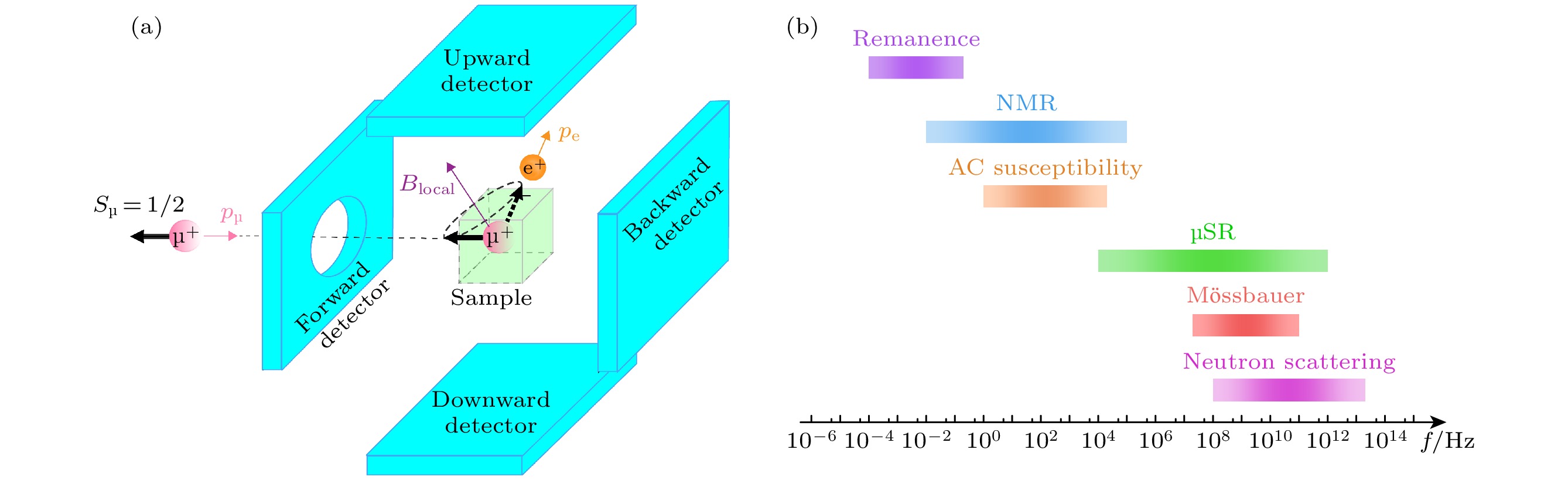

      μSR实验中, 自旋极化后的缪子被植入样品中, 在局域磁场的作用下发生自旋的拉莫尔进动, 衰变产生的正电子倾向于沿着缪子自旋的方向出射 (如图1(a) 所示). 因此, 通过记录百万量级的出射的正电子信号, 可以得到缪子自旋方向随时间的演化, 从而分析得到样品内部的磁场信息. 与其他几种测量材料磁性的技术相比, μSR具有一定的优越性、独特性和不可替代性. 首先, 缪子能被注入到各种复杂环境下(高压、强的电磁场、高温或者极低温、光辐照、RF脉冲等)的几乎所有材料(气体、液体、固体(包含单晶、多晶和薄膜样品))中. 当研究的材料包含能强烈吸收中子的元素时, μSR技术相比于中子散射技术具有独特的优势. 其次, 作为局域磁性探针, 缪子具有极高的灵敏度, 可探测极低的磁场(~10–5 T). 由于缪子能够探测材料内部的磁场分布, μSR技术不仅可以研究长程磁有序, 对无规则磁性或短程序也十分灵敏, 并且是唯一可以获得样品磁性体积占比的技术手段. 最后, μSR技术在探测动态磁场方面, 对频率有很宽的灵敏范围(104—1012 Hz), 与其他技术手段互补(见图1(b)).

      在凝聚态物理研究领域中, μSR技术已被广泛应用于磁性、超导、自旋阻挫、巨磁阻、重费米子等体系; 在近年来重新成为热点的高温超导材料方面, μSR的研究成果格外令人瞩目[2]. 本文将举例概述近期凝聚态领域几项重要的μSR实验进展, 随后结合国际上缪子源的建设与升级情况, 对我国建设高水平缪子源的重要性和紧迫性进行了讨论.

    2.   镍基超导体的磁性基态研究

    • 自从1986年铜氧化物高温超导体问世以来[3], 理解非常规超导机理, 进而发现更高超导转变温度的材料一直是凝聚态物理学中最具挑战性的问题之一. 近期, 在与铜氧化物具有相似的晶体和电子结构的镍氧化物La3Ni2O7中, 我国科研工作者在超过14 GPa压力下观察到了超导电性[4,5], 其超导转变温度约为80 K (–193 ℃), 是目前已知的第二个达到液氮温区的非常规超导体系.

      高温超导电性往往发生在长程反铁磁有序附近, 如铜氧化物与铁基122高温超导体中[6], 均具有反铁磁磁性基态. 因此, 对于La3Ni2O7这一新发现的高温超导体, 研究奇异超导电性的关键是探索其是否也具有磁性基态.

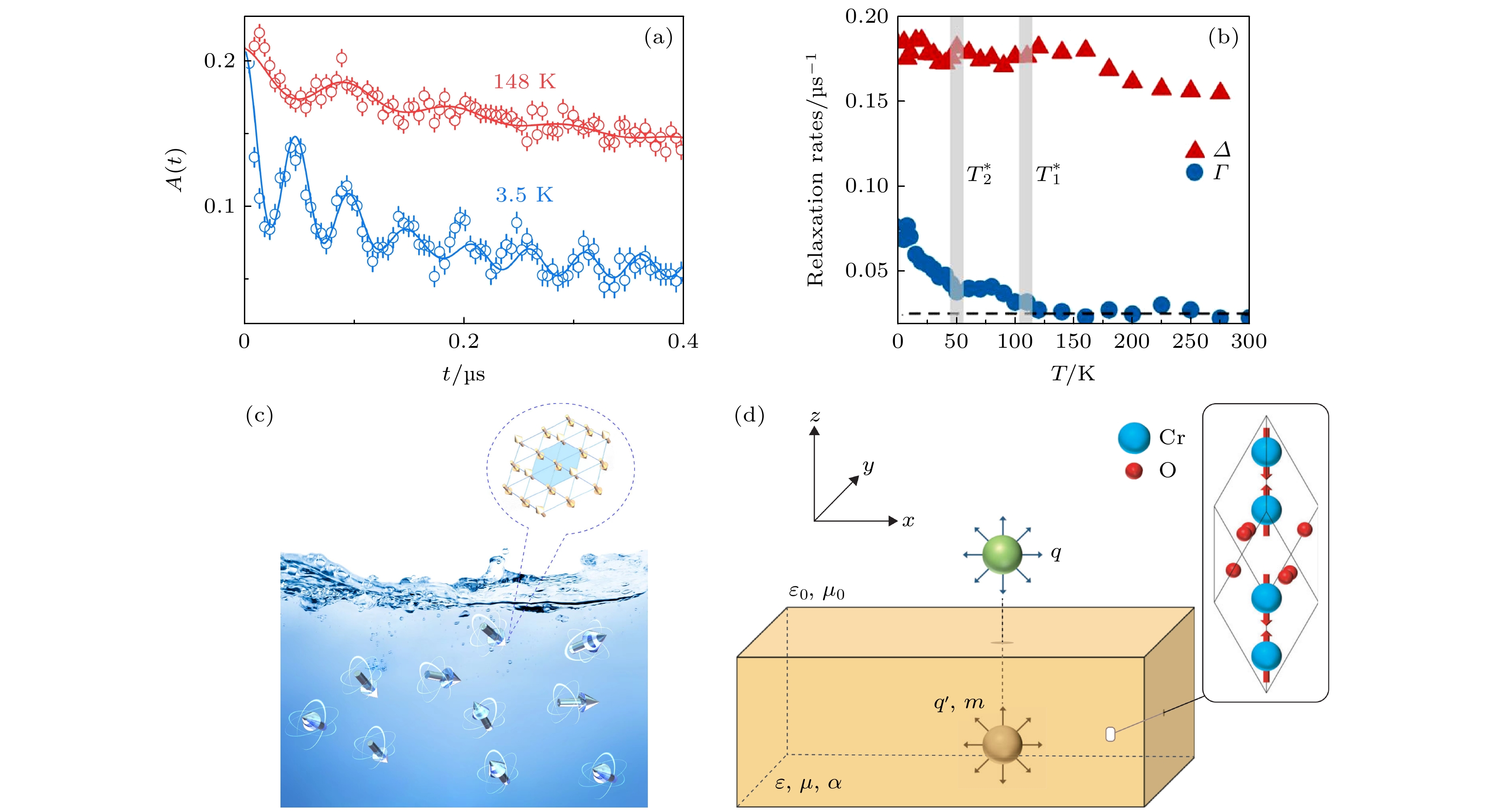

      常压零场μSR实验对La3Ni2O7多晶的实验结果显示缪子不对称性参数谱在154 K以下出现了明显的振荡衰减 (图2(a))[7], 该缪子自旋去极化方程表明样品内存在公度自旋密度波的静态磁性有序. 不同温度时的振荡频率给出序参量相图. 进一步地, 横场实验说明样品中磁性部分的体积百分比接近100%, 样品具有本征磁性. 课题组结合第一性原理计算, 对材料内部自旋分布进行研究, 发现实验数据支持电荷与自旋密度波共存形式. 同时, 也发现了样品中普遍存在的氧缺位会影响样品内部的磁性, 从而为La3Ni2O7高压下超导体积百分比较小提供了可能的解释.

      此项研究揭示了镍氧化物高温超导体La3Ni2O7自旋密度波态的磁性基态, 为阐明镍氧化物高温超导机理提供了重要线索.

      此前, 对于首个被发现的镍基超导体系——无限层镍氧超导体 (R, Sr)NiO2, 由于其块材不超导, 故需要使用低能μSR技术研究薄膜单晶样品 (R = La, Pr, Nd), 其结果支持磁性与超导态的共存, 且表明该磁性主要源于镍的亚晶格[8]. 由于其薄膜样品的厚度较薄 (不超过10 nm), 且难以完全消除杂质, 低能μSR实验暂时不能对其超导能隙对称性进行探测; 在La3Ni2O7方面, μSR技术受到较低加压压力上限的掣肘, 不能在La3Ni2O7的超导态下进行实验, 因此无法探测其超导能隙对称性. 未来, 随着μSR技术的不断发展, 希望通过创新加压方案、寻找其他加压材料, 进一步提高其加压上限.

    3.   笼目晶格超导体中的电荷密度波

    • 笼目晶格因其特殊的电子结构而天然地具有狄拉克节点、平带和范霍夫奇点, 因而能够引入拓扑、磁性、失稳长程序等诸多奇异的性质[9]. 2019年, 新型准二维笼目结构拓扑超导体AV3Sb5 (A = K, Rb, Cs) 被发现[10], 为研究笼目超导材料中因几何组挫、拓扑性、强关联和超导之间的相互作用而涌现出的丰富量子现象提供了极佳的平台.

      常压μSR实验首次在KV3Sb5和RbV3Sb5单晶中发现时间反演对称破缺的电荷序态(见图2(b))[11], 符合扫描隧道显微镜实验观察到的手性电荷序现 象[12]. 作为极少数可以在加压条件下测量超流密度并研究超导能隙对称性的技术手段之一, μSR实验发现, 随着压力的增大, KV3Sb5和RbV3Sb5电荷序被抑制, 超流密度则增大, 超导态从节点型逐渐演变为无节点型, 超导态能隙逐渐增大; 达到最佳超导时, 其超导配对态不仅具有完全的能隙, 还自发地破坏了时间反演对称性.

      这一研究在笼目晶格超导体KV3Sb5和RbV3 Sb5中首次观察到了压力可调控的节点型超导态与自发时间反演对称破缺电荷序之间的竞争. 该研究在拓扑体系中探索电荷序与超导态的相互作用, 将超导态与拓扑量子物理链接, 推进了拓扑量子物质的前沿研究, 也为探索非常规超导体机制提供了新的视角.

    4.   量子自旋液体“海洋”中的悬浮磁滴

    • 量子自旋液体 (quantum spin liquid, QSL) 是一种直至零温自旋仍然具有涨落强烈、高度纠缠的无序状态[13]. 在实验上, 人们已经发现了多种量子自旋液体的候选材料, 涵盖了三角晶格、笼目晶格、烧绿石结构等几何阻挫构型, 以及具有竞争性相互作用的磁性系统等. 但非常理想、干净的材料系统尚未被寻获, 也缺少一锤定音的判定性实验或方案. 2017年, 由稀土离子Yb3+构成三角格子的磁性材料NaYbSe2被重新合成和研究[14], 该材料结构相对简单, 能规避诸多候选材料中存在的结构无序, 是一个较好的量子自旋液体候选者.

      初步物性测量结果表明其在低温下没有形成磁有序或者磁冻结. 而能够探测极为微弱局域磁场的μSR实验, 发现低温下系统呈现“二分性”[15]: 大量动态自旋和少量静态自旋共存, 其中动态成分即使在最低温时也不存在冻结的趋势. 该实验结果与核磁共振实验一致. 此外, 零场磁比热在低温下呈现线性的温度依赖关系. 这是典型的费米子形成费米面的信号, 而低温热导率的测量却表明该系统中缺乏巡游的、费米子型的磁激发.

      综合所有实验结果, NaYbSe2的基态可被比喻为“散布着涨落的磁性颗粒的量子自旋液体海洋”. 样品中的大多数自旋保持着动态无序, 形成量子自旋液体“海洋”; 而少量自旋形成短程亚铁磁有序结构, 如海洋中的冰滴一样缓慢地涨落, 散布在整个体系中 (图2(c)). 下一步研究计划也许是在“量子海洋”中捞起或者过滤掉这些“冰块”, 从而实现纯粹的量子自旋液体物态. 理论上, 在这些实验的基础上建立量子自旋液体的“状态方程”变成具有实际物理意义的问题. 这为寻找和确证量子自旋液体提供了一条新的科学探索路线.

    5.   低能μSR技术探测磁单极子

    • 与电荷量子化相对应地, 磁单极子是电磁理论中极为重要的概念. 磁单极子存在的证实, 将为电与磁之间的对称性提供关键依据[16]. 然而, 对磁单极子的探索极具挑战性. 迄今为止, 研究者们做出了许多努力, 包括使用宇宙射线探测器搜索以及用对撞机实验尝试产生磁单极子等, 但仍未确证磁单极子的存在[17]. 此前, 理论计算在线性磁电材料中预言了类磁单极子的现象: 磁电表面上的单个电荷将诱导出表面下的镜像磁单极子——该镜像磁单极子又能在表面之上产生理想的单极磁场 (图2(d))[18]. 典型的线性磁电材料Cr2O3具有高度温度依赖的磁电响应[19], 使得通过改变温度来研究单极磁场成为可能, 因而成为研究此种类磁单极子现象的理想材料.

      研究人员在厚度为500 nm的Cr2O3薄膜上覆盖厚度为150 nm的固态氮气. 通过调控低能缪子的能量, 使缪子停留在固态氮的不同深度, 从而探测磁电材料表面附近的局域磁场分布[20]. 实验结果表明, Cr2O3磁电表面附近探测到的磁场分布与理论预测的单极子场一致. 这一工作还探讨了使用其他材料作为缪子停留层, 从而进行变温实验的可能性. 观察该单极场是否存在和Cr2O3材料磁电响应一致的温度依赖特性, 能够确认这一单极子场是否为磁电响应诱导产生.

      低能μSR技术使得在实空间探测和研究磁单极子成为可能. 此项研究不仅在线性磁电材料Cr2O3表面附近探测到类磁单极子的单极磁场, 为磁单极子的存在提供了重要证据, 也为模拟和研究磁单极子行为寻找到新的系统和平台. 同时, 这一研究也体现了μSR技术在基础物理研究中仍然存在着丰富多样的应用可能.

    6.   国际缪子源的建设与升级

    • 国际上, μSR领域在2004年建立了合作机构ISMS (International Society for MuSR Spectroscopy)来促进μSR技术的应用, 至今已经召开了15 届MuSR技术应用大会. 世界上已建成并稳定对用户开放的缪子源有4个, 分别是英国卢瑟福·阿普尔顿实验室的ISIS中子和缪子源、瑞士保罗谢尔研究所PSI的SμS源、加拿大国家粒子与核物理实验室TRIUMF和日本大型质子加速器设施J-PARC.

      瑞士PSI的连续型缪子源SμS能够提供多种极端环境, 包括10 mK的极低温、高至9.5 T的强磁场、最高2.8 GPa的压力. 其低能缪子束线LEM使用低温慢化技术, 提供能量可调 (0.5—30 keV) 的低能缪子束, 能够调控缪子的植入深度, 以研究300 nm以内厚度的薄膜样品[21]. 作为连续源, PSI的缪子束具有较高的信号时间分辨率. PSI还在尚未完工的灵活高级缪子自旋环境 (flexible advanced MuSR environment, FLAME) 项目中新设计了更加紧凑的探测器系统, 能够将时间分辨率至少提高5倍[22].

      英国ISIS同样能够提供多样的测试环境, 包括30 mK的极低温和高达5 T的强磁场. 作为脉冲型缪子源, ISIS的实验效率较高, 但其时间分辨率受到脉冲展宽的影响. ISIS正在建设的下一代设施Super MuSR, 计划使用脉冲切束器将每个脉冲的时间展宽减小为原来的1/10, 将时间分辨率提高10倍; Super MuSR还会将探测器数量提升至600个, 将计数率提高15—20倍, 大幅提升数据收集速率和统计质量[23].

      加拿大TRIUMF属于连续型缪子源. 其表面缪子束线M20由于可以使用特殊构造的样品托, 能够将实验背景降至几乎为零. TRIUMF还能够提供20 mK的极低温. 目前, TRIUMF正在建设的衰变缪子束线M9H, 未来将能够对最高2.5 GPa压力下的样品进行μSR实验. M9H还将能够在高压(< 0.6 GPa)和高温(< 1000 K)下研究液体和气体样品, 扩大了μSR技术的应用范围[24].

      日本J-PARC提供目前世界上最高流强的脉冲缪子束流. J-PARC能够提供50 mK的极低温, 但目前暂不能提供强磁场或高压的测试条件[25]. 目前, J-PARC正在建设超慢缪子μSR设施, 使用激光共振电离慢化表面缪子. 这一设施由于束流强度较低, 目前仍在调试中, 未来有望向用户开放[26].

      虽然以上4个缪子源在不断发展进步, 但国际上μSR机时一直存在严重稀缺的问题. 随着国际与国内科研人员对μSR机时的需求逐年增加, 2024年3月, 中国散裂中子源(China spallation neutron source, CSNS)的二期建设工程于中国广东东莞启动[27]. 该工程将包括建设我国首个缪子源MELODY, 首期将建设一条表面缪子束线和一台μSR谱仪, 并预留未来建设衰变缪子束线及负缪子束线的能力. 这将弥补中国μSR探测手段的空白, 推动我国凝聚态物理研究的进一步发展.

      此外, 中国科学院近代物理研究所也在讨论依托强流重离子加速器装置HIAF、加速器驱动嬗变研究装置CiADS等大科学装置提供高品质缪子束的可行性; 基于上海光源装置加速器电子的缪子源研究也获准立项; 美国橡树岭国家实验室的散裂中子源(spallation neutron source, SNS)和韩国基础和应用物理研究加速器(research accelerator for basic and applied sciences, RAON)也正在计划建设缪子束线和μSR实验终端[28,29]; 瑞典的欧洲散裂源(European spallation source, ESS) 是一个类似于美国SNS的中子源, 未来也有扩展建设缪子源的可能.

    7.   总结与展望

    • 迄今为止, 缪子自旋弛豫/旋转技术这一高度磁敏感的微观技术手段已经在凝聚态物理中开展了诸多重要的实验. 未来, 随着世界各地μSR设施的建设和升级, μSR技术将不断进步, 继续在凝聚态物理、材料科学、化学、生物大分子等领域的研究中发挥独特的优势.

      表1列举了目前国际上4个缪子源的主要参数以及CSNS的目标参数. CSNS的缪子设施将具有较高的脉冲通量强度和当前世界上最大的探测器阵列粒度——3024个探测器单元, 能够提供更大的正电子信号计数率, 预计能够达到76 M/h的计数率. CSNS未来还有望将束流脉冲频率提升至5 Hz, 使计数率提高至约380 M/h, 从而达到更高的实验效率.

      目前, 中国散裂中子源规划建设的中国第一个μSR设施MELODY, 将填补我国在μSR设施方面的空白. 希望未来该μSR设施能够在样品环境、低能缪子测量薄膜样品等方面也对标世界领先的缪子源. 同时, 希望中国科学院近代物理研究所和上海光源也早日建成高品质的缪子束流.

      除了本文概述的凝聚态物理领域, 我国的缪子设施建成后, μSR技术还将在其他方面发挥重要作用, 例如在半导体材料方面, μSR技术能够研究稀磁半导体材料的磁有序态和磁动力学, 得到磁有序相的体积分数和微观磁结构[30], 有望推动半导体技术的发展; 在储能材料中, μSR技术可以探测电荷载流子的扩散行为, 研究电池的界面电性及缺陷与杂质对能量存储的影响[31], 帮助理解材料的储能机制. 此外, 缪子X射线元素探测技术是一种非破坏性的化学分析手段, 能够定量地得到样品不同深度的元素组成, 希望国内建设的缪子源未来也能够推动该技术的发展.

    参考文献 (31)

目录

/

返回文章
返回
