流固耦合传热作用下两颗粒拖曳-接触-翻滚运动研究

,  ,

downloadPDF

上一篇

下一篇

张销杰, 赵千千, 黄荣宗. 流固耦合传热作用下两颗粒拖曳-接触-翻滚运动研究[J]. 物理学报, 2025, 74(4): 044701-1. doi: 10.7498/aps.74.20241453
引用本文: 张销杰, 赵千千, 黄荣宗. 流固耦合传热作用下两颗粒拖曳-接触-翻滚运动研究[J]. 物理学报, 2025, 74(4): 044701-1. doi: 10.7498/aps.74.20241453
shu
Xiaojie ZHANG, Qianqian ZHAO, Rongzong HUANG. Investigation of drafting-kissing-tumbling movement of two particles with conjugate heat transfer[J]. Acta Physica Sinica, 2025, 74(4): 044701-1. doi: 10.7498/aps.74.20241453
Citation: Xiaojie ZHANG, Qianqian ZHAO, Rongzong HUANG. Investigation of drafting-kissing-tumbling movement of two particles with conjugate heat transfer[J]. Acta Physica Sinica, 2025, 74(4): 044701-1. doi: 10.7498/aps.74.20241453
shu

流固耦合传热作用下两颗粒拖曳-接触-翻滚运动研究

  • 中南大学能源科学与工程学院, 长沙　410083

    • 作者简介: 张销杰. E-mail: 303785057@qq.com .
    通讯作者: E-mail: rongzong.huang@csu.edu.cn.

  • 中图分类号: 47.55.kf, 44.35.+c

Investigation of drafting-kissing-tumbling movement of two particles with conjugate heat transfer

  • School of Energy Science and Engineering, Central South University, Changsha 410083, China

    • Corresponding author: E-mail: rongzong.huang@csu.edu.cn.

  • MSC: 47.55.kf, 44.35.+c

  • 摘要: 颗粒-流体界面处的耦合传热以及颗粒间的碰撞在颗粒沉降过程中起着至关重要的作用. 本文基于热颗粒流体积格子Boltzmann方法对流固耦合传热作用下封闭通道中两颗粒沉降过程拖曳-接触-翻滚运动开展了数值模拟研究, 探究了颗粒与流体比热容比${R_{{c_{\text{v}}}}}$、Grashof数$Gr$、颗粒初始温度对拖曳-接触-翻滚运动的影响. 结果表明, 随着比热容比${R_{{c_{\text{v}}}}}$的增加, 两冷颗粒沉降过程拖曳-接触-翻滚运动的拖曳时长和翻滚时长均减小, 而接触时长则相应增加. 随着Grashof数$Gr$的增加, 两冷颗粒沉降过程拖曳-接触-翻滚运动的拖曳时长显著减小, 但接触时长和翻滚时长则近似保持不变. 两冷颗粒沉降过程拖曳-接触-翻滚运动发生的时刻最早, 一冷一热颗粒次之, 两热颗粒最晚; 颗粒初始温度低于流体温度对拖曳-接触-翻滚运动的促进作用主要体现在拖曳阶段和接触阶段, 颗粒初始温度对翻滚时长则近似无影响.
    Abstract: The conjugate heat transfer at the particle-fluid interface and the collision between particles play a crucial role in the sedimentation process of particles. In this work, the recent volumetric lattice Boltzmann method for thermal particulate flows with conjugate heat transfer is adopted to investigate the drafting-kissing-tumbling movement in the sedimentation process of two particles in a closed channel. This volumetric lattice Boltzmann method is based on double distribution functions, with the density distribution function used for the velocity field and the internal energy distribution function used for the temperature field. It is a single-domain approach, and the nonslip velocity condition within the solid domain can be strictly ensured. The difference in thermophysical properties between the solid and fluid can be correctly handled, and the conjugate heat transfer condition can be automatically achieved without any additional treatments. Based on this particle-resolved simulation, the influences of the solid-to-fluid specific heat ratio, the Grashof number, and the particle’s initial temperature on the drafting-kissing-tumbling movement are discussed in detail. It is found that the fluid cooled by the particle and thus subjected to the downward buoyancy force can promote particle sedimentation. As the specific heat ratio increases, the particle’s temperature rises relatively slowly. In the sedimentation of two cold particles, the drafting duration and tumbling duration of the drafting-kissing-tumbling movement decrease when the heat capacity ratio increases. In contrast, the kissing duration increases as the heat capacity ratio increases. When the Grashof number increases, the heat transfer between the particle and fluid is enhanced, and the drafting duration significantly decreases while the kissing duration and tumbling duration remain almost unchanged in the sedimentation of two cold particles. The particle’s initial temperature greatly affects the occurrence moment of the drafting-kissing-tumbling movement. To be specific, the drafting-kissing-tumbling movement occurs at the earliest moment for the sedimentation of two cold particles, followed by the sedimentation of one cold and one hot particle, and the latest for the sedimentation of two hot particles. The promoting effect of the low particle’s initial temperature on the drafting-kissing-tumbling movement mainly takes place in the dragging stage and kissing stage. The particle’s initial temperature has almost no influence on the tumbling duration.
  • 加载中

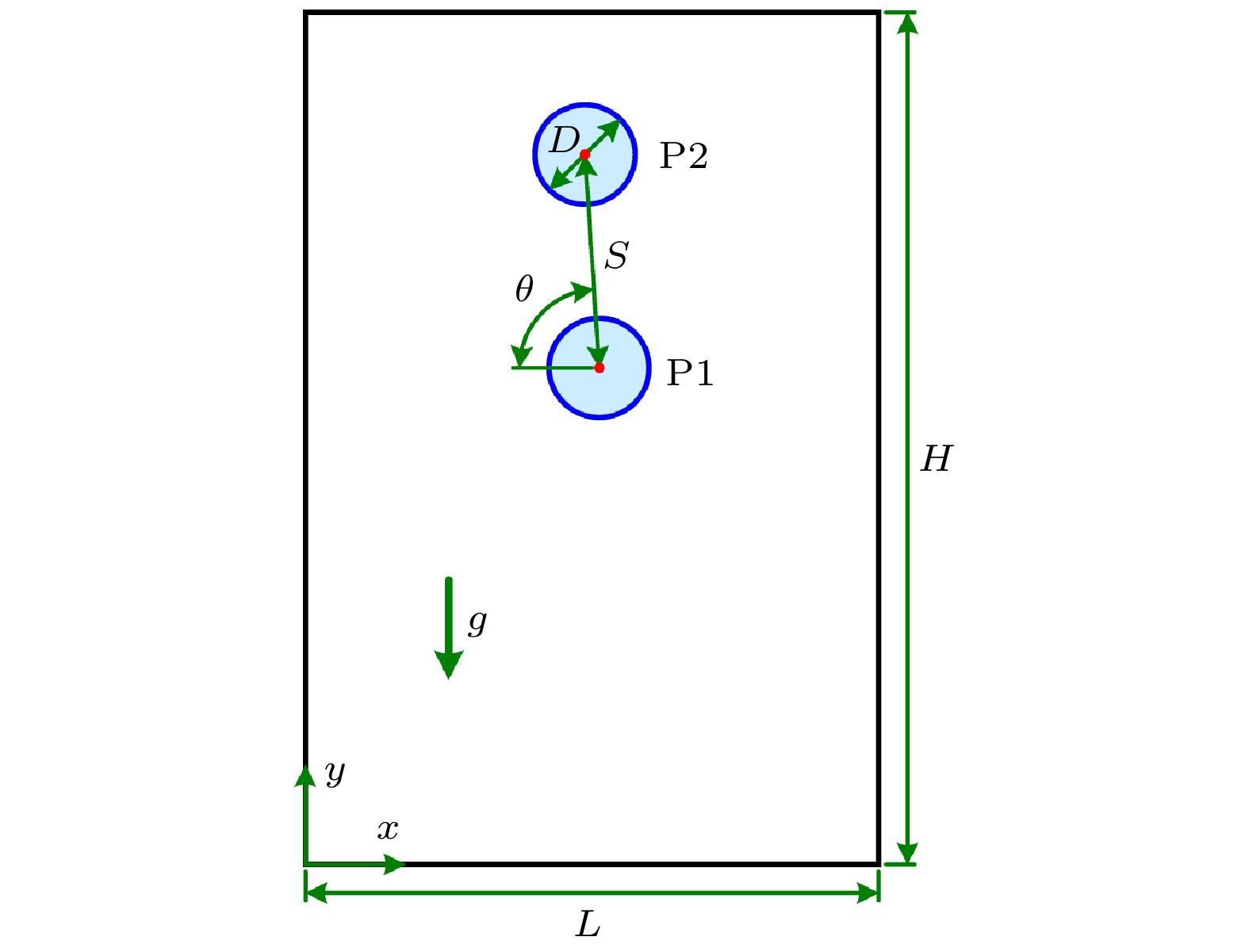

  • 图 1  封闭通道中两颗粒沉降示意图

    Figure 1.  Schematic of the sedimentation of two particles in an enclosure.

    下载: 全尺寸图片 幻灯片

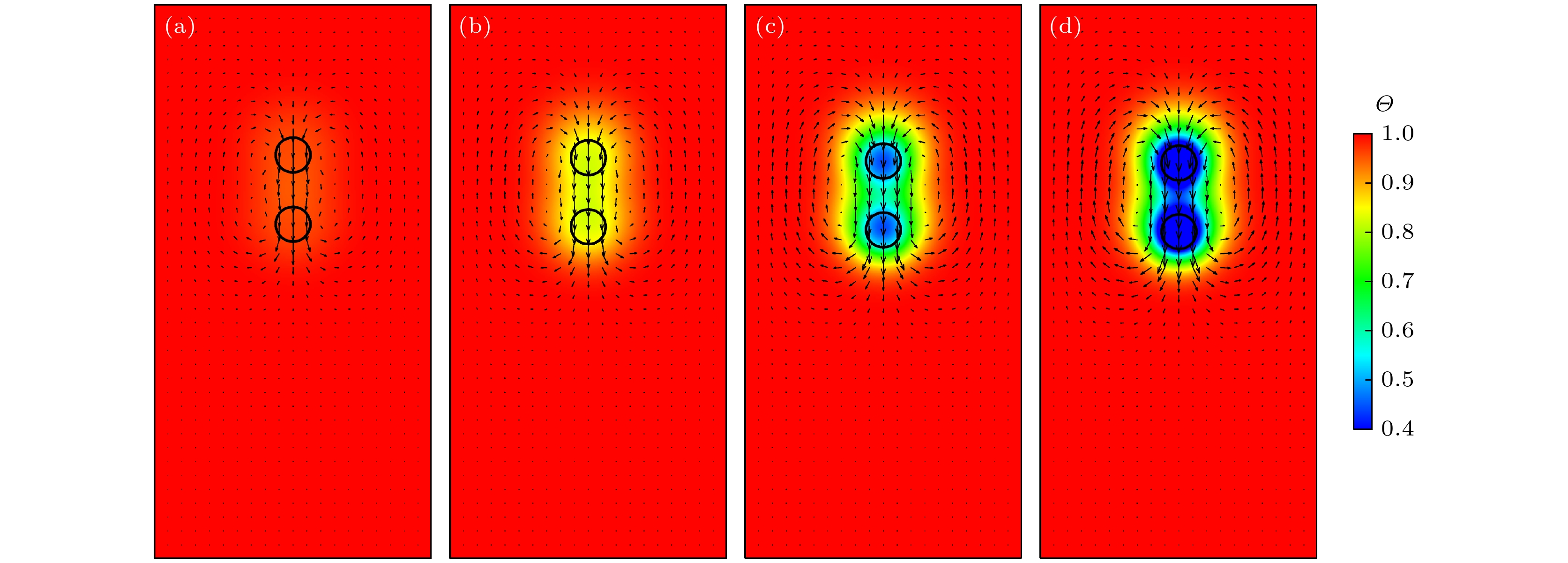

    图 2  不同${R_{{c_{\text{v}}}}}$时, 两颗粒沉降过程在$t = 0.084{\text{ s}}$时刻的无量纲温度场、速度矢量和颗粒位置　(a) ${R_{{c_{\text{v}}}}} = 0.25$; (b) ${R_{{c_{\text{v}}}}} = 1$; (c) ${R_{{c_{\text{v}}}}} = 4$; (d) ${R_{{c_{\text{v}}}}} = 16$

    Figure 2.  Dimensionless temperature field, velocity vectors, and particle positions in the sedimentation process of two particles at time $t = 0.084{\text{ s}}$ for different ${R_{{c_{\text{v}}}}}$: (a) ${R_{{c_{\text{v}}}}} = 0.25$; (b) ${R_{{c_{\text{v}}}}} = 1$; (c) ${R_{{c_{\text{v}}}}} = 4$; (d) ${R_{{c_{\text{v}}}}} = 16$.

    下载: 全尺寸图片 幻灯片

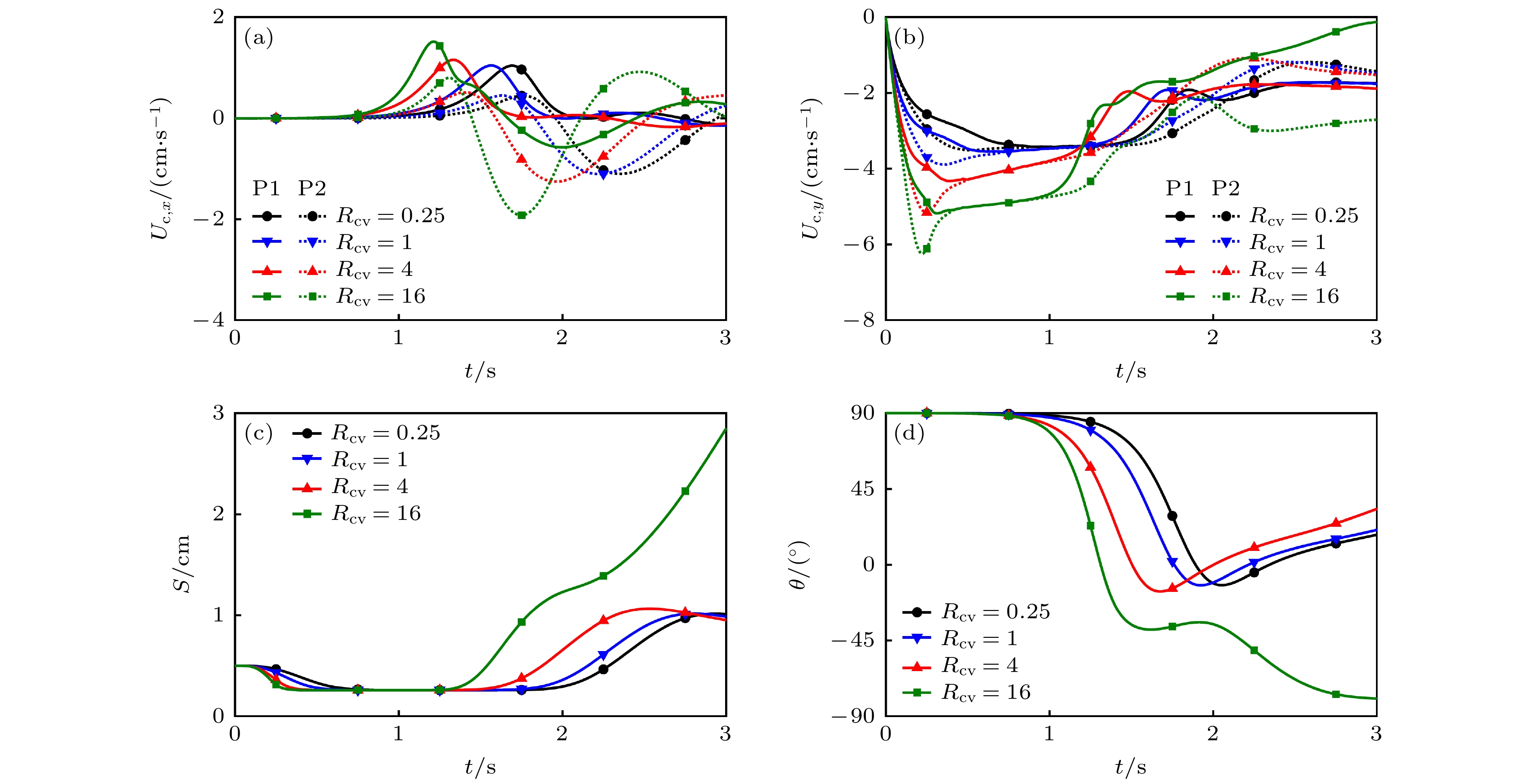

    图 3  不同${R_{{c_{\text{v}}}}}$时, 两颗粒沉降过程不同因素随时间的变化　(a) 质心水平速度${U_{{\text{c}}, x}}$; (b) 质心竖直速度${U_{{\text{c}}, y}}$; (c) 质心距离$S$; (d) 质心水平夹角$\theta $

    Figure 3.  Variations of different factors with time in the sedimentation process of two particles for different ${R_{{c_{\text{v}}}}}$: (a) The horizontal velocity of mass center ${U_{{\text{c}}, x}}$; (b) the vertical velocity of mass center ${U_{{\text{c}}, y}}$; (c) the distance between mass center $S$; (d) the horizontal angle of mass center $\theta $.

    下载: 全尺寸图片 幻灯片

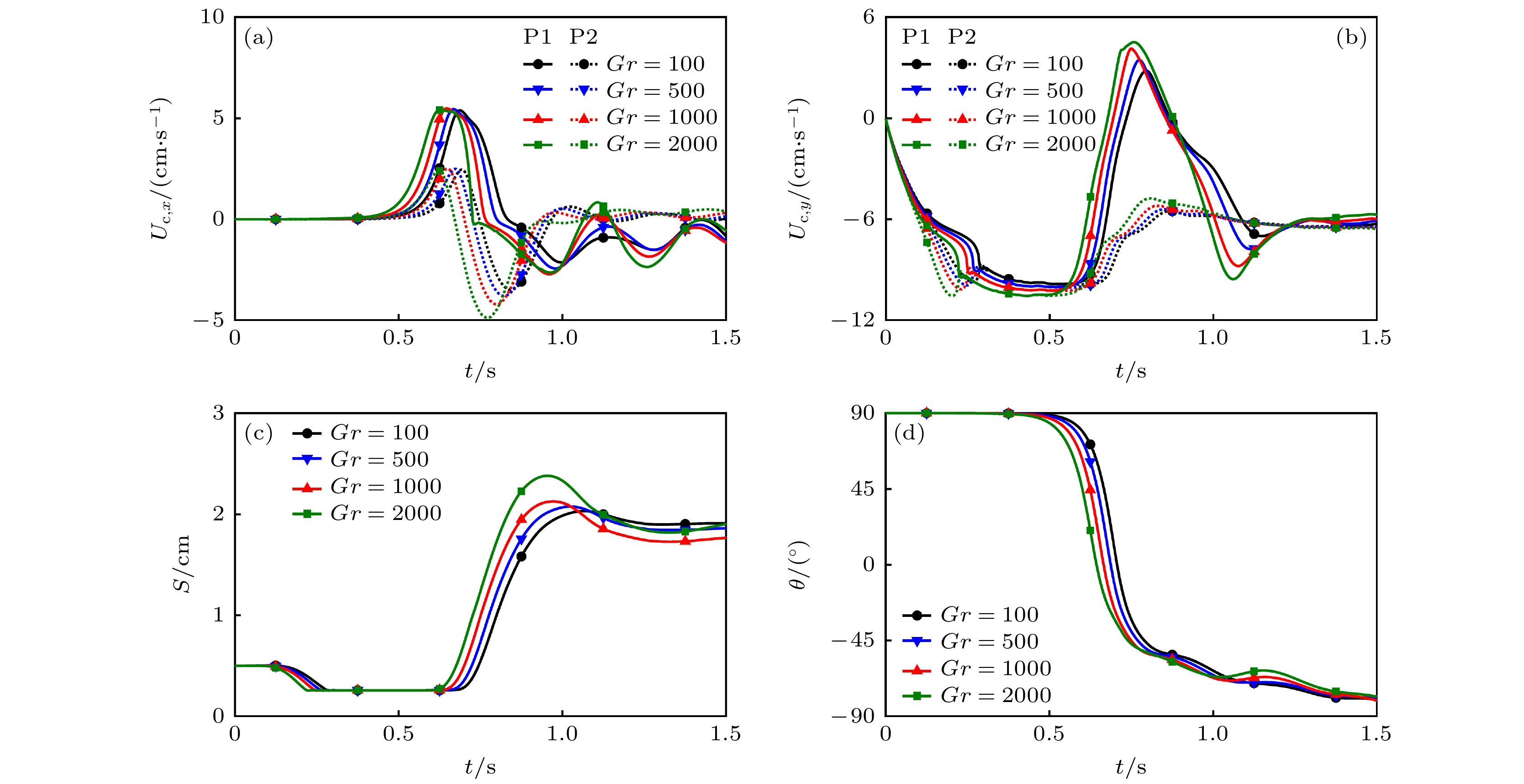

    图 4  不同$Gr$时, 两颗粒沉降过程不同因素随时间的变化　(a) 质心水平速度${U_{{\text{c}}, x}}$; (b) 质心竖直速度${U_{{\text{c}}, y}}$; (c) 质心距离$S$; (d) 质心水平夹角$\theta $

    Figure 4.  Variations of different factors with time in the sedimentation process of two particles for different $Gr$: (a) The horizontal velocity of mass center ${U_{{\text{c}}, x}}$; (b) the vertical velocity of mass center ${U_{{\text{c}}, y}}$; (c) the distance between mass center $S$; (d) the horizontal angle of mass center $\theta $.

    下载: 全尺寸图片 幻灯片

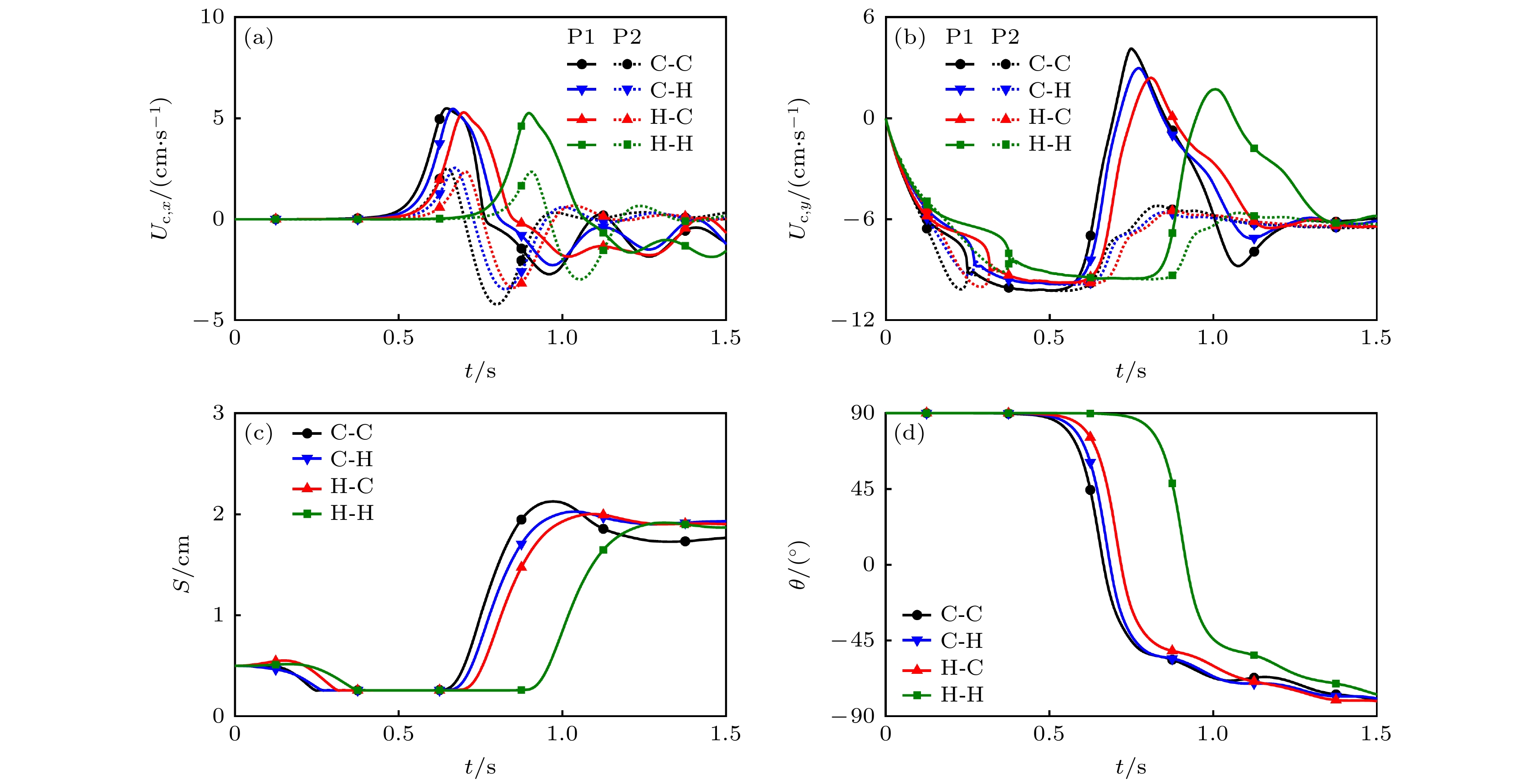

    图 5  不同颗粒初始温度时, 两颗粒沉降过程不同因素随时间的变化　(a) 质心水平速度${U_{{\text{c}}, x}}$; (b) 质心竖直速度${U_{{\text{c}}, y}}$; (c) 质心距离$S$; (d) 质心水平夹角$\theta $

    Figure 5.  Variations of different factors with time in the sedimentation process of two particles for different particle’s initial temperatures: (a) The horizontal velocity of mass center ${U_{{\text{c}}, x}}$; (b) the vertical velocity of mass center ${U_{{\text{c}}, y}}$; (c) the distance between mass center $S$; (d) the horizontal angle of mass center $\theta $.

    下载: 全尺寸图片 幻灯片

    表 1  不同${R_{{c_{\text{v}}}}}$时, 两颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$

    Table 1.  The kissing, tumbling, and detaching moments (${t_{{\text{kiss}}}}$, ${t_{{\text{tumble}}}}$, and ${t_{{\text{detach}}}}$) and the drafting, kissing, and tumbling durations ($\Delta {t_{{\text{draft}}}}$, $\Delta {t_{{\text{kiss}}}}$, and $\Delta {t_{{\text{tumble}}}}$) in the sedimentation process of two particles for different ${R_{{c_{\text{v}}}}}$.

    ${R_{{c_{\text{v}}}}}$${t_{{\text{kiss}}}}$/s${t_{{\text{tumble}}}}$/s${t_{{\text{detach}}}}$/s$\Delta {t_{{\text{draft}}}}$/s$\Delta {t_{{\text{kiss}}}}$/s$\Delta {t_{{\text{tumble}}}}$/s
    0.250.7070.9381.8900.7070.2310.952
    10.5610.8211.7610.5610.2600.940
    40.3870.6891.5100.3870.3030.821
    160.3140.6861.3140.3140.3720.628
    下载: 导出CSV

    表 2  不同$Gr$时, 两颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$

    Table 2.  The kissing, tumbling, and detaching moments (${t_{{\text{kiss}}}}$, ${t_{{\text{tumble}}}}$, and ${t_{{\text{detach}}}}$) and the drafting, kissing, and tumbling durations ($\Delta {t_{{\text{draft}}}}$, $\Delta {t_{{\text{kiss}}}}$, and $\Delta {t_{{\text{tumble}}}}$) in the sedimentation process of two particles for different $Gr$.

    $Gr$${t_{{\text{kiss}}}}$/s${t_{{\text{tumble}}}}$/s${t_{{\text{detach}}}}$/s$\Delta {t_{{\text{draft}}}}$/s$\Delta {t_{{\text{kiss}}}}$/s$\Delta {t_{{\text{tumble}}}}$/s
    1000.2750.4890.6890.2750.2140.200
    5000.2570.4680.6690.2570.2110.201
    10000.2390.4440.6470.2390.2050.203
    20000.2140.4130.6230.2140.1990.210
    下载: 导出CSV

    表 3  不同颗粒初始温度时, 两颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$

    Table 3.  The kissing, tumbling, and detaching moments (${t_{{\text{kiss}}}}$, ${t_{{\text{tumble}}}}$, and ${t_{{\text{detach}}}}$) and the drafting, kissing, and tumbling durations ($\Delta {t_{{\text{draft}}}}$, $\Delta {t_{{\text{kiss}}}}$, and $\Delta {t_{{\text{tumble}}}}$) in the sedimentation process of two particles for different particle’s initial temperatures.

    Case${t_{{\text{kiss}}}}$/s${t_{{\text{tumble}}}}$/s${t_{{\text{detach}}}}$/s$\Delta {t_{{\text{draft}}}}$/s$\Delta {t_{{\text{kiss}}}}$/s$\Delta {t_{{\text{tumble}}}}$/s
    C-C0.2390.4440.6470.2390.2050.203
    C-H0.2580.4690.6690.2580.2110.200
    H-C0.3070.5010.7010.3070.1940.200
    H-H0.3650.7030.9020.3650.3380.199
    下载: 导出CSV
  • [1] Yang G C, Jing L, Kwok C Y, Sobral Y D 2019 Comput. Geotech. 114 103100 doi: 10.1016/j.compgeo.2019.103100
    [2] 王尤富 2005 特种油气藏 12 91 doi: 10.3969/j.issn.1006-6535.2005.02.030 Wang Y F 2005 Special Oil Gas Reservoirs 12 91 doi: 10.3969/j.issn.1006-6535.2005.02.030
    [3] Li H Y, Xue H R, Zhang J Y, Zhang G J 2023 Processes 11 2573 doi: 10.3390/pr11092573
    [4] Nie D M, Lin J Z 2010 Commun. Comput. Phys. 7 544 doi: 10.4208/cicp.2009.08.155
    [5] Uhlmann M 2005 J. Comput. Phys. 209 448 doi: 10.1016/j.jcp.2005.03.017
    [6] Fortes A F, Joseph D D, Lundgren T S 1987 J. Fluid Mech. 177 467 doi: 10.1017/S0022112087001046
    [7] Wang Z, Fan J, Luo K 2008 Int. J. Multiphase Flow 34 283 doi: 10.1016/j.ijmultiphaseflow.2007.10.004
    [8] Feng J, Hu H H, Joseph D D 1994 J. Fluid Mech. 261 95 doi: 10.1017/S0022112094000285
    [9] Wang L, Guo Z, Mi J 2014 Comput. Fluids 96 20 doi: 10.1016/j.compfluid.2014.03.005
    [10] Gan H, Chang J, Feng J J, Hu H H 2003 J. Fluid Mech. 481 385 doi: 10.1017/S0022112003003938
    [11] 仝志辉 2010 物理学报 59 1884 doi: 10.7498/aps.59.1884 Tong Z H 2010 Acta Phys. Sin. 59 1884 doi: 10.7498/aps.59.1884
    [12] 毛威, 郭照立, 王亮 2013 物理学报 62 084703 doi: 10.7498/aps.62.084703 Mao W, Guo Z L, Wang L 2013 Acta Phys. Sin. 62 084703 doi: 10.7498/aps.62.084703
    [13] 刘汉涛, 常建忠, 安康, 苏铁熊 2010 物理学报 59 1877 doi: 10.7498/aps.59.1877 Liu H T, Chang J Z, An K, Su T X 2010 Acta Phys. Sin. 59 1877 doi: 10.7498/aps.59.1877
    [14] Yang B, Chen S, Cao C, Liu Z, Zheng C 2016 Int. J. Heat Mass Transfer 93 477 doi: 10.1016/j.ijheatmasstransfer.2015.10.030
    [15] Ström H, Sasic S 2015 Procedia Eng. 102 1563 doi: 10.1016/j.proeng.2015.01.292
    [16] Feng Z G, Michaelides E E 2004 J. Comput. Phys. 195 602 doi: 10.1016/j.jcp.2003.10.013
    [17] Liu J, Huang C, Chai Z, Shi B 2022 Comput. Fluids 233 105240 doi: 10.1016/j.compfluid.2021.105240
    [18] 史冬岩, 王志凯, 张阿漫 2014 物理学报 63 074703 doi: 10.7498/aps.63.074703 Shi D Y, Wang Z K, Zhang A M 2014 Acta Phys. Sin. 63 074703 doi: 10.7498/aps.63.074703
    [19] 孙东科, 项楠, 陈科, 倪中华 2013 物理学报 62 024703 doi: 10.7498/aps.62.024703 Sun D K, Xiang N, Chen K, Ni Z H 2013 Acta Phys. Sin. 62 024703 doi: 10.7498/aps.62.024703
    [20] He X, Chen S, Doolen G D 1998 J. Comput. Phys. 146 282 doi: 10.1006/jcph.1998.6057
    [21] Zhang X, Wang D, Li Q, Huang R 2024 arXiv: 2410.23802 [physics. comp-ph]
    [22] Qian Y H, d’Humières D, Lallemand P 1992 Europhys. Lett. 17 479 doi: 10.1209/0295-5075/17/6/001
    [23] Chai Z, Shi B 2020 Phys. Rev. E 102 023306 doi: 10.1103/PhysRevE.102.023306
    [24] Lallemand P, Luo L S 2000 Phys. Rev. E 61 6546 doi: 10.1103/PhysRevE.61.6546
    [25] Huang R, Wu H 2016 J. Comput. Phys. 315 65 doi: 10.1016/j.jcp.2016.03.043
    [26] Huang H, Yang X, Krafczyk M, Lu X Y 2012 J. Fluid Mech. 692 369 doi: 10.1017/jfm.2011.519
    [27] Suzuki K, Inamuro T 2011 Comput. Fluids 49 173 doi: 10.1016/j.compfluid.2011.05.011
    [28] Glowinski R, Pan T W, Hesla T I, Joseph D D, Periaux J 2001 J. Comput. Phys. 169 363 doi: 10.1006/jcph.2000.6542
  • 加载中
图( 5) 表( 3)
计量
  • 文章访问数:  113
  • HTML全文浏览数:  113
  • PDF下载数:  1
  • 施引文献:  0
出版历程
  • 收稿日期:  2024-10-17
  • 刊出日期:  2025-02-20

流固耦合传热作用下两颗粒拖曳-接触-翻滚运动研究

    通讯作者: E-mail: rongzong.huang@csu.edu.cn.
    作者简介: 张销杰. E-mail: 303785057@qq.com
  • 中南大学能源科学与工程学院, 长沙　410083
  • 收稿日期:  2024-10-17

摘要: 颗粒-流体界面处的耦合传热以及颗粒间的碰撞在颗粒沉降过程中起着至关重要的作用. 本文基于热颗粒流体积格子Boltzmann方法对流固耦合传热作用下封闭通道中两颗粒沉降过程拖曳-接触-翻滚运动开展了数值模拟研究, 探究了颗粒与流体比热容比${R_{{c_{\text{v}}}}}$、Grashof数$Gr$、颗粒初始温度对拖曳-接触-翻滚运动的影响. 结果表明, 随着比热容比${R_{{c_{\text{v}}}}}$的增加, 两冷颗粒沉降过程拖曳-接触-翻滚运动的拖曳时长和翻滚时长均减小, 而接触时长则相应增加. 随着Grashof数$Gr$的增加, 两冷颗粒沉降过程拖曳-接触-翻滚运动的拖曳时长显著减小, 但接触时长和翻滚时长则近似保持不变. 两冷颗粒沉降过程拖曳-接触-翻滚运动发生的时刻最早, 一冷一热颗粒次之, 两热颗粒最晚; 颗粒初始温度低于流体温度对拖曳-接触-翻滚运动的促进作用主要体现在拖曳阶段和接触阶段, 颗粒初始温度对翻滚时长则近似无影响.

English Abstract

    全文HTML

    1.   引　言

    • 颗粒流是一种典型的复杂两相流, 广泛存在于自然界和工程应用中, 如泥石流[1]、石油开采[2]、金属冶炼[3]等. 研究颗粒在流体中的运动特性对防范自然灾害、维护机械设备、提高生产效率等都具有重要意义和价值. 工程应用中的颗粒流通常伴随着传热过程, 颗粒-流体界面处的耦合传热以及颗粒间的碰撞使得颗粒流的研究极具挑战性. 颗粒流中颗粒间存在复杂的相互作用, 展现出丰富的动力学行为及规律, 如两颗粒沉降过程著名的拖曳-接触-翻滚运动[4,5].

      在过去几十年里, 许多学者利用实验和数值手段对两颗粒沉降过程拖曳-接触-翻滚运动进行了广泛而深入的研究. Fortes等[6]实验研究了上下排列的两颗粒在有限长通道中的沉降过程, 发现了颗粒沉降过程会出现拖曳-接触-翻滚运动. Wang等[7]基于直接力浸入边界法模拟研究了两颗粒沉降的拖曳-接触-翻滚运动, 认为拖曳-接触-翻滚运动的产生与尾涡有关: 前导颗粒沉降时, 其后方会产生低压尾涡区, 跟随颗粒被低压尾涡区捕获后其所受阻力相对减小, 进而逐渐追上前导颗粒; 当两颗粒接触后, 由于流体黏性剪切力的影响, 颗粒将偏离通道中心并产生自转而使得其相对位置翻转. Feng等[8]通过有限元法研究了不同Reynolds数时的两颗粒拖曳-接触-翻滚运动, 发现随着Reynolds数的增加, 两颗粒间会展现出不同的相互作用机制: 当Reynolds数较小时, 两颗粒间只存在追击过程; 当Reynolds较大时, 两颗粒间才会发生完整的拖曳-接触-翻滚运动. Wang等[9]使用多松弛时间格子Boltzmann方法研究了颗粒间的纵向距离和颗粒直径对两颗粒拖曳-接触-翻滚运动的影响, 发现较大颗粒初始位于较小颗粒的上方时, 初始纵向距离对拖曳-接触-翻滚运动无明显影响; 而较小颗粒初始位于较大颗粒的上方时, 初始纵向距离的增加会抑制拖曳-接触-翻滚运动的发生.

      上述研究工作主要针对等温颗粒流, 对于非等温颗粒流, 颗粒与流体间存在热量交换, 会进一步影响两颗粒拖曳-接触-翻滚运动的特性规律[10]. 仝志辉[11]使用任意拉格朗日-欧拉算法对热对流条件下颗粒-流体密度比对颗粒沉降运动的影响进行了数值模拟研究, 发现随着密度比的增加, 颗粒会展现出稳定沉降、周期性摆动、不规则摆动等运动特性. 毛威等[12]采用格子Boltzmann方法研究了热对流条件下两颗粒沉降过程的拖曳-接触-翻滚运动, 发现拖曳-接触-翻滚运动受强制对流和自然对流的影响, 且强制对流越强, 越容易发生拖曳-接触-翻滚运动. 刘汉涛等[13]使用任意拉格朗日-欧拉算法对热对流条件下两颗粒拖曳-接触-翻滚运动进行了数值模拟研究, 发现热对流引起的动态尾迹有重要影响. Yang等[14]模拟研究发现在热对流作用下, 两冷颗粒沉降过程拖曳-接触-翻滚运动发生的时间提前, 且持续时间缩短; 此外, 热对流还增强了两颗粒沉降的波动幅度. Ström和Sasic[15]研究了具有内热源的两颗粒沉降, 发现内热源较弱时拖曳-接触-翻滚运动的追击时间缩短, 两颗粒会更早地接触和翻转; 而当内热源增加到一定程度后, 拖曳-接触-翻滚运动会明显滞后, 甚至可能被完全抑制.

      现有的非等温颗粒流拖曳-接触-翻滚运动的研究大多局限于恒定的颗粒温度, 即颗粒表面处为定温边界条件, 而实际的非等温颗粒流在流固界面处存在耦合传热. 当Biot数有限大时(如大于0.1), 颗粒内部的热量传递过程不可忽略. 作为一种新型介观数值方法, 格子Boltzmann方法在追踪和刻画颗粒时具有网格生成简单、易于并行、计算效率高等优势[16–19]. 本文采用一种可精确捕捉流固耦合传热温度场、基于单区域建模思想的热颗粒流体积格子Boltzmann方法, 研究流固耦合传热作用下的两颗粒沉降过程, 探讨颗粒与流体比热容、Grashof数Gr以及颗粒初始温度对颗粒沉降过程拖曳-接触-翻滚运动的影响.

    2.   数值方法

    • 本研究考虑不可压缩流体, 并忽略黏性热耗散和压力做功效应. 流体流动与传热的基本控制方程可表示为[20,21]

      其中$\rho $为密度; ${\boldsymbol{u}}$为速度; $p$为压力; ${\boldsymbol{F}}$为体积力; ${\boldsymbol{ \varPi}} $为牛顿黏性应力; $ \varepsilon $, $T$和$\lambda $分别为内能、温度和热导率; ${f_{\text{s}}}$为格点单元内的固相体积分数. 本文采用Zhang等[21]提出的双分布函数热颗粒流体积LB模型, 速度场由密度分布函数LB方程求解, 温度场由内能分布函数LB方程求解, 流固界面处的耦合传热条件可自动实现而无需附加处理. 对于二维情形, 采用D2Q9离散速度集, 离散速度为[22]

      其中$c = {{{\delta _x}} {/ } {{\delta _t}}}$为格子速度, ${\delta _x}$为格子步长, ${\delta _t}$为时间步长.

      密度分布函数${f_i}({\boldsymbol{x}}, t)$的多松弛时间LB方程可写为

      其中$ {\boldsymbol{m}} = {\boldsymbol{M}}{\left( {{f_0}, {f_1}, \cdots , {f_8}} \right)^{\text{T}}} $为密度分布函数的矩; ${\boldsymbol{M}}$为从速度空间到矩空间的正交变换矩阵[22–24]; ${{\boldsymbol{m}}^{{\text{eq}}}}$为密度分布函数的平衡态矩; ${\boldsymbol{I}}$为$9 \times 9$的单位矩阵; ${\boldsymbol{S}}$为矩空间的对角松弛矩阵; ${{\boldsymbol{F}}_{\text{m}}}$为矩空间的离散作用力项; $ \bar {\boldsymbol{m}} $为碰撞后的矩, $ ( {{\bar f}_0}, {{\bar f}_1}, \cdots , {{\bar f}_8} )^{\text{T}} = {{\boldsymbol{M}}^{ - 1}}\bar {\boldsymbol{m}} $为碰撞后的密度分布函数, $ f_i^ * $为临时密度分布函数. 采用Huang和Wu[25]提出的体积LB格式处理颗粒覆盖区域的速度无滑移条件, 最终密度分布函数计算为

      其中${{\boldsymbol{u}}_{\text{s}}}$为格点位置处固相对应的速度. 宏观密度$\rho $和速度${\boldsymbol{u}}$的计算式为

      其中${\boldsymbol{F}}$为宏观作用力. 由(7)式和(8)式可知, $ \rho = \displaystyle\sum\nolimits_{i = 0}^8 {{f_i}} =\displaystyle \sum\nolimits_{i = 0}^8 {f_i^ * } $; 因此, (7)式中$ f_i^{{\text{eq}}}(\rho , {{\boldsymbol{u}}_{\text{s}}}) $涉及的宏观密度$\rho $可直接由$ f_i^ * $计算得到. 对密度分布函数LB方程进行Chapman-Enskog分析, 可恢复得到宏观质量-动量守恒方程, 流体的运动黏度和体积黏度分别为$\nu = c_{\mathrm{s}}^2{\delta _{\mathrm{t}}}\left( {s_{\mathrm{p}}^{ - 1} - 0.5} \right)$和$\varsigma = c_{\mathrm{s}}^2{\delta _{\mathrm{t}}}( s_{\mathrm{e}}^{ - 1} - 0.5 )$, 其中${s_{\text{p}}}$和${s_{\text{e}}}$为矩阵${\boldsymbol{S}}$中的松弛因子. 密度分布函数的无量纲松弛时间可定义为${\tau _{\mathrm{f}}} = {1 {/ } {{s_{\mathrm{p}}}}}$.

      内能分布函数${g_i}({\boldsymbol{x}}, t)$的多松弛时间LB方程为

      其中${\boldsymbol{n}} = {\boldsymbol{M}}{\left( {{g_0}, {g_1}, \cdots , {g_8}} \right)^{\text{T}}}$为内能分布函数的矩; ${{\boldsymbol{n}}^{{\text{eq}}}}$为内能分布函数的平衡态矩; ${\boldsymbol{R}}$为矩空间的对角松弛矩阵; ${{\boldsymbol{q}}_{\text{m}}}$为矩空间的离散源项; $ \bar {\boldsymbol{n}} $为碰撞后的矩; ${\left( {{{\bar g}_0}, {{\bar g}_1}, \cdots , {{\bar g}_8}} \right)^{\text{T}}} = {{\boldsymbol{M}}^{ - 1}}\bar {\boldsymbol{n}}$为碰撞后的内能分布函数. 宏观内能$ \varepsilon $和温度$T$的计算式为

      其中$q$为宏观能量源项; ${c_{\text{v}}}$为比热容. 在Zhang等[21]的模型中, 为精确求解流固界面运动时的耦合传热温度场, 传统能量方程中的对流项被处理为源项; 不考虑其他能量源项时, (11)式中的宏观能量源项可最终化简为$ q = - {c_{\text{v}}}{\boldsymbol{u }}\cdot \nabla T + ({c_{{\text{v,s}}}} - {c_{{\text{v,f}}}})T{{\partial {f_{\text{s}}}} {/ } {\partial t}} $, 其中${c_{{\text{v, s}}}}$和${c_{{\text{v, f}}}}$分别为颗粒和流体的比热容. 对 内能分布函数LB方程进行Chapman-Enskog 分析, 可恢复宏观能量守恒方程, 热导率为$ \lambda = \dfrac{{4 + {\alpha _1}}}{6} {\rho _{\text{f}}}{c_{{\text{v, ref}}}}{c^2}{\delta _{\text{t}}}\left( {\sigma _j^{ - 1} - 0.5} \right) $, 其中${\alpha _1}$为模型参数、${\rho _{\text{f}}}$为流体密度、${c_{{\text{v, ref}}}}$为参考比热容、${\sigma _j}$为矩阵${\boldsymbol{R}}$中的松弛因子. 内能分布函数的无量纲松弛时间可定义为${\tau _{\text{g}}} = {1 {/ } {{\sigma _j}}}$. 针对流固热物理性质不一致的情形, 格点单元内的热导率和比热容可写为

      其中${\lambda _{\text{s}}}$和${\lambda _{\text{f}}}$分别为颗粒和流体的热导率.

      颗粒的运动方程可写为[26]

      其中$M$是颗粒质量, ${{\boldsymbol{I}}_{\text{c}}}$是颗粒相对于质心的惯性张量, ${{\boldsymbol{U}}_{\text{c}}}$是颗粒质心的速度, ${{\boldsymbol{\varOmega}} _{\text{c}}}$是颗粒绕质心的角速度, ${{\boldsymbol{F}}_{\text{c}}}$是颗粒所受合力, ${{\boldsymbol{T}}_{\text{c}}}$是颗粒所受相对于质心的合力矩. 基于动量交换法, 颗粒受到的来自于流体的合力和力矩可计算为[21]

      其中$D$为空间维数; ${{\boldsymbol{X}}_{\text{c}}}$为颗粒质心; ${{\boldsymbol{F}}_{{\text{in}}}}$和${{\boldsymbol{T}}_{{\text{in}}}}$为颗粒覆盖区域虚拟流体对颗粒的合力和力矩. 由于前述速度场LB方程可严格保证颗粒覆盖区域的速度无滑移条件, 内部虚拟流体可视为随颗粒运动的伪刚体, 它对颗粒的合力和力矩可写为$ {{\boldsymbol{F}}_{{\text{in}}}} = - {{{M}}_{\text{f}}}{{{\mathrm{d}}{{\boldsymbol{U}}_{\text{c}}}} {/ } {{\mathrm{d}}t}} $和$ {{\boldsymbol{T}}_{{\text{in}}}} = - {{\boldsymbol{I}}_{{\text{c, f}}}}{{{\mathrm{d}}{{\boldsymbol{\varOmega}} _{\text{c}}}} {/ } {{\mathrm{d}}t}} - {{\boldsymbol{\varOmega}} _{\text{c}}} \times ({{\boldsymbol{I}}_{{\text{c, f}}}}{{\boldsymbol{\varOmega}} _{\text{c}}}) $, 其中${M_{\text{f}}} = {{M{\rho _{\text{f}}}} {/ } {{\rho _{\text{s}}}}}$和${{\boldsymbol{I}}_{{\text{c, f}}}} = {{{{\boldsymbol{I}}_{\text{c}}}{\rho _{\text{f}}}} {/ } {{\rho _{\text{s}}}}}$为内部虚拟流体的质量和转动惯量、${\rho _{\text{s}}}$为颗粒密度. 由于颗粒为刚体运动, 格点位置处固相对应的速度可写为

      在实际模拟中, 为规避内部虚拟流体对流固密度比的约束[27], ${{\boldsymbol{F}}_{{\text{in}}}}$和${{\boldsymbol{T}}_{{\text{in}}}}$表达式中的${{{\mathrm{d}}{{\boldsymbol{U}}_{\text{c}}}} {/ } {{\mathrm{d}}t}}$和${{{\mathrm{d}}{{\boldsymbol{\varOmega}} _{\text{c}}}} {/ } {{\mathrm{d}}t}}$采用向前差分近似显式计算. 当颗粒与颗粒或颗粒与壁面发生碰撞时, 采用Glowinski等[28]提出的斥力模型. 需要指出的是, 本文仅给出了热颗粒流体积LB模型的基本框架, 更多的技术细节可参见Zhang等[21]研究.

    3.   物理模型

    • 考虑颗粒-流体界面处的耦合传热, 对封闭通道中上下排列的两颗粒的沉降过程进行数值模 拟研究, 如图1所示. 上下排列的两颗粒的沉降 过程会发生拖曳-接触-翻滚运动, 下方前导颗粒 记为P1, 上方跟随颗粒记为P2. 封闭通道的宽度$L = 2{\text{ cm}}$、高度$H = 16{\text{ cm}}$, 两颗粒的直径均为$D = 0.25{\text{ cm}}$. 为表征该颗粒沉降过程, 定义密度比、Reynolds数、Prandtl数和Grashof数四个无量纲参数[14,27]:

      其中${\rho _{\text{s}}}$和${\rho _{\text{f}}}$为颗粒和流体的密度; $\nu $和$\alpha $为流体的运动黏度和热扩散系数; ${U_{\text{c}}} = \sqrt {{{({\rho _r} - 1)|{\boldsymbol{g}}|{\text{π}}D} {/ } 2}} $为特征速度; ${\boldsymbol{g}}$为重力加速度; $\beta $为流体的热膨胀系数; $\Delta T$为特征温差. 为表征流固耦合传热, 定义热导率比${R_\lambda } = {{{\lambda _{\text{s}}}} {/ } {{\lambda _{\text{f}}}}}$和比热容比${R_{{c_{\text{v}}}}} = {{{c_{{\text{v,s}}}}} {/ } {{c_{{\text{v,f}}}}}}$. 在模拟中, 流体的密度和比热容分别设置为${\rho _{\text{f}}} = 1\;{{\text{g}} {/ } {{\text{c}}{{\text{m}}^3}}}$, ${c_{{\text{v,f}}}} = 1\;{{\text{J}} {/ } {({\text{g}} \cdot {\text{K}})}}$, 格子步长为${\delta _x} = 0.01\;{\text{cm}}$, 密度分布函数的无量纲松弛时间为${\tau _f} = 0.6$, 封闭通道的四周均为绝热壁面. 初始时刻, 计算区域内的速度设置为$ {\boldsymbol{u}} = 0\;{{{\text{cm}}} {/ } {\text{s}}} $, 前导颗粒和跟随颗粒分别从${(1.0001\;{\text{cm}}, \;14.5\;{\text{cm}})^{\text{T}}}$和$(0.9999\;{\text{cm}}, 15\;{\text{cm}})^{\text{T}}$处由静止释放. 需要指出的是, 颗粒初始位置偏离通道中心线是为了引入微弱的初始扰动, 并确保颗粒的翻滚方向固定.

    4.   结果与讨论

      4.1.   比热容比的影响

    • 本节研究比热容比${R_{{c_{\text{v}}}}}$对流固耦合传热作用下两冷颗粒沉降过程的影响, 两颗粒的初始温度为${T_{\text{c}}}$, 流体的初始温度为${T_{\text{h}}}$, 特征温差$\Delta T = {T_{\text{h}}} - {T_{\text{c}}}$. 沉降过程的无量纲参数设置为${\rho _{\text{r}}} = 1.1$, $Re = 10$, $Pr = 0.7$和$Gr = 100$, 热导率比恒定为${R_\lambda } = 2$, 比热容比依次设置为${R_{{c_{\text{v}}}}} = 0.25$, 1, 4和16. 图2给出了两颗粒沉降过程在$t = 0.084\;{\text{s}}$时刻颗粒附近的无量纲温度场、速度矢量分布和颗粒位置信息, 其中无量纲温度定义为$\varTheta = {{(T - {T_{\text{c}}})} {/ } {({T_{\text{h}}} - {T_{\text{c}}})}}$. 从图2可以看出, 颗粒内部存在非均匀温度场, 随着比热容比${R_{{c_{\text{v}}}}}$的增大, 颗粒被流体加热的速率减慢, 图中所示时刻颗粒内部最低温度依次为${\varTheta _{{\text{min}}}} = 0.9482$, 0.8207, 0.4406, 0.0838. 此外, 在两颗粒侧面的流体区域, 诱导产生了一对旋向相反的漩涡; 随着${R_{{c_{\text{v}}}}}$的增大, 颗粒及颗粒附近流体的运动速度均相应增大.

      为进一步分析流固耦合传热对颗粒沉降的影响, 图3给出了${R_{{c_{\text{v}}}}} = 0.25$, 1, 4, 16时两颗粒沉降过程质心水平速度${U_{{\text{c}}, x}}$、质心竖直速度${U_{{\text{c}}, y}}$、质心距离$S$和质心水平夹角$\theta $随时间的变化曲线. 从图3(a)可以看出, 随着${R_{{c_{\text{v}}}}}$的增大, 颗粒更早地发生显著的水平运动, 且质心水平速度的振荡幅度亦增加. 从图3(b)可以看出, 随着${R_{{c_{\text{v}}}}}$的增大, 颗粒沉降过程最大的质心竖直速度显著增大, 且${R_{{c_{\text{v}}}}} \geqslant 4$时该变化趋势更为显著. 从图3(c)可以看出, ${R_{{c_{\text{v}}}}} \leqslant 4$时两颗粒间的质心距离$S$(图1)随时间的变化趋势相同, 而${R_{{c_{\text{v}}}}} = 16$时质心距离$S$随时间的变化趋势与其他三种情况不同; 图3(d)给出的两颗粒间的质心水平夹角$\theta $(图1)随时间的变化曲线亦存在类似的现象. 造成这一现象的原因是, 当${R_{{c_{\text{v}}}}} \leqslant 4$时, 颗粒比热容相对较小, 两颗粒拖曳-接触-翻滚运动结束后, 颗粒与流体的温度趋于一致, 沉降过程退化为等温情况; 而当${R_{{c_{\text{v}}}}} = 16$时, 颗粒比热容较大, 两颗粒拖曳-接触-翻滚运动结束后, 颗粒与流体仍存在一定温差, 颗粒附近冷流体受到向下的浮升力会加速颗粒沉降过程.

      与等温沉降一致, 流固耦合传热作用下的颗粒沉降过程也会发生拖曳-接触-翻滚运动. 为便于定量分析, 将接触时刻${t_{{\text{kiss}}}}$定义为质心距离$S$首次小于$D + 2{\delta _x}$的时刻, 将翻滚时刻${t_{{\text{tumble}}}}$定义为质心水平夹角$\theta $首次小于${89^ \circ }$的时刻, 将分离时刻${t_{{\text{detach}}}}$定义为质心距离$S$再次大于$D + 2{\delta _x}$的时刻; 进一步地, 将两颗粒从释放到接触所需时间定义为拖曳时长$\Delta {t_{{\text{draft}}}}$, 将从接触到翻滚所需时间定义为接触时长$\Delta {t_{{\text{kiss}}}}$, 将从翻滚到分离所需时间定义为翻滚时长$\Delta {t_{{\text{tumble}}}}$. 因此, 有$\Delta {t_{{\text{draft}}}} = {t_{{\text{kiss}}}}$, $\Delta {t_{{\text{kiss}}}} = {t_{{\text{tumble}}}} - {t_{{\text{kiss}}}}$, $\Delta {t_{{\text{tumble}}}} = {t_{{\text{detach}}}} - {t_{{\text{tumble}}}}$. 不同${R_{{c_{\text{v}}}}}$时, 两颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$在表1列出. 从表1可以看出, 拖曳时长$\Delta {t_{{\text{draft}}}}$和翻滚时长$\Delta {t_{{\text{tumble}}}}$均随${R_{{c_{\text{v}}}}}$的增加而减小, 而接触时长$\Delta {t_{{\text{kiss}}}}$则随${R_{{c_{\text{v}}}}}$的增加而增加. 由此可见, 对于流固耦合传热作用下两冷颗粒的沉降过程, 固体比热容的增加可促进拖曳-接触-翻滚运动, 并可增强两颗粒接触时的接触稳定性, 抑制翻滚运动的触发.

      • 4.2.   Grashof数的影响

    • 本节开展不同$Gr$时两冷颗粒沉降过程的模 拟研究, 两颗粒的初始温度为${T_{\text{c}}}$, 流体的初始温度为${T_{\text{h}}}$, 特征温差$\Delta T = {T_{\text{h}}} - {T_{\text{c}}}$. 沉降过程的无量纲参数设置为${\rho _{\text{r}}} = 1.2$, $Re = 65$和$Pr = 0.7$, 热导率比和比热容比恒定为${R_\lambda } = 2$和${R_{{c_{\text{v}}}}} = 3$, Grashof数依次设置为$Gr = 100$, 500, 1000和2000. 图4给出了不同$Gr$时两颗粒沉降过程质心水平速度${U_{{\text{c}}, x}}$、质心竖直速度${U_{{\text{c}}, y}}$、质心距离$S$和质心水平夹角$\theta $随时间的变化曲线. 可以看出, 不同$Gr$时两颗粒沉降过程的演化趋势保持一致, 但随着$Gr$的增加, 拖曳-接触-翻滚运动发生的时间有所提前. 这种现象产生的原因为: 随着$Gr$的增加, 颗粒与其附近流体的对流换热更强, 颗粒附近流体更快地被冷却, 加速了颗粒的沉降进程, 使得跟随颗粒P2更快地被前导颗粒P1的低压尾涡区捕获, 继而更早地发生拖曳-接触-翻滚运动. 从图4(c)可以看出, 颗粒在释放后的短暂时间内, 质心距离$S$几乎不随时间变化, 这是因为沉降速度较小, 前导颗粒P1的低压尾涡区范围较小; 在此阶段内, 两颗粒的沉降过程彼此独立, 质心速度随时间的发展趋势几乎一致.

      为定量揭示$Gr$对颗粒沉降过程拖曳-接触-翻滚运动的影响, 表2给出了四种$Gr$对应的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$. 从表2可以看出, 随着$Gr$的增加, 颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$均提前, 且它们对应的提前幅度近似一致. 因此, 颗粒沉降过程的拖曳时长$\Delta {t_{{\text{draft}}}}$随着$Gr$的增加而显著减小, 但接触时长$\Delta {t_{{\text{kiss}}}}$和翻滚时长$\Delta {t_{{\text{tumble}}}}$则近似保持不变. 这表明, 颗粒与流体间更强的对流换热可促进拖曳-接触-翻滚运动, 但该促进作用主要体现在拖曳阶段.

      • 4.3.   颗粒初始温度的影响

    • 本节研究颗粒初始温度对流固耦合传热作用下颗粒沉降过程的影响, 依次考虑了两冷颗粒(C-C)、一冷一热颗粒(C-H和H-C)、两热颗粒(H-H)四种工况. 热颗粒温度设置为${T_{\text{h}}}$, 冷颗粒温度设置为${T_{\text{c}}}$, 流体温度恒定为${T_0} = {{({T_{\text{h}}} + {T_{\text{c}}})} {/ } 2}$, 四种工况的特征温差均为$\Delta T = {{({T_{\text{h}}} - {T_{\text{c}}})} {/ } 2}$. 对于工况C-H, 上方跟随颗粒P2为冷颗粒、下方前导颗粒P1为热颗粒; 对于工况H-C, 上方跟随颗粒P2为热颗粒、下方前导颗粒P1为冷颗粒. 四种工况对应的无量纲参数均设置为${\rho _{\text{r}}} = 1.2$, $Re = 65$, $Pr = 0.7$和$Gr = 1000$, 热导率比和比热容比恒定为${R_\lambda } = 2$和${R_{{c_{\text{v}}}}} = 3$. 图5给出了四种工况下两颗粒沉降过程质心水平速度${U_{{\text{c}}, x}}$、质心竖直速度${U_{{\text{c}}, y}}$、质心距离$S$和质心水平夹角$\theta $随时间的变化曲线. 图5表明, 四种工况下两颗粒沉降过程拖曳-接触-翻滚运动发生的时间存在显著区别, 工况C-C最早, 工况C-H和H-C次之, 工况H-H最晚. 从图5(b)可以看出, 在分离时刻${t_{{\text{tumble}}}}$之前, 两冷颗粒的沉降速度最大, 而两热颗粒的沉降速度最小; 对于两热颗粒的沉降, 在颗粒释放初期, 可观察到前导颗粒P1的沉降速度大于跟随颗粒P2这一反常现象. 不同颗粒初始温度时两颗粒沉降过程存在上述 差异的原因为: 冷颗粒附近的流体会被颗粒冷却, 继而在浮升力的作用下向下运动, 促进颗粒的沉降, 使得跟随颗粒P2更早地被前导颗粒P1的低压尾涡区捕获, 促进拖曳-接触-翻滚运动的发生; 热颗粒附近的流体会被颗粒加热, 继而在浮升力的作用下向上运动, 阻碍颗粒的沉降, 使得跟随颗粒P2更晚地被前导颗粒P1的低压尾涡区捕获, 抑制拖曳-接触-翻滚运动的发生.

      为进一步揭示颗粒初始温度对拖曳-接触-翻滚运动的影响, 表3给出了四种工况下颗粒沉降过程的接触时刻${t_{{\text{kiss}}}}$、翻滚时刻${t_{{\text{tumble}}}}$、分离时刻${t_{{\text{detach}}}}$、拖曳时长$\Delta {t_{{\text{draft}}}}$、接触时长$\Delta {t_{{\text{kiss}}}}$、翻滚时长$\Delta {t_{{\text{tumble}}}}$. 从表3中可以看出, 两冷颗粒沉降过程(工况C-C)的拖曳时长$\Delta {t_{{\text{draft}}}}$和接触时长$\Delta {t_{{\text{kiss}}}}$最短, 而两热颗粒沉降过程(工况H-H)的拖曳时长$\Delta {t_{{\text{draft}}}}$和接触时长$\Delta {t_{{\text{kiss}}}}$最长; 此外, 四种工况对应的翻滚时长$\Delta {t_{{\text{tumble}}}}$近似相同. 这表明, 更低的颗粒初始温度可促进拖曳-接触-翻滚运动, 且该促进作用主要体现在拖曳阶段和接触阶段.

    5.   结　论

    • 采用双分布函数热颗粒流体积格子Boltzmann模型, 模拟了流固耦合传热作用下封闭通道中上下排列的两颗粒的沉降过程, 探究了颗粒与流体比热容比${R_{{c_{\text{v}}}}}$、Grashof数$Gr$、颗粒初始温度对沉降过程拖曳-接触-翻滚运动的影响. 主要结论如下.

      1) 随着比热容比${R_{{c_{\text{v}}}}}$的增加, 两冷颗粒沉降过程颗粒温升速率降低, 颗粒附近冷流体对颗粒沉降的促进作用加强; 拖曳-接触-翻滚运动的拖曳时长和翻滚时长均随${R_{{c_{\text{v}}}}}$的增加而减小, 而接触时长则随${R_{{c_{\text{v}}}}}$的增加而增加.

      2) 随着Grashof数$Gr$的增加, 颗粒与流体的对流换热更强, 两冷颗粒沉降过程颗粒附近流体更快地被冷却, 加速了颗粒的沉降进程; 拖曳-接触-翻滚运动的拖曳时长随着$Gr$的增加而显著减小, 但接触时长和翻滚时长则近似保持不变.

      3) 颗粒初始温度对拖曳-接触-翻滚运动发生的时刻有显著影响, 两冷颗粒最早, 一冷一热颗粒次之, 两热颗粒最晚; 更低的颗粒初始温度对拖曳-接触-翻滚运动的促进作用主要体现在拖曳阶段和接触阶段, 不同初始温度对应的翻滚时长则近似相同.
