实验采用规格为$\varnothing 14\;{\rm{mm}} \times 2\;{\rm{mm}}$的PZT-5压电陶瓷。在压电陶瓷的两个表面上溅射金属Au（3～5 ${{\text{μ}}{\rm{m}}}$），以保证良好的导电性能，其密度为7.5 g·cm^–3，压电应变常数d₃₃为490 pC·N^–1（静态测量数据）。

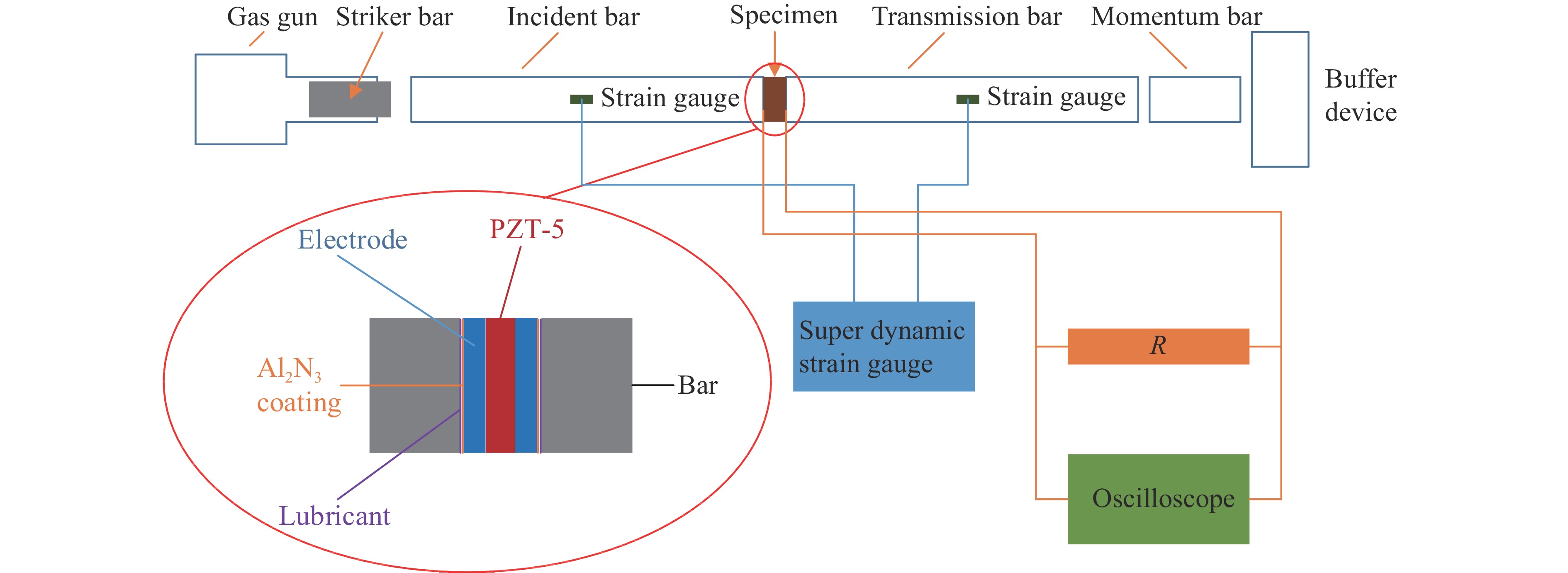

采用SHPB技术进行实验，其中杆径为14.5 mm，入射杆和透射杆长度均为1500 mm，子弹长度为300 mm，材料均为高强度钢。实验示意图如图1所示。

使用高强度钢制成规格为$\varnothing 14.5\;{\rm{mm}} \times 2\;{\rm{mm}}$的电极，测量冲击加载过程中PZT-5压电陶瓷的电学性能。电极的一个侧面溅射Al₂N₃（1～3 ${{\text{μ}}{\rm{m}}}$），使其与SHPB系统保持绝缘；另一侧面使用导电胶与PZT-5压电陶瓷粘接（导电胶厚度不超过10 ${{\text{μ}}{\rm{m}}}$），电极引出导线进行电性能测量。由于PZT-5压电陶瓷的压电常数很大，在SHPB实验中产生的电荷很多，开路电压很高，直接测量电荷或用示波器测电压都超出测量设备量程，因此在PZT-5压电陶瓷两端并联一个阻值较小的电阻，使用示波器测量小电阻的电压变化，进而测试PZT-5压电陶瓷的电学特性。实验中为保证测试波形的完整性，令测试电压不超过40 V，按照（1）式～（3）式估算电阻阻值，阻值不超过67.1 ${\text{Ω}} $，考虑到PZT-5压电陶瓷在冲击加载条件下的材料参数可能和静态有区别，在实际实验中选择电阻为30 ${\text{Ω}} $。

式中：V为测试电阻上的电压，V_s为根据静态d₃₃估算的PZT-5压电陶瓷的最大开路电压，j为虚部单位，f为加载的上升沿频率，C为PZT-5压电陶瓷的静态电容，R为测试电阻阻值，Q为压电陶瓷产生的电荷，A_s为试件横截面积，$\sigma $为应力最大幅值，d₃₃为静态压电应变常数。

在电极和入射杆以及透射杆之间涂抹少量润滑剂，以保证电极和杆的良好接触。

当子弹以一定速度撞击入射杆时，产生压缩波，压缩波以杆的弹性波速进行传播，当传播到PZT-5压电陶瓷时对其进行加载，在此过程中一部分波反射回入射杆，另一部分透射到透射杆中。杆中的应力波脉冲信号通过位于入射杆和透射杆中间的应变片测量得到。

在满足SHPB实验一维应力波和均匀化两个假设的前提下^[10]，可根据应变片测量的应变信号求得试件中的应力${\sigma _{\rm{s}}}$、应变${\varepsilon _{\rm{s}}}$；同时，对PZT-5压电陶瓷两端的电压信号进行处理，可得到PZT-5压电陶瓷输出电荷变化历程Q(t)，即

式中：${\varepsilon _{\rm T}}$为透射杆应变片测得的透射波应变，${\varepsilon _{\rm R}}$为入射杆应变片测得的反射波应变，E为杆的弹性模量，A为杆的横截面积，C₀为杆的弹性波速，l_s为试件长度，$V\left( \tau \right)$为示波器测得电压，R为小电阻的阻值。

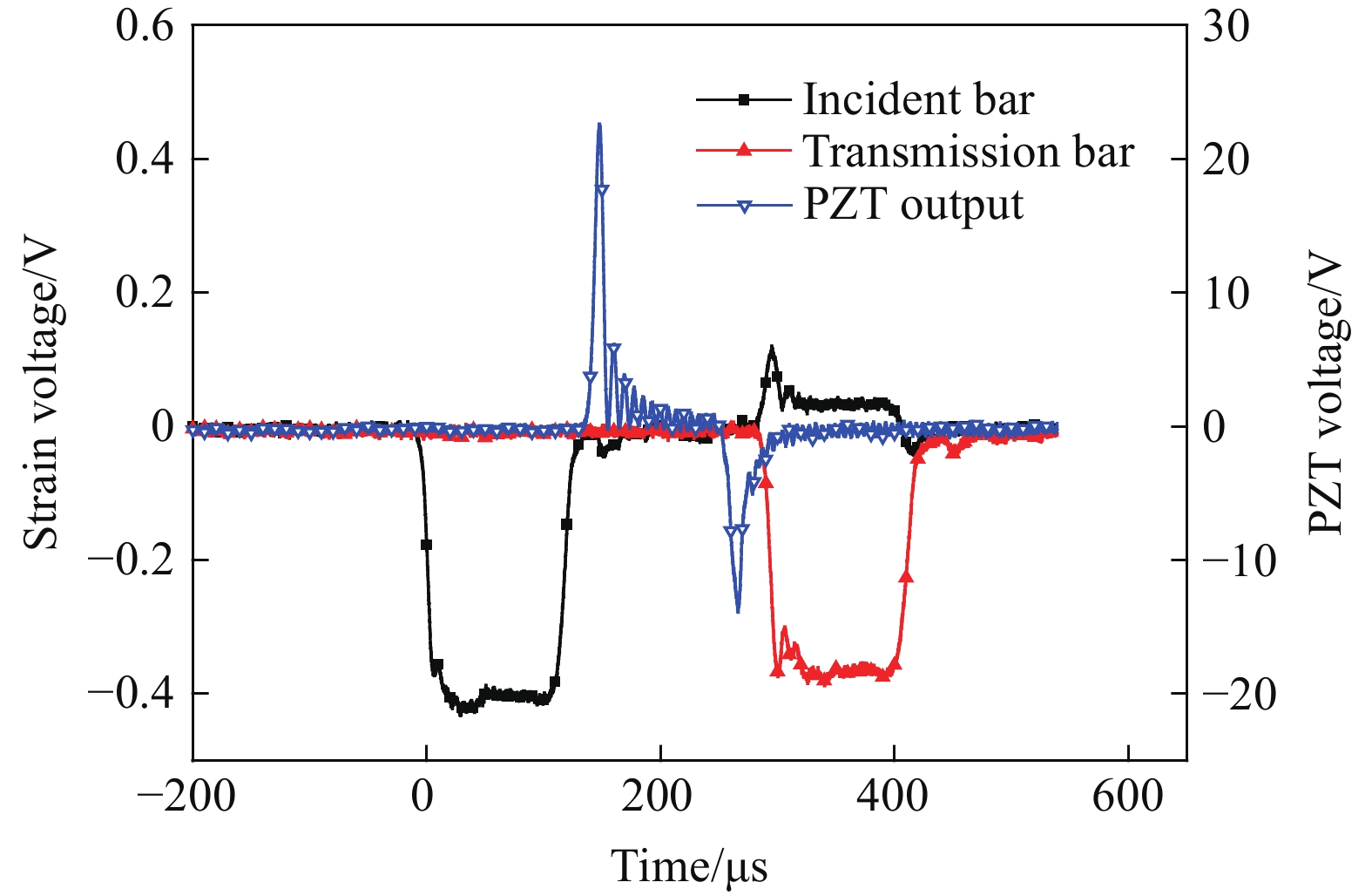

通过调整气压，分别开展了4～14 m/s不同速度的SHPB实验。实验后回收试件，未观察到试件有明显的裂纹。典型的SHPB实验测试数据如图2所示，PZT-5压电陶瓷的输出电压被完整地采集到。输出电压开始有个较窄的正向脉冲，在下降沿的后段振荡减小，直到输出电压负向增大，产生负向脉冲电压。

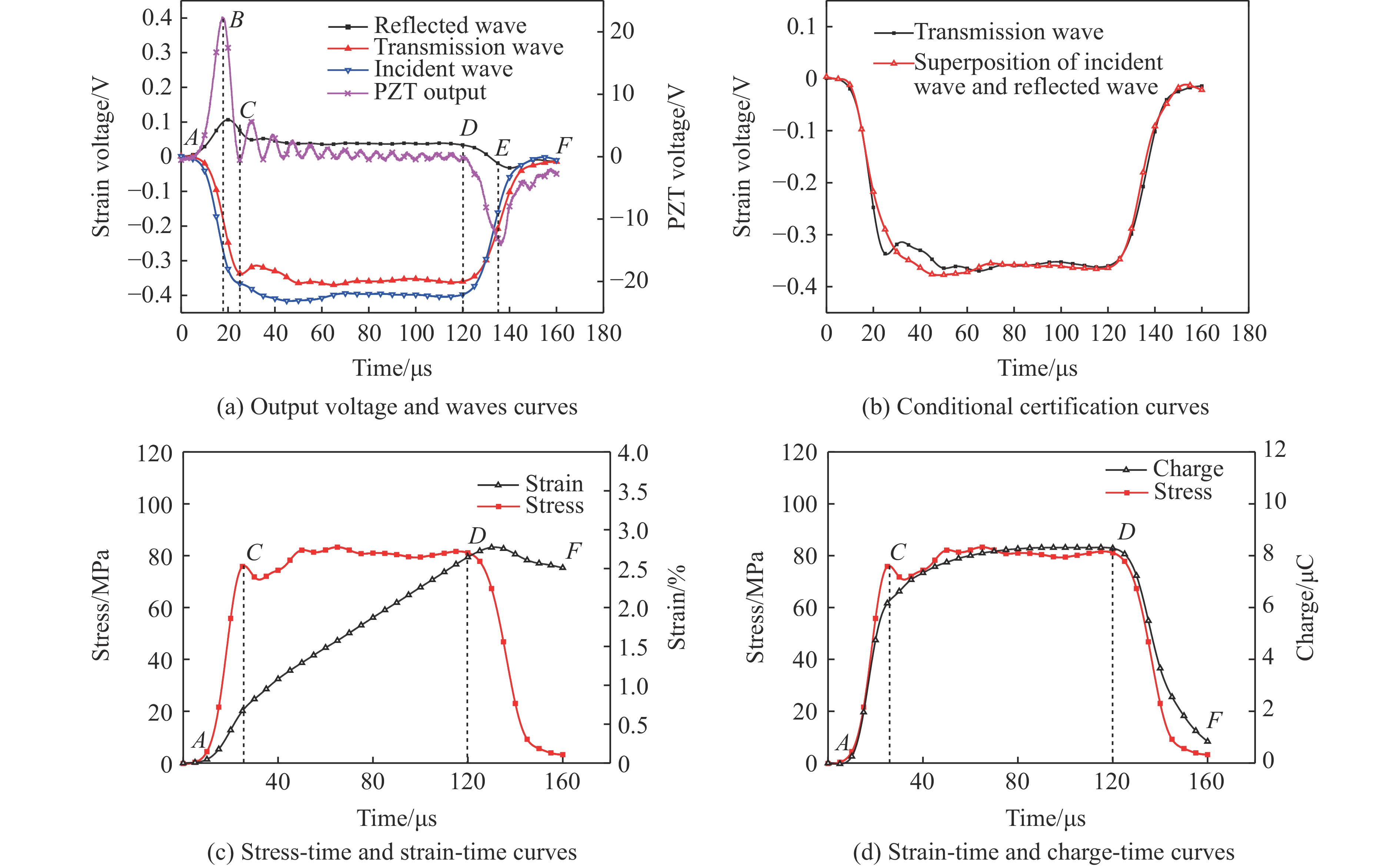

根据应力波在杆中传播的速度和杆、电极的长度，确定入射波、反射波、透射波和电压的起点和终点，根据（4）式～（6）式得到应变、应力和电荷随时间的变化过程，如图3所示。

图3（a）表明，在CD段PZT-5压电陶瓷输出电压的振荡与应力的小幅波动有关。图3（b）表明在加载过程中，试件两端应力满足SHPB实验假设。图3（c）中：在AC段，应力急剧增大，试件应变也快速增大；在CD段，PZT-5压电陶瓷处于均匀加载段，应力有小幅波动，应变仍在增大，但增大速率小于AC段；DF段为卸载段，在DF段，应力快速减小，应变先增大后减小。图3（d）中：在AC段，应力急剧增大，PZT-5压电陶瓷产生大量电荷；在CD段，应力幅值小幅波动，电荷量缓慢增加；在DF段，应力快速减小，PZT-5压电陶瓷产生大量反向电荷，电荷曲线快速下降。

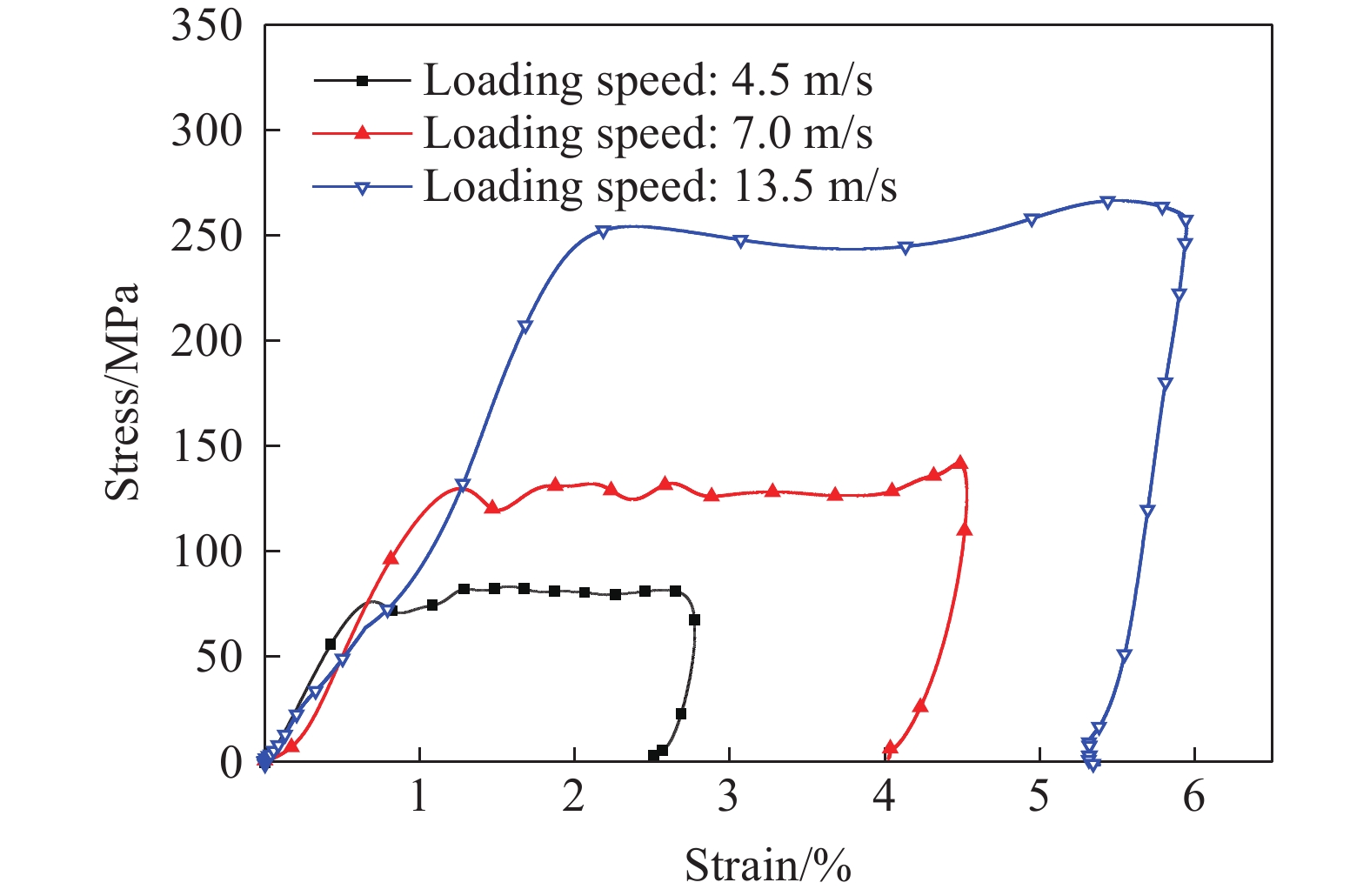

通过SHPB实验得到的应力-应变关系如图4所示。可以看出，试件的应力-应变曲线与韧性金属材料类似，具有明显的弹塑性特征，在4.5 m/s加载条件下的残余应变为2.5%，7.0 m/s加载条件下的残余应变为4.0%，13.5 m/s加载条件下的残余应变为5.4%。在实验后对回收的试件分别进行了测量，发现4.5 m/s加载条件下试件的残余应变为0.03%，7.0 m/s加载条件下试件的残余应变为0.02%，13.5 m/s加载条件下试件的残余应变为0.3%，远小于应力-应变测试结果。这一结果显示试件在卸载后仍存在变形恢复，即：在冲击加载条件下，PZT-5压电陶瓷表现出黏性的性质。目前普遍认为畴变是压电陶瓷非线性行为的内在机理，电畴的运动与加载率相关^[8]，因此PZT-5压电陶瓷在冲击加载下表现出的黏性性质可能与电畴运动的特性相关，PZT-5压电陶瓷在冲击加载条件下的力学性能具有明显的率相关性。

在冲击加载中，PZT-5压电陶瓷可以等效为电容，电容的放电过程为

式中：时间常数$\tau = RC$。本实验中R为30 ${\text{Ω}} $，静态电容实测不超过1 nF，电荷释放的时间约为90 ns（3倍的时间常数），相对非常短，可以认为在电荷产生的瞬间就释放出去了。

分析SHPB实验中电荷的变化情况（见图3）：在应力较稳定的CD段，PZT-5压电陶瓷产生的电荷量缓慢增加，表明电荷的产生与应变相关；在卸载的DF段，电荷随着应力卸载而马上产生负向电荷，表明电荷的产生也与应力相关。

由于实验中，电荷释放可以认为是瞬间释放，电荷产生由两部分组成，一部分是应变导致的电畴之间距离变化引起的，另一部分是应力导致的电畴翻转引起的：应力和应变共同影响电荷的产生。

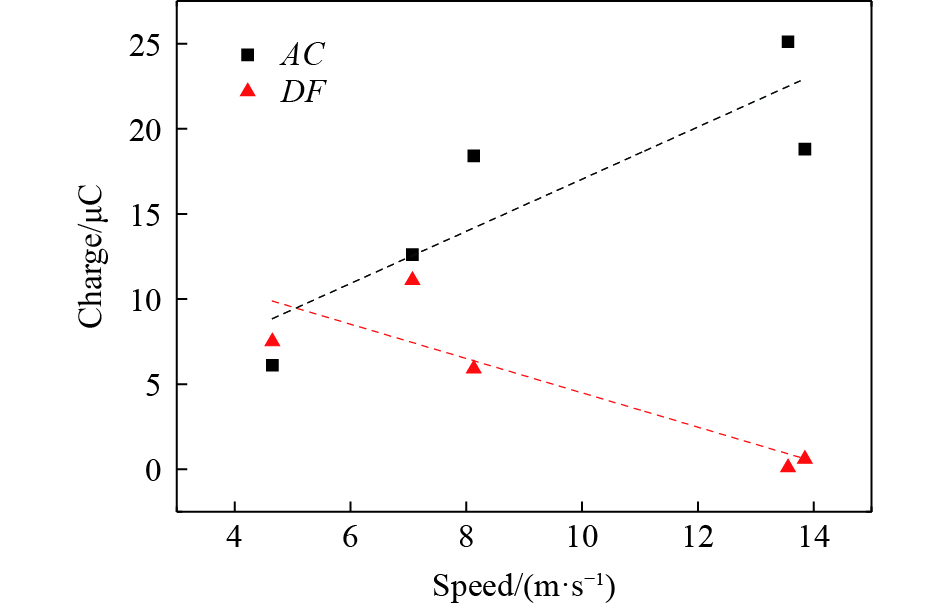

实验中在应力的上升沿（AC段）和下降沿（DF段）PZT-5压电陶瓷产生的电荷量绝对值随加载速度的变化关系如图5所示。随着加载速度的增加，PZT-5压电陶瓷在AC段产生的电荷量增加，DF段产生的电荷量减少。分析其原因：应力和加载速度成正比，加载速度增加，产生的应力幅值随之增大，PZT-5压电陶瓷在AC段产生的电荷量也有增大的趋势，但有一定的分散性；当加载速度达到一定程度时，应力超过了PZT-5压电陶瓷的极限应力，于是在加载段PZT-5压电陶瓷可能产生损伤，损伤使得PZT-5压电陶瓷产生电荷的能力下降，造成PZT-5压电陶瓷在DF段产生的电荷量减少。

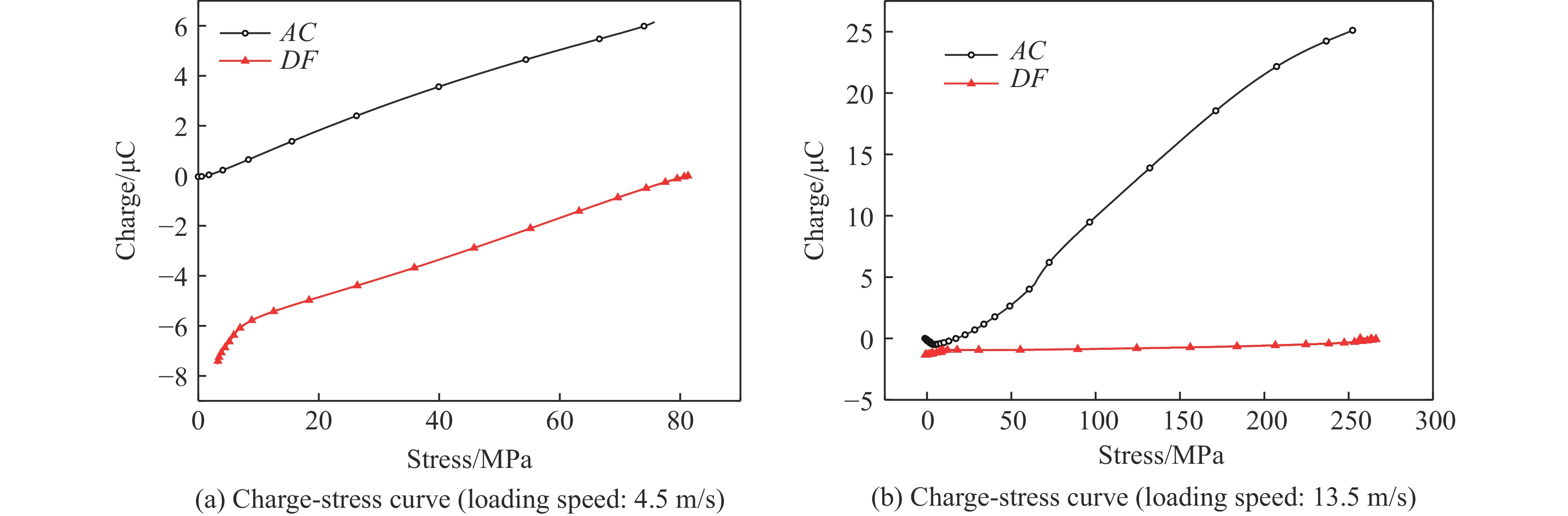

分析应力脉冲上升沿AC段和下降沿DF段电荷和应力的关系，典型的电荷随应力的变化曲线见图6，其中分别用正和负来表示电荷相反。

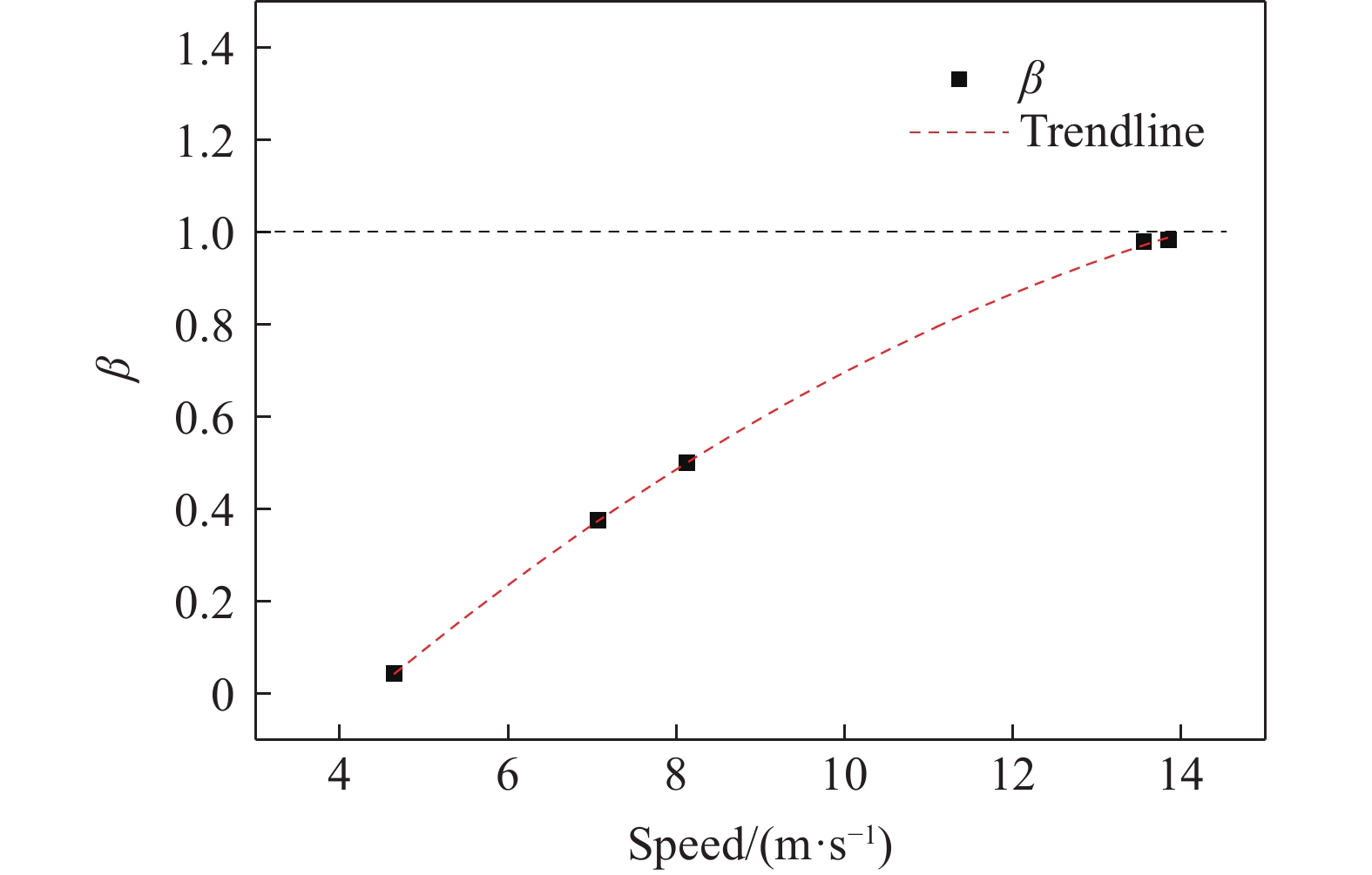

图6表明应力脉冲上升沿AC段和下降沿DF段电荷和应力近似呈线性变化。当加载速度较小时，AC段和DF段的斜率接近；当加载速度较大时，AC段和DF段的斜率相差较大，其中DF段斜率接近零，即DF段PZT-5压电陶瓷基本不产生电荷。利用无量纲数$\beta = \dfrac{{{k_{\rm l}} - {k_{\rm u}}}}{{{k_{\rm l}}}}$（其中${k_{\rm l}}$、${k_{\rm u}}$分别表示加载斜率和卸载斜率）表示卸载段斜率相对于加载段斜率的偏差程度，$\beta $随速度的变化关系如图7所示。

图7反映了不同加载速度下，应力脉冲上升沿AC段和下降沿DF段PZT-5压电陶瓷产生电荷能力的相差程度，可以看出：随着加载速度的增加，$\beta $越来越大，表明DF段PZT-5压电陶瓷产生电荷的能力越来越弱，原因可能是随着加载速度的增加，PZT-5压电陶瓷在AC段产生了不同程度的损伤，加载速度越大，损伤程度越大，$\beta $也就越大；当PZT-5压电陶瓷没有损伤时，AC段和BC段PZT产生电荷的能力相同，$\beta $为零；当PZT-5压电陶瓷完全失去产生电荷能力时，$\beta $为1。

PZT-5压电陶瓷的损伤可能由于两种原因导致：一是PZT-5压电陶瓷内部产生微裂纹，形成了电绝缘边界，如电压无法击穿绝缘层，则在外部表现为产生电荷量减少；二是微裂纹的产生造成PZT-5压电陶瓷在损伤后受到的应力方向不沿着极化方向，且各不相同，总体表现为产生的电荷量减少。

电荷随应力的变化与压电应变常数d₃₃的关系如下

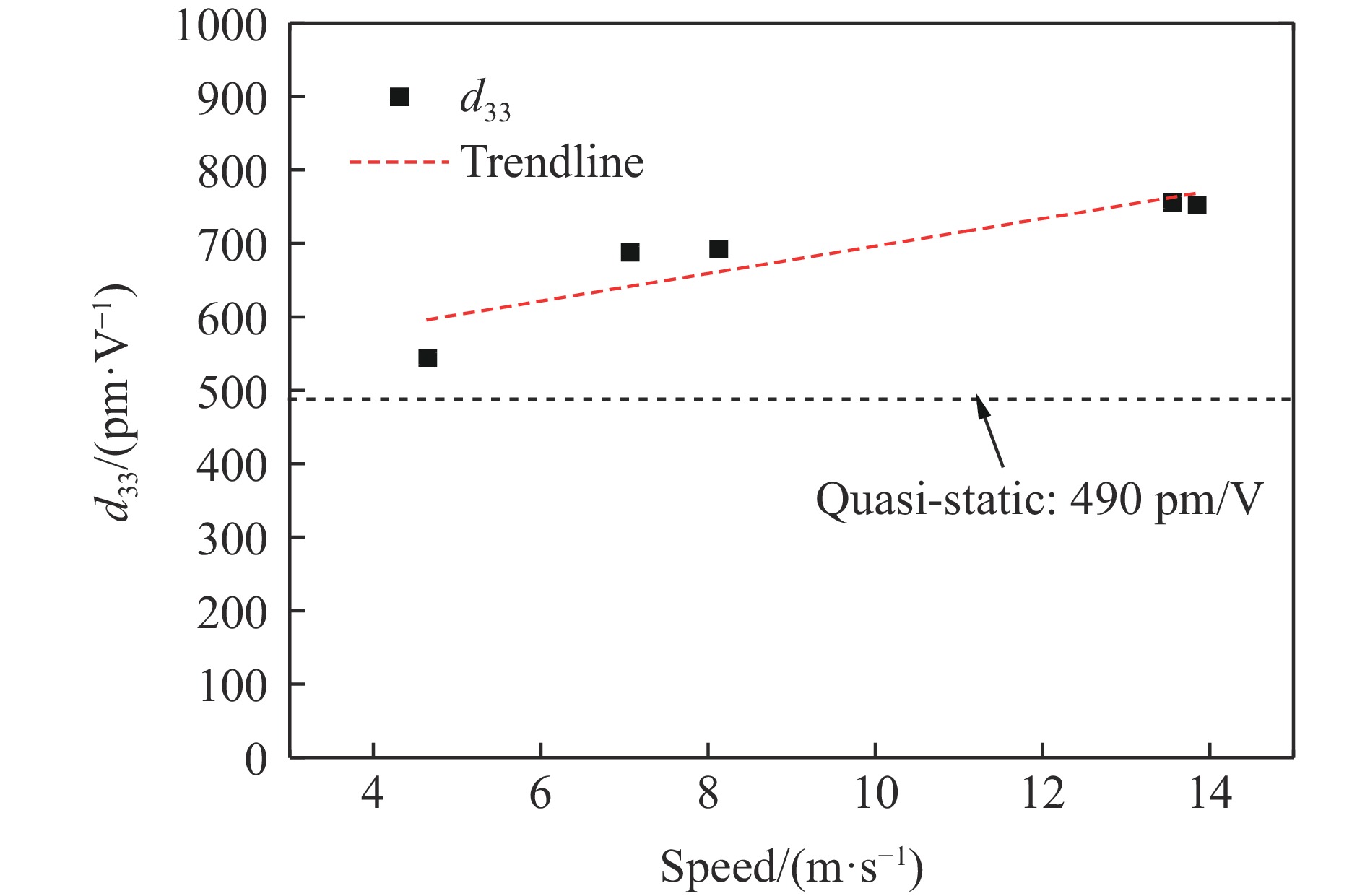

根据（8）式，可以得到不同速度实验的AC段的压电应变常数d₃₃，如图8所示。图8表明：PZT-5压电陶瓷的压电应变常数d₃₃在冲击加载条件下会改变，且大于准静态测量结果；随着加载速度的增大，d₃₃有逐渐增大的趋势，即PZT-5压电陶瓷在冲击加载条件下的电学性能具有明显的率相关性。

利用SHPB实验技术研究了PZT-5压电陶瓷在不同冲击载荷下的力电动态特性，结果表明：在冲击加载过程中，PZT-5压电陶瓷的应变变化表现出黏性性质，力学性能具有明显的率相关性；PZT-5压电陶瓷产生的电荷与应力及应变均相关，随着加载速度的增加，PZT-5压电陶瓷在卸载段产生电荷的能力逐渐降低，原因可能为PZT-5压电陶瓷在加载过程中产生了一定程度的损伤，加载速度越大，损伤程度越大，产生电荷的能力就越低，当加载速度超过一定程度时，PZT-5压电陶瓷将失去产生电荷的能力；在冲击加载过程中，PZT-5压电陶瓷的压电应变常数会改变，且大于准静态测量结果，随着加载速度的增大，d₃₃有逐渐增大的趋势，PZT-5压电陶瓷的电学性能具有明显的率相关性。
