不同材料弹体超声速侵彻钢筋混凝土靶的结构破坏对比实验

,  ,  ,  ,  ,

downloadPDF

上一篇

下一篇

周忠彬, 马田, 赵永刚, 李继东, 周涛, 李鹏. 不同材料弹体超声速侵彻钢筋混凝土靶的结构破坏对比实验[J]. 高压物理学报, 2020, 34(2): 025101-1. doi: 10.11858/gywlxb.20190841
引用本文: 周忠彬, 马田, 赵永刚, 李继东, 周涛, 李鹏. 不同材料弹体超声速侵彻钢筋混凝土靶的结构破坏对比实验[J]. 高压物理学报, 2020, 34(2): 025101-1. doi: 10.11858/gywlxb.20190841
shu
Zhongbin ZHOU, Tian MA, Yonggang ZHAO, Jidong LI, Tao ZHOU, Peng LI. Comparative Experiment on Structural Damage of Supersonic Projectiles with Different Metal Materials Penetrating into Reinforced Concrete Targets[J]. gaoyawli, 2020, 34(2): 025101-1. doi: 10.11858/gywlxb.20190841
Citation: Zhongbin ZHOU, Tian MA, Yonggang ZHAO, Jidong LI, Tao ZHOU, Peng LI. Comparative Experiment on Structural Damage of Supersonic Projectiles with Different Metal Materials Penetrating into Reinforced Concrete Targets[J]. gaoyawli, 2020, 34(2): 025101-1. doi: 10.11858/gywlxb.20190841
shu

不同材料弹体超声速侵彻钢筋混凝土靶的结构破坏对比实验

  • 1.

    西安近代化学研究所，陕西 西安　710065

  • 2.

    火箭军驻西安地区第五军事代表室，陕西 西安　710065

    • 通讯作者: 周忠彬（1984－），男，博士，高级工程师，主要从事战斗部总体设计及毁伤威力评估研究. E-mail: zhouzb3002@126.com;

  • 中图分类号: O347.1; O385

Comparative Experiment on Structural Damage of Supersonic Projectiles with Different Metal Materials Penetrating into Reinforced Concrete Targets

  • 1.

    Xi’an Modern Chemistry Research Institute, Xi’an 710065, Shaanxi, China

  • 2.

    Fifth Military Representative Office of Rocket Force in Xi’an, Xi’an 710065, Shaanxi, China

    • Corresponding author: Zhongbin ZHOU, zhouzb3002@126.com ;

  • MSC: O347.1; O385

  • 摘要: 设计了超声速钻地结构弹，采用203 mm口径的火炮，开展了25 kg量级弹体在1 100～1 300 m/s速度范围内侵彻钢筋混凝土靶的实验研究，应用数值仿真对弹体侵彻钢筋混凝土靶的过程进行了模拟计算。基于实验和仿真结果，对超声速侵彻条件下两种金属材料弹体的结构响应、质量损失等问题进行了分析。结果表明：在超声速侵彻钢筋混凝土靶的过程中，两种金属材料的弹体结构变形破坏形式主要为头部侵蚀和侧壁磨蚀，头部侵蚀量的大小与弹体壳体材料有关，高强度G50钢材料更适合用于1 200 m/s速度量级的超声速侵彻环境。对出现的“径缩”现象作了初步分析，并对今后工程应用的结构弹体设计提出了指导意见。
    Abstract: A supersonic earth-penetrating projectile is designed where two different metal materials are used for the projectile’s body. Experiments of projectiles with mass of 25 kg and impact velocity ranging from 1 100 m/s to 1 300 m/s are implemented by a cannon with caliber of 203 mm. The process of projectile penetrating into the reinforced concrete target is simulated based on a numerical method. Based on the experimental and simulation results, the projectile’s structural response and mass loss in supersonic condition were investigated. The results show that the two damage modes of projectile with different metal materials in supersonic penetration condition are head eroding and wall friction corrosion. The degree of damage and the head erosion amount are related to the metal materials of projectiles. The G50 metal with high-strength is appropriate to be used for the projectile body in supersonic penetration with impact velocity of 1 200 m/s. The phenomenon of diameter shrinkage is analyzed, and some suggestions are put forward for the design of projectile body structure in future engineering application.
  • 加载中

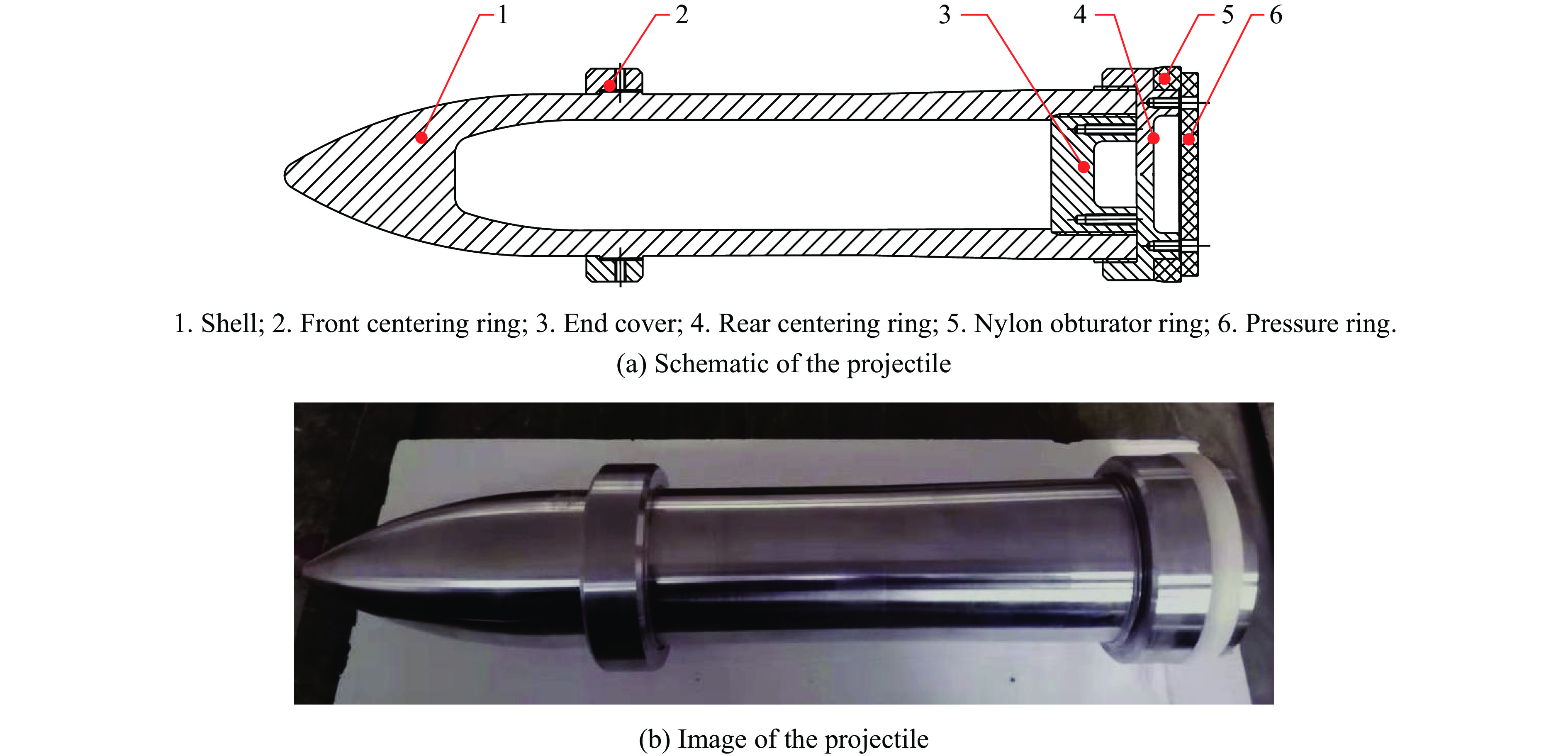

  • 图 1  实验弹结构和实物图

    Figure 1.  Schematic diagram and image of the projectile

    下载: 全尺寸图片 幻灯片

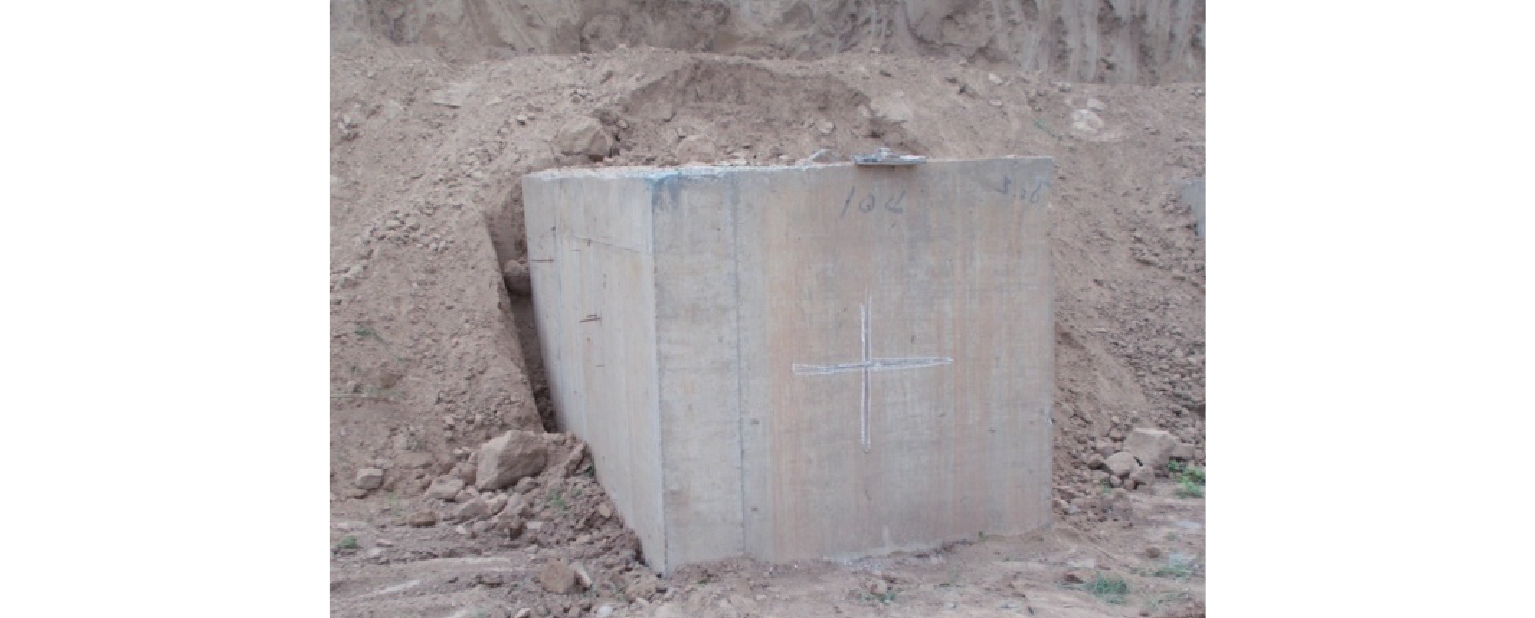

    图 2  实验钢筋混凝土靶

    Figure 2.  Reinforced concrete targets used in the experiment

    下载: 全尺寸图片 幻灯片

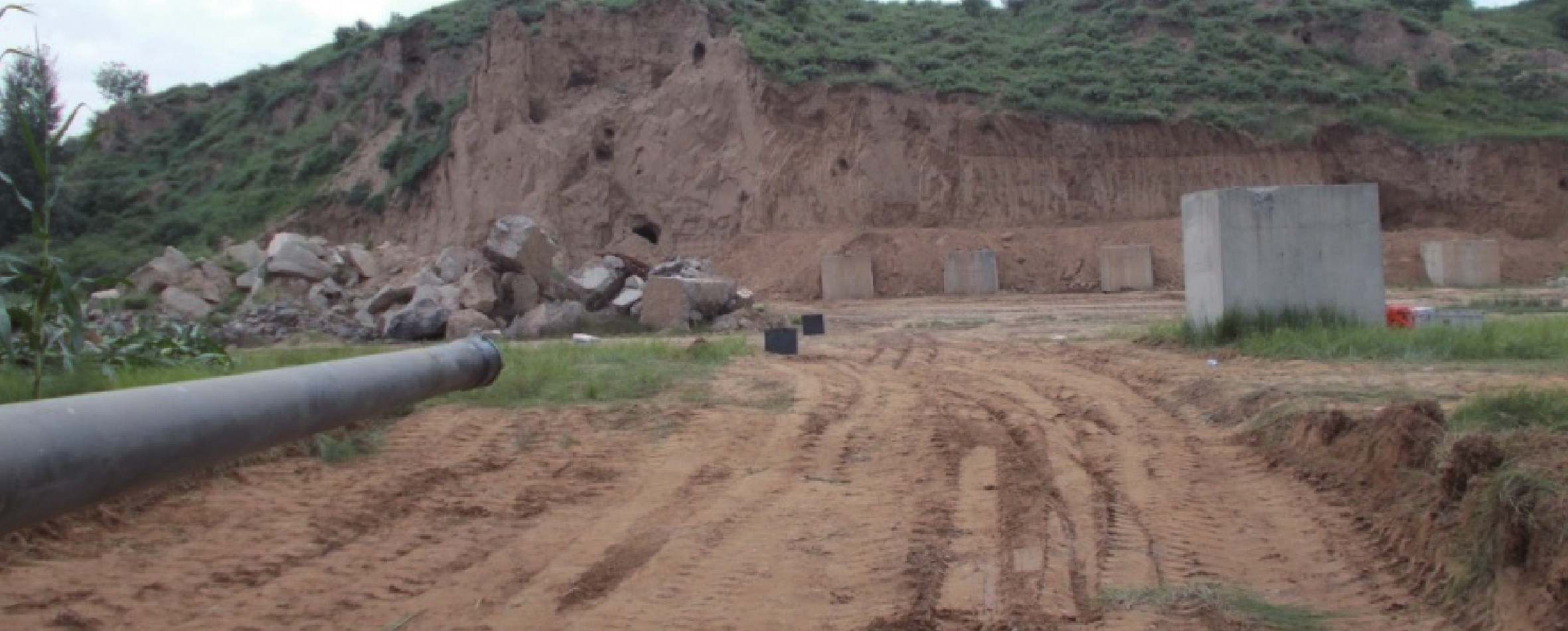

    图 3  实验布局

    Figure 3.  Experimental layout

    下载: 全尺寸图片 幻灯片

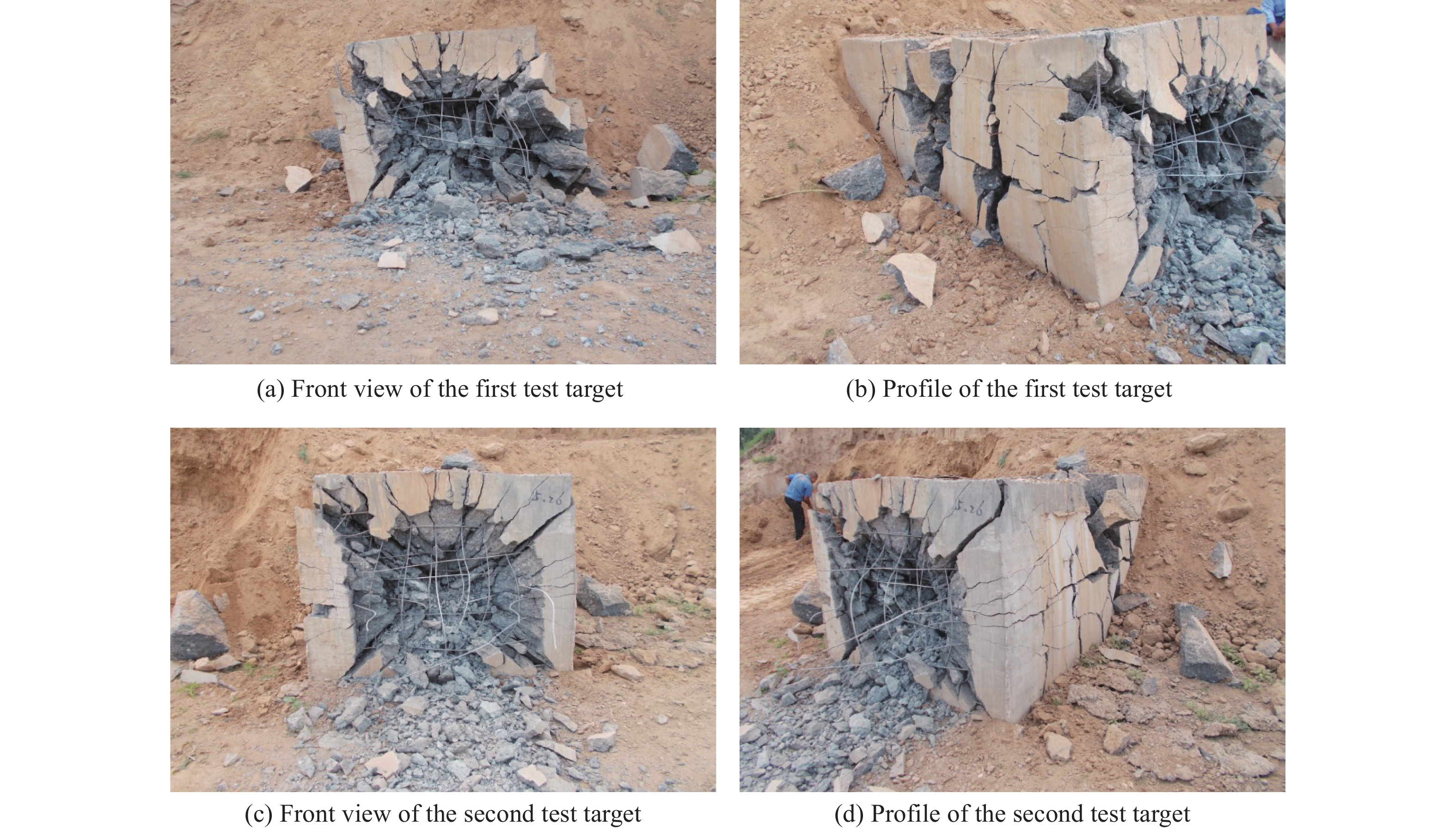

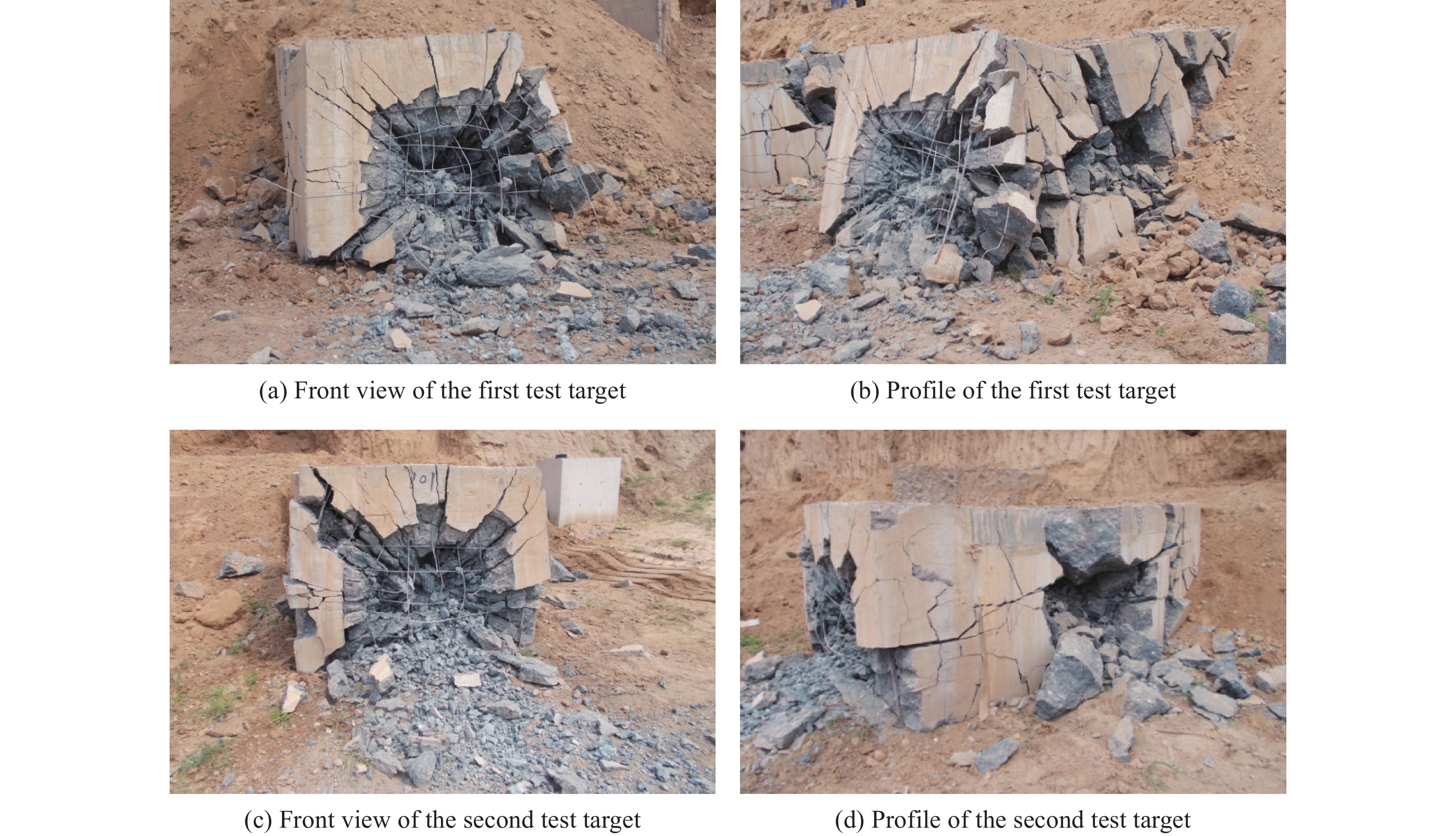

    图 4  30CrMnSiNi2MoVE钢材料实验弹侵彻后靶标的破坏结果

    Figure 4.  Destruction results of targets penetrated by experimental projectile of 30CrMnSiNi2MoVE metal material

    下载: 全尺寸图片 幻灯片

    图 5  G50钢材料实验弹侵彻后靶标的破坏结果

    Figure 5.  Destruction results of targets penetrated by experimental projectile of G50 metal material

    下载: 全尺寸图片 幻灯片

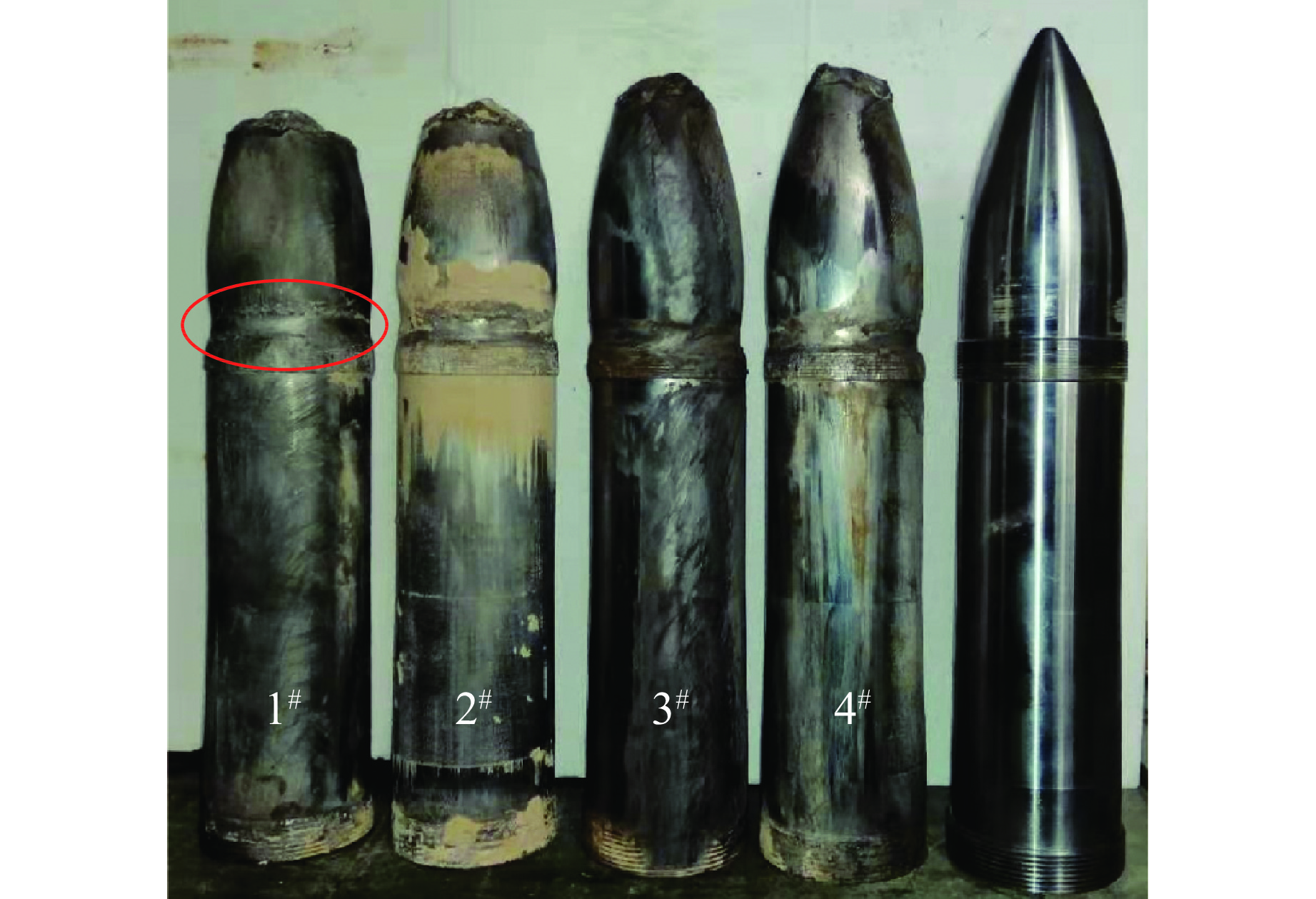

    图 6  实验前后弹体外观比较

    Figure 6.  Appearances comparison of projectiles before and after experiment

    下载: 全尺寸图片 幻灯片

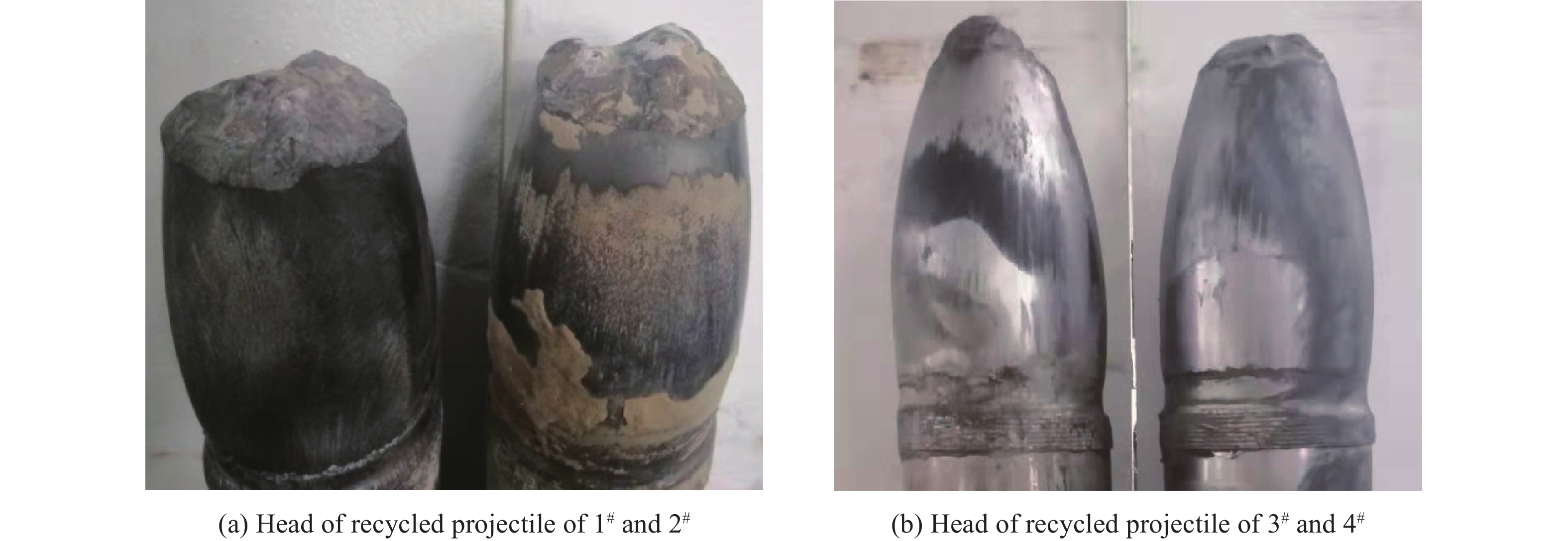

    图 7  回收弹体头部侵蚀破坏

    Figure 7.  Erosion damage of the head of recycled projectile

    下载: 全尺寸图片 幻灯片

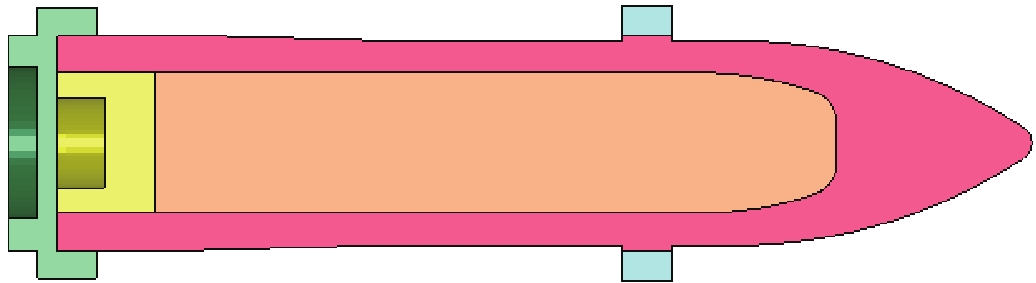

    图 8  弹体模型

    Figure 8.  Simulation model of projectile

    下载: 全尺寸图片 幻灯片

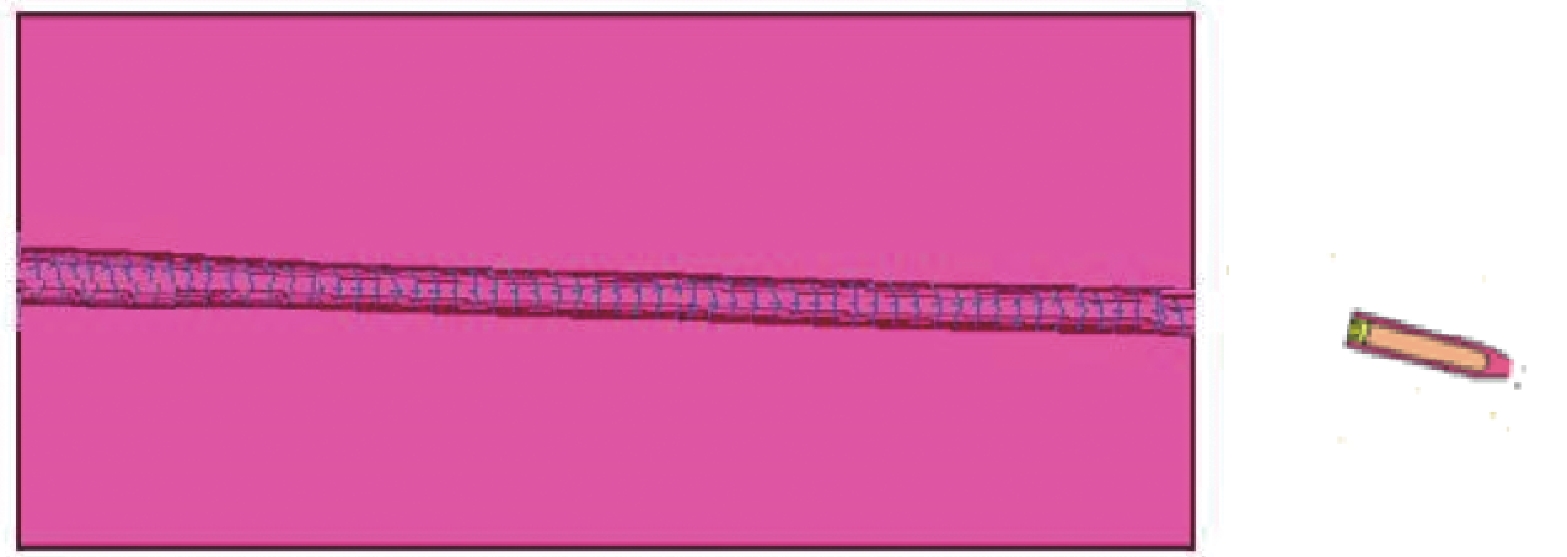

    图 9  侵彻能力计算结果

    Figure 9.  Calculation result of penetration capability

    下载: 全尺寸图片 幻灯片

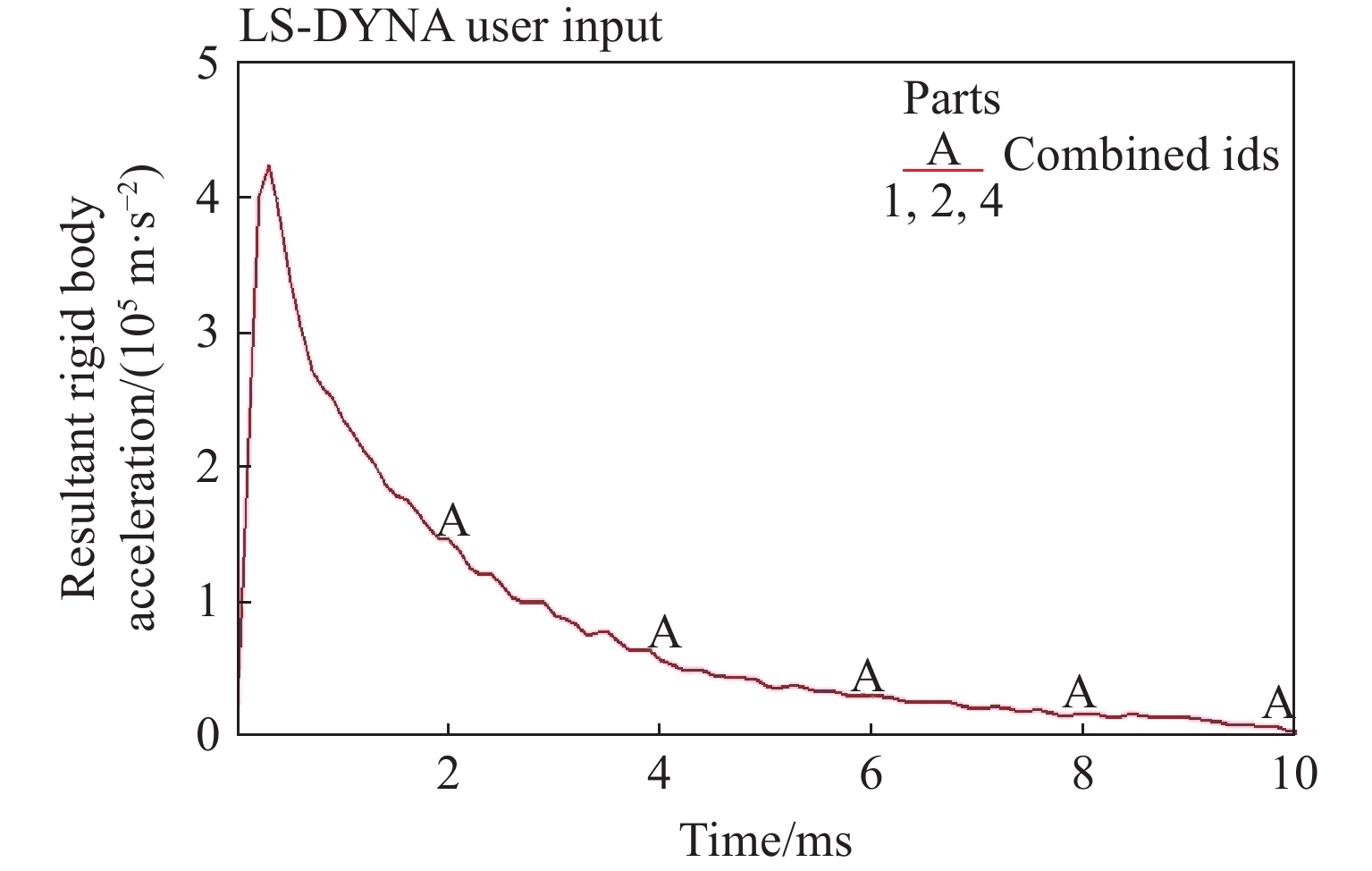

    图 10  过载随时间变化曲线

    Figure 10.  Overload-time curve

    下载: 全尺寸图片 幻灯片

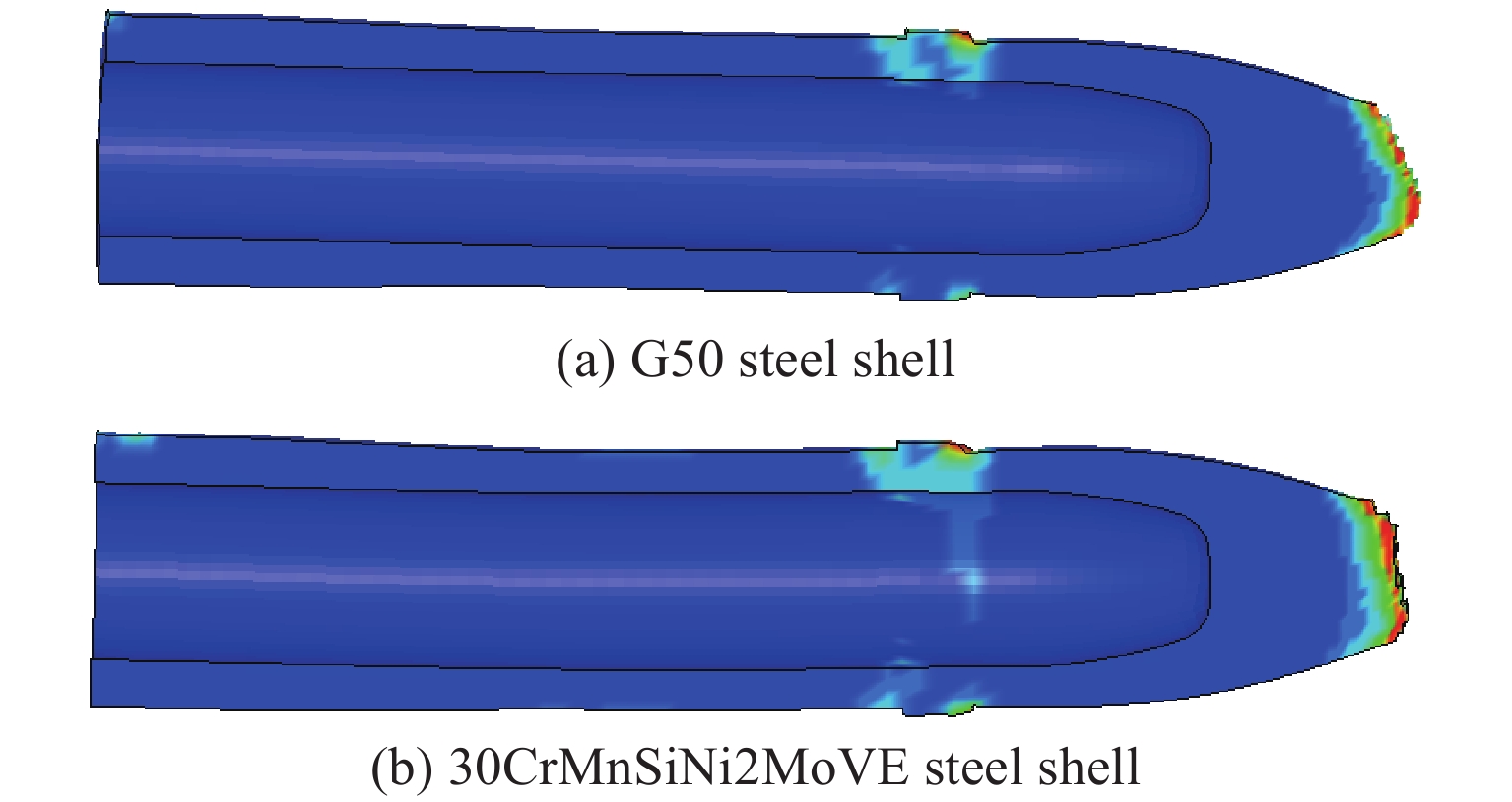

    图 11  壳体塑性变形

    Figure 11.  Plastic deformation of projectile’s body

    下载: 全尺寸图片 幻灯片

    表 1  金属材料力学性能

    Table 1.  Mechanical properties of metal materials

    Materialρ/（g·cm–3）σb/MPaσs/MPaKIC/(MPa·m1/2)
    30CrMnSiNi2A 7.80 1 690 1 300 86
    35CrMnSiA 7.80 1 670 1 310 57
    G50 7.76 1 740 1 440 105
    30CrMnSiNi2MoVE 7.80 1 640 1 360 112
    下载: 导出CSV

    表 2  实验回收弹体测量结果

    Table 2.  Measuring results of recycled projectile

    Projectile
    No.    		m/kgL/mmD/mmMass
    loss/%    		Length change/%Outside diameter change/%
    Before
    exp.    		After
    exp.    		Before
    exp.    		After
    exp.    		Before
    exp.    		After
    exp.
    1#20.5319.16900814.6150149.26.710.50.54
    2#20.4919.07900824.5150149.66.9 9.20.27
    3#20.5119.77900851.7150149.53.7 5.70.33
    4#20.4919.73900862.4150149.33.9 4.40.47
    下载: 导出CSV
  • [1] 刘永远, 姜正平, 张进. 钻地弹及其发展趋势 [J]. 飞航导弹, 2006(3): 34–37. doi: 10.3969/j.issn.1009-1319.2006.03.013 LIU Y Y, JIANG Z P, ZHANG J. The earth penetrators and their development trends [J]. Winged Missiles Journal, 2006(3): 34–37. doi: 10.3969/j.issn.1009-1319.2006.03.013
    [2] LUNDEGREN R G. High-velocity penetrators: SAND94-2724C [R]. Albuquerque, New Mexico, USA: Sandia National Laboratories, 1994.
    [3] FORRESTAL M J, FREW D J, HANCHAK S J, et al. Penetration of grout and concrete targets with ogive-nose steel projectiles [J]. International Journal of Impact Engineering, 1996, 18(5): 465–476. doi: 10.1016/0734-743X(95)00048-F
    [4] CHEN X W, LI Q M. Deep penetration of a non-deformable projectile with different geometrical characteristics [J]. International Journal of Impact Engineering, 2002, 27(6): 619–637. doi: 10.1016/S0734-743X(02)00005-2
    [5] 梁斌, 陈小伟, 姬永强, 等. 先进钻地弹概念弹的次口径高速深侵彻实验研究 [J]. 爆炸与冲击, 2008, 28(1): 1–9. doi: 10.3321/j.issn:1001-1455.2008.01.001 LIANG B, CHEN X W, JI Y Q, et al. Experimental study on deep penetration of reduced-scale advanced earth penetrating weapon [J]. Explosion and Shock Waves, 2008, 28(1): 1–9. doi: 10.3321/j.issn:1001-1455.2008.01.001
    [6] 武海军, 黄风雷, 王一楠, 等. 高速侵彻混凝土弹体头部侵蚀终点效应实验研究 [J]. 兵工学报, 2012, 33(1): 48–55. WU H J, HUANG F L, WANG Y N, et al. Experimental investigation on projectile nose eroding effect of high-velocity penetration into concrete [J]. Acta Armamentarii, 2012, 33(1): 48–55.
    [7] 何翔, 徐翔云, 孙桂娟, 等. 弹体高速侵彻混凝土的效应实验 [J]. 爆炸与冲击, 2010, 30(1): 1–6. doi: 10.11883/1001-1455(2010)01-0001-06 HE X, XU X Y, SUN G J, et al. Experimental investigation on projectiles high-velocity penetration into concrete targets [J]. Explosion and Shock Waves, 2010, 30(1): 1–6. doi: 10.11883/1001-1455(2010)01-0001-06
    [8] 王可慧, 耿宝刚, 初哲, 等. 弹体高速侵彻钢筋混凝土靶的结构变形及质量损失的实验研究 [J]. 高压物理学报, 2014, 28(1): 61–68. doi: 10.11858/gywlxb.2014.01.010 WANG K H, GENG B G, CHU Z, et al. Experimental studies on structural response and mass loss of high-velocity projectiles penetrating into reinforced concrete targets [J]. Chinese Journal of High Pressure Physics, 2014, 28(1): 61–68. doi: 10.11858/gywlxb.2014.01.010
    [9] YOUNG C W. Penetration equations: SAND97-2426 [R]. Albuquerque, New Mexico, USA: Sandia National Laboratories, 1997.
  • 加载中
图( 11) 表( 2)
计量
  • 文章访问数:  2452
  • HTML全文浏览数:  2452
  • PDF下载数:  35
  • 施引文献:  0
出版历程
  • 收稿日期:  2019-10-08
  • 刊出日期:  2020-04-05

不同材料弹体超声速侵彻钢筋混凝土靶的结构破坏对比实验

    通讯作者: 周忠彬（1984－），男，博士，高级工程师，主要从事战斗部总体设计及毁伤威力评估研究. E-mail: zhouzb3002@126.com;
  • 1. 西安近代化学研究所，陕西 西安　710065
  • 2. 火箭军驻西安地区第五军事代表室，陕西 西安　710065
  • 收稿日期:  2019-10-08

摘要: 设计了超声速钻地结构弹，采用203 mm口径的火炮，开展了25 kg量级弹体在1 100～1 300 m/s速度范围内侵彻钢筋混凝土靶的实验研究，应用数值仿真对弹体侵彻钢筋混凝土靶的过程进行了模拟计算。基于实验和仿真结果，对超声速侵彻条件下两种金属材料弹体的结构响应、质量损失等问题进行了分析。结果表明：在超声速侵彻钢筋混凝土靶的过程中，两种金属材料的弹体结构变形破坏形式主要为头部侵蚀和侧壁磨蚀，头部侵蚀量的大小与弹体壳体材料有关，高强度G50钢材料更适合用于1 200 m/s速度量级的超声速侵彻环境。对出现的“径缩”现象作了初步分析，并对今后工程应用的结构弹体设计提出了指导意见。

English Abstract

    全文HTML

  • 目前在研或已经装备的钻地弹着靶速度较低（马赫数不大于2.5），侵彻能力有限[1]。为了对地面或地下深埋、加固的重要军事目标进行毁伤打击，随着高超声速飞行器的快速发展，超声速侵彻弹已经成为重要的发展方向，各国都在开展超声速钻地弹的研究。超声速钻地弹具有侵彻能力强、技术要求高等特点。弹体以超声速侵彻混凝土等典型材料时，弹和靶之间的碰撞力超过目前常用金属材料的强度极限，弹体部分会发生侵蚀、破坏等现象。开展侵彻实验，利用实验结果来分析弹和靶的相互作用过程，是研究弹体侵彻混凝土靶的能力，以及弹体可能产生的变形破坏、头部侵蚀等超声速侵彻现象最直观和最有效的方法。

    国内外对中低速钻地弹对地介质的侵彻研究比较透彻，对超声速条件下钻地弹的结构响应和侵彻机理也开展了一定的实验研究，公开的研究报道有限。Lundegren[2]对超声速弹体侵彻混凝土介质进行了理论分析；Forrestal等[3]进行了64 g量级的弹体在400～1 400 m/s速度范围内侵彻混凝土靶的实验；陈小伟等[4]、梁斌等[5]、武海军等[6]均开展了1 200 m/s速度量级的弹体侵彻素混凝土靶的实验研究，对超声速条件下弹体的结构响应和质量侵蚀进行了分析讨论；何翔等[7]进行了150 g量级的实心弹丸在800～1 470 m/s速度范围内侵彻素混凝土靶的实验。上述研究主要针对实心弹丸开展，对结构弹体的实验研究比较少，且实验靶板多为素混凝土靶。为了研究结构弹体侵彻钢筋混凝土靶的结构响应规律，王可慧等[8]进行了0.15 kg和1.5 kg的弹体在1 030～1 630 m/s速度范围内侵彻钢筋混凝土靶的实验研究，对结构弹体的结构响应、质量损失、生存极限速度等进行了分析讨论。

    本研究从实际的工程应用出发，设计了25 kg量级的超声速钻地弹，结合203 mm口径的火炮，开展了弹体在1 100～1 300 m/s速度范围内侵彻钢筋混凝土靶的实验研究，着重对比研究超声速侵彻条件下弹体的结构响应、质量损失和不同钢材料作为超声速钻地弹壳体的适应性能。

1.   实验方案

    1.1.   加载技术

  • 根据靶场火炮装置的发射能力，同时考虑到实验的经济性，选择203 mm口径的滑膛炮进行实验，弹体采用次口径设计。滑膛炮可将质量为25 kg量级的实验弹加速至1 100～1 300 m/s，在该速度条件下对弹体侵彻钢筋混凝土靶的机理进行研究，弹体飞行姿态稳定，无明显攻角。

    • 1.2.   实验弹体设计

  • 大长径比的空心结构弹体在超声速侵彻下会出现结构弯曲、弹体破裂等现象。为了研究超声速侵彻条件下的弹体结构响应、质量侵蚀和不同钢材料作为壳体材料的适用性等问题，弹体壁厚比通常设计值有所增加，以增强弹体的抗弯曲能力。实验弹体的结构和实物如图1所示，弹体主要由壳体、后端盖、惰性填充物（硅橡胶）、前后定心环、闭气环、闭气环压环装置等组成。弹体头部形状系数RCRH设计值为3.5，弹体直径D为150 mm，长径比L/D为6.0，弹体总质量M为25.3 kg。除前定心和后定心装置，弹体质量m约为20.5 kg。前定心材料为调质后的45钢，后定心材料为35CrMnSiA钢，闭气环为尼龙材料，闭气环压环为35CrMnSiA钢，直径均为203 mm，定心环和闭气环装置与弹体通过螺纹组合，使弹体在炮膛内受力均匀，与炮膛内壁配合和谐，保证不漏气、不划伤炮膛。

    钻地弹侵彻混凝土等硬目标过程中，弹体承受很高的冲击载荷作用，这对弹体材料和弹体结构强度提出了较高要求。壳体是弹体实现侵彻功能的主体承载构件，在侵彻过程中起到抵抗结构变形、保护内部装药的关键作用。弹体壳体应具有优良的力学性能，通常选择弹体壳体材料的主要依据是抗拉强度σb、屈服强度σs和断裂韧性KIC 3个参数。

    目前工程上常用的高强度钢有30CrMnSiNi2A、35CrMnSiA、G50和30CrMnSiNi2MoVE，其典型的力学性能测试结果见表1。综合考虑钢的强度和韧性，实验弹体材料选用了高强度、高韧性的G50钢和30CrMnSiNi2MoVE钢。

    • 1.3.   靶 标

  • 实验靶标采用钢筋混凝土靶，设计强度为35～40 MPa。靶体为长方形，靶内钢筋直径为10 mm，每层钢筋网格大小为150 mm×150 mm，两层钢筋网格间距为200 mm。靶标实体如图2所示，靶面尺寸为1 500 mm×1 500 mm，垂直厚度为3 m，靶标单轴抗压强度实测值为39.2 MPa，满足设计强度要求。

    • 1.4.   实验布局及测试要求

  • 在1 300 m/s速度下，根据Young[9]公式计算得到的侵彻深度为4.0 m，经数值仿真计算，弹体穿透厚度为3 m的钢筋混凝土靶后，剩余速度约为280 m/s。为方便回收实验弹体，将靶标紧靠回收山体放置。在靶标前20 m处布设天幕靶，用于获取弹体着靶前的速度。203 mm口径的火炮布设于靶标正前方约40 m处，实验布局如图3所示。

2.   实验结果及分析

    2.1.   弹体的飞行速度

  • 弹体的壳体材料为30CrMnSiNi2MoVE钢和G50钢，每种钢壳体的实验弹数量均为2发，其中：30CrMnSiNi2MoVE钢壳体弹体的编号为1#和2#，G50钢壳体弹体的编号为3#和4#。4发实验均获得了有效的数据。实验中天幕靶测试系统测得1#、2#、3#和4#弹体的飞行速度分别为1 259.18、1 307.31、1 305.47和1 309.46 m/s，与预估弹速1 100～1 300 m/s基本一致。

    • 2.2.   弹体的侵彻能力

  • 两种钢壳体的弹体以超声速侵彻厚度为3 m的钢筋混凝土靶时，4发弹体均穿透靶标，随后继续钻入靶标后的山体中。钢筋混凝土靶结构都产生严重破坏，沿厚度方向，主体结构发生较严重的断裂，如图4和图5所示。受到小口径弹体的高速撞击影响，靶标正面产生一个较大的凹坑，且靶面上产生由撞击点向四周扩展的数条裂纹，裂纹基本上是均匀分布的。沿靶标厚度方向，也可观察到多条裂纹发生了不同程度的扩展。

    Young[9]给出的侵彻深度经验公式为

    式中：D为侵彻深度（m）；K为侵彻系数，在钢筋混凝土条件下为1.8 × 10–5；S为靶标的可侵彻性，钢筋混凝土条件下为0.9；N为弹体头部形状因子，取经验值N = 0.863 × [$4R_{\rm CRH}^2$/(4RCRH − 1)]0.25；M/A为截面密度，M为弹体总质量（kg），A为横截面积（m2）；v为碰靶速度（m/s）。

    式（1）的适用范围为：弹体质量大于2 kg，侵彻速度为61～1 330 m/s。按照式（1），并依据弹体着靶速度对弹体的侵彻能力进行计算，得到侵彻深度为3.87～4.03 m。为了保障弹体的可靠回收，出靶后的弹体余速未能通过高速摄影等手段获得。回收弹体时，测得弹体侵入回收山体约5 m。回收山体的土质按黏土处理，利用式（1）进行计算，侵彻深度为5 m的黏土需要的初始速度约为190 m/s，分析得到弹体穿透靶标后的剩余速度约为190 m/s。按式（1）计算，在190 m/s的侵彻速度条件下，弹体能够侵彻厚度为0.5 m的钢筋混凝土，即在1 300 m/s的侵彻速度条件下，设计的钻地弹能够侵彻厚度为3.5 m的钢筋混凝土，说明弹体的实际侵彻能力略低于Young公式预估的能力。

    • 2.3.   弹体结构破坏分析

  • 30CrMnSiNi2MoVE钢材料的弹体（1#和2#）和G50钢材料的弹体（3#和4#）在实验后均得到回收，实验前和实验后弹体外观对比如图6所示。可观察到：撞靶后实验弹的弹身仅头部发生不同程度的侵蚀破坏，头部由卵形变为接近平头的钝形；弹身主体结构完好，后端盖与壳体连接无破坏，弹体无明显弯曲变形现象。说明撞靶速度在1 259～1 309 m/s条件下，使用30CrMnSiNi2MoVE钢和G50钢两种材料的弹体都仅表现出头部侵蚀破坏和侧壁磨蚀等明显的响应特征。

    弹体头部侵蚀是弹体超声速侵彻钢筋混凝土靶的一个明显特征，头部侵蚀改变了弹体头部形状，增大了侵彻阻力，在一定程度上影响了弹体的侵彻能力。这也解释了弹体的实际侵彻能力略低于Young公式预估能力的原因。

    此外，观察1#～4#回收弹体的前定心附近区域，发现有明显的“径缩”现象，如图6中红线标识所示。“径缩”区域容易产生应力集中，在壳体承受高强度撞击载荷作用时，该区域会首先达到强度极限，从而发生断裂破坏，继而影响弹体的结构强度。后续结合数值仿真，对这一现象的产生机理进行了初步分析。

    分别对实验前后两种钢壳体的弹体质量m、长度L和外径D进行了测量，其中实验前弹体质量不包含前定心和后定心装置，结果列于表2。分析表2发现，实验弹体质量损失为3.7%～6.9%，弹体长度变化为4.4%～10.5%；弹体外径变化为0.27%～0.54%。由此可知，超声速侵彻过程对弹体的侵蚀破坏比较严重，质量损失和弹体长度发生变化主要是由于头部遭受侵蚀破坏所致。进一步观察回收的弹体，可以看到弹体表面沿轴线方向的刻痕，弹体侧壁有一定程度的磨蚀，弹身外径较实验前有所减小，这是由于侵彻过程中弹壁和钢筋混凝土靶之间的撞击以及相对运动产生的剪力和摩擦所致。

    进一步观察回收弹体的头部，可见头部轮廓变化明显，头部顶端接近平头但也凹凸不平，如图7所示。因此对弹体头部的侵蚀机理分析如下：（1）弹体超声速侵彻钢筋混凝土靶体时，弹头和靶体之间发生剧烈作用，弹体头部区域受到的压力超过弹体材料的屈服强度，头部局部区域进入塑性流动状态；（2）弹头与靶体的接触面在撞击时产生高压，变形和摩擦会产生高温，由于热、力学环境超过材料强度极限，因而引起头部局部剪切破坏；（3）侵彻前端的能量在头部表面产生局部的高温和高压，使得弹体头部表面材料出现热软化或熔化，弹体在沿轴向运动的过程中，与混凝土材料发生冲击和相互运动，在冲击压缩应力和温升软化的共同作用下，弹体头部在混凝土硬度较高的骨料切削作用下产生非均匀性的侵蚀破坏。

    综上，弹体头部的侵蚀效应是弹体表面材料与混凝土骨料相互作用的一个复杂过程，弹体初始速度越高，与骨料发生侵蚀作用的持续时间越长，质量损失越大。对比30CrMnSiNi2MoVE钢和G50钢两种高强度材料，在撞靶速度基本相同的条件下，G50钢弹体头部质量损失相对较小，即钢壳体材料的抗拉强度和屈服强度越高，超声速侵彻条件下弹体抵抗硬骨料切削的能力越强，表现为弹体头部遭受侵蚀的程度较小。因此，强度高的G50钢更适合用于超声速侵彻弹的壳体材料。

    • 2.4.   弹靶作用结构响应分析

  • 混凝土材料采用HJC模型，参数取值如下：密度为2 240 kg/m3，弹性模量为14.86 GPa，抗压强度为40 MPa，锁变体积应变为0.04，剪切屈服应力τ0 = (1 – λ/3)σ0，强度模量参数λ为0.61。

    弹体材料采用Johnson-Cook模型，弹体仿真模型如图8所示。弹体初始撞靶速度为1 200 m/s，0°着角和0°攻角条件下对厚度为3 m的钢筋混凝土靶的侵彻能力仿真结果如图9所示。计算结果表明，弹体超声速侵彻厚度较大的钢筋混凝土靶时，在迎弹面方向的靶体表面开坑，后续是和弹体外径比较接近的隧道区。弹体具备穿透厚度为3 m的钢筋混凝土靶的能力，穿透靶标后剩余速度约为280 m/s，侵彻弹道发生一定程度的向下偏转，偏转角度约为0.5°，侵彻弹道较理想。穿透靶标后弹体呈低头姿态飞行，相较于初始姿态角0°，姿态偏转角度约为10°。超声速撞击钢筋混凝土靶过程中弹体承受的过载变化曲线如图10所示，当弹体头部撞击靶面时产生过载峰值，最大撞击过载约42 498g。

    两种钢材料壳体的塑性变形如图11所示。结果表明，G50钢和30CrMnSiNi2MoVE钢材料的壳体头部都遭受到不同程度的侵蚀破坏，相较于弹体壳身，壳体头部顶端塑性应变区明显，且头部顶端出现明显的不对称破坏现象，头部顶端上侧侵蚀破坏更为严重。结合图9结果，分析认为，由于弹体头部侵蚀破坏的不对称性，导致头部受力不均匀，从而影响了弹体侵彻厚靶标时的弹道稳定性，弹道发生向下偏转。相较于30CrMnSiNi2MoVE钢壳体，G50钢壳体头部侵蚀程度小，质量损失小。从图11还可得到，在壳体前定心附近区域也出现了较明显的塑性应变区，与图6中回收弹体前定心附近区域出现明显的“径缩”实验现象相一致。因此对“径缩”现象的机理分析如下：（1）前定心环外直径为203 mm，弹壳体外直径为150 mm，超声速条件下弹体头部首先撞击钢筋混凝土靶，在开坑区前定心可能受到较小的作用力，未发生破坏，而在开坑区与隧道区的过渡区域，前定心受到的撞击力增大，继而发生破坏，冲击波传入弹体，前定心附近区域产生局部的塑性变形；（2）为了与前定心环连接，且保障壳体本体强度不受影响，一般将壳体上的连接螺纹设计为M155×2，稍大于壳体外径150 mm，因此在隧道区，该连接螺纹处壳体与钢筋混凝土靶产生相互摩擦和撞击等作用，撞击冲击波持续传入弹体，使得连接螺纹附近区域产生塑性变形，且塑性变形程度随着连接螺纹处壳体与靶标持续作用时间的增长而增大，最终形成明显的局部“径缩”现象。

3.   结 论

  • 从工程应用性出发，设计了超声速钻地结构弹，开展了25 kg量级弹体在1 100～1 300 m/s速度条件下侵彻钢筋混凝土靶的实验，着重研究了弹体超声速侵彻钢筋混凝土靶的结构变形和质量损失，并结合数值仿真对弹体侵彻钢筋混凝土靶过程中的动态响应进行了初步分析，与实验结果进行了对比讨论，得到了如下主要结论。

    （1）采用合适的次口径发射技术，利用口径为203 mm的滑膛炮能够将25 kg量级侵彻弹体的发射速度提高到1 259～1 309 m/s，侵彻弹体姿态稳定，无明显攻角。

    （2）实验回收的弹体无明显弯曲变形和主体结构破坏，说明本研究中设计的结构弹能够承受1 259～1 309 m/s速度下的正侵彻过载。在主体结构基本完好的情况下，弹体高速侵彻钢筋混凝土靶的过程中主要产生以头部侵蚀破坏和侧壁磨蚀为代表的结构变形破坏模式，头部产生明显的质量损失。而且由于头部破坏的不均匀性和不对称性，侵彻弹道会发生一定程度的偏转。由于头部钝化增大了侵彻阻力，也影响了弹体的侵彻深度。

    （3）对比30CrMnSiNi2MoVE钢和G50钢壳体弹体的破坏程度，强度高的G50钢更适合用于超声速侵彻弹的壳体材料。

    （4）次口径发射条件下，需合理设计定心结构，特别是前定心环结构，在满足火炮发射强度的前提下，应考虑在前定心环设计应力槽结构，使弹体在撞击靶标时前定心环及时发生解体性破坏，避免产生明显的“径缩”现象。
