冲击试件由碳纤维-闭孔泡沫铝夹芯板组成，面板为T700碳纤维板，基体材料为环氧树脂，上下面板均为8层，单层厚度为0.125 mm，具体结构如图1所示。

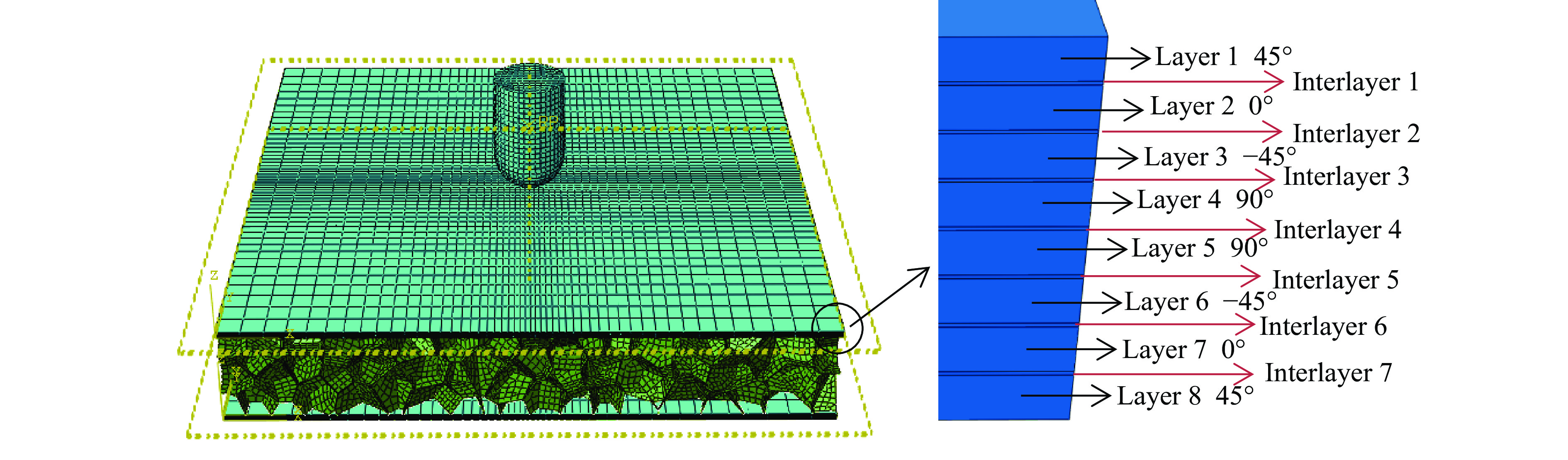

图2给出了有限元模拟的三维模型。碳纤维面板的网格划分采用渐进过渡的疏密网格，网格密度从板中间到两边依次降低，网格单元类型为C3D8R，层间界面采用Cohesive单元，单层厚度为0.01 mm，网格单元类型为COH3D8。芯层闭孔泡沫铝使用3D Voronoi随机模型建模，首先根据芯层的体积、相对密度等进行相关计算得出形核点的个数，给定空间内任意一个胞元核点坐标，采用Matlab软件中的随机函数并经过多次循环得到所有的核点坐标，通过MPT_Voronoi工具箱得到随机模型，随机模型中所有胞元的节点和面的坐标信息以ANSYS命令流的格式生成txt文本，将其导入ANSYS中，得到闭孔泡沫铝的几何模型，最后再以iges格式输出，在Hypermesh中划分网格，最终将其导入ABAQUS软件与碳纤维面板及锤头装配后进行相应计算^[7]。闭孔泡沫铝芯层基体材料为Al6061-T6，有限元网格单元类型为S4R，面板与芯层之间采用通用接触。

夹芯板四周固支，冲击部位位于板中心，整个模型采用通用接触。面板为100 mm × 100 mm的正方形，芯层厚度以及冲击能量视结构类型而定，夹芯板的上下面板均为[45°/0°/−45°/90°]_s铺层的碳纤维板。

采用三维Hashin损伤失效准则^[8-10]模拟落锤冲击下T700碳纤维面板层内的失效模式，具体的失效准则如下。

纤维拉伸失效（σ₁₁ ≥ 0）

纤维压缩失效（σ₁₁ < 0）

基体拉伸失效（σ₂₂ + σ₃₃ ≥ 0）

基体压缩失效（σ₂₂ + σ₃₃ < 0）

式中：F_ft表示纤维拉伸断裂，F_fc表示纤维挤压断裂，F_mt表示基体拉伸断裂，F_mc表示基体挤压断裂，X_t、X_c分别表示1方向的拉伸强度和压缩强度，Y_t、Y_c表示2方向的拉伸强度和压缩强度，S₁₂表示12层间剪切强度，S₂₃表示23层间剪切强度，σ₁₁、σ₂₂、σ₃₃为3个方向的正应力，τ₁₂、τ₂₃、τ₁₃为3个方向的剪应力。

以上4种损伤模式的相关材料参数如表1所示，其中E₁、E₂分别表示1、2方向的弹性模量，G₁₂、G₁₃和G₂₃为剪切模量分量，ν为泊松比，ρ为密度。

层间的损伤采用内聚力(Cohesive)单元^[12]模拟。内聚力单元可以有效模拟分层损伤的起始、扩展以及最终分层的发生^[13]。具体材料参数见表2^[14]，表中K_nn、K_ss、K_tt为内聚力模型刚度，N、S、T分别表示3个方向的拉伸强度，G₁、G₂、G₃分别表示3个方向的断裂能。

闭孔泡沫铝芯层基体材料为Al6061-T6，其应力-应变关系采用Johnson-Cook本构方程^[15]描述。Johnson-Cook本构方程表达式为

基于Johnson-Cook本构模型的失效表达式为

式中：${\varepsilon } $为应变，${{\dot \varepsilon }^*} $为等效应变率，$\varepsilon _{\rm u}^{\rm f} $为失效应变，A为静态屈服强度，B为应变硬化模量，C为应变率敏感系数，T^*为无量纲温度，n为应变硬化因子，m为温度软化因子，D₁～D₄为材料参数。材料参数见表3。

以冲击能量为91.7 J、上下碳纤维面板铺层为[45°/0°/-45°/90°]_s、闭孔泡沫铝芯层相对密度为10%、边界条件为四周固支、冲击部位为板中心为例来验证模型的有效性。在进行网格划分时，经过反复计算尝试，碳纤维面板的网格划分采用渐进过渡的疏密网格来提高有限元的计算效率。

图3给出了夹芯板的能量-时间曲线、系统动能-时间曲线和沙漏能-时间曲线。夹芯板的内能和系统动能峰值分别为92.3 J和91.2 J，都与冲击总能量相差不超过1%，说明整个系统的能量是守恒的，夹芯板的吸能曲线以及能量-位移曲线（见图4）都与文献[16-17]中的曲线趋势一致，验证了模型及模拟过程的正确性。伪应变能的峰值为4.48 J，占冲击总能量的比值小于5%，说明沙漏能是可以控制的。

为研究不同冲击能量下碳纤维-泡沫铝夹芯板的变形模式，选取3种冲击能量33.0、58.7、91.7 J，分别对相同的夹芯板进行冲击。通过控制冲击速度为6、8、10 m/s实现3种不同能量的冲击，泡沫铝芯层的相对密度为10.0%。

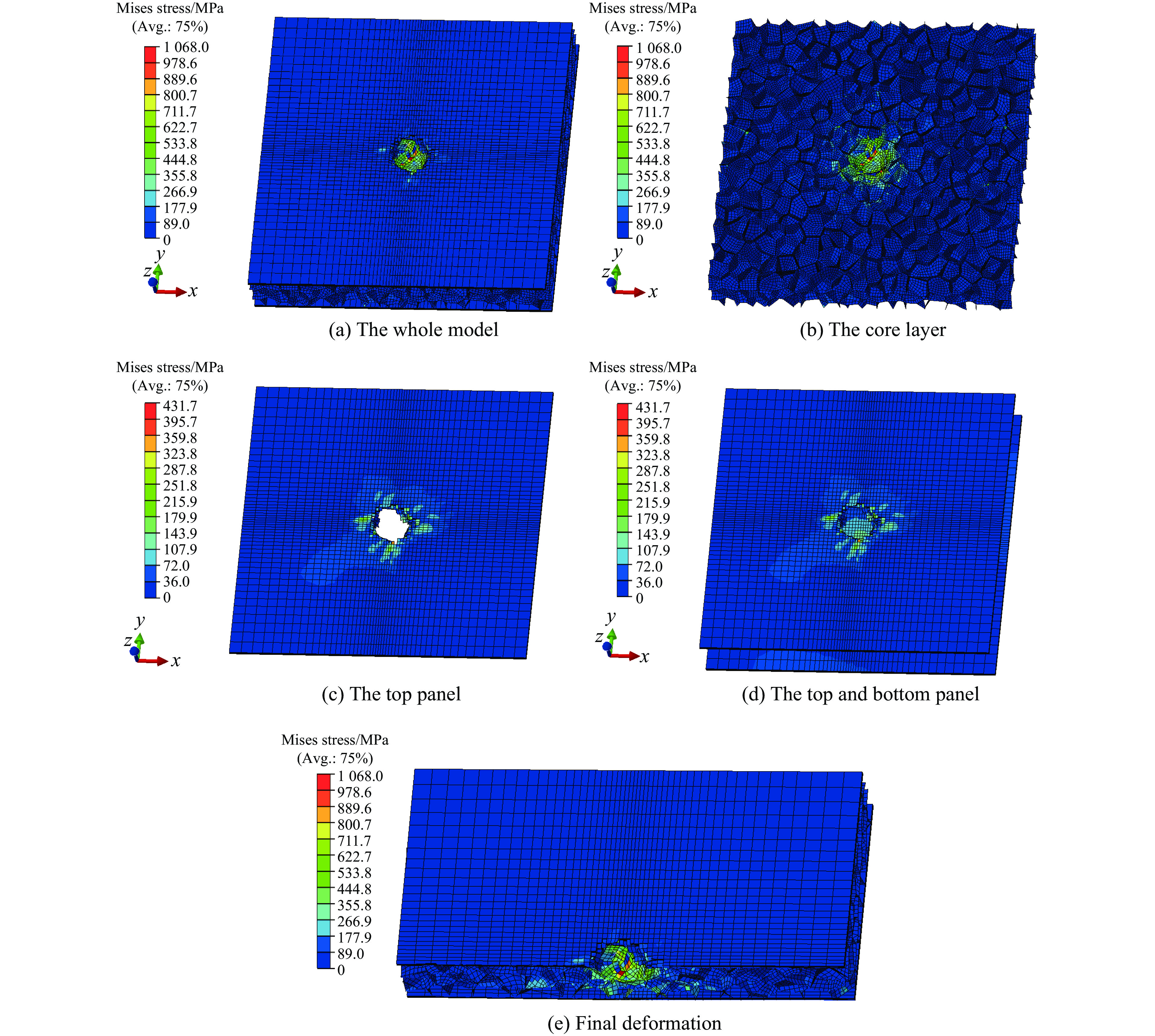

图5给出了不同冲击能量下夹芯结构的冲击载荷-时间曲线，图6给出了碳纤维面板和芯层的破坏模式。结合图5与图6可以看出，在夹芯板的冲击过程中，锤头作用区域的面板和芯层均发生局部破坏。在冲击起始阶段，碳纤维面板和芯层共同承受冲击力，冲击力迅速上升；随着冲击的继续，上层面板发生破坏直至被撕裂(见图6(a)和图6(c))，芯层的泡沫铝被压缩并且出现明显的塑性变形，塑性变形的区域如图6(b)所示；冲击载荷达到峰值并出现一个较长的“平台区”，然后开始下降。冲击能量的大小决定了“平台区”冲击力的大小，冲击能量越大，冲击载荷的峰值就越高。表4给出了冲击过程中后面板的撕裂层数，冲击能量越大，后面板撕裂的层数越多。

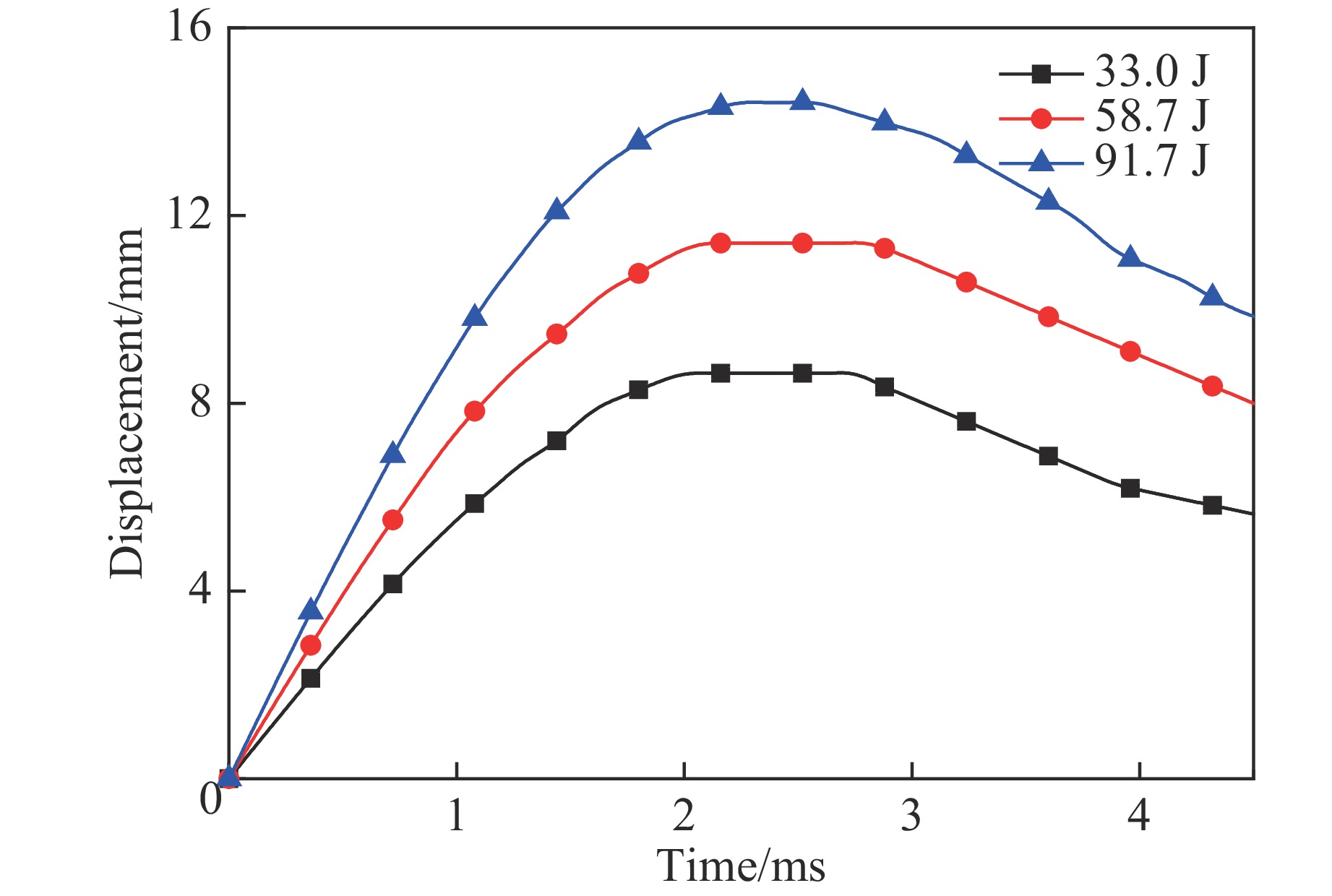

图7给出了锤头位移随冲击时间的变化趋势。冲击起始阶段锤头位移增大，在冲击时间2.2 ms附近时，冲击位移达到最大值，之后减小。图8给出了动能随时间变化的曲线。冲击动能在2.2 ms之前一直减小，2.2 ms之后又变大，说明2.2 ms之后冲击过程已经完成，锤头发生回弹，同时冲击力减小，直到冲击力下降为零，冲击过程结束。可见，冲击持续时间与冲击能量并无关系，在不同的冲击能量下，冲击过程完成的时间没有明显差异。

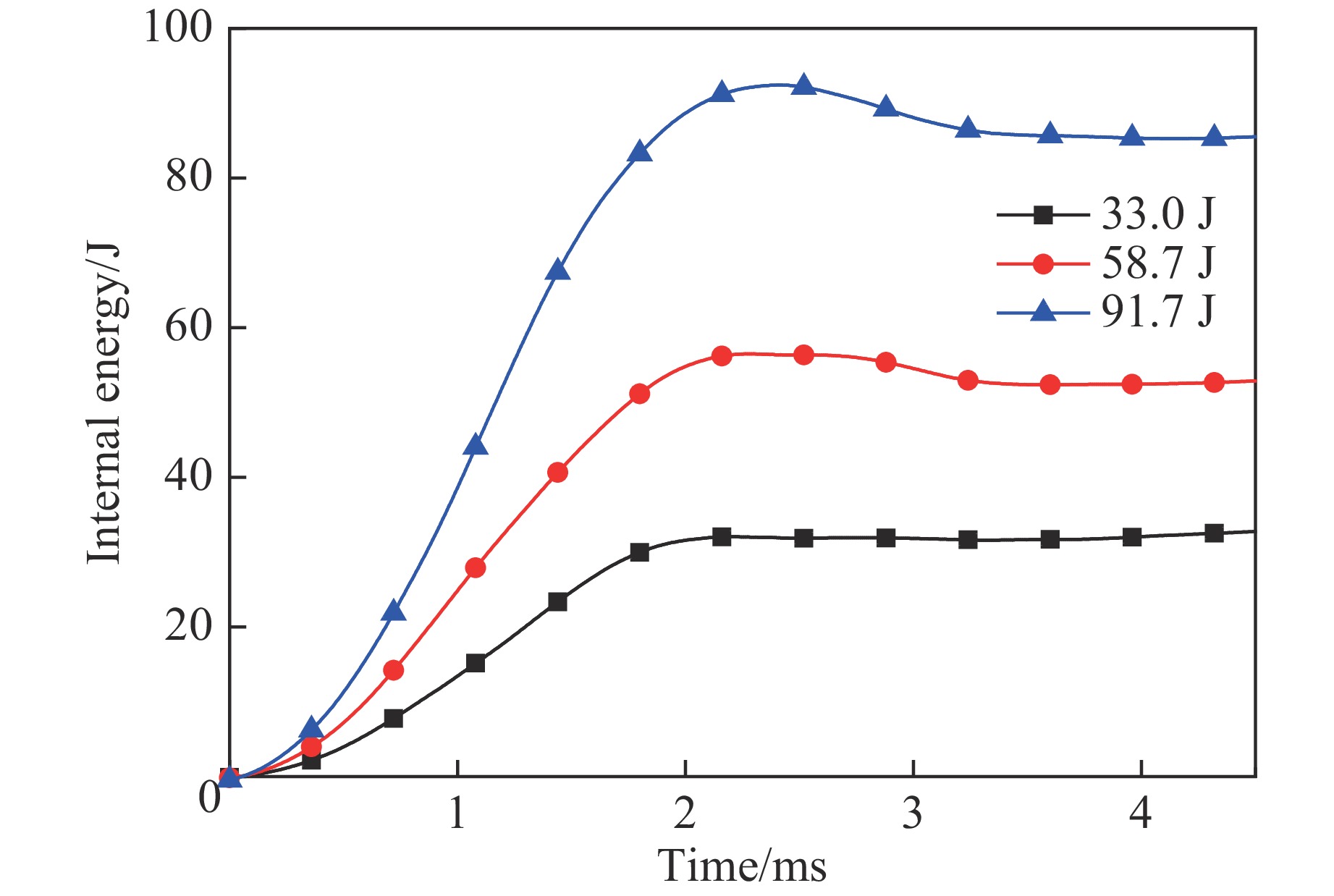

图9给出了夹层结构内能随时间的变化曲线。在整个冲击过程中，夹层结构的内能先增大后减小，最后趋于稳定。内能大小用来表示夹层结构吸收的能量。图10给出了冲击能量与夹芯板后面板的位移的关系。在一定范围内，随着冲击能量的增大，后面板的最终位移也增大。

芯层的相对密度和芯层高度对夹芯板抗冲击性能都有影响。为研究芯层不同相对密度与芯层高度的耦合作用对碳纤维-泡沫铝夹芯板抗冲击性能的影响，保持芯层质量不变，设计5种夹芯结构，按照芯层相对密度从小到大（或芯层高度从大到小）对其进行编号，分别记为1^#、2^#、3^#、4^#和5^#，初始冲击能量为33.0 J，参数如表5所示。

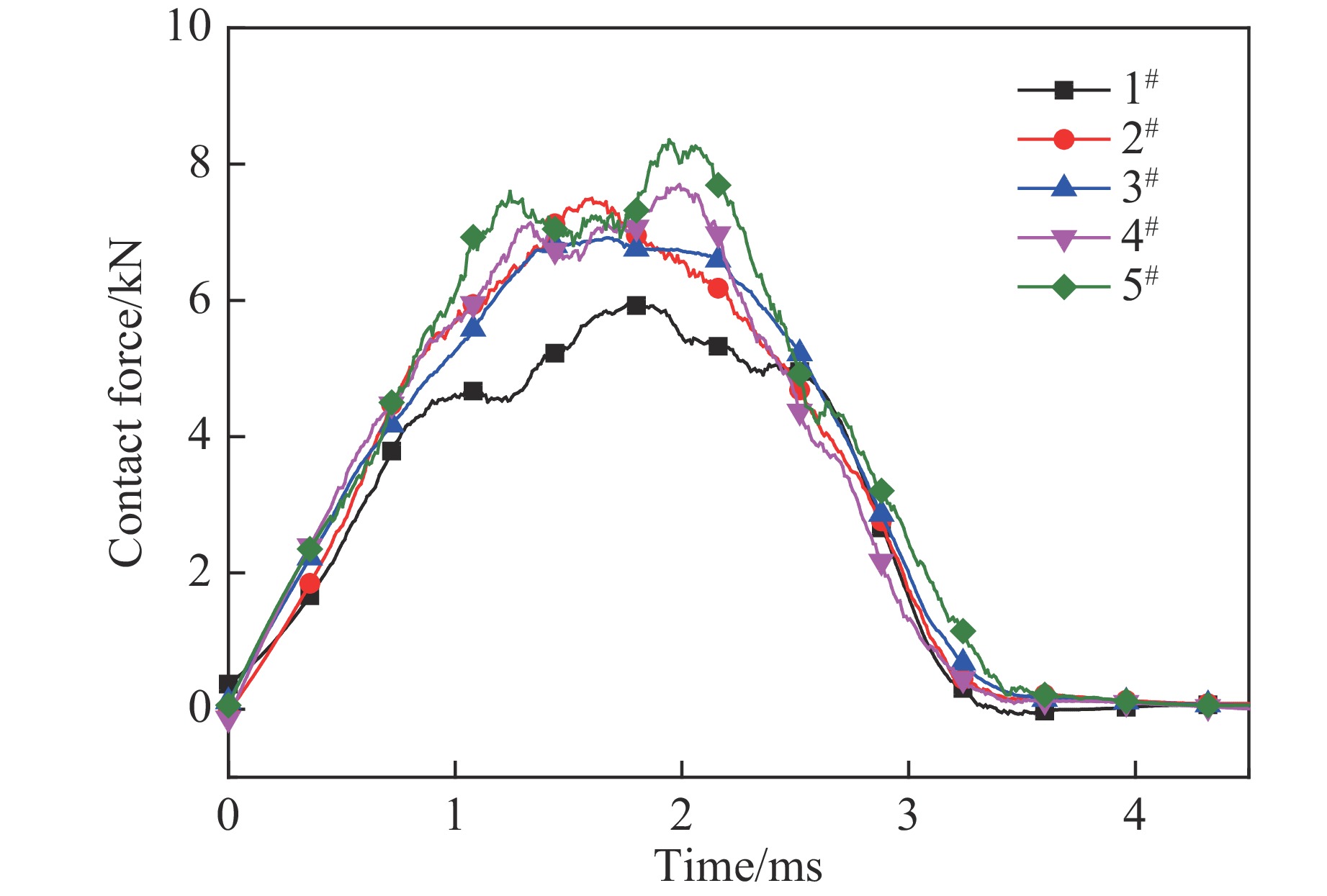

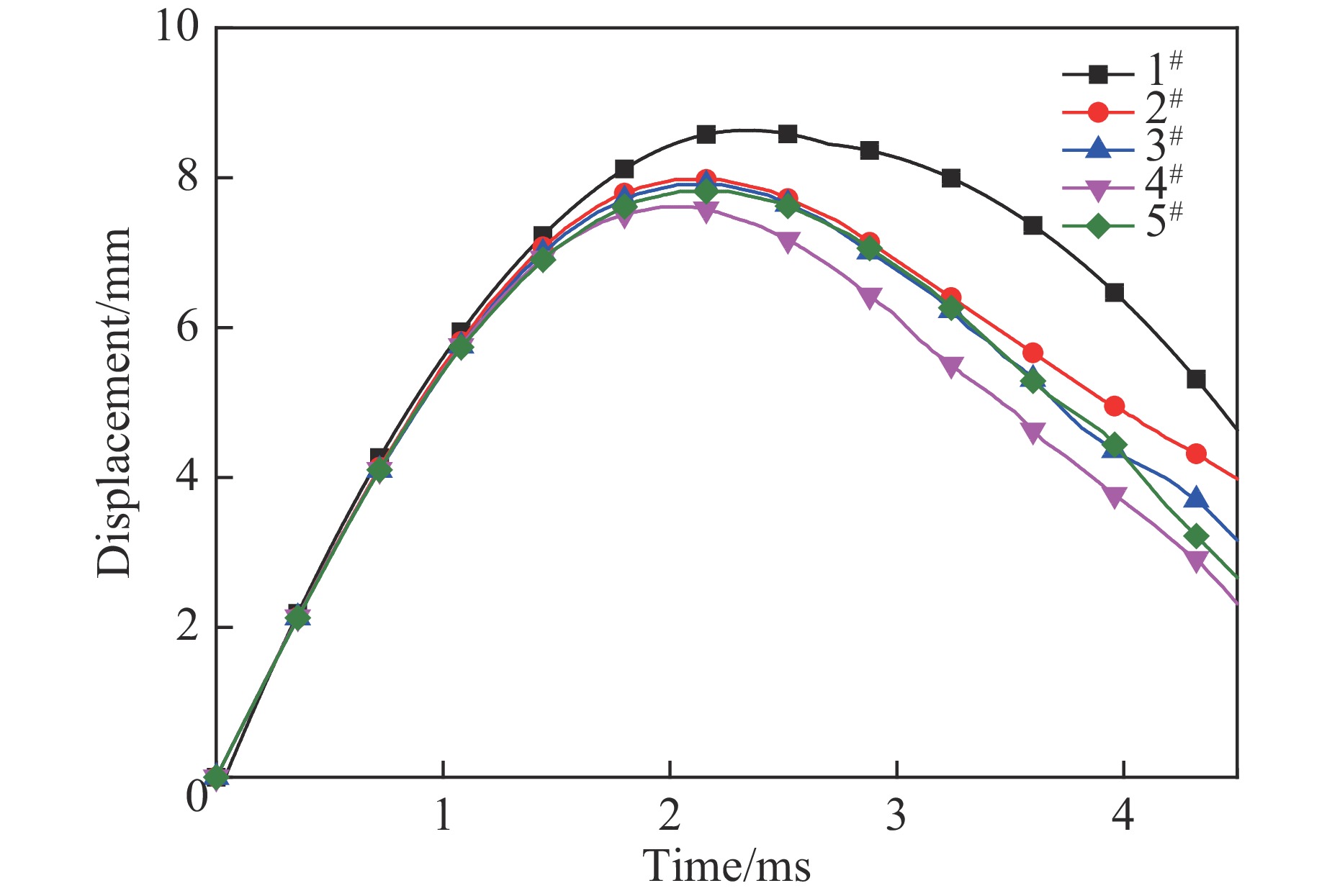

图11、图12分别显示了5种夹芯结构受冲击时，锤头的冲击载荷-时间曲线和锤头位移-时间曲线。可以看出，在初始冲击能量相同的条件下，芯层相对密度为10.0%（厚度为15 mm）时，冲击力峰值明显小于其他4种相对密度下的峰值，“平台区”时间更长，锤头最大位移也更大。

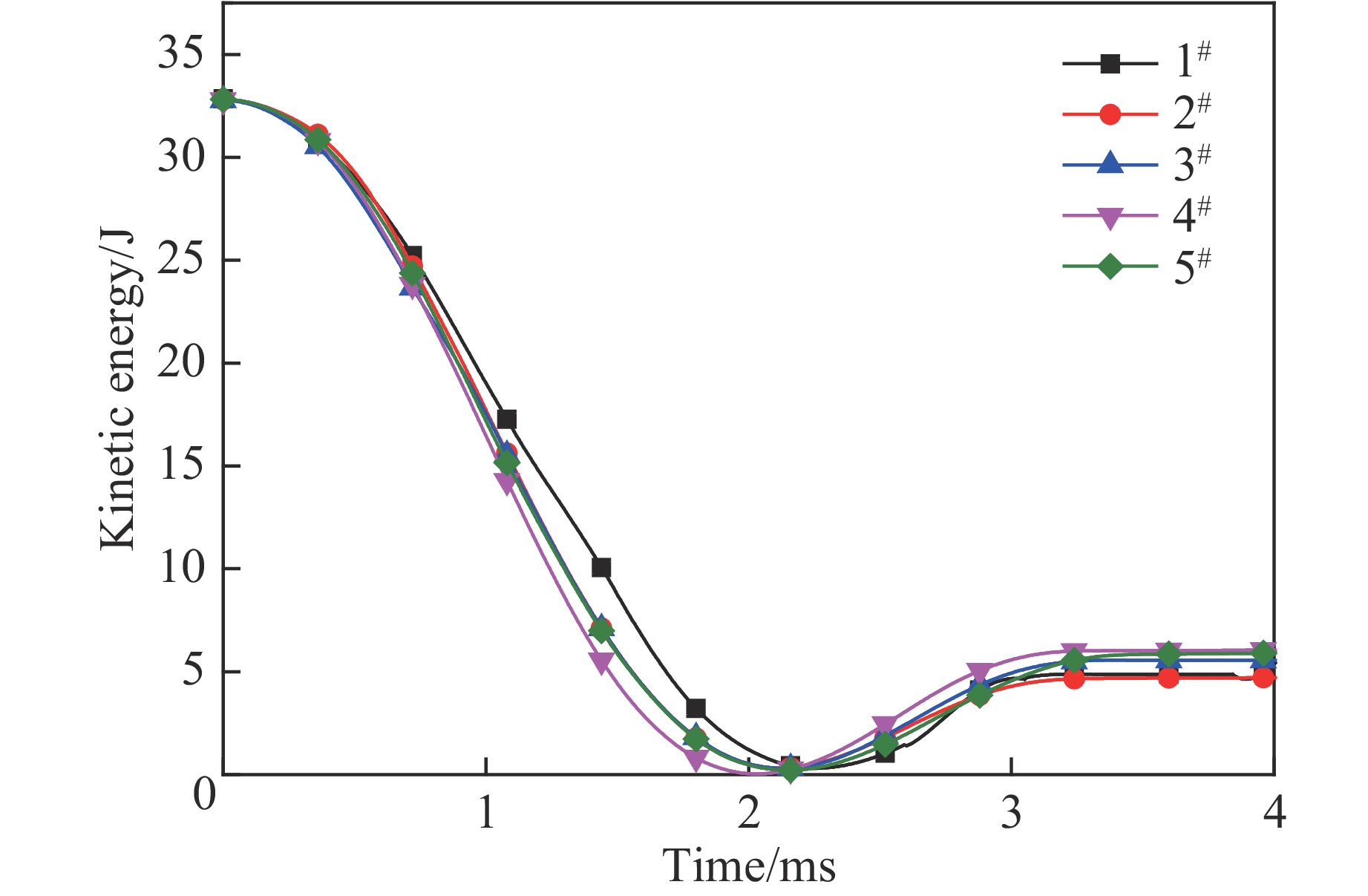

图13给出了5种夹芯板受冲击时锤头的动能-时间曲线，锤头动能的变化趋势基本相同。因此芯层质量一定时，芯层相对密度和厚度在一定范围内，冲击过程中冲击动能无显著变化。

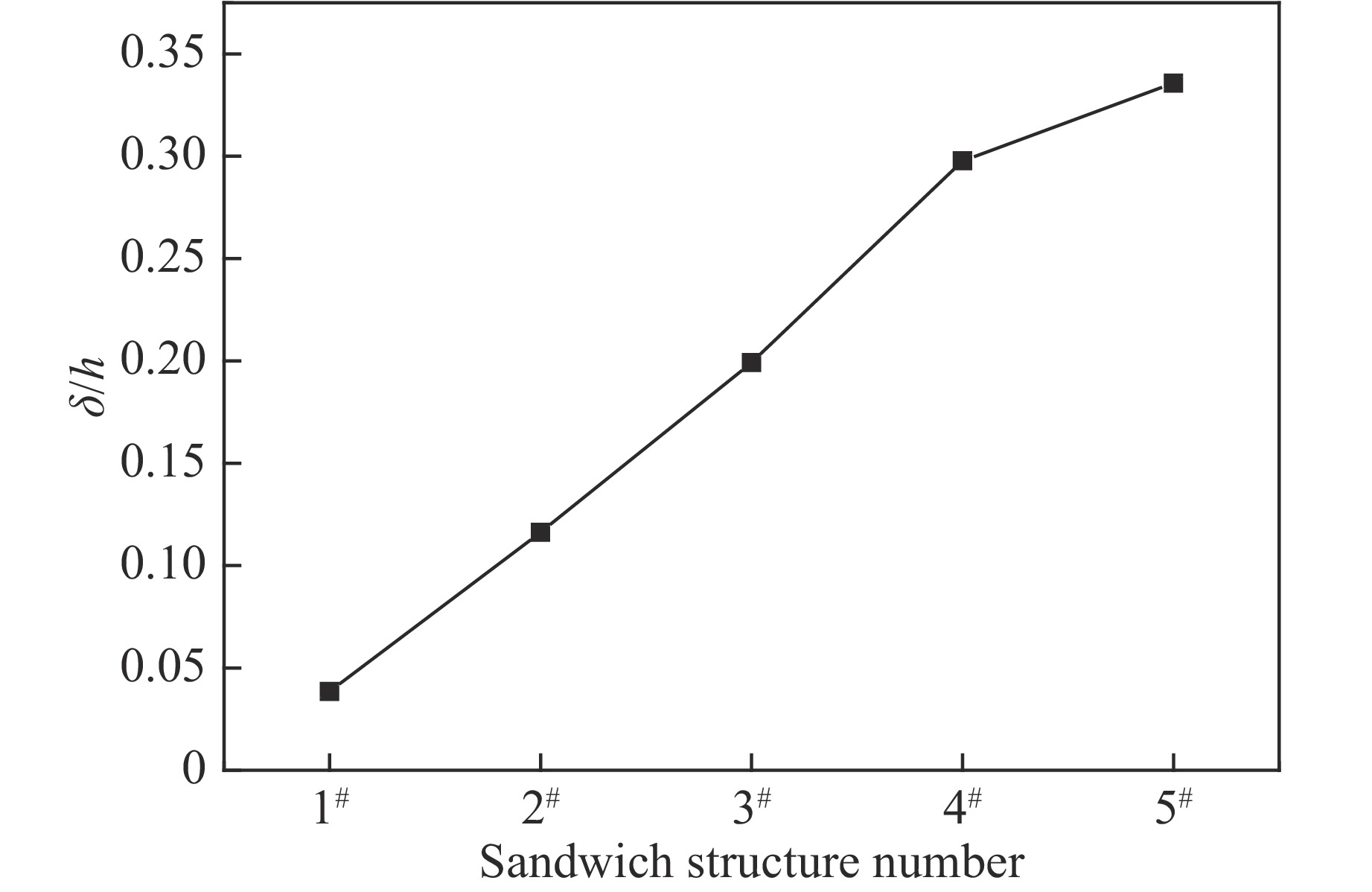

图14给出了5种不同夹芯板的芯层的塑性耗散能-时间曲线。可以看出，3^#结构的塑性耗散能较其他4种结构大。图15给出了不同结构后面板最大位移与芯层厚度的比值（δ/h）。可以看出：不同结构的后面板最大位移与芯层厚度的比值不同；随着芯层相对密度的增大和芯层厚度的减小，夹芯板的后面板最大位移与芯层厚度的比值增大，抗冲击性能变差。

图16给出了5种结构的后面板各层纤维的最大应力变化曲线。可以看出，随着芯层相对密度的提高和厚度的减小，各层上的最大应力总体呈现增大趋势。

5种结构后面板的撕裂程度见表6。不同结构的芯层相对密度增加，芯层高度减小，后面板撕裂层数逐渐增加。

在本研究的5种结构中，当芯层相对密度为15.0%时，芯层相对较薄，冲击载荷峰值较小，芯层的塑性耗散能较大，并且后面板的最大位移也相对较小，后面板剩余3层未撕裂，仍然具有一定的承载能力，所以认为在芯层质量保持一定的情况下，结构类型3^#为最优的芯层相对密度与厚度耦合设计。

为研究不同边界条件对碳纤维-泡沫铝夹芯板抗冲击性能的影响，使用简支和固支两种边界条件，冲击能量为33.0 J，分别对相同的夹芯板进行冲击，芯层相对密度为10.0%。

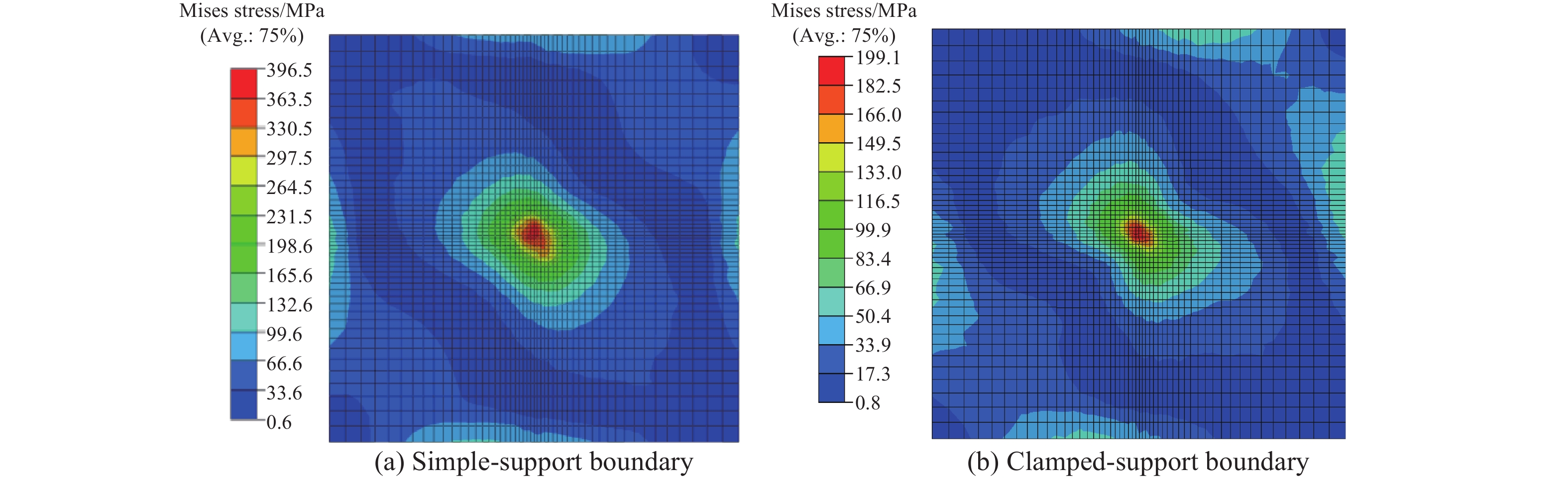

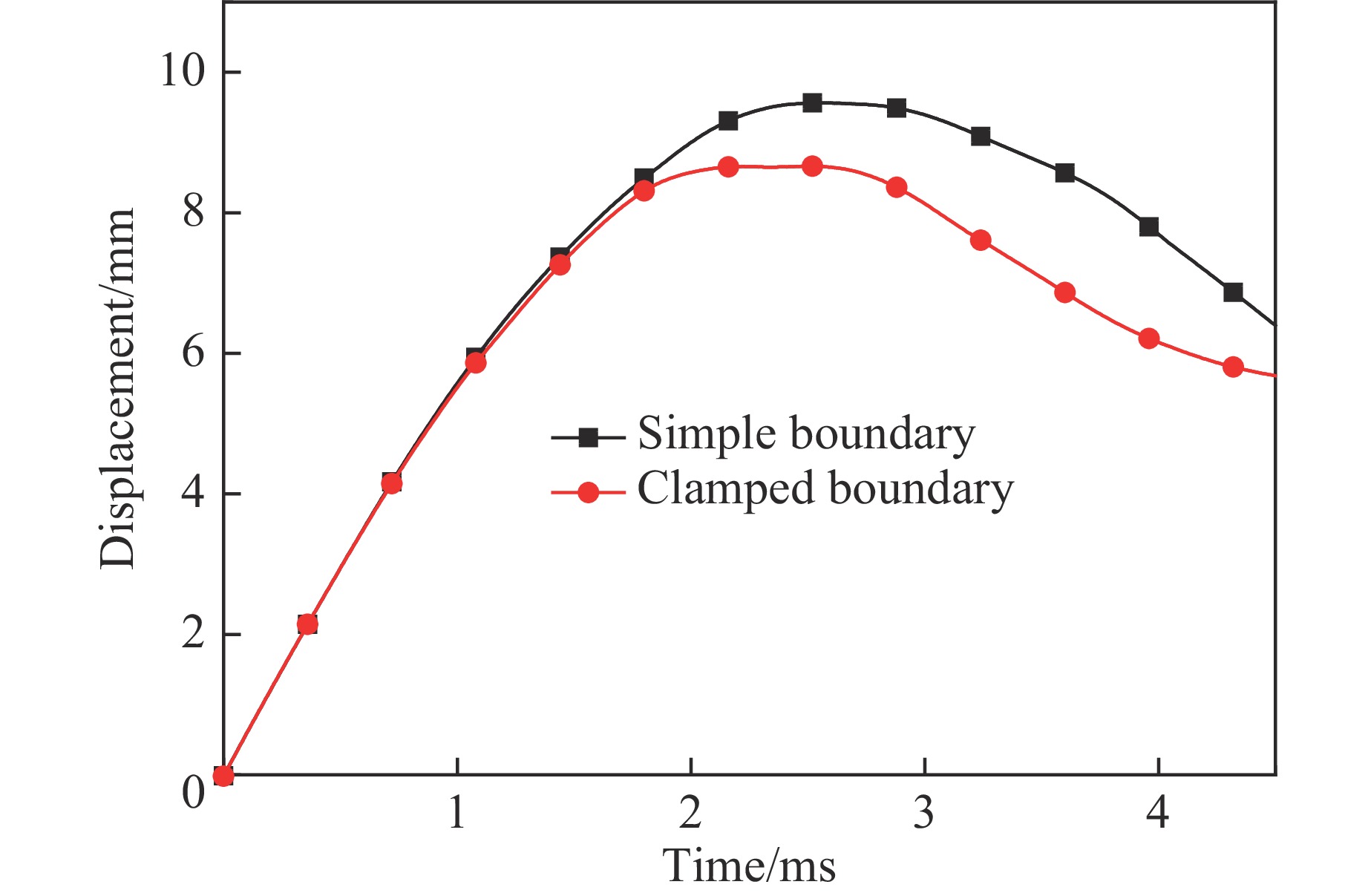

结合图17、图18和图19可以看出，边界条件为四边简支时，冲击完成所需时间比固支边界更长，锤头位移的峰值更大，后面板的最大应力是固支条件下的1.99倍。简支条件下后面板最大应力大于固支条件，说明四边固支的夹芯板的抗冲击性能更好。

为研究碳纤维面板-泡沫铝芯层结构抗低速冲击响应，对复合材料夹芯结构受低速冲击载荷进行了有限元仿真，建立了低速冲击T700碳纤维-泡沫铝夹层板的有限元模型，分析了复合材料夹芯结构在落锤冲击下的损伤起始、损伤扩展和最终破坏模式，通过锤头的接触力、位移、夹芯板的内能、后面板的最大位移研究夹层结构的能量吸收情况及抗冲击特性，主要得出如下结论。

(1) 给出了碳纤维-泡沫铝夹芯板落锤低速冲击下的损伤失效区域，结果显示夹芯结构可以有效地吸收冲击能量。随着冲击能量的增大，夹层结构面板的失效层数增多，冲击载荷的峰值增大，结构塑性变形吸收的能量也增大，后面板的最大位移增大。

(2) 保持冲击能量不变，设计面板铺层不变、芯层相对密度在10.0%～20.0%之间的5种结构，通过改变芯层的厚度，使芯层质量一定。在这5种芯层相对密度与厚度的耦合关系中，芯层相对密度15.0%、厚度10 mm为最优的耦合方式，使得结构既满足一定的抗冲击性又不至于太厚。为实际工程中平衡防护层的厚度、质量与抗冲击性能的需求提供了设计指导。

(3) 相同能量冲击下，四周固支的夹芯板的抗冲击性能较四周简支更好。
