宽带激光辐照平面厚靶的侧向散射

,  ,  ,  ,  ,  ,  ,  ,

downloadPDF

上一篇

下一篇

龙欣宇, 熊俊, 安红海, 谢志勇, 王佩佩, 方智恒, 王伟, 孙今人, 王琛. 宽带激光辐照平面厚靶的侧向散射[J]. 物理学报, 2024, 73(22): 225202-1. doi: 10.7498/aps.73.20240823
引用本文: 龙欣宇, 熊俊, 安红海, 谢志勇, 王佩佩, 方智恒, 王伟, 孙今人, 王琛. 宽带激光辐照平面厚靶的侧向散射[J]. 物理学报, 2024, 73(22): 225202-1. doi: 10.7498/aps.73.20240823
shu
Xin-Yu Long, Jun Xiong, Hong-Hai An, Zhi-Yong Xie, Pei-Pei Wang, Zhi-Heng Fang, Wei Wang, Jin-Ren Sun, Chen Wang. Broadband laser driven near-forward scattering light of planar film target[J]. Acta Physica Sinica, 2024, 73(22): 225202-1. doi: 10.7498/aps.73.20240823
Citation: Xin-Yu Long, Jun Xiong, Hong-Hai An, Zhi-Yong Xie, Pei-Pei Wang, Zhi-Heng Fang, Wei Wang, Jin-Ren Sun, Chen Wang. Broadband laser driven near-forward scattering light of planar film target[J]. Acta Physica Sinica, 2024, 73(22): 225202-1. doi: 10.7498/aps.73.20240823
shu

宽带激光辐照平面厚靶的侧向散射

  • 中国工程物理研究院上海激光等离子体研究所, 上海　201800

    • 作者简介: 龙欣宇. E-mail: longxinyu21@gscaep.ac.cn .
    通讯作者: E-mail: sunjinren@263.net.;  E-mail: wangch@mail.shcnc.ac.cn.

  • 中图分类号: 52.38.-r, 52.35.Mw, 52.38.Bv

Broadband laser driven near-forward scattering light of planar film target

  • Shanghai Institute of Laser Plasma, China Academy of Engineering Physics, Shanghai 201800, China

    • Corresponding authors: E-mail: sunjinren@263.net.;  E-mail: wangch@mail.shcnc.ac.cn.

  • MSC: 52.38.-r, 52.35.Mw, 52.38.Bv

  • 摘要: 激光等离子体不稳定性(laser plasma instability, LPI)是惯性约束聚变(inertial confinement fusion, ICF)点火过程中的关键问题之一, 多年来受到了广泛的关注. 其中, 宽带激光被认为是解决LPI问题的一个有效途径, 并且目前已经有了大量的模拟研究和少量背向、近前向散射的实验研究, 但是仍然需要侧向散射的实验研究作为补充. 因此, 基于输出达数百焦耳的宽带二倍频激光装置“昆吾”, 本文针对宽带激光与传统窄带激光驱动平面厚靶产生的等离子体不稳定性的侧向散射以及超热电子产额设计实验. 实验结果表明, 功率密度为1×1015 W·cm–2的宽带激光激发的侧向受激布里渊散射(stimulated Brillouin scattering, SBS)与侧向受激拉曼散射(stimulated Raman scattering, SRS)在不同角度下的光谱和份额与窄带激光存在显著差异. 进一步分析发现, 宽带条件下侧向的超热电子份额整体高于窄带, 而此时宽带条件下小角度近前向、小角度近背向的SRS份额却远低于窄带, 初步的定性分析认为此时SRS可能不是超热电子的主要产生机制, 认为此时可能是PDI对超热电子的产生起了主导作用.
    Abstract: Laser-plasma instability (LPI) is one of the key problems in the ignition process of inertial confinement fusion (ICF), and has been extensively studied in theory, simulation, and experiment for many years. Broadband laser, due to its low temporal coherence, can reduce the effective electric field strength when interacting with plasma and disrupt the phase-matching conditions of LPI, thus an effective approach to solving LPI issues is considered. Current extensive simulation studies indicate that broadband laser can suppress the generation of phenomena such as stimulated Brillouin scattering (SBS), stimulated Raman scattering (SRS), and two-plasmon decay (TPD) to some extent. There are also a few backward scattering experimental studies, but more experimental researches, such as side-scattering, are still needed. Therefore, based on the broadband second harmonic laser facility “Kunwu”, the experiments are designed for studying the lateral scattering of critical density plasma driven by broadband laser and traditional narrowband laser, and the production of hot electrons as well in this work. The experimental results show that the side SBS spectra and side SRS spectra and portions at different angles excited by broadband lasers with a power density of 1×1015 W/cm2 are significantly different from those by narrowband lasers. Further analysis reveals that the overall portion of transverse hot electrons in broadband laser cases is higher than that in narrowband laser case. However, for broadband laser, the portion of SRS at small forward angle and backward angle are significantly lower than that for narrowband laser. Preliminary qualitative analysis suggests that SRS may not be the main mechanism for hot electron generation in this case, and that PDI might play a dominant role in generating hot electrons.
  • 加载中

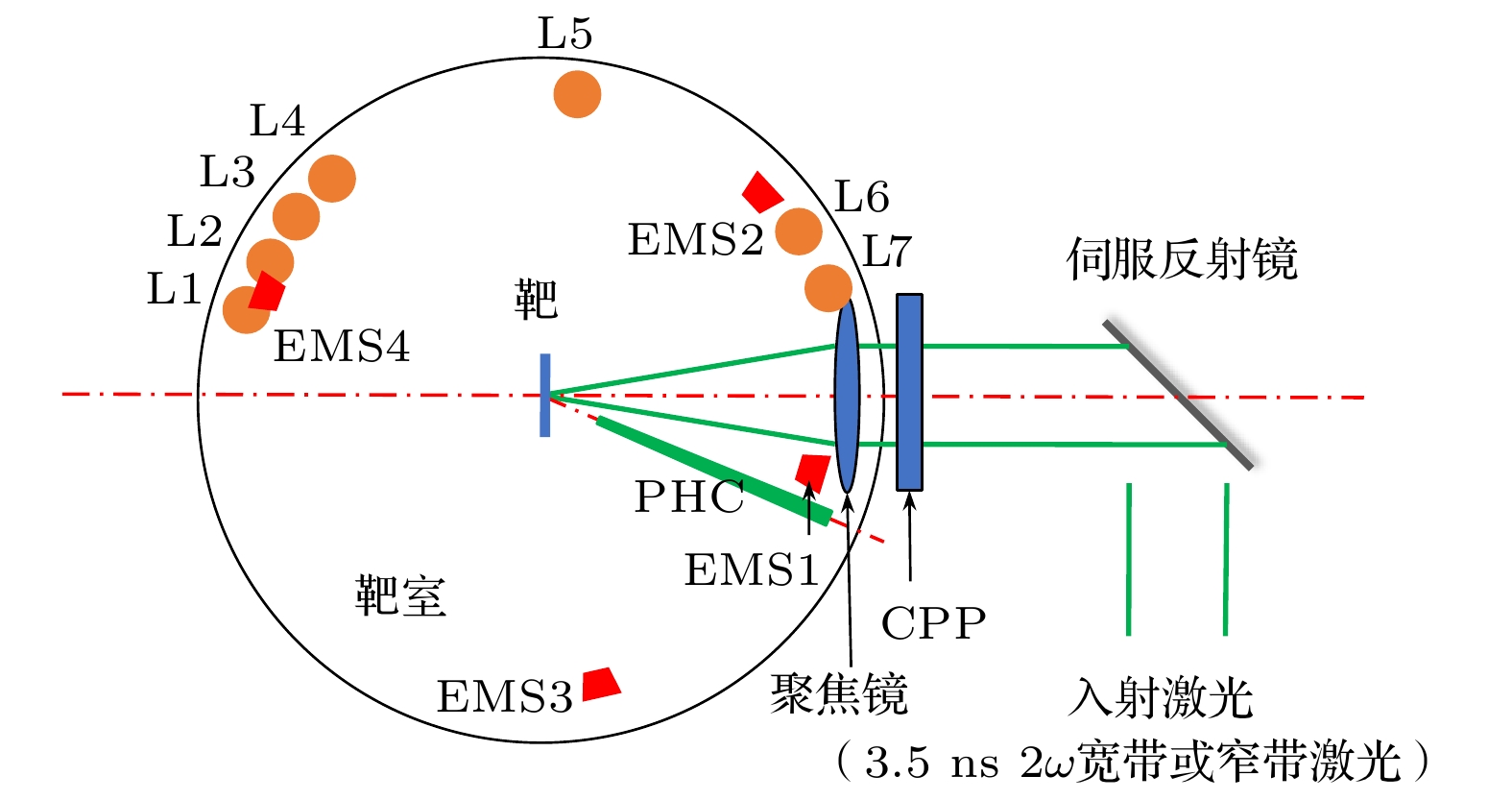

  • 图 1  实验方案示意图

    Figure 1.  Sketch of the experimental setup.

    下载: 全尺寸图片 幻灯片

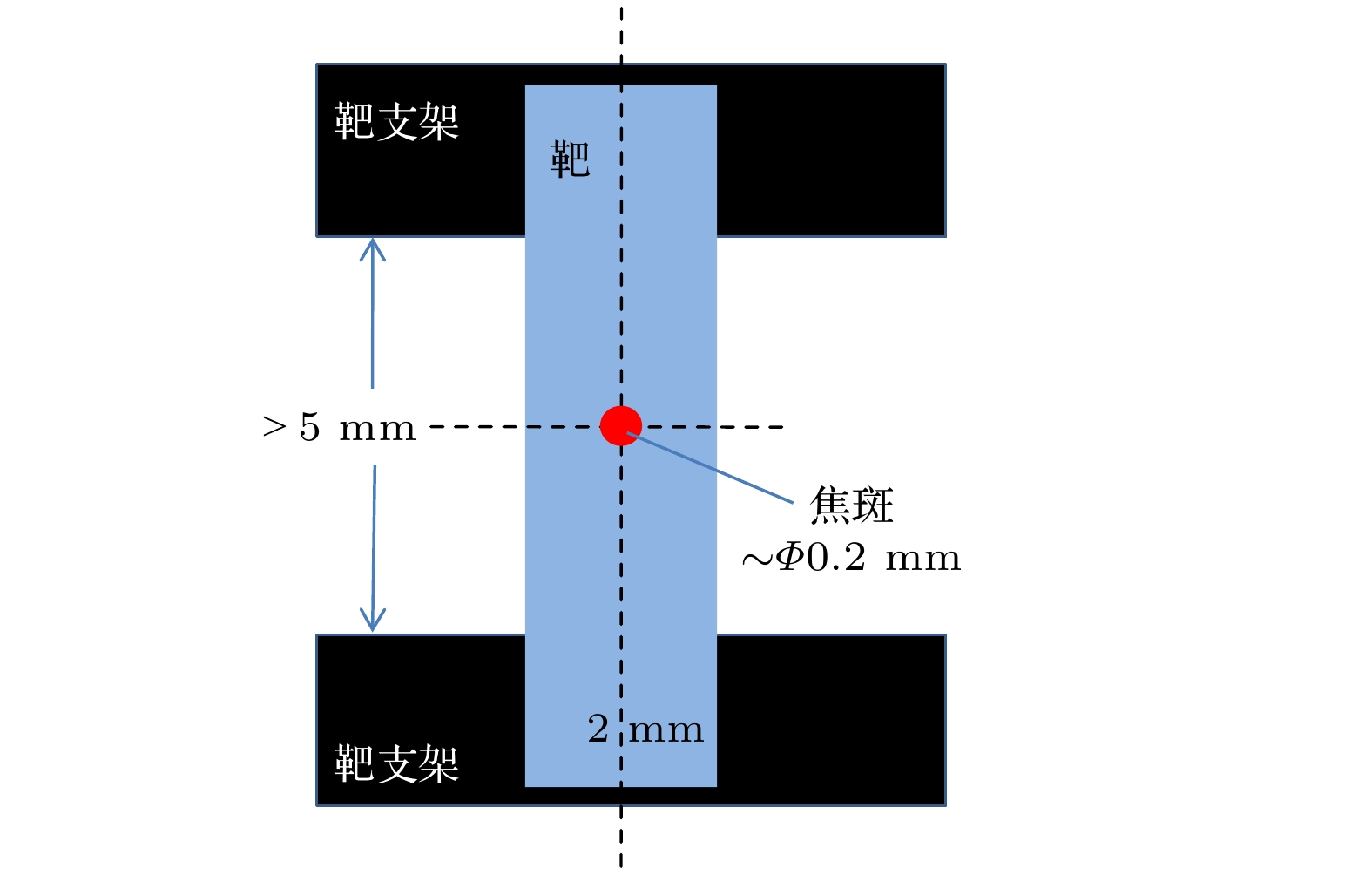

    图 2  实验用靶示意图

    Figure 2.  Schematic diagram of the target.

    下载: 全尺寸图片 幻灯片

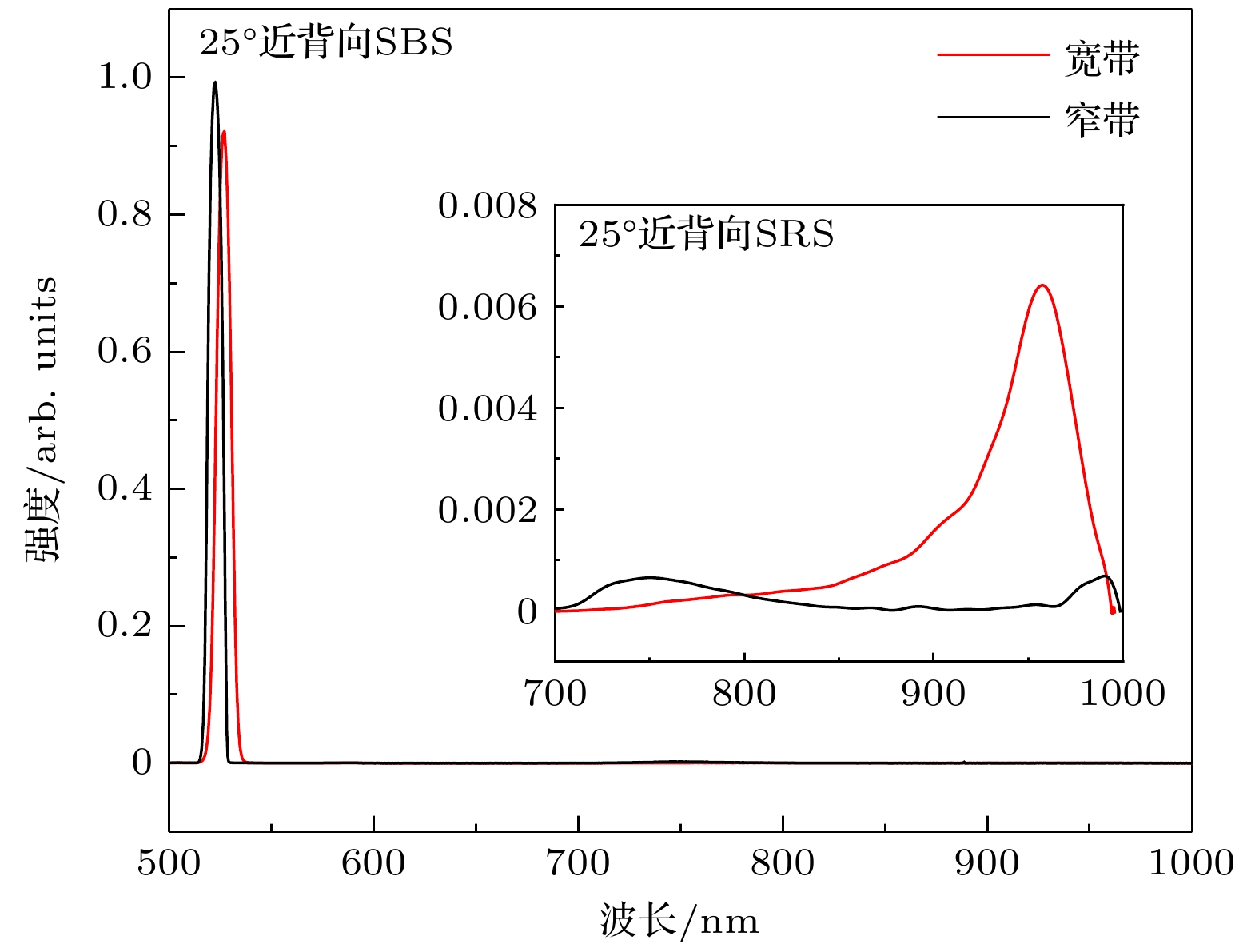

    图 3  宽带激光与窄带激光驱动平面厚靶的25°近背向散射典型光谱

    Figure 3.  25° near back-scatter typical spectra driven by broadband laser and narrowband laser.

    下载: 全尺寸图片 幻灯片

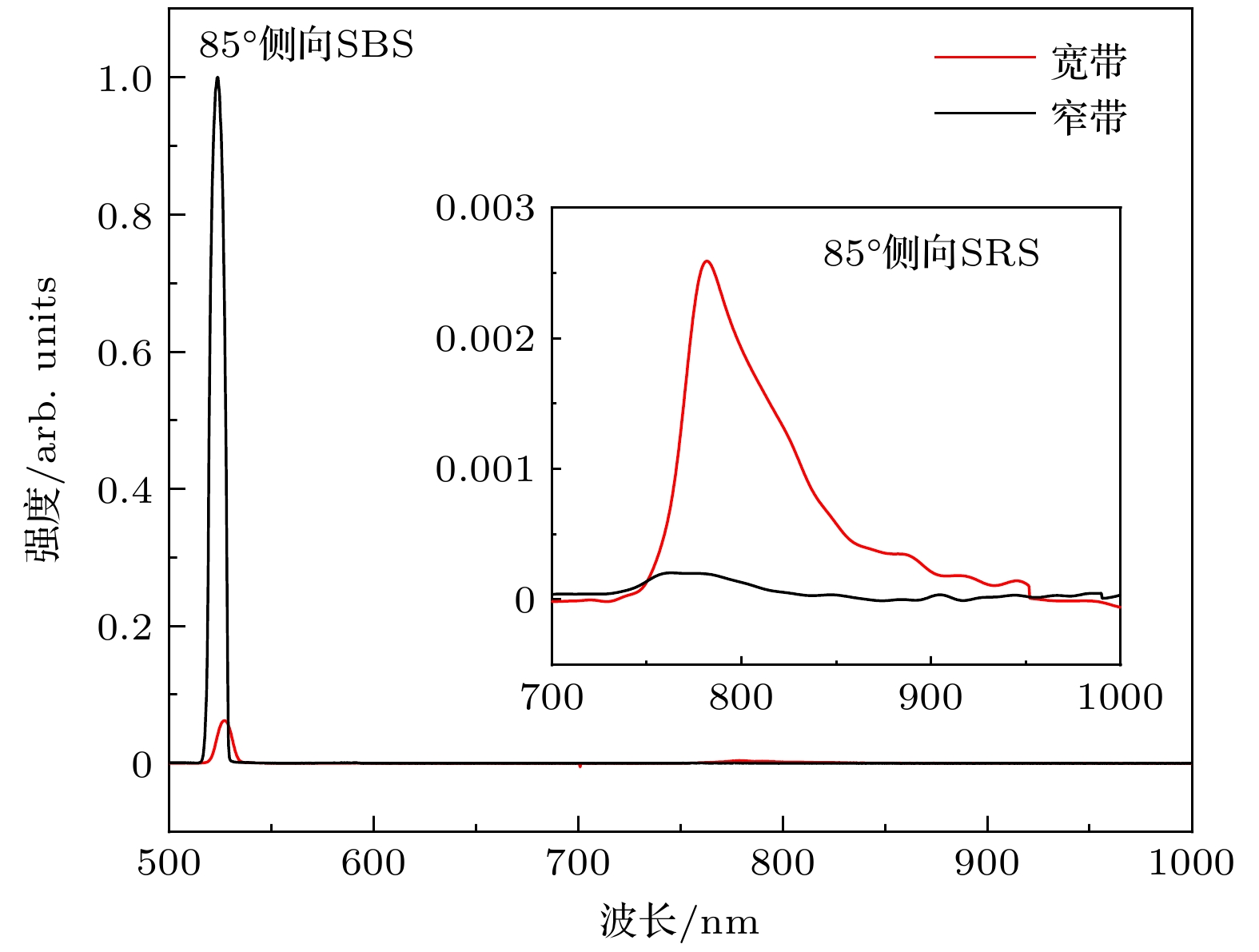

    图 4  宽带与窄带驱动平面厚靶的85°侧向散射典型光谱

    Figure 4.  85° side-scatter typical spectra driven by broadband laser and narrowband laser.

    下载: 全尺寸图片 幻灯片

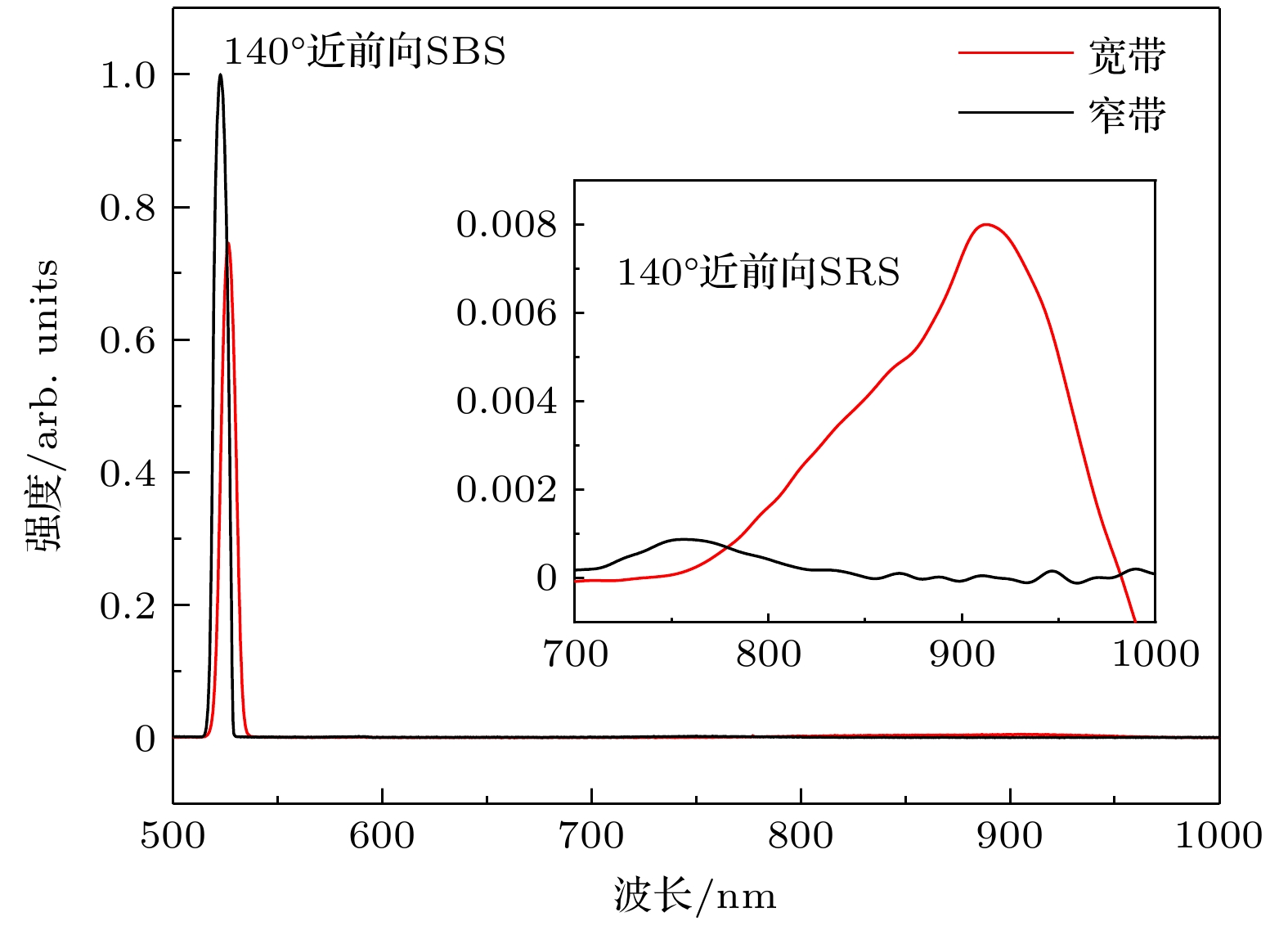

    图 5  宽带与窄带驱动平面厚靶的140°近前向散射典型光谱

    Figure 5.  140° near forward-scatter typical spectra driven by broadband laser and narrowband laser.

    下载: 全尺寸图片 幻灯片

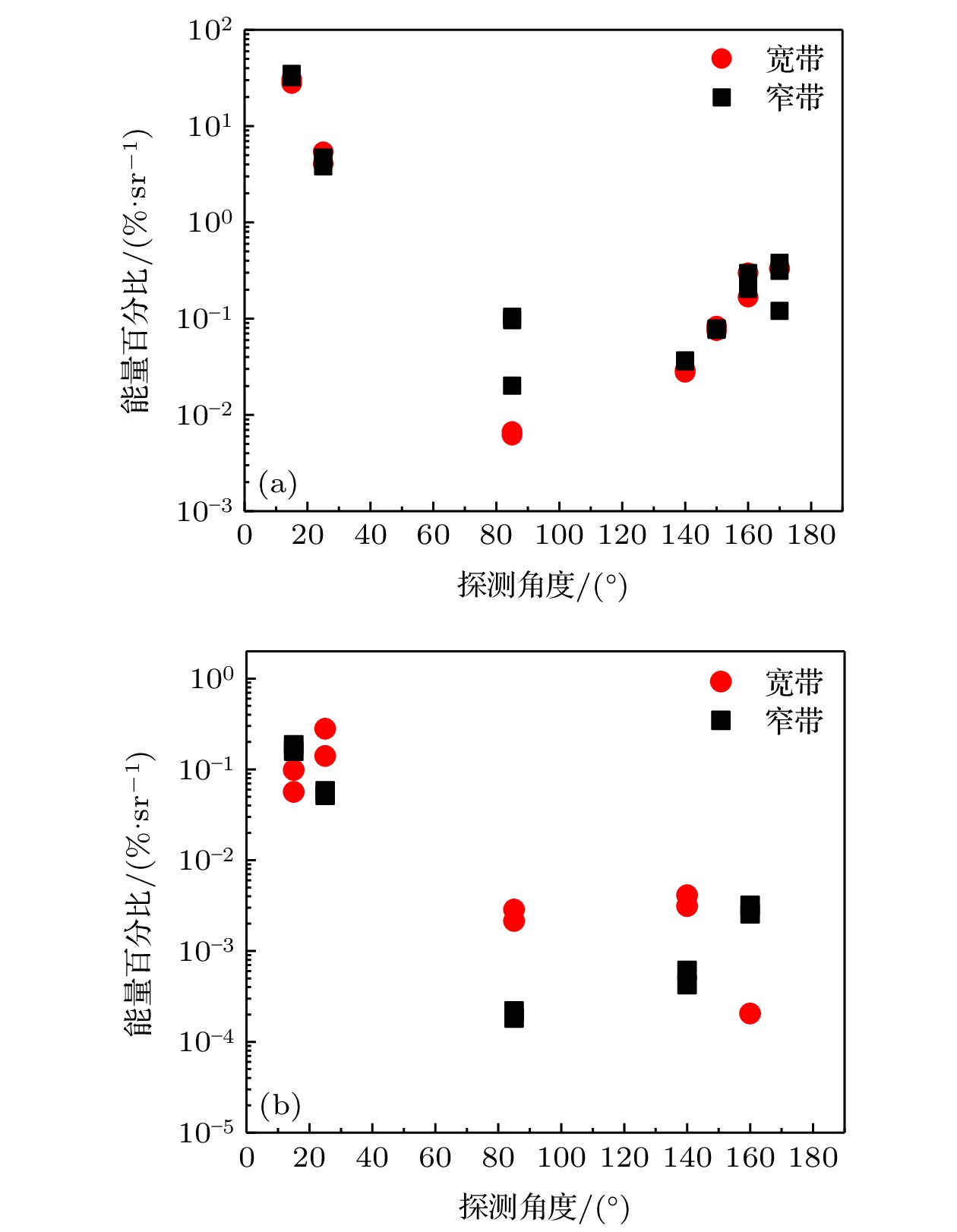

    图 6  不同角度的散射光能量份额　(a) SBS; (b) SRS

    Figure 6.  Energy information at different scattering measurement angles: (a) SBS; (b) SRS.

    下载: 全尺寸图片 幻灯片

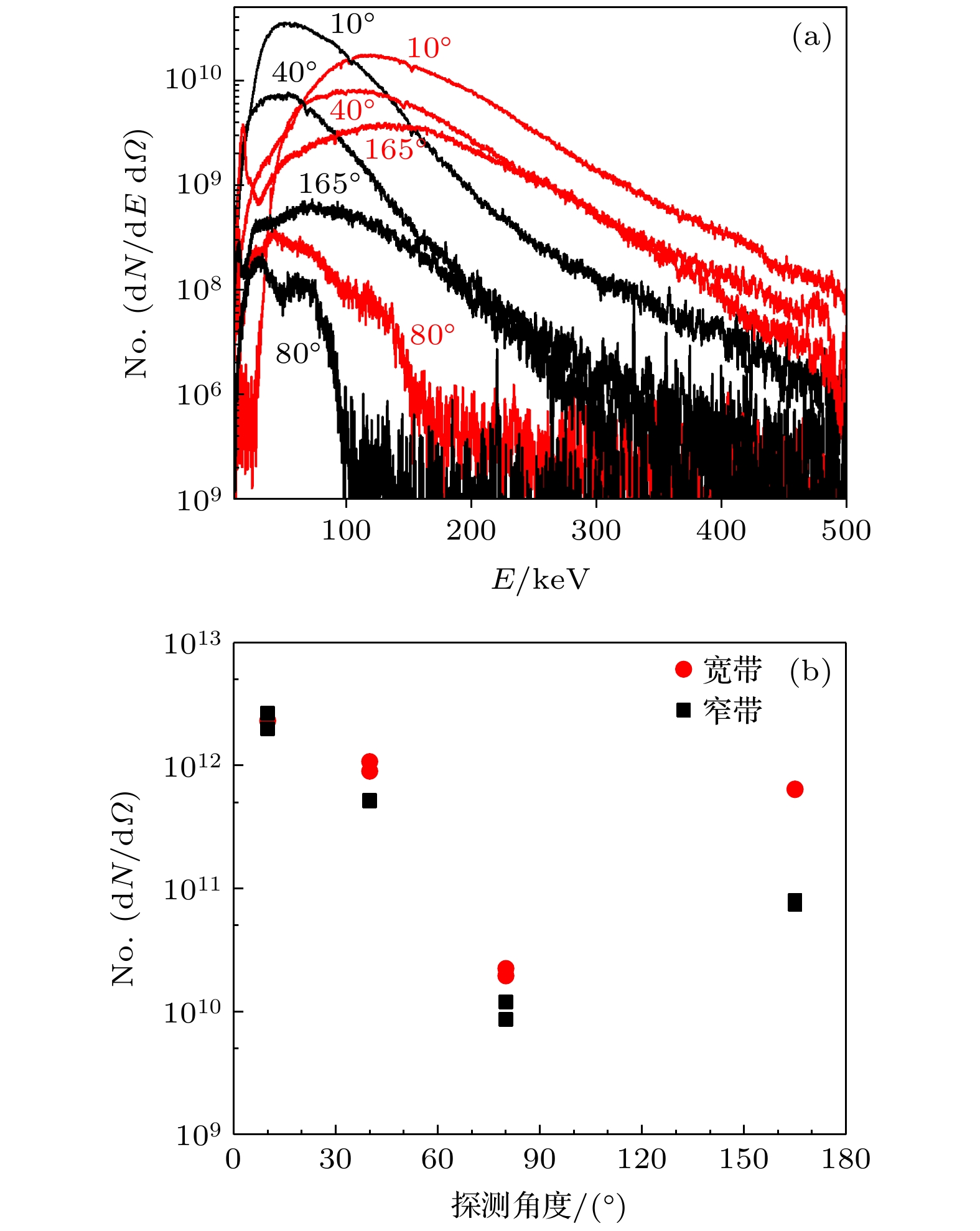

    图 7  不同角度的超热电子产生情况　(a)能谱图; (b) 份额图

    Figure 7.  Hot electrons at different scattering measurement angles: (a) Energy spectrum; (b) share chart.

    下载: 全尺寸图片 幻灯片
  • [1] Lindl J D, Amendt P, Berger R L, Glendinning S G, Glenzer S H, Haan S W, Kauffman R L, Landen O L, Suter L J 2004 Phys. Plasmas 11 339 doi: 10.1063/1.1578638
    [2] 杨冬, 李志超, 李三伟, 郝亮, 李欣, 郭亮, 邹士阳, 蒋小华, 彭晓世, 徐涛, 理玉龙, 郑春阳, 蔡洪波, 刘占军, 郑坚, 龚韬, 王哲斌, 黎航, 况龙钰, 李琦, 王峰, 刘慎业, 杨家敏, 江少恩, 张保汉, 丁永坤 2018 中国科学: 物理学 力学 天文学 48 065203 doi: 10.1360/SSPMA2018-00056 Yang D, Li Z C, Li S W, Hao L, Li X, Guo L, Zou S Y, Jiang X H, Peng X S, Xu T, Li Y L, Zheng C Y, Cai H B, Liu Z J, Zheng J, Long T, Wang Z B, Li H, Kuang L Y, Li Q, Wang F, Liu S Y, Yang J M, Jiang S E, Zhang B H, Ding Y K 2018 Sci. Sin-Phys. Mech. Astron. 48 065203 doi: 10.1360/SSPMA2018-00056
    [3] MacGowan B J, Afeyan B B, Back C A, Berger R L, Bonnaud G, Casanova M, Cohen B I, Desenne D E, DuBois D F, Dulieu A G, Estabrook K G, Fernandez J C, Glenzer S H, Hinkel D E, Kaiser T B, Kalantar D H, Kauffman R L, Kirkwood R K, Kruer W L, Langdon A B, Lasinski B F, Montgomery D S, Moody J D, Munro D H, Powers L V, Rose H A, Rousseaux C, Turner R E, Wilde B H, Wilks S C, Williams E A 1996 Phys. Plasmas 3 2029 doi: 10.1063/1.872000
    [4] Montgomery D S, Afeyan B B, Cobble J A, Fernandez J C, Wilke M D, Glenzer S H, Kirkwood R K, MacGowan B J, Moody J D, Lindman E L, Munro D H, Wilde B H, Rose H A, Dubois D F, Bezzerides B, Vu H X 1998 Phys. Plasmas 5 1973 doi: 10.1063/1.872868
    [5] Li C X, Dong L F, Feng J Y, Huang Y P, Sun H Y 2020 Rev. Sci Instrum. 91 026105 doi: 10.1063/1.5134989
    [6] Niemann C, Berger R, Divol L, Kirkwood R, Moody J, Sorce C, Glenzer S 2011 J. Instrum. 6 P10008 doi: 10.1088/1748-0221/6/10/P10008
    [7] Froula D, Divol L, London R, Berger R, Döppner T, Meezan N, Ross J, Suter L, Sorce C, Glenzer S 2009 Phys. Rev. Lett. 103 045006 doi: 10.1103/PhysRevLett.103.045006
    [8] Follett R K, Shaw J G, Myatt J F, Palastro J P, Short R W, Froula D H 2018 Phys. Rev. Lett. 120 135005 doi: 10.1103/PhysRevLett.120.135005
    [9] Bibeau C, Speck D R, Ehrlich R B, Laumann C W, Kyrazis D T, Henesian M A, Lawson J K, Perry M D, Wegner P J, Weiland T L 1992 Appl. Opt 31 5799 doi: 10.1364/AO.31.005799
    [10] Dixit S N, Feit M D, Perry M D, Powell H T 1996 Opt. Lett 21 1715 doi: 10.1364/OL.21.001715
    [11] Grun J, Emery M E, Manka C K, Lee T N, McLean E A, Mostovych A, Stamper J, Bodner S, Obenschain S P, Ripin B H 1987 Phys. Rev. Lett. 58 2672 doi: 10.1103/PhysRevLett.58.2672
    [12] Duluc M, Penninckx D, Loiseau P, Riazuelo G, Bourgeade A, Chatagnier A, D’Humières E 2019 Phys. Plasmas 26 42707 doi: 10.1063/1.5089113
    [13] Albright B, Yin L, Afeyan B 2014 Phys. Rev. Lett. 113 045002 doi: 10.1103/PhysRevLett.113.045002
    [14] Feng Q S, Liu Z J, Cao L H, Xiao C Z, Hao L, Zheng C Y, Ning C, He X T 2020 Nucl. Fusion 60 066012 doi: 10.1088/1741-4326/ab7f14
    [15] Zhong Z Q, Li B, Xiong H, Li J W, Qiu J, Hao L, Zhang B 2021 Opt. Express 29 1304 doi: 10.1364/OE.405319
    [16] Follett R K, Shaw J G, Myatt J F, Dorrer C, Froula D H, Palastro J P 2019 Phys. Plasmas 26 062111 doi: 10.1063/1.5098479
    [17] Thomson J J, Karush J I 1974 Phys. Fluids 17 1608 doi: 10.1063/1.1694940
    [18] Gao Y Q, Cui Y, Ji L L, Rao D X, Zhao X H, Li F J, Liu D, Feng W, Xia L, Liu J N, Shi H T, Du P Y, Liu J, Li X L, Wang T, Zhang T X, Shan C, Hua Y L, Ma W X, Sun X, Chen X F, Huang X G, Zhu J A, Pei W B, Sui Z, Fu S Z 2020 Matter Radiat. Extrem. 5 065201 doi: 10.1063/5.0009319
    [19] Lei A L, Kang N, Zhao Y, Liu H Y, An H H, Xiong J, Wang R R, Xie Z Y, Tu Y C, Xu G X, Zhou X C, Fang Z H, Wang W, Xia L, Feng W, Zhao X H, Ji L L, Cui Y, Zhou S L, Liu Z J, Zheng C Y, Wang L F, Gao Y Q, Huang X G, Fu S Z 2024 Phys. Rev. Lett. 132 035102 doi: 10.1103/PhysRevLett.132.035102
    [20] Wang P P, An H H, Fang Z H, Xiong J, Xie Z Y, Wang C, He Z Y, Jia G, Wang R R, Zheng S, Xia L, Feng W, Shi H T, Wang W, Sun J R, Gao Y Q, Fu S Z 2024 Matter Radiat. Extrem. 9 015602 doi: 10.1063/5.0122406
    [21] Moody J, MacGowan B, Glenzer S, Kirkwood R, Kruer W, Montgomery D, Schmitt A, Williams E, Stone G 2000 Phys. Plasmas 7 2114 doi: 10.1063/1.874056
    [22] Yao C, Li J, Hao L, Yan R, Wang C, Lei A L, Ding Y K, Zheng J 2024 Nucl. Fusion 64 106013 doi: 10.1088/1741-4326/ad6c62
  • 加载中
图( 7)
计量
  • 文章访问数:  186
  • HTML全文浏览数:  186
  • PDF下载数:  2
  • 施引文献:  0
出版历程
  • 收稿日期:  2024-06-11
  • 刊出日期:  2024-11-20

宽带激光辐照平面厚靶的侧向散射

    通讯作者: E-mail: sunjinren@263.net.;
    通讯作者: E-mail: wangch@mail.shcnc.ac.cn.
    作者简介: 龙欣宇. E-mail: longxinyu21@gscaep.ac.cn
  • 中国工程物理研究院上海激光等离子体研究所, 上海　201800
  • 收稿日期:  2024-06-11

摘要: 激光等离子体不稳定性(laser plasma instability, LPI)是惯性约束聚变(inertial confinement fusion, ICF)点火过程中的关键问题之一, 多年来受到了广泛的关注. 其中, 宽带激光被认为是解决LPI问题的一个有效途径, 并且目前已经有了大量的模拟研究和少量背向、近前向散射的实验研究, 但是仍然需要侧向散射的实验研究作为补充. 因此, 基于输出达数百焦耳的宽带二倍频激光装置“昆吾”, 本文针对宽带激光与传统窄带激光驱动平面厚靶产生的等离子体不稳定性的侧向散射以及超热电子产额设计实验. 实验结果表明, 功率密度为1×1015 W·cm–2的宽带激光激发的侧向受激布里渊散射(stimulated Brillouin scattering, SBS)与侧向受激拉曼散射(stimulated Raman scattering, SRS)在不同角度下的光谱和份额与窄带激光存在显著差异. 进一步分析发现, 宽带条件下侧向的超热电子份额整体高于窄带, 而此时宽带条件下小角度近前向、小角度近背向的SRS份额却远低于窄带, 初步的定性分析认为此时SRS可能不是超热电子的主要产生机制, 认为此时可能是PDI对超热电子的产生起了主导作用.

English Abstract

    全文HTML

    1.   引　言

    • 作为惯性约束聚变(inertial confinement fusion, ICF)过程[1]中的关键问题, 激光等离子体不稳定性(laser plasma instability, LPI)[2,3]多年来受到了广泛关注. 美国国家点火装置(NIF)的点火演示, 预示着ICF研究进入了高增益点火研究的阶段, 但是其中的LPI仍需要进一步的研究. 无论在直接驱动还是间接驱动中, 诸如受激布里渊散射[4,5](stimulated Brillouin scattering, SBS)、受激拉曼散射[6,7](stimulated Raman scattering, SRS)、双等离子体衰变[8](two-plasmon decay, TPD)、束间能量转移(CBET)等LPI过程会引起能量耗散、扰乱等离子体状态、产生超热电子预热靶丸等后果, 因此抑制或控制相关LPI过程是十分紧迫的任务. 为此, 多年来研究者们从调整驱动激光特征出发, 进行了大量的实验和理论工作. 从普遍使用钕玻璃三倍频激光作为驱动源[9], 到发展多种 束匀滑手段, 如连续相位板[10] (CPP)、诱导空间非相干[11] (ISI)、光谱色散束匀滑[12] (SSD)等. 目前还有非均匀持续时间和延迟的尖峰序列(STUD)[13]、2ω激光中混入3ω激光[14]、脉冲啁啾的瞬态偏振旋转[15]等方案正在初步的研究中. NIF的点火成功表明, 这些是工作是卓有成效的, 但对于LPI的抑制仍需进一步研究.

      近年来, 宽带激光逐渐成为一种可能抑制LPI的技术. 增大激光的带宽不但可以降低驱动激光的相干性, 同时还可以降低与LPI过程直接相关的等离子体中的有效电场强度. 理论研究和数值模拟证明, 当激光的带宽大于不稳定性的增长率时, 可以有效抑制参数不稳定性的增长[16,17]. 目前, 上海激光等离子体研究所(SILP)基于超辐射发光二极管(SLD)技术, 已建成输出能量达到数百焦耳的宽带二倍频激光装置“昆吾”[18], 为进行宽带激光驱动 LPI 过程的实验验证提供了可靠的研究平台. 近年来, 已有少量关于宽带激光驱动器的背向散射实验研究[19,20], 以及近前向的实验研究, 但是仍然需要侧向区域的实验规律探索. 为了填补这一空白, 基于“昆吾”装置, 本文报道了宽带低相干激光与传统窄带激光与驱动平面厚靶产生的等离子体相互作用时引起的LPI侧向散射以及超热电子产额的差异.

    2.   实验研究方案

    • 实验基于宽带二倍频激光装置“昆吾”, 该装置通过切换宽带或窄带的种子源可以分别输出能量为数百焦耳、脉冲宽度为数纳秒的宽带或窄带的二倍频激光. 其中宽带激光中心波长约529.5 nm, 在整个纳秒脉冲过程中带宽始终约为3 nm, 相干时间小于300 fs; 而传统窄带激光对应的中心波长约为526.5 nm, 带宽窄于0.3 nm. 除此之外, 在实验中, 两种激光的脉冲宽度、输出能量以及驱动状态完全一致.

      图1为实验方案的俯视图. 脉冲宽度(FWHM) 3.5 ns、能量600—700 J的宽带或传统窄带二倍频激光经伺服反射镜反射, 通过连续型相位板(CPP)和主聚焦镜上在靶室中心聚焦. 在CPP的作用下, 驱动激光在靶面形成直径约200 μm的焦斑, 对应靶面的激光功率密度约为1×1015 W/cm2. 实验用靶如图2所示, 厚度约300 μm, 长约8 mm, 宽约2 mm, 长端两侧分别粘贴在靶支架上, 中间间隔大于5 mm. 靶的尺寸相对于中心的焦斑已经足够大, 在近前向没有激光直接漏过的信号, 此时近前向测量的信号应来自于散射.

      实验中, 通过在靶室内适当的位置放置的7套漫反射板、光纤探头和套筒组成的探测器后接光栅光谱仪来进行LPI侧向散射的时间积分光谱测量. 探测器套筒的有限光阑能有效控制采样光源的位置和大小, 能有效防止杂光的影响, 从而减小系统误差. 探头前端距离靶约580 mm, 在以靶面法线为0°、逆时针为正的坐标系中, 探测器L1—L7对应角度分别为170°, 160°, 150°, 140°, 85°, 25°和15°. 光纤信号采用八合一合束后被一台连接面列阵CCD的光栅谱仪记录, 光栅谱仪和面列阵CCD分别使用普林斯顿仪器公司(PI)制造的SCT320和1340×400像素的PIXIS:400 BR. 实验中采用的光栅刻线为150 mm–1, 中心波长选择750 nm, 对应的光谱测量范围为500—1000 nm, 可以同时涵盖SBS和SRS信号的波段. 理论上的波长分辨约为0.40 nm, 但由于光谱仪的狭缝宽度设置约为1 mm, 大于所采用的光纤口径0.5 mm, 以保证能够收集到光纤中的全部信号, 同时也使得对应光栅光谱仪的谱分辨有所下降. 为保证测量到的信号强度合适, 在各套探测器光路中放置了相应的中性密度滤片. 实验过程中光谱仪的噪声主要为CCD的暗电流噪声和环境噪声, 因此在每发次实验前均预先采集本底信号, 然后利用实验记录扣除本底信号后得到实验的数据. 扣除本底后背景区域计数基本为零, 此时, SBS峰值信号所在区域的计数为数千到数百万, SRS峰值信号的计数为数百到数千. 虽然SBS和SRS信号强度差距很大, 但SBS和SRS在不同的波段, 且SBS为单峰而SRS为连续宽谱, 同时SRS波长主要在SBS波长的1.3—1.7倍区域, 因此SBS的高级衍射信号并不会对SRS信号有影响.

      同时, 还通过在靶室内多个位置放置电子磁谱仪(EMS), 来进行侧向超热电子的能谱测量. 4台完全相同的EMS放置在距离靶位约555 mm的位置, 同样以靶面法线为0°、逆时针为正, 对应方位角分别为–10°, 40°, –80°以及165°. EMS的磁感应强度均为0.06 T, 可测量10—500 keV范围内的电子能谱.

      除此之外, 在靶前约–15°的位置还放置一套针孔相机(PHC)用来监测激光的聚焦情况. PHC的针孔尺寸约10 μm, 距离靶中心约80 mm, 对应放大倍数约5倍.

    3.   实验结果与讨论

      3.1.   侧向散射

    • 图3是典型的近背向25°散射光光谱, 以最高的峰值做归一化处理. 可以看出, 近背向的光谱信号主要集中在两个区域, 515—535 nm波段对应的是近背向SBS信号与被反射的入射激光脉冲的混合; 而700—1000 nm波段的连续信号则是近背向SRS信号, 相比于SBS信号强度弱了近2个数量级. 宽带激光驱动的25°近背向515—535 nm波段信号强度略弱于窄带激光10%左右, 而近背向SRS强度高于窄带250%左右. 宽带激光的25°近背向SRS光谱的单峰结构集中在960 nm附近, 而窄带对应的光谱为双峰结构, 在750 nm和985 nm附近有两个峰, 表明宽带与窄带激光驱动下SRS集中发生的位置有明显区别.

      图4为实验中记录的85°侧向散射测量光谱, 数据来自85°的探测器L5. 为了防止靶侧面未加热部分对侧向信号的影响, 实验中探头位置没有放在90°, 而是略偏向靶前方, 5°的角度差异造成的影响很小. 图中显示SSBS集中在515—535 nm区域, 发生了2.5—3 nm的蓝移; SSRS的信号集中在750—900 nm区域, 在低密度区域发生的对流SRS占据主导地位, 同时强度相比SSBS弱了约2个数量级. 与传统窄带激光驱动条件相比, 宽带激光驱动下的SSBS强度要弱1个数量级以上, 而SSRS则强约1个数量级.

      图5为140°的近前向散射典型光谱, 同样以最高峰的峰值为基准进行了归一化. 图中大角度近前向SBS信号的光谱位于515—535 nm区域, 对应的SRS光谱位于700—1000 nm区域. 对于大角度近前向SRS的散射光信号, 宽带激光条件下的峰值位于900 nm附近, 波长大于窄带激光条件下的700 nm的峰值位置, 说明此时宽带条件下SRS发生的等离子体密度高于窄带. 图3—图5表明, 宽带激光与窄带激光驱动的近前向、侧向、近背向SRS的主要发生位置均有差异, 此差异可以来源于宽带激光与窄带激光驱动下等离子体状态的不同或者LPI产生机理的不同, 仍有待进一步的理论、实验分析.

      利用标准光源对每套探测器的光路进行了标定, 配合到靶激光能量和探测器收集立体角尺寸等参数, 可以得到每个探测器位置对应的单位立体角散射能量百分比. 图6是综合各个角度的散射能量百分比, 数据来自探测器L1—L7. 可以看出在近背向, 无论是515—535 nm波段信号还是SRS信号, 在宽带与窄带激光驱动条件下的大角度和小角度的相对强度发生了反转. 对于近背向515—535 nm波段信号, 在15°时宽带驱动条件下更弱, 但在25°时略强于窄带, 尽管差别不大且数据存在起伏, 但趋势是可以确定的; 而近背向SRS的趋势与近背向515—535 nm波段信号一致, 不同的是宽带与窄带驱动条件下的差别更加明显, 且整体散射光强度比SBS要弱1—2个数量级. 在近前向, 对于近前向SBS, 宽带与窄带激光驱动条件下强度接近, 但总体上宽带条件下的份额略低; 而近前向SRS与近背向信号类似, 随着角度的增大宽带与窄带激光驱动条件下的相对强度均发生了反转, 宽带从更强逐渐变得弱于窄带条件. 值得讨论的一点是, 实验中激光无法烧穿厚度高达300 μm的CH平面靶, 因此沿着激光入射方向等离子体密度逐渐增大直至超过临界密度, 同时靶面远大于在其中心的焦斑, 因此直观来看近前向散射光可能并不会被近前向的探测器接收. 但实验设计上已经隔离了杂散光, 且从实验数据上来看, 宽带条件下近前向信号强度远高于窄带, SRS信号在近前向出现了强度反转, 不同角度的SRS光谱在峰值位置、宽度、结构上存在明显差异, 这些现象表明探测到的光信号包含一定的物理内容, 而不应是实验中的杂散光. 综合散射能量百分比数据可以初步得到以下结论.

      1) 近背向散射光的强度远高于近前向, 主要原因是激光无法烧穿实验中厚度为300 μm的CH平面靶, 导致靶前的信号均非常微弱.

      2) 在各个角度, SBS份额比SRS份额均高出1个数量级以上, 表明侧向散射光主要由SBS散射构成.

      3) 对于SBS, 宽带驱动条件下85°正侧向份额远低于窄带, 而其余角度的整体份额略低于窄带, 可能来源于实验数据点的起伏.

      4) SRS则表现出与SBS不同的趋势, 在小角度近背向和近前向, 宽带对于SRS体现出抑制作用. 但逐步向更大的侧向角度发展时, 宽带与窄带激光条件下的SRS相对强度发生了反转, 反转的角度可能发生在20°或150°. SRS份额出现这样的反转, 可能是因为接近光锥范围的小角度近背向和近前向散射更容易受到等离子体密度不均匀性的影响[21].

      • 3.2.   超热电子

    • 由于可能预热靶丸等危害作用, 超热电子的 产生也是LPI研究的重要内容之一. 实验中通 过4台完全相同的EMS, 来进行多个角度的超 热电子能谱测量. 4台EMS与靶位的间距大致相同, 方位角分别为–10°, 40°, –80°以及165°. 考虑到对称性, 其数据大小应当与10°, 40°, 80°和165°相当.

      图7(a)给出了激光驱动300 μm厚度C8H8平面靶的热电子能谱图, 图7(b)则给出了各个角度的热电子份额图. 从图中可以看出, 宽带激光驱动条件下的热电子数量通常高于窄带驱动条件, 具体表现在两个方面: 一是宽带激光驱动下热电子能谱峰值位置的能量更高, 甚至达到100 keV以上, 而传统窄带激光对应的热电子能谱峰值则通常在50 keV附近; 二是宽带激光对应热电子的能谱更宽, 在能量大于150 keV的高能区域, 各个角度下热电子数量均高于窄带.

      通过比较图6(b)和图7(b)中SRS份额和热电子份额与探测角度的关系, 可以发现在小角度近背向区域, 宽带激光条件下产生的SRS份额低于窄带条件, 而此时的超热电子份额相当, 高能区域的超热电子份额高于窄带条件; 同时在小角度近前向区域, 宽带条件下的SRS份额远低于窄带, 而超热电子份额远高于窄带; 而在其他角度区域, 宽带条件下SRS、超热电子份额均高于窄带. 传统理论认为SRS是热电子的主要来源, 而从上面分析来看, 在小角度近前向和小角度近背向区域, SRS份额和热电子份额的相对强度规律不一致. 目前理论上认为超热电子的主要产生机制有1/4临界密度面以下(n < 0.25nc)发生的SRS和TPD, 临界密度面(n ≈ nc)附近发生的参量衰变不稳定性(PDI). 数值模拟方面, 文献[22]用双色光模型研究了激光驱动的TPD所产生的热电子. 实验方面, 文献[19]对3/2ω散射光的测量发现宽带激光可以一定程度上抑制TPD的产生, 同时文献[20]中给出了宽带激光条件下SRS被抑制而背向超热电子大幅增多的异常现象, 并认为此时更多的超热电子可能来自于PDI. 本文结果也倾向于这一观点, 定性分析认为此时SRS可能不是超热电子的主要产生机制. 而为什么宽带激光条件下PDI过程会更强, 则还需要进行进一步的理论与实验研究.

    4.   结　论

    • 基于“昆吾”宽带二倍频激光装置, 开展了宽带激光与驱动平面厚靶产生的等离子体相互作用的侧向散射实验研究. 实验结果发现, 在强度约1×1015 W/cm2时宽带激光正入射驱动平面厚靶的侧向SBS与侧向SRS在不同角度下与传统窄带激光存在显著差异. 同时在宽带激光的驱动下, 侧向的超热电子份额整体要高于窄带. 而此时宽带条件下小角度近前向、小角度近背向的SRS份额要远低于窄带, 初步分析认为此时SRS可能不是超热电子的主要产生机制, 宽带激光驱动下PDI可能对超热电子的产生起了主导作用. 有关宽带激光驱动SBS, SRS, TPD, PDI过程的产生机理值得进一步的研究, 本文宽带激光驱动侧向LPI的研究有助于对宽带激光的进一步理解.

    参考文献 (22)
