高级搜索

常压下双层结构镍氧化物薄膜高温超导电性的发现与研究展望

,  ,

downloadPDF

上一篇

下一篇

陈卓昱, 黄浩亮, 薛其坤. 常压下双层结构镍氧化物薄膜高温超导电性的发现与研究展望[J]. 物理学报, 2025, 74(9): 097401-1. doi: 10.7498/aps.74.20250331
引用本文: 陈卓昱, 黄浩亮, 薛其坤. 常压下双层结构镍氧化物薄膜高温超导电性的发现与研究展望[J]. 物理学报, 2025, 74(9): 097401-1. doi: 10.7498/aps.74.20250331
shu
Zhuoyu CHEN, Haoliang HUANG, Qikun XUE. Ambient-pressure Ruddlesden-Popper bilayer nickelate superconductors: From discovery to prospects[J]. Acta Physica Sinica, 2025, 74(9): 097401-1. doi: 10.7498/aps.74.20250331
Citation: Zhuoyu CHEN, Haoliang HUANG, Qikun XUE. Ambient-pressure Ruddlesden-Popper bilayer nickelate superconductors: From discovery to prospects[J]. Acta Physica Sinica, 2025, 74(9): 097401-1. doi: 10.7498/aps.74.20250331
shu

常压下双层结构镍氧化物薄膜高温超导电性的发现与研究展望

  • 1.

    南方科技大学, 量子功能材料全国重点实验室, 物理系, 深圳　518055

  • 2.

    粤港澳大湾区量子科学中心, 深圳　518045

  • 3.

    清华大学物理系, 北京　100084

    • 通讯作者: E-mail: chenzhuoyu@sustech.edu.cn.;  E-mail: xueqk@sustech.edu.cn.

  • 中图分类号: 74.25.-q, 74.70.-b, 74.78.-w, 81.15.-z

Ambient-pressure Ruddlesden-Popper bilayer nickelate superconductors: From discovery to prospects

  • 1.

    State Key Laboratory of Quantum Functional Materials and Department of Physics, Southern University of Science and Technology, Shenzhen 518055, China

  • 2.

    Quantum Science Center of Guangdong-Hong Kong-Macao Greater Bay Area, Shenzhen 518045, China

  • 3.

    Department of Physics, Tsinghua University, Beijing 100084, China

    • Corresponding authors: E-mail: chenzhuoyu@sustech.edu.cn.;  E-mail: xueqk@sustech.edu.cn.

  • MSC: 74.25.-q, 74.70.-b, 74.78.-w, 81.15.-z

  • 摘要: 近年来, 镍氧化物超导电性备受关注, 全球多个科研团队在常压和高压条件下, 发现了多种镍氧化物材料的超导电性. 来自中国和美国的研究团队通过独立、相异的研究路径, 发现了常压下双层Ruddlesden-Popper结构镍氧化物薄膜的高温超导电性, 为深入研究高温超导机理提供了全新的平台. 中国团队基于自主发展的“强氧化原子逐层外延”技术, 制备出具有原子级平滑表面的纯相双层结构镍氧化物超导薄膜. 通过原位强氧化处理技术, 可在原子级平整的薄膜表面开展ARPES等表面敏感测量, 揭示超导相的电子结构特征, 为超导微观机理的深入研究提供关键实验基础. 通过协同开展晶格结构设计、稀土/碱土元素替代以及界面应力工程调控, 有望进一步提升该体系的超导转变温度.
    Abstract: In recent years, significant progress has been made in the superconductivity of nickelates, with global teams discovering various nickelate superconductors under ambient and high pressure conditions. Research teams in China and USA have independently discovered ambient-pressure superconductivity in Ruddlesden-Popper bilayer nickelate thin films through different technical pathways, establishing a novel platform for probing high-temperature superconducting mechanisms. The Chinese teams have synthesized pure-phase bilayer nickelate films with atomically smooth surfaces by using their proprietary Gigantic-Oxidative Atomic-Layer-by-Layer Epitaxy (GOALL-Epitaxy) technique. After in situ strong oxidation processing of surface, surface-sensitive measurements, such as ARPES, can be conducted on these atomically flat films to reveal the electronic structure of the superconducting phase, and further in-depth experimental research on superconducting mechanisms is expected. Through synergistic efforts in lattice engineering, rare-earth/alkaline-earth element substitution, and interface strain engineering, this system has the potential to achieve higher superconducting transition temperatures.
  • 加载中

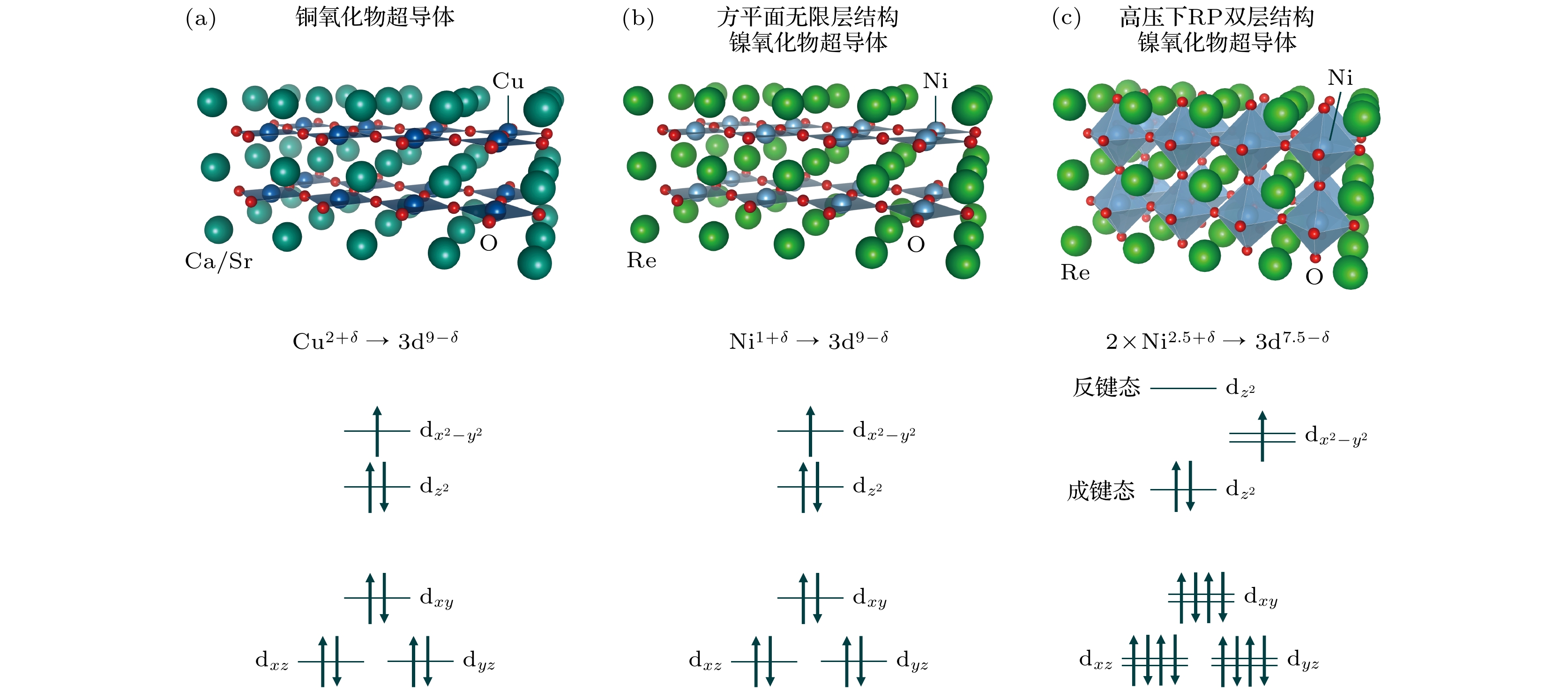

  • 图 1  (a) 铜氧化物超导体、(b) 方平面无限层结构镍氧化物超导体以及 (c) 双层RP结构镍氧化物超导体的晶体结构与电子结构示意图

    Figure 1.  Schematic diagrams of the crystal structures and electronic structures of (a) cuprate superconductors, (b) square-planar infinite-layer nickelate superconductors, and (c) bilayer RP nickelate superconductors under pressure.

    下载: 全尺寸图片 幻灯片

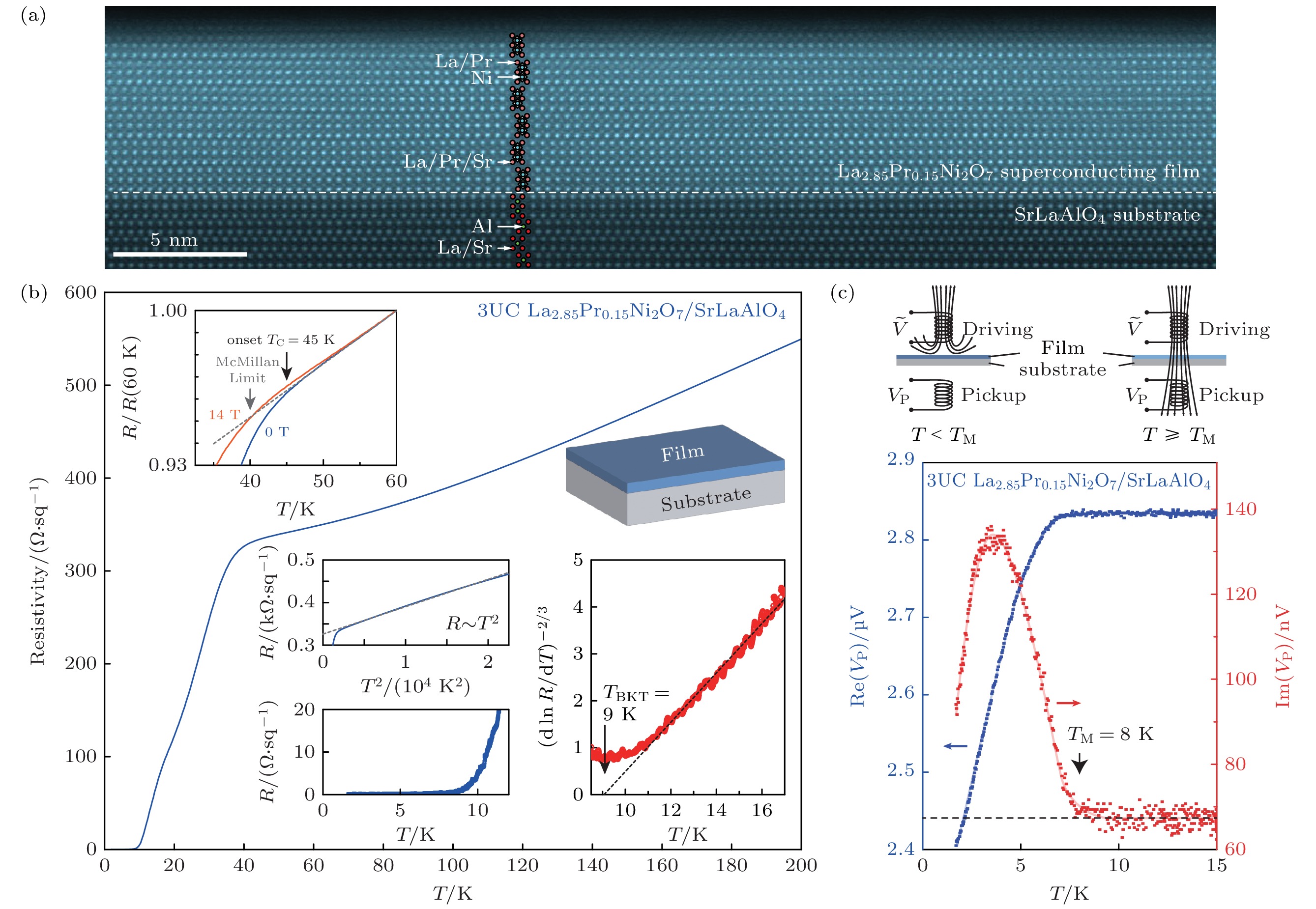

    图 2  (a)大范围扫描透射电子显微镜图像显示3 UC La2.85Pr0.15Ni2O7/SrLaAlO4薄膜的纯相晶体结构; (b)零电阻和(c)互感抗磁性测试证实常压下双层RP结构镍氧化物超导电性的存在, 图(c)中蓝色和红色的点为实验测试数据, 实线为视觉引导线[38]

    Figure 2.  (a) A large field of view scanning transmission electron microscopy image of 3 UC La2.85Pr0.15Ni2O7/SrLaAlO4 film with pure-phase crystalline structure; (b) zero resistance and (c) mutual inductance diamagnetism results confirm the existence of superconductivity of double-layer RP nickel oxide at ambient-pressure. In panel (c), the blue and red dots represent the experimental data, and the solid lines are guides to the eye[38].

    下载: 全尺寸图片 幻灯片

    图 3  强氧化原子逐层外延原理示意图[36]

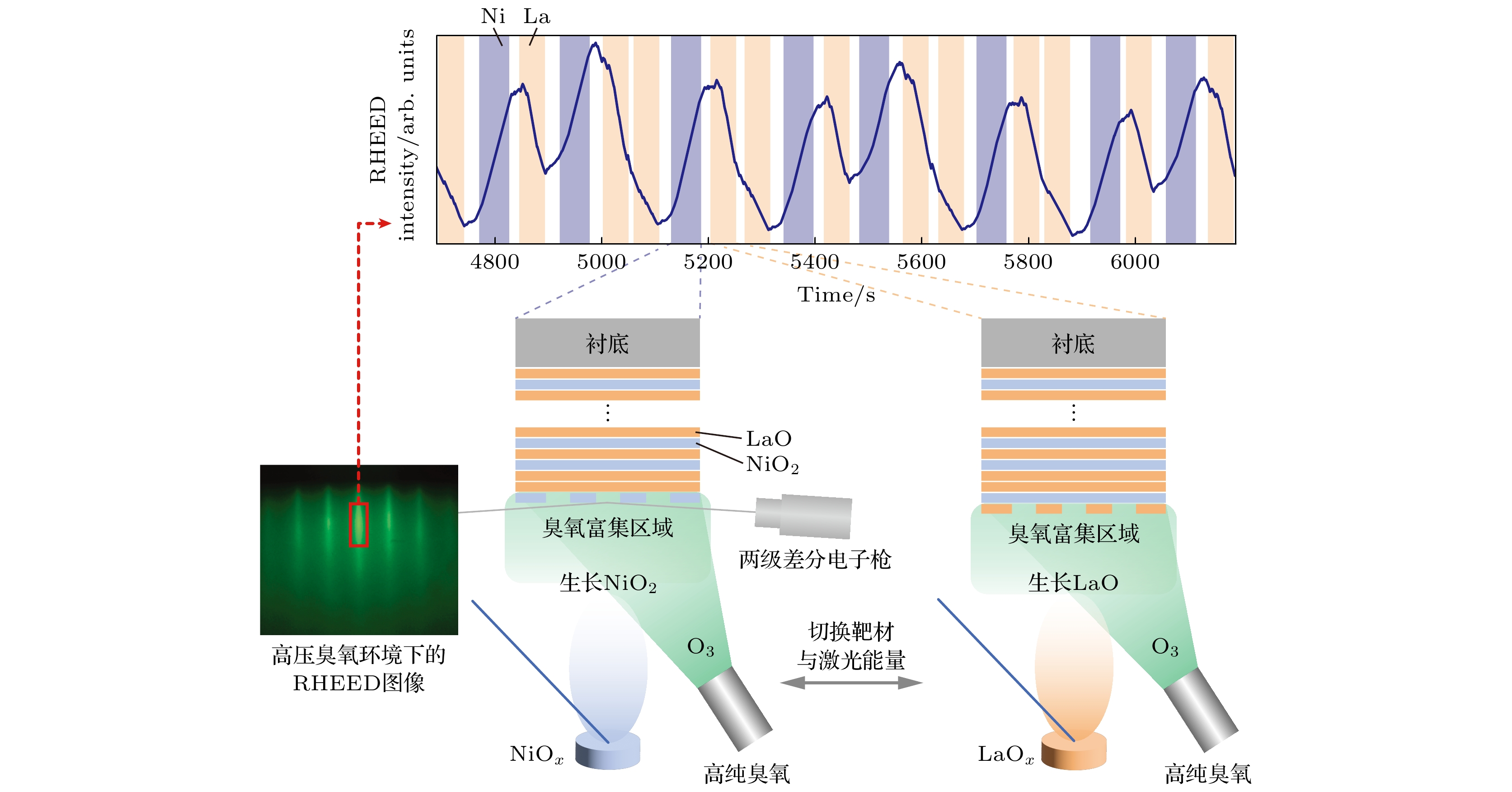

    Figure 3.  Schematic diagram gigantic-oxidative atomic-layer-by-layer epitaxy[36].

    下载: 全尺寸图片 幻灯片

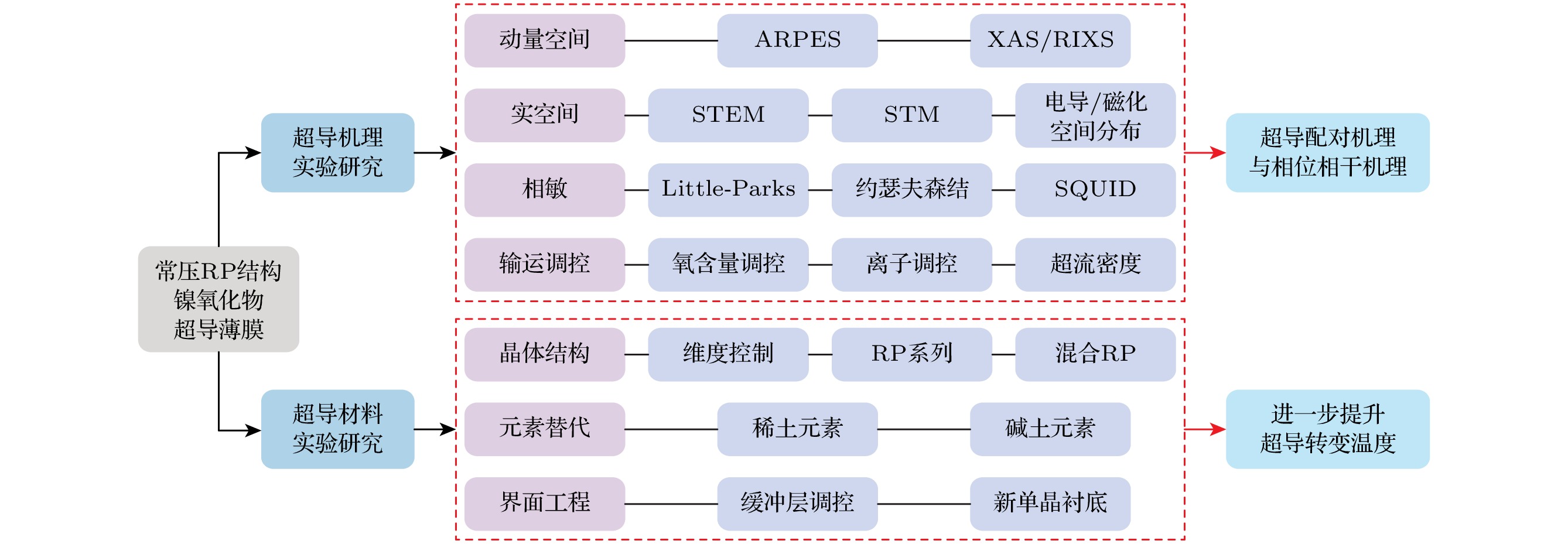

    图 4  常压RP结构镍氧化物超导薄膜研究路线图

    Figure 4.  Research roadmap of ambient-pressure RP phase nickelate superconducting thin films.

    下载: 全尺寸图片 幻灯片
    下载: 全尺寸图片 幻灯片
  • [1] Kamerlingh Onnes H 1991 Through Measurement to Knowledge: The Selected Papers of Heike Kamerlingh Onnes 1853–1926 (Dordrecht: Springer Netherlands) p267
    [2] Bardeen J, Cooper L, Schrieffer J 1957 Phys. Rev. 108 1175 doi: 10.1103/PhysRev.108.1175
    [3] McMillan W 1968 Phys. Rev. 167 331 doi: 10.1103/PhysRev.167.331
    [4] Bednorz J, Müller K 1986 Z. Phys. B Cond. Matter 64 189 doi: 10.1007/BF01303701
    [5] Uchida S, Takagi H, Kitazawa K, Tanaka S 1987 Jpn. J. Appl. Phys. 26 L1 doi: 10.1143/JJAP.26.L1
    [6] 赵忠贤, 陈立泉, 杨乾声, 黄玉珍, 陈赓华, 唐汝明, 刘贵荣, 崔长庚, 陈烈, 王连忠, 郭树权, 李山林, 毕建清 1987 科学通报 32 412 doi: 10.1360/csb1987-32-6-412 Zhao Z X, Chen L Q, Yang Q S, Huang Y Z, Chen G H, Tang R M, Liu G R, Cui C G, Chen L, Wang L Z, Guo S Q, Li S L, Bi J Q 1987 Chin. Sci. Bull. 32 412 doi: 10.1360/csb1987-32-6-412
    [7] Wu M K, Ashburn J, Torng C J, Hor P H, Meng R L, Gao L, Huang Z J, Wang Y Q, Chu C W 1987 Phys. Rev. Lett. 58 908 doi: 10.1103/PhysRevLett.58.908
    [8] Kamihara Y, Hiramatsu H, Hirano M, Kawamura R, Yanagi H, Kamiya T, Hosono H 2006 J. Am. Chem. Soc. 128 10012 doi: 10.1021/ja063355c
    [9] Kamihara Y, Watanabe T, Hirano M, Hosono H 2008 J. Am. Chem. Soc. 130 3296 doi: 10.1021/ja800073m
    [10] Chen X H, Wu T, Wu G, Liu R H, Chen H, Fang D F 2008 Nature 453 761 doi: 10.1038/nature07045
    [11] Chen G F, Li Z, Wu D, Li G, Hu W Z, Dong J, Zheng P, Luo J L, Wang N L 2008 Phys. Rev. Lett. 100 247002 doi: 10.1103/PhysRevLett.100.247002
    [12] Ren Z A, Lu W, Yang J, Yi W, Shen X L, Zheng C, Che G C, Dong X L, Sun L L, Zhou F, Zhao Z X 2008 Chin. Phys. Lett. 25 2215 doi: 10.1088/0256-307X/25/6/080
    [13] Wang Q Y, Li Z, Zhang W H, Zhang Z C, Zhang J S, Li W, Ding H, Ou Y B, Deng P, Chang K, Wen J, Song C L, He K, Jia J F, Ji S H, Wang Y Y, Wang L L, Chen X, Ma X C, Xue Q K 2012 Chin. Phys. Lett. 29 037402 doi: 10.1088/0256-307X/29/3/037402
    [14] Li D F, Lee K, Wang B Y, Osada M, Crossley S, Lee H R, Cui Y, Hikita Y, Hwang H Y 2019 Nature 572 624 doi: 10.1038/s41586-019-1496-5
    [15] Sun H L, Huo M W, Hu X W, Li J Y, Liu Z J, Han Y F, Tang L Y, Mao Q Z, Yang P T, Wang B S, Cheng J G, Yao D X, Zhang G M, Wang M 2023 Nature 621 493 doi: 10.1038/s41586-023-06408-7
    [16] Zhang Y N, Su D J, Huang Y N, Shan Z Y, Sun H L, Huo M W, Ye K X, Zhang J W, Yang Z H, Xu Y K, Su Y, Li R, Smidman M, Wang M, Jiao L, Yuan H Q 2024 Nat. Phys. 20 1269 doi: 10.1038/s41567-024-02515-y
    [17] Wang N N, Wang G, Shen X L, Hou J, Luo J, Ma X P, Yang H X, Shi L F, Dou J, Feng J, Yang J, Shi Y Q, Ren Z A, Ma H M, Yang P T, Liu Z Y, Liu Y, Zhang H, Dong X L, Wang Y X, Jiang K, Hu J P, Nagasaki S, Kitagawa K, Calder S, Yan J Q, Sun J P, Wang B S, Zhou R, Uwatoko Y, Cheng J G 2024 Nature 634 579 doi: 10.1038/s41586-024-07996-8
    [18] Zhu Y H, Peng D, Zhang E K, Pan B Y, Chen X, Chen L X, Ren H F, Liu F Y, Hao Y Q, Li N N, Xing Z F, Lan F J, Han J Y, Wang J J, Jia D H, Wo H L, Gu Y Q, Gu Y Q, Ji L, Wang W B, Gou H Y, Shen Y, Ying T Q, Chen X L, Yang W G, Cao H B, Zheng C L, Zeng Q S, Guo J G, Zhao J 2024 Nature 631 531 doi: 10.1038/s41586-024-07553-3
    [19] Lee J H, Luo G, Tung I C, Chang S H, Luo Z, Malshe M, Gadre M, Bhattacharya A, Nakhmanson S M, Eastman J A, Hong H, Jellinek J, Morgan D, Fong D D, Freeland J W 2014 Nat. Mater. 13 879 doi: 10.1038/nmat4039
    [20] Lei Q Y, Golalikhani M, Davidson B, Liu G Z, Schlom D G, Qiao Q, Zhu Y M, Chandrasena R, Yang W B, Gray A X, Arenholz E, Farrar A K, Tenne D, Hu M H, Guo J D, Singh R, Xi X X 2017 npj Quant. Mater. 2 10 doi: 10.1038/s41535-017-0015-x
    [21] Zhou X R, Zhang X W, Yi J B, Qin P X, Feng Z X, Jiang P H, Zhong Z C, Yan H, Wang X N, Chen H Y, Wu H J, Zhang X, Meng Z A, Yu X J, Breese M B H, Cao J F, Wang J M, Jiang C B, Liu Z Q 2022 Adv. Mater. 34 2106117 doi: 10.1002/adma.202106117
    [22] Pan G A, Song Q, Segedin D, Jung M C, El-Sherif H, Fleck E, Goodge B, Doyle S, Carrizales D, N’Diaye A, Shafer P, Paik H, Kourkoutis L, Baggari I, Botana A, Brooks C, Mundy J 2022 Phys. Rev. Mater. 6 055003 doi: 10.1103/PhysRevMaterials.6.055003
    [23] Gao X F, Liu J H, Ji Y Y, Wei L, Xiao W, Hu S L, Li L, Gan Y L, Chen K, Liao Z L 2023 APL Mater. 11 111109 doi: 10.1063/5.0174045
    [24] Wei W Z, Vu D, Zhang Z, Walker F J, Ahn C H 2023 Sci. Adv. 9 eadh3327 doi: 10.1126/sciadv.adh3327
    [25] Aggarwal L, Božović I 2024 Materials 17 2546 doi: 10.3390/ma17112546
    [26] Ding X, Fan Y, Wang X X, Li C H, An Z T, Ye J H, Tang S L, Lei M Y N, Sun X T, Guo N, Chen Z H, Sangphet S, Wang Y L, Xu H C, Peng R, Feng D L 2024 Nat. Sci. Rev. 11 nwae194 doi: 10.1093/nsr/nwae194
    [27] Cui T, Choi S, Lin T, Liu C, Wang G, Wang N N, Chen S R, Hong H T, Rong D K, Wang Q Y, Jin Q, Wang J O, Gu L, Ge C, Wang C, Cheng J G, Zhang Q H, Si L, Jin K J, Guo E J 2024 Commun. Mater. 5 32 doi: 10.1038/s43246-024-00478-4
    [28] Liu Y C, Ou M J, Chu H F, Yang H, Li Q, Zhang Y J, Wen H H 2024 Phys. Rev. Mater. 8 124801 doi: 10.1103/PhysRevMaterials.8.124801
    [29] Ren X L, Sutarto R, Wu X X, Zhang J F, Huang H, Xiang T, Hu J P, Comin R, Zhou X J, Zhu Z H 2025 Commun. Phys. 8 52 doi: 10.1038/s42005-025-01971-z
    [30] Chow S L E, Luo Z Y, Ariando A 2025 Nature DOI: 10.1038/s41586-025-08893-4
    [31] Liu Y C, Ou M J, Wang Y, Wen H H 2024 arXiv. 2411.16047 [cond-mat. supr-con]
    [32] Huo M W, Ma P Y, Huang C X, Huang X, Sun H L, Wang M 2025 arXiv: 2501.15929 [cond-mat. supr-con]
    [33] Zhong H Y, Hao B, Wei Y, Zhang Z J, Liu R X, Huang X R, Ni X S, Cantarino M, Cao K, Nie Y F, Schmitt T, Lu X Y 2025 arXiv: 2502.03178 [cond-mat. supr-con]
    [34] Xu M Y, Qiu D, Xu M H, Guo Y H, Shen C, Yang C, Sun W J, Nie Y F, Li Z X, Xiang T, Qiao L, Xiong J, Li Y R 2025 arXiv: 2502.14633 [cond-mat. supr-con]
    [35] Yang M W, Wang H, Tang J Y, Luo J P, Wu X F, Mao R L, Xu W J, Zhou G D, Dong Z G, Feng B H, Shi L C, Pei Z C, Gao P, Chen Z Y, Li D F 2025 arXiv: 2503.18346 [cond-mat. supr-con]
    [36] Zhou G D, Huang H L, Wang F Z, Wang H, Yang Q S, Nie Z H, Lv W, Ding C, Li Y Y, Lin J Y, Yue C M, Li D F, Sun Y J, Lin J H, Zhang G M, Xue Q K, Chen Z Y 2025 Nat. Sci. Rev. 12 nwae429 doi: 10.1093/nsr/nwae429
    [37] Ko E K, Yu Y J, Liu Y D, Bhatt L, Li J R, Thampy V, Kuo C T, Wang B Y, Lee Y, Lee K, Lee J, Goodge B H, Muller D A, Hwang H Y 2025 Nature 638 935 doi: 10.1038/s41586-024-08525-3
    [38] Zhou G D, Lv W, Wang H, Nie Z H, Chen Y Q, Li Y Y, Huang H L, Chen W Q, Sun Y J, Xue Q K, Chen Z Y 2025 Nature 640 641 doi: 10.1038/s41586-025-08755-z
    [39] Kanai M, Kawai T, Kawai S, Tabata H 1989 Appl. Phys. Lett. 54 1802 doi: 10.1063/1.101269
    [40] Kanai M, Kawai T, Kawai S 1991 Appl. Phys. Lett. 58 771 doi: 10.1063/1.104543
    [41] Dong Z H, Huo M W, Li J, Li J Y, Li P C, Sun H L, Gu L, Lu Y, Wang M, Wang Y Y, Chen Z 2024 Nature 630 847 doi: 10.1038/s41586-024-07482-1
    [42] Liu Y D, Ko E K, Tarn Y J, Bhatt L, Goodge B H, Muller D A, Raghu S, Yu Y J, Hwang H Y 2025 arXiv: 2501.08022 [cond-mat. supr-con]
    [43] Wang H, Huang H L, Zhou G D, Lv W, Yue C M, Xu L Z, Wu X F, Nie Z H, Chen Y Q, Sun Y J, Chen W Q, Yuan H T, Chen Z Y, Xue Q K 2025 arXiv: 2502.18068 [cond-mat. supr-con]
    [44] Li P, Zhou G D, Lv W, Li Y Y, Yue C M, Huang H L, Xu L Z, Shen J C, Miao Y B, Song W H, Nie Z H, Chen Y Q, Wang H, Chen W Q, Huang Y B, Chen Z H, Qian T, Lin J H, He J F, Sun Y J, Chen Z H, Xue Q K 2025 arXiv. 2501.09255 [cond-mat. supr-con]
    [45] Yue C M, Miao J J, Huang H L, Hua Y C, Li P, Li Y Y, Zhou G D, Lv W, Yang Q S, Sun H Y, Sun Y J, Lin J H, Xue Q K, Chen Z Y, Chen W 2025 arXiv: 2501.06875 [cond-mat. str-el]
    [46] Shen J C, Miao Y, Ou Z P, Zhou G D, Chen Y Q, Luan R Q, Sun H X, Feng Z K, Yong X R, Li P, Li Y Y, Xu L Z, Lv W, Nie Z H, Wang H, Huang H L, Sun Y J, Xue Q K, Chen Z Y, He J F 2025 arXiv. 2502.17831 [cond-mat. supr-con]
    [47] Wang B Y, Zhong Y, Abadi S, Liu Y D, Yu Y J, Zhang X L, Wu Y M,Wang R H, Li J R, Tarn Y J, Ko E K, Thampy V, Hashimoto M, Lu D H, Lee Y S, Devereaux T P, Jia C J, Hwang H Y, Shen Z X 2025 arXiv: 2504.16372 [cond-mat. supr-con]
    [48] Yang H B, Zhou Y N, Miao G Y, Rusz J, Yan X X, Guzman F, Xu X F, Xu X H, Aoki T, Zeiger P, Zhu X T, Wang W H, Guo J D, Wu R Q, Pan X Q 2024 Nature 635 332 doi: 10.1038/s41586-024-08118-0
    [49] Li F Y, Peng D, Dou J, Guo N, Ma L, Liu C, Zhang Y L, Wang L Z, Luo J, Yang J, Zhang J, Chang T Y, Chen Y S, Cai W Z, Cheng J G, Wang Y Z, Zheng Q, Zhou R, Zeng Q S, Tao X T, Zhang J J 2025 arXiv: 2501.14584 [cond-mat. supr-con]
    [50] Li J Y, Peng D, Ma P Y, Zhang H Y, Xing Z F, Huang X, Huang C X, Huo M W, Hu D Y, Dong Z X, Chen X, Xie T, Dong H L, Sun H L, Zeng Q S, Mao H K, Wang M 2024 arXiv: 2404.11369 [cond-mat. supr-con]
    [51] Wang Z C, Zou C T, Lin C T, Luo X Y, Yan H T, Yin C H, Xu Y, Zhou X J, Wang Y Y, Zhu J 2023 Science 381 227 doi: 10.1126/science.add3672
    [52] Zhang M X, Pei C Y, Peng D, Du X, Hu W X, Cao Y T, Wang Q, Wu J F, Li Y D, Liu H Y, Wen C H P, Song J, Zhao Y, Li C H, Cao W Z, Zhu S H, Zhang Q, Yu N, Cheng P H, Zhang L L, Li Z W, Zhao J K, Chen Y L, Guo H J, Wu C J, Yang F, Zeng Q S, Yan S C, Yang L X, Qi Y P 2025 Phys. Rev. X 15 021005 doi: 10.1103/PhysRevX.15.021005
    [53] Shi M Z, Li Y K, Wang Y X, Peng D, Yang S H, Li H P, Fan K B, Jiang K, He J F, Zeng Q S, Song D S, Ge B H, Xiang Z J, Wang Z Y, Ying J J, Wu T, Chen X H 2025 arXiv: 2501.12647 [cond-mat. supr-con]
    [54] Zhang E K, Peng D, Zhu Y H, Chen L X, Cui B K, Wang X Y, Wang W B, Zeng Q S, Zhao J 2025 Phys. Rev. X 15 021008 doi: 10.1103/PhysRevX.15.021008
    [55] Shi M Z, Peng D, Fan K B, Xing Z F, Yang S H, Wang Y Z, Li H P, Wu R Q, Du M, Ge B H, Zeng Z D, Zeng Q S, Ying J J, Wu T, Chen X H 2025 arXiv: 2502.01018 [cond-mat. supr-con]
  • 加载中
图( 5)
计量
  • 文章访问数:  75
  • HTML全文浏览数:  75
  • PDF下载数:  4
  • 施引文献:  0
出版历程
  • 收稿日期:  2025-03-13
  • 刊出日期:  2025-05-05

常压下双层结构镍氧化物薄膜高温超导电性的发现与研究展望

    通讯作者: E-mail: chenzhuoyu@sustech.edu.cn.;
    通讯作者: E-mail: xueqk@sustech.edu.cn.
  • 1. 南方科技大学, 量子功能材料全国重点实验室, 物理系, 深圳　518055
  • 2. 粤港澳大湾区量子科学中心, 深圳　518045
  • 3. 清华大学物理系, 北京　100084
  • 收稿日期:  2025-03-13

摘要: 近年来, 镍氧化物超导电性备受关注, 全球多个科研团队在常压和高压条件下, 发现了多种镍氧化物材料的超导电性. 来自中国和美国的研究团队通过独立、相异的研究路径, 发现了常压下双层Ruddlesden-Popper结构镍氧化物薄膜的高温超导电性, 为深入研究高温超导机理提供了全新的平台. 中国团队基于自主发展的“强氧化原子逐层外延”技术, 制备出具有原子级平滑表面的纯相双层结构镍氧化物超导薄膜. 通过原位强氧化处理技术, 可在原子级平整的薄膜表面开展ARPES等表面敏感测量, 揭示超导相的电子结构特征, 为超导微观机理的深入研究提供关键实验基础. 通过协同开展晶格结构设计、稀土/碱土元素替代以及界面应力工程调控, 有望进一步提升该体系的超导转变温度.

English Abstract

    全文HTML

    1.   引　言

    • 量子现象通常存在于微观世界, 而超导电性是一种宏观量子现象. 自1911年荷兰物理学家卡末林-昂内斯(Kamerlingh Onnes)发现超导电性以来[1], 超导研究就成为物理学家和材料科学家持续关注的一个领域. 超导材料在特定超导转变温度(TC)以下电阻变为零, 可以实现电流的零能耗传输. 超导体还具有完全抗磁性, 通过磁通钉扎可以在没有能量输入的情况下实现磁悬浮. 1957年, 美国理论物理学家巴丁(Bardeen)、库珀(Cooper)和施里弗(Schrieffer)建立了单质金属与合金等超导体的微观理论(称为BCS理论)[2]. 此后, 研究者们通常就将BCS理论能解释的超导体称为常规超导体. 根据BCS理论, TC主要取决于电子配对形成库珀对的能量——1968年, 美国物理学家麦克米兰(McMillan)提出常压下TC存在上限40 K, 被称为“麦克米兰极限”[3]. 常压下TC大于40 K的超导体, 就无法用BCS理论解释, 因而被称为高温超导体. 此前, 研究者们发现的高温超导体共有铜基和铁基两大类. 1986年, 瑞士IBM实验室的贝德诺兹(Bednorz)和缪勒(Müller)发现第一类高温超导体——铜氧化物超导体[4], 同年日本东京大学田中昭二团队通过磁化率测量确认了其超导性[5]. 1987年, 美国休斯顿大学朱经武院士等和中国科学院物理所赵忠贤院士等将铜氧化物超导体的TC提高到77 K(液氮沸点)以上[6,7]. 2006年, 日本东京工业大学细野秀雄团队发现含过渡金属元素的铁基超导体[8], 2008年将TC提升到26 K[9]. 同年, 赵忠贤院士和陈仙辉院士等中国科学家将其TC提高到40 K以上, 使铁基超导材料成为第二类高温超导体系[10–12]. 2012年, 薛其坤院士团队[13]通过界面增强的方法把单层铁基超导薄膜的TC提高到40 K以上, 突破了麦克米兰极限. 尽管取得了这些重要的进展, 由于电子之间复杂的相互作用和高温超导的复杂层状结构等因素, 高温超导机理仍是科学界悬而未决的重大科学问题.

      2019年, 美国斯坦福大学Harold Y. Hwang团队[14]发现了与铜氧化物超导体具有同样方平面结构的新一类无限层镍氧化物超导薄膜, 立即引起了国际上的广泛关注. 尽管方平面结构镍氧化物超导材料的电子结构与铜基有相似之处(图1(a), (b)), 但TC低于铜氧化物超导体. 2023年, 中国中山大学王猛团队和清华大学张广铭等[15]合作发现了具有双层Ruddlesden-Popper(RP)结构的镍氧化物的超导电性——在十几万个大气压的高压环境下, 其起始转变的TC 超过了液氮沸点77 K. 这一重要发现将镍氧化物超导研究推向了新的研究热潮. 随后, 国内外科学家迅速取得一系列的进展: 浙江大学袁辉球团队同王猛团队[16]合作实现了零电阻的测量; 中国科学院物理研究所程金光团队与日本东京大学Yoshiya Uwatoko等[17]合作获得了更纯的双层RP相, 并通过抗磁性测量观察到了超90%体积分数的超导相; 复旦大学赵俊团队与上海前瞻物质科学研究院曾桥石、中国科学院物理研究所郭建东等[18]合作在高压下观察到了三层RP结构镍氧化物零电阻与抗磁性. 特别值得注意的是, RP结构的镍氧化物超导体与铜氧化物超导体在晶体结构和电子结构上均存在着显著差异(图1(a), (c)), 但是TC量级却与铜氧化物相似, 这为揭开高温超导机理之谜提供了一个非常重要的对比研究体系. 众所周知, 高压导致的晶体和电子结构变化可以显著提高TC, FeSe就是一个很好的例子. 一个自然的问题就是: 镍氧化物能否具有常压下的高温超导电性?

    2.   发现过程

    • 自2019年起, 来自全球的多个研究团队, 采用多种不同的技术路径, 寻找常压下镍氧化物的高温超导电性[19–35]. 中国南方科技大学联合粤港澳大湾区量子科学中心、清华大学组成攻关团队(后称南科大团队), 于2022年起另辟技术路线—— 自主发展了兼具强氧化能力和原子级沉积精度 的 “强氧化原子逐层外延” (gigantic-oxidative atomic-layer-by-layer epitaxy, GOALL-Epitaxy)技术. 2023年完成设备搭建后, 他们实现了强氧 化条件下全系列RP结构(n = 1—5)及单双层 交替“1212”人工晶格镍氧化物薄膜的可控生长. 2024年6月, 南科大团队在申请发明专利的同时, 通过arXiv预印本平台公开技术细节(同年11月在《国家科学评论》在线发表[36]). 利用此技术, 经过1000余次样品迭代, 系统性优化薄膜界面应力匹配、晶体结构及材料化学组分, 明确观察到了常压下纯相双层RP结构镍氧化物的超导电性后, 撰写研究论文并于2024年11月16日向《自然》期刊投稿. 另一方面, 美国斯坦福大学Harold Y. Hwang团队(后称斯坦福团队)采用主流的脉冲激光沉积(pulsed laser deposition, PLD)技术, 通过调控衬底外延应变探索双层RP结构镍氧化物超导薄膜的生长, 观察到了零电阻, 于2024年7月30日向《自然》期刊投稿, 并于2024年12月19日在线发表论文[37]. 两日后, 南科大团队于2024年12月21日在arXiv预印本平台公开了尚处于审稿阶段的研究论文全文, 通过零电阻和迈斯纳效应的双重实验证据, 证实了常压下双层RP结构镍氧化物超导电性的存在, 经过多轮严格评审及补充实验后, 于2025年2月17日在线发表[38] (图2显示了文章的关键数据).

      尽管斯坦福团队和南科大团队采用不同的材料组分和薄膜制备技术路径, 得到了不同的薄膜晶体结构和超导性能, 但二者观测到的超导起始转变温度均突破40 K, 这表明库珀对在超越麦克米兰极限的高温条件下已经形成, 共同印证了常压下镍氧化物的高温超导电性. 斯坦福团队在未处理的SrLaAlO4衬底上利用主流PLD方法生长La3Ni2O7, 然后通过常压低浓度臭氧(0.4%)进行异位氧化处理, 获得了超导起始转变温度为26—42 K的薄膜. 由于薄膜中存在多种RP晶相, 其零电阻温度最高为2 K左右[37]. 南科大团队则凭借自主发展的GOALL-Epitaxy方法[36], 在原子级平滑的SrLaAlO4衬底上生长(La, Pr)3Ni2O7薄膜时, 原位引入强氧化处理过程(10 sccm的液化提纯臭氧流量和3.5 cm的近距离喷淋), 不但获得了超导起始转变温度达到45 K的纯相双层RP结构薄膜, 而且在8 K附近同时观测到了零电阻和抗磁性——这个结果标志着具有双层RP结构的镍氧化物在常压下也能达到全局相位相干的超导态[38]. 特别是, 南科大团队的原位氧化处理避免了非原位退火导致的表面污染, 同时原子级精度的生长方法确保了样品表面的原子级平滑, 这为后续角分辨光电子谱等表面敏感实验的开展奠定了关键基础.

    3.   技术路径

    • 20世纪60年代发明的分子束外延技术, 最初是用于化合物半导体比如GaAs薄膜材料的生长, 现已逐步拓展到包括氧化物超导材料在内的很多材料. 其核心原理是: 在单晶衬底上生长材料就像用原子作为“积木”, 通过精准控制衬底温度、束流等热力学与动力学参数, 让原子/分子在衬底表面反应, 并按照衬底的晶体结构规律地逐层堆叠, 外延形成薄膜. 针对氧化物体系, 主要的外延薄膜生长技术包括氧化物分子束外延(oxide molecular beam epitaxy, OMBE)和脉冲激光沉积(PLD). OMBE是在超高真空条件下, 蒸发的金属原子与活性氧源(氧气、臭氧、原子氧或氧等离子体)在衬底表面反应, 从而实现原子级精度的薄膜沉积. 然而, OMBE的氧化能力和生长速度受限于活性氧的浓度: 当氧压高于10–4 mbar (1 bar = 105 Pa)时, 金属原子的平均自由程骤降而导致沉积中断. PLD利用高能量、纳秒级的脉冲激光照射与薄膜成分相同的原材料靶材, 产生瞬态等离子体, 轰击蒸发出来的靶材料在衬底上以晶胞级别的精度反应沉积而形成薄膜. 由于激光激发的等离子体能量较高, PLD技术可以耐受更高的腔体气压(例如大于0.1 mbar), 因而大部分PLD都主要使用氧气作为氧源. 斯坦福团队采用的就是以氧气为氧源的经典PLD方法. 无论是OMBE还是PLD, 人们都可以借助反射式高能电子衍射(RHEED)对生长过程进行原位实时监控.

      另外一种更为小众的技术在一定程度上结合了PLD和OMBE的特点. 早在1989年, 大阪大学的研究团队就尝试使用脉冲激光分别烧灼多个靶材, 对不同的化学组分的化合物实现“依次沉积”, 并成功获得Bi(Pb)-Sr-Ca-Cu-O超导薄膜[39]. 1991年, 该研究团队还实现了铜氧化物薄膜的原子逐层生长[40]. 2017年, 美国天普大学郗小星团队使用这种分靶生长的技术, 在LaAlO3衬底上制备了La5Ni4O13薄膜[20], 他们称此种技术为“原子逐层激光分子束外延”(atomic-layer-by-layer laser molecular beam epitaxy). 自2022年起, 南科大团队采用这种原子逐层外延技术思路, 与多个国产设备供应商携手合作, 对设备进行深度优化, 不仅提高了激光能量、靶材切换等的自动化控制水平, 还将薄膜化学计量精度提升到0.3%. 特别是, 采用液化提纯的臭氧作为氧源, 利用宽口径冷却气路管道以降低臭氧传输过程中的分解, 以及通过改进腔体结构使臭氧在样品周围高浓度聚集, 使氧化能力相较于OMBE实现了上万倍的巨幅提升[36]. 图3为GOALL-Epitaxy原理示意图, 该技术兼具了OMBE的原子逐层沉积精度优势和PLD的高氧压、高能量优势. 尤为重要的是, 高浓度的臭氧环境为薄膜生长提供了前所未有的超强氧化能力, 极大拓宽了复杂氧化物薄膜生长的热力学与动力学参数空间, 更有利于制备各类热力学亚稳的定制化设计的复杂结构. 而且, 逐层生长的方式也有利于金属元素与氧的充分反应使其达到更高的氧化态, 这有效抑制了氧缺陷的产生, 从而提高薄膜的结晶质量. 此外, GOALL-Epitaxy还可以实现原位高浓度臭氧环境退火, 这对提升样品表面质量, 满足表面敏感实验的开展需求有重要意义.

      选用不同晶格大小的衬底, 可以实现薄膜的外延应力调控. 在高压实验中, 十几万大气压的压强导致超导出现时, 双层RP结构镍氧化物La3Ni2O7晶格产生了约2%的压应变. SrLaAlO4衬底对于La3Ni2O7而言, 正好可以提供约2%的面内压应变. 2024年5月, 美国布鲁克海文国家实验室Božović团队报道了在SrLaAlO4衬底上用OMBE方法生长La3Ni2O7的结果. 他们使用了多种臭氧处理方式, 虽然没有看到超导的迹象, 但证明了在SrLaAlO4衬底上生长双层RP结构镍氧化物薄膜的可行性[25]. 清华大学王亚愚团队与中山大学王猛、南京大学卢毅、中国科学院物理研究所陈震等[41]合作的透射电子显微镜分析结果表明, 缺氧会严重影响La3Ni2O7–δ单晶的电子结构, 而中国科学院物理研究所程金光团队的高压实验结果指出Pr元素替代利于超导性能的稳定[17]. 基于这些经验, 南科大团队运用GOALL-Epitaxy技术, 在SrLaAlO4衬底上生长了3个晶胞(约6 nm)厚的La2.85Pr0.15Ni2O7纯相薄膜, 在原位强氧化处理后, 获得了较为稳定的超导电性[38]. 相比于GOALL-Epitaxy, PLD技术的优势在于试验新组分的效率更高——最近, 斯坦福团队利用PLD技术, 在前述基础上获得了超导性能更好的La2PrNi2O7薄膜[42].

    4.   超导机理实验研究展望

    • 常压镍基高温超导的突破, 为高温超导机理研究提供了全新实验平台, 使得诸多原本受限于高压条件而难以开展的实验得以在常压下进行. 在铜基超导体的研究中, 随氧含量变化的超导相图(例如YBa2Cu3O7–δ, Bi2Sr2CaCu2O8+δ等)是研究机理的基础. 由于双层RP结构镍氧化物超导薄膜易于因缺氧而变为绝缘态, 南科大团队通过精确控制逐步失氧的过程, 得到了其随氧含量变化的超导-绝缘体相变相图, 这是研究超导机理的重要出发点. 南科大团队同时利用同步辐射偏振X射线吸收谱(XAS), 通过研究超导态与失氧绝缘态的电子轨道分辨吸收强度差异, 发现失氧可能会导致$ {\text{d}}_{z^2}$相关能带发生显著的变化[43]. 这与铜氧化物的情况截然不同: 氧含量的变化主要存在于电荷库层, 对导电的铜氧面的影响主要表现为电荷载流子浓度的变化. 因此, 获得仅随电荷载流子浓度变化的双层RP结构镍氧化物超导相图是一个需要研究的重要问题.

      角分辨光电子能谱(ARPES)是超导机理研究的重要工具, 其要求洁净的原子级平滑的样品表面. 南科大团队采用的原子逐层外延生长方法, 在确保高质量薄膜样品的原子级平滑表面方面有优势, 而原位强氧化处理则使得样品获得超导电性的同时仍然保持洁净的表面. 另外, 由于镍基超导薄膜在室温真空环境下极易失氧而失去超导电性, 传统的超高真空手提箱方案不再适用. 南科大团队改造了样品传输方案, 采用0.2 MPa纯氧手提箱传输样品, 在样品转移过程中尽量避免失氧. 这样, 在深圳生长的薄膜运输到上海光源09U线站后, 仍能用相对高能的光子测量到费米面和能带结构, 这为研究镍基高温超导机理提供了基础[44,45]. 为了克服高能光子的分辨率较低这一问题, 南科大团队还与中国科学技术大学何俊峰课题组合作, 进一步发展了一种全低温冷链的超高真空样品运输方式, 实现了7 eV激光ARPES的测量, 并初步得到了超导薄膜的能隙结构, 发现在布里渊区对角线方向具有“粒子-空穴对称”特征且随温度变化的能隙[46]. 下一步计划, 是将ARPES能隙的测量扩展到整个布里渊区, 并研究其随各参数变化的演化规律. 斯坦福团队也在采用了原位臭氧处理的方法之后, 测量到了双层RP结构镍基超导薄膜的能带结构[47].

      接下来, 针对镍氧化物高温超导机理的研究可以从以下几类实验着手进行, 分别是动量空间测量(例如ARPES和共振非弹性X射线散射谱RIXS)、实空间测量(例如透射电子显微镜STEM和扫描隧道显微镜STM)、相敏实验(例如约瑟夫森结和超导量子干涉器件SQUID)以及输运调控(例如离子调控)等, 如图4所示. 特别值得关注的是相敏实验: 相敏实验不仅可以给出配对电子个数, 还可以提供超导配对对称性的重要证据. 用最新 的STEM技术可以还实现局部声子模式能量的测 量[48], 该测量有助于理解电子-声子耦合的在超导配对中的作用.

    5.   超导材料实验研究展望

    • 提高超导转变温度TC一直是超导领域的核心研究目标之一. 尽管目前报道的双层RP结构镍氧化物超导薄膜的起始转变温度TC已经突破了麦克米兰极限, 但仍远低于高压下80 K的转变温度[15]. 最新研究发现, Sm替代可以实现高达91 K的超导转变[49], 因而不同稀土元素替代可能是提高TC的重要有效手段之一. 另一个是通过更换衬底实现更大的应力失配. 根据La3Ni2O7块体的超导-压力相图[50], SrLaAlO4衬底所提供压应变尚未达到最优值. 因此, 寻找合适的单晶衬底或者合适的缓冲层, 以提供不同于2%的压应变, 这也是提高TC的策略之一.

      在La2.85Pr0.15Ni2O7超导薄膜中, 衬底中的Sr扩散长度为一个晶胞的厚度[38]. Sr取代La或Pr通常会引入空穴掺杂, 这与ARPES的实验数据一致[44,45]. 目前, Sr的扩散与超导之间的关联尚未有确切的答案, 界面极性、电荷转移等与超导之间的关联也不清楚. 因此, 界面调控也是一个非常有效的手段.

      在铜基超导中, 铜氧面的电子配对和相位相干性对其超导电性起着决定性的作用, 而不同层数的铜氧面结构对超导转变温度有着显著的影响[51]. 虽然由于层间顶角氧的存在, 镍基RP结构超导体的层数调控机理可能与铜基有较大不同, 实验上La3Ni2O7, La4Ni3O10[18,52,53]和Pr4Ni3O10[54]均在高压下展示了不同程度的超导电性. 因此, 在常压薄膜体系中调控镍氧面的层数, 包括设计和制备不同层数混合的人工晶格[36,55], 也是调节TC的一个途径.

    6.   总　结

    • 常压下双层RP结构镍氧化物高温超导的 发现, 标志着镍基超导研究迈入了一个新的阶段. 我国科研团队利用自主发展的“强氧化原子逐层外延”技术, 制备出了纯相的双层RP结构镍氧化物高温超导薄膜, 揭示了界面应力、氧含量调控及稀土元素替代对超导性能的重要性. 未来, 通过协同优化人工晶格设计、界面工程与元素替代, 有望进一步提升超导转变温度. 另一方面, 结合角分辨光电子能谱、扫描隧道显微镜、透射电子显微镜等先进表征手段, 研究者们可以对这些材料物性与电子结构进行深入系统的研究, 这为揭示高温超导的微观机理带来了新的希望.

    参考文献 (55)

目录

/

返回文章
返回
