自动说话人验证(ASV)系统旨在根据说话人的声音验证其身份, 是一项重要的生物特征识别技术。然而在实际应用中, ASV系统面临着欺骗语音攻击的潜在威胁, 攻击大致可分为四种类型: 录音重放、人声模仿、语音转换和语音合成。其中, 录音重放是最常见、最易实施且威胁最大的一类攻击。该攻击方法仅需要简单的录音设备(如手机、录音笔等)记录原始说话者的声音, 然后通过播放设备进行声音重放, 无需任何专业技术知识即可实施^[1-2]。随着高保真设备的便携化和普及化, 这种攻击方式严重威胁到ASV系统的安全性。因此, 开发能够检测重放欺骗语音的对策是至关重要的。近些年来, 许多前端特征已被提出用于检测重放语音, 并取得了一定效果。

捕捉重放语音的非线性特征是提高检测性能的一个研究方向。其中, Tapkir等基于幂函数的非线性提出幂归一化倒谱系数(PNCC)和Q-Log归一化倒谱系数(QLNCC)^[3]。Kamble等基于非线性的Teager能量算子提出了一系列特征, 包括Teager能量倒谱系数(TECC)和增强Teager能量倒谱系数(ETECC)等。这一类特征在捕捉混响和噪声抑制方面展现出不错的能力^[4-7], 但该类特征并未重点研究相关频段上分辨率的重要性。

通过调节目标位置的分辨率来捕捉真实语音和重放语音之间差异性是特征提取的另一研究方向。其中, 常数Q倒谱系数(CQCC)作为ASVspoof 2017挑战赛的基线特征, 能更准确地捕捉真实语音和回放语音之间的差异信息^[8]。该特征基于常数Q变换, 在低频处采用较高的频率分辨率, 高频处采用较高的时间分辨率。文献[9-10]进一步证实了在关键频段采用高分辨率对于重放检测有积极意义。文献[11]对梅尔频率倒谱系数(MFCC)、线性频率倒谱系数(LFCC)、逆梅尔频率倒谱系数(IMFCC)等特征做了重放检测的性能比较, 结果显示不同频率尺度下所设计的特征得到的检测效果不同且差异较大。

上述特征提取方法基于非线性和关键频段提高分辨率的思路在重放语音检测中发挥了不错的效果。然而其中的多分辨能力大体上以高低频段来划分, 缺乏严谨的理论依据。本文运用F-ratio深入分析了若干种录放设备条件下的重放语音与真实语音的频谱关系, 在此基础上归纳提出全局自注意权重用来表示全频段中各个频率点的鉴别权重, 从而给出了基于非线性、多频带进行特征设计的理论依据。以全局自注意权重为依据设计了全局自注意滤波器组, 用来提取真实语音和重放语音之间的高鉴别频段信息, 同时利用Teager能量算子来捕捉重放语音的非线性失真。最终, 提出了一种有效检测重放欺骗语音的全局自注意Teager能量倒谱系数(Global Self-attentive Teager Energy Cepstrum Coeffi-cients, GSTECC)特征。

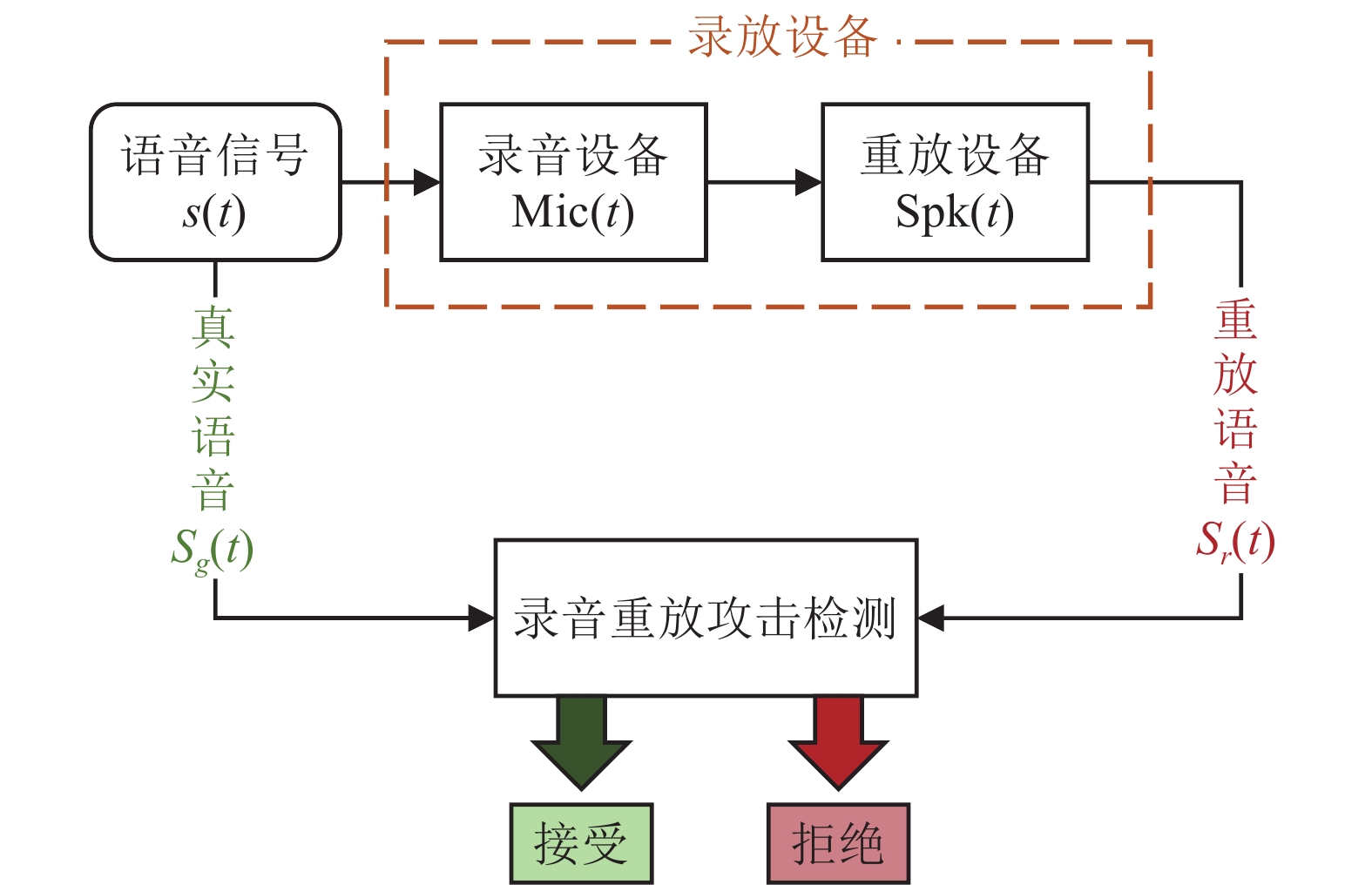

重放攻击是指攻击者以特定方式将事先录制的语音样本再次播放给ASV系统, 以模仿合法用户的声音并试图获取系统的未经授权访问权限。因此, 为确保ASV系统的安全性, 必须确保系统具备检测并有效抵御重放语音攻击的能力。图1是录音重放语音检测模块, 其中重放语音攻击检测是二分类任务, 其目标是识别给定的语音信号是真实语音还是经录音设备录制后再经重放设备播放的重放语音。

根据图1可得真实语音$ {S_g}(t) $和重放语音$ {S_r}(t) $的关系为

其中, $ {h_{\rm Mic}}(t) $, $ {h_{\rm Spk}}(t) $分别为录音设备和重放设备的单位脉冲响应。由式(1)可知, 重放语音是由真实语音与录放设备的脉冲响应卷积而成, 将其转换至实倒谱域:

其中, $ {{\boldsymbol{S}}_r} $, $ {{\boldsymbol{S}}_g} $, $ {{\boldsymbol{h}}_{\rm Mic}} $, $ {{\boldsymbol{h}}_{\rm Spk}} $分别表示重放语音、真实语音、录音设备和重放设备的脉冲响应的倒谱向量。由式(2)可知, 从重放语音中提取的特征会受到录放设备的影响。这意味着, 使用不同类型的录放设备会对后续的分类检测产生不同程度的影响。

研究在不同录放设备条件下F-ratio模式的变化, 辅助鉴别哪些频段具有更好的区分性能^[12-15], 共选择了10种录放设备组合, 如表1所示。

F-ratio的比值向量$ \boldsymbol{F}_{\rm ratio} $定义为类间距离与类内方差, 其中类表示为真实语音和重放语音两类。对所采集的各帧语音信号进行快速傅里叶变换(FFT), 并取模的平方作为样本向量:

其中, $ {\boldsymbol{x}}=\left\{{x}^{1}, {x}^{2}, \cdots , {x}^{L}\right\} $表示某一帧语音时域信号,$ L $为帧长; 样本向量$ {\boldsymbol X}=\left\{{X}^{1}, {X}^{2}, \cdots , {X}^{M}\right\} $表示对应帧语音信号在频域上各点的能量值,$ M $表示频域点数。

令$ {{\boldsymbol X}_i} $表示真实语音中的第$i$个样本向量, $ {{\boldsymbol X}_j} $表示重放语音中的第$j$个样本向量, $ {{\boldsymbol{\mu }}_g} $和$ {{\boldsymbol{\mu}} _r} $则分别表示真实语音和重放语音各自总样本向量的平均向量。$ {N_g} $和$ {N_r} $分别代表真实语音和重放语音的样本总数, 则有

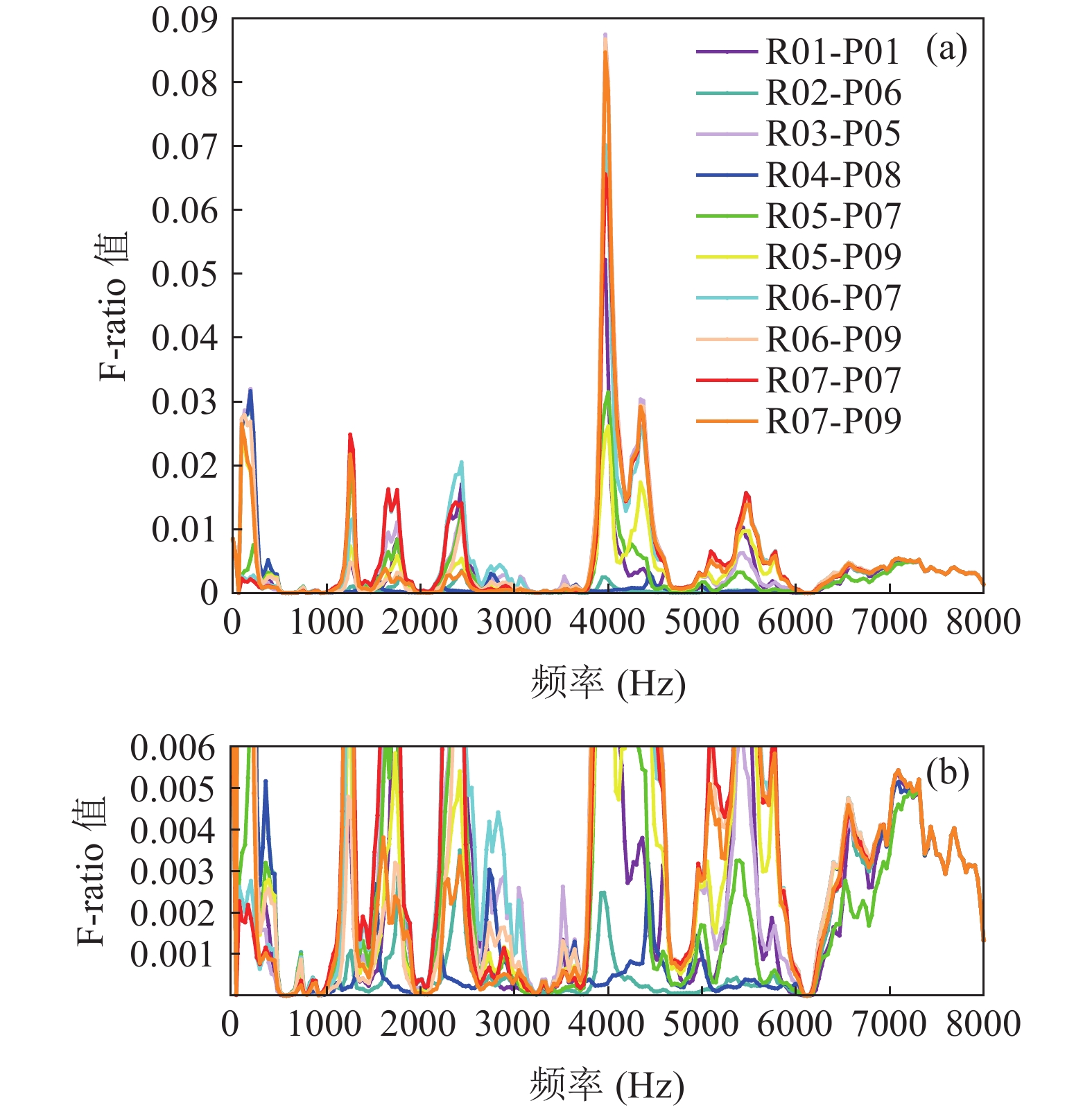

其中, $ {\boldsymbol{F}_{\rm ratio}} $的维度与样本向量$ {\boldsymbol{X}} $的维度一致, 均为频域的点数。将频域各点转换为对应的频率值, 得到的模式曲线见图2。

如图2所示, 在不同频段上使用不同录放设备的F-ratio模式曲线呈现出差异, 这是由于录放设备的不同所导致, 而这种变化是导致模型泛化性能不佳的原因之一。然而, 依然可以观察到一些子频段的模式曲线之间表现出较高的一致性, 这表明这些子频段的鉴别能力不容易受到录放设备变化的影响。因此, 在特征设计阶段, 若能加强对稳定性与鉴别能力相对较高的子频段的关注, 减少对其他容易受录放设备影响的子频段的关注度, 有助于降低特征受录放设备变化影响的程度, 提高系统的稳定性。下文将依据F-ratio曲线模式的一致性和幅值的大小设计一个权重参数用以表达各频段上需要赋予的注意力程度。

式(4)定义了F-ratio模式曲线(图2)。根据不同模式曲线的特性, 本节定义自注意权重对不同频率点的重要性进行建模:

其中, ${W_i}$代表第$i$个频率点上的自注意权重; $ {m_i} $是图2中第$i$个频率点上所有F-ratio值的均值; $ {s_i} $是图2中第$i$个频率点上所有F-ratio值的标准差; 其中$k$为调节因子, 为确保权重值在本研究中均为非负数, $k$取值1.0022。总数为$M$个频率点的自注意权重组成的$M$维列向量$ {\boldsymbol{W}} $, 称作全局自注意权重矢量:

具体而言, 自注意权重$ W $被定义为与各频率点上各条F-ratio值的均值成正比, 与标准差成反比。这样的定义旨在表示当图2中的各条模式曲线越接近且F-ratio值都尽可能高时, 权重也会相应增加。当模式曲线越接近时, 意味着不同录放设备之间的F-ratio值的标准差越小, 而当F-ratio值都尽可能高时, 则表示在不同录放设备的F-ratio值的平均值越大。通过这种方式, 便于将特征提取重点放在模式曲线一致性较强且鉴别能力较高的频率上。

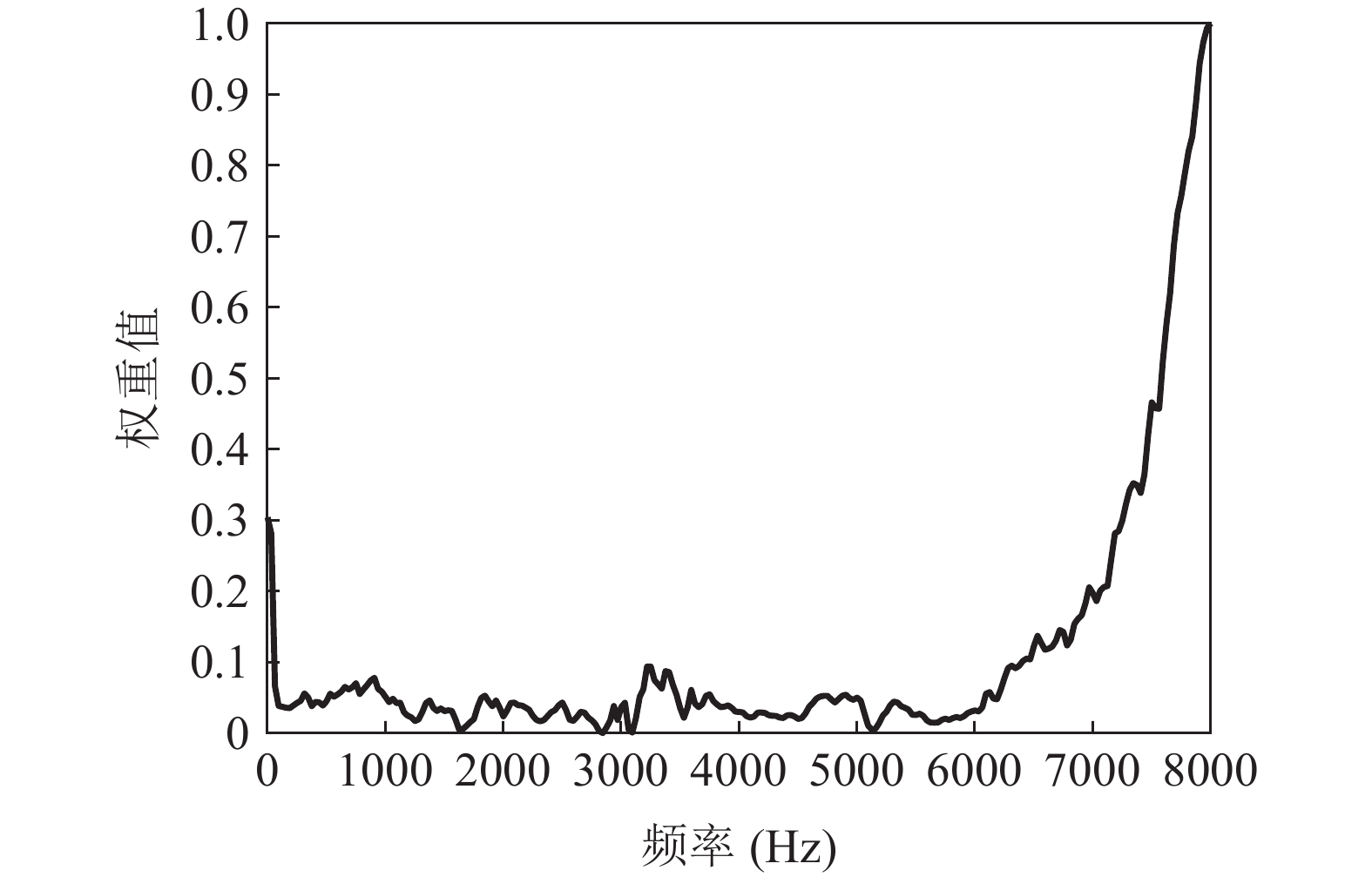

全频段全局自注意权重如图3所示, 这些权重受到了F-ratio模式曲线的一致性以及F-ratio平均值的共同影响。由实验所得F-ratio值均处于10的负幂次量级(10⁻²~10⁻¹⁰), 因此分母的标准差对权重的影响更为显著, 而均值的大小对权重的贡献相对较小。由图2(a)和图3可知, F-ratio模式曲线的一致性越好(标准差越小), 对应的权重越大。在此基础上, 更大的均值也对应了更高的权重。图2(b)将0~0.006幅度区间的F-ratio曲线进行了放大展示, 可见F-ratio模式曲线一致性较好的几个频段对应了相对高的权重值, 而具有高一致性和高均值的频段如6180~8000 Hz频段显示出更高的权重。综上所述, 全局自注意权重图有效地反映了全频段上鉴别信息的分布情况, 各频率点的鉴别能力可以通过自注意权重来描述, 为本文的特征设计奠定了基础。

在重放语音检测任务中, 为了更精确地提取到真实语音和重放语音之间的区别性特征, 设计一个有效的滤波器组的主要原则是增强具有强鉴别能力的信息, 并抑制具有较弱鉴别能力的信息。由图3可知, 鉴别信息在不同频带上表现出不均匀性, 其鉴别频率与一般频率之间并不呈线性关系。因此, 本文提出了一种非线性全局频率尺度变换, 通过采用频率尺度规整方法^[15-17]来实现这一目标。与传统的梅尔频率尺度或逆梅尔尺度不同, 该方法是围绕全局自注意权重向量进行设计, 其频率分辨率的高低与自注意权重值的大小相对应, 这意味着将更多的注意力集中在高鉴别频率区域上。

在权重向量中, 各频率点的权重大小反映了该点应该受到的关注程度。为了便于后续设计滤波器组的各个中心频率与带宽, 本小节将线性频率变换到新的频率尺度上。

首先, 通过计算各点的自注意权重与总自注意权重的比值, 将全局自注意权重向量进行尺度变换:

其中, ${W_j}$为第$j$个自注意权重, $ {\boldsymbol{W}} $是全局自注意权重向量, $ {R_j} $表示变换后第$j$个点的值, 其大小与对应点的权重成正比, 为了使频率尺度变换前后的频率范围保持一致, 将变换公式中的系数设计为$ {{{f_s}} \mathord{\left/ {\vphantom {{{f_s}} 2}} \right. } 2} $, ${f_s}$是语音信号的采样频率。

进一步, 通过对$ {R_j} $累加求和计算出新的频率尺度上各点的刻度:

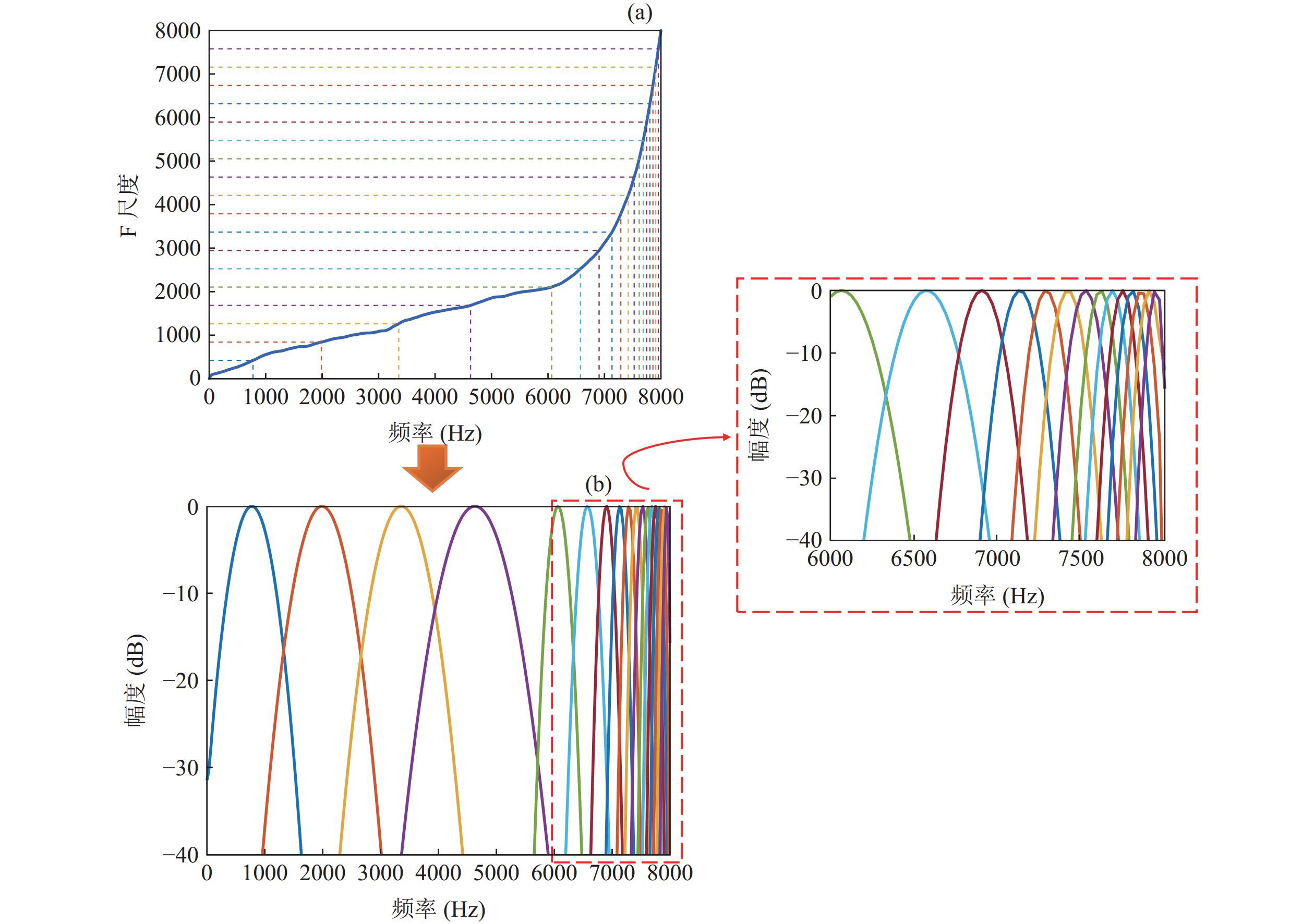

其中, $ {F_j} $表示新的频率尺度上的第$j$个刻度值, 矢量$ {\boldsymbol{F}} $代表新的频率尺度(下文简称F尺度)。如图4(a)所示, F尺度下各段曲线的斜率大小与权重成正比关系。虚线展示着F尺度下的均匀划分, 而在线性频率域下对应着不同的疏密程度, 这意味着高权重即高斜率处得到的关注度高。因此高鉴别频段具有了更高的频率分辨能力, 将分配更多的滤波器组, 在这些关键频率段上可以更准确地捕捉细微的频率变化, 从而提高了频域分析的性能。

传统的特征参数提取方法通常使用三角滤波器, 然而三角滤波器的下降趋势较为陡峭, 缺乏平滑性, 可能会对相邻子带之间的联系造成一定的影响。相比之下, 高斯滤波器具有较高的平滑性, 在时频联合分辨率方面具有最佳性能, 既能有效地进行频率选择, 又能减小信号失真的影响。因此, 本文采用余弦调制的高斯函数来建模滤波器组的形状, 其脉冲响应$ {h_n}(t) $和频率响应$ {H_n}(f) $分别为

$ {h_n}(t) $表示第$n$个滤波器在时间$t$时的脉冲响应, 其中${\mu _n}$是根据非线性全局频率尺度选择滤波器的中心频率, 参数${\delta _n}$控制子带滤波器的带宽。

综上可得到基于非线性全局频率尺度映射的全局自注意滤波器组, 如图4所示。在全频段上滤波器组的中心频率分布是通过非线性全局频率尺度转换曲线进行划分的, 用以提取出原始语音和重放语音之间的高度可辨别区域。

Teager能量算子(TEO)是一种非线性微分算子, 反映信号的瞬时变化, 可以用于捕捉重放语音因录放设备而导致的非线性失真。对于单分量离散时间信号$x(n)$, TEO定义为

TEO针对单分量信号, 因此适用于窄带信号。如使用2.1.2节中设计的全局自注意滤波器组处理语音信号, 以获取高鉴别窄带信号, 之后便可对这些窄带信号进行TEO能量估计。

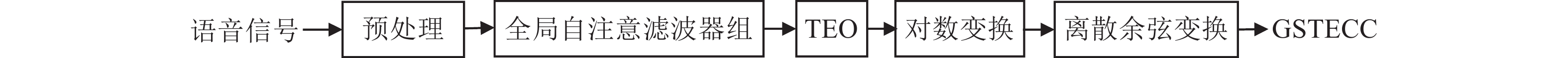

在上述基础上, 本文提出了一种基于全局自注意机制的Teager能量倒谱系数特征提取方法, 其流程如图5所示。首先, 对输入语音信号进行预加重处理, 其本质是通过一个高通滤波器用来增强高频成分, 其传递函数表示为$H({\textit z}) = 1 - \alpha {{\textit z}^{ - 1}}$, 其中$\alpha $为预加重系数, 一般$0.9 < \alpha < 1$; 随后经过预加重处理的语音信号被输入到全局自注意滤波器组, 以获得高鉴别窄带滤波信号组; 接着对每个高鉴别窄带信号计算Teager能量, 以捕捉重放语音中的非线性失真; 最后经过对数变换和离散余弦变换得到GSTECC特征。

重放语音过程会导致语音信号能量的失真, 通过全局自注意滤波器组对高鉴别区域的加强关注进一步增强真实语音和重放语音之间的区别, 同时使用Teager能量算子捕捉信号能量的非线性失真, 从而可更精确地提取真实语音与重放语音之间的差异特征。

ASVspoof 2017 V2、ASVspoof 2019 PA和ASV-spoof 2021 PA是三个广泛用于重放语音检测的数据库。其中ASVspoof 2017 V2 (训练集、验证集和测试集)和ASVspoof 2021 PA (测试集)是真实的重放语音数据库, 而ASVspoof 2019 PA是模拟重放语音数据库^[18]。因此, 本实验的主要数据集基于ASVspoof 2017 V2, 同时使用ASVspoof 2021 PA的测试集进行跨数据库的特征算法评估。 ASVspoof 2017 V2数据库和ASVspoof 2021 PA测试集的详细信息见表2。

考虑到高斯混合模型(GMM)在说话人识别系统中的优秀表现, 且其具有快速收敛和易于训练的优点^[19], 本文选择将其作为后端分类器。GMM阶数设置为512阶, 测试时根据下式计算每个测试语音的对数似然比$ \varLambda (X) $:

其中, $ \log P(X|{\theta _g}) $和$ \log P(X|{\theta _s}) $分别表示测试语音对应真实语音GMM模型和重放语音GMM模型的平均对数似然度。重放攻击检测系统使用$ \varLambda (X) $来判断测试语音是否为真实语音。如果$ \varLambda (X) $值大于设定阈值$\theta $, 则判决测试语音为真实语音; 否则为重放语音。当阈值$\theta $越大时, 误判为真实语音的可能性, 即错误接受率(FAR)会降低, 但是误判为重放语音的可能性, 即错误拒绝率(FRR)会增加。相反地, 当阈值$\theta $越小时, FRR会降低, 但是FAR会增加。系统的性能评价指标为等错误率(EER), 即当FAR和FRR相等时, 对应的$ \varLambda (X) $值即为EER。重放攻击检测系统的性能越好, EER值越小, 也就是重放攻击检测的能力越强。

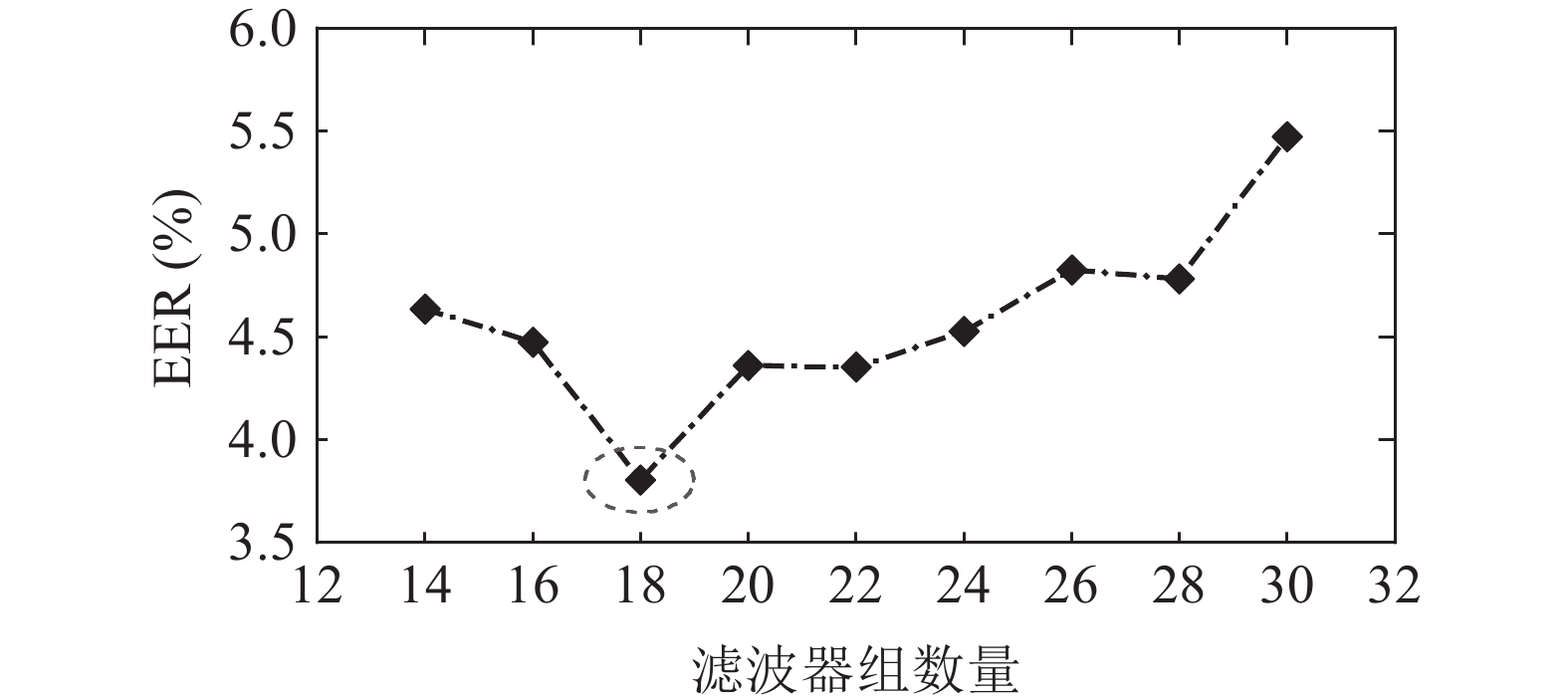

通过在验证集上测试不同数量的全局自注意滤波器组, 主要目标是确定适当的滤波器组数量, 以优化模型在测试集上的性能, 并确保避免在测试集上出现过拟合情况, 同时提高模型的泛化能力。实验结果如图6所示, 在验证集上当滤波器组中有18个子带滤波器时, 等错误率达到最低点。随着子带滤波器数量的增加, 等错误率也随之增加。因此, 可以推断随着滤波器数量增加, 滤波器之间的重叠会导致鉴别信息的丢失, 从而降低检测性能。故最终选择18个滤波器, 并将其应用于测试集以获得最佳性能结果。

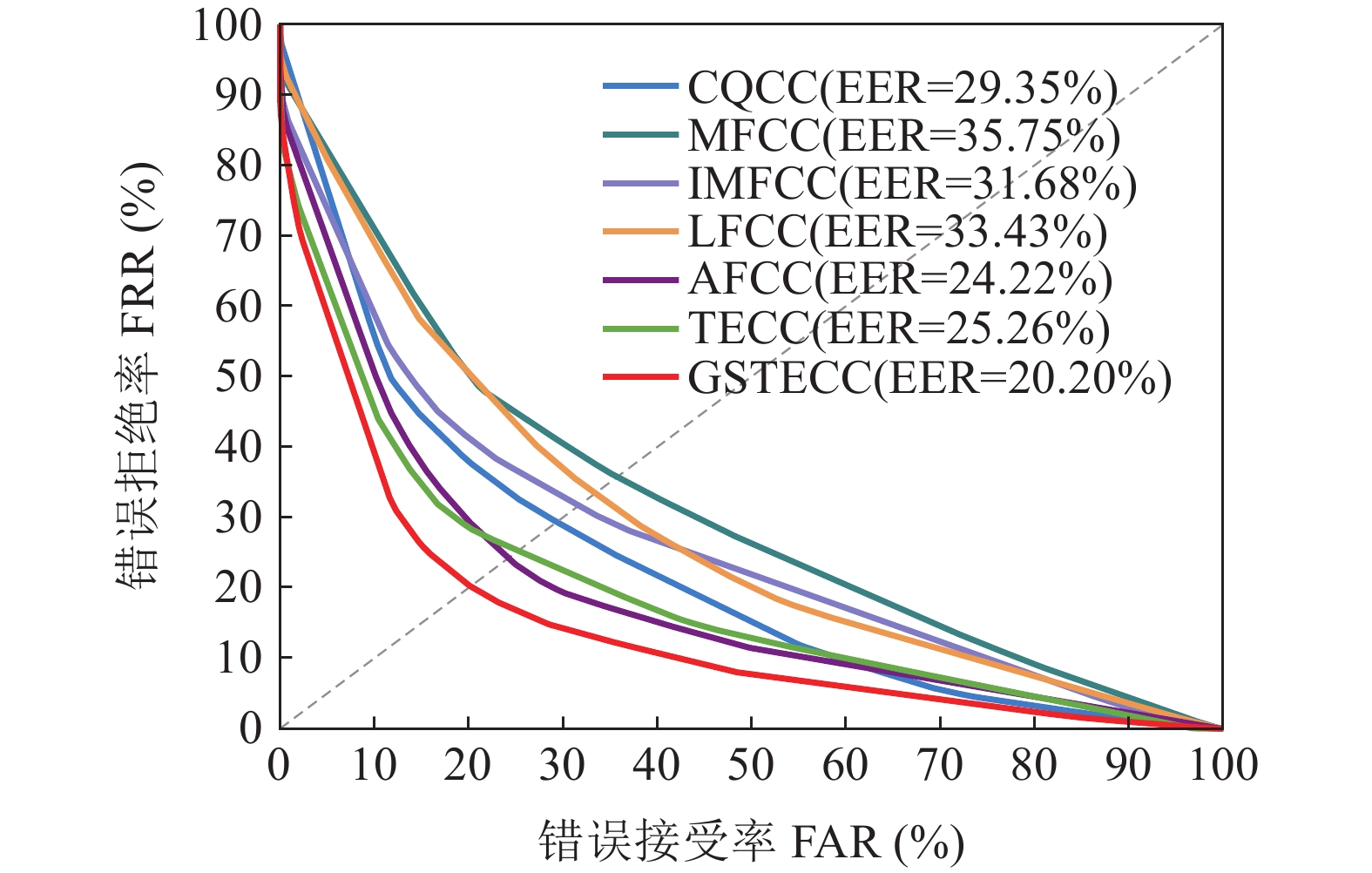

对GSTECC特征与现有特征CQCC、MFCC、IMFCC、LFCC、AFCC和TECC, 在相同的实验条件下进行了比较。CQCC(90维)、MFCC(39维)、IMFCC(39维)、LFCC(39维)、AFCC(39维)、TECC(15维)和GSTECC(15维)的等错误率如表3所示, 各特征参数在重放攻击检测中的检测误差权衡(DET)曲线如图7所示。由表3可知, 相对于其他特征, GSTECC特征在测试集上获得了较低的等错误率, 仅为20.20%。

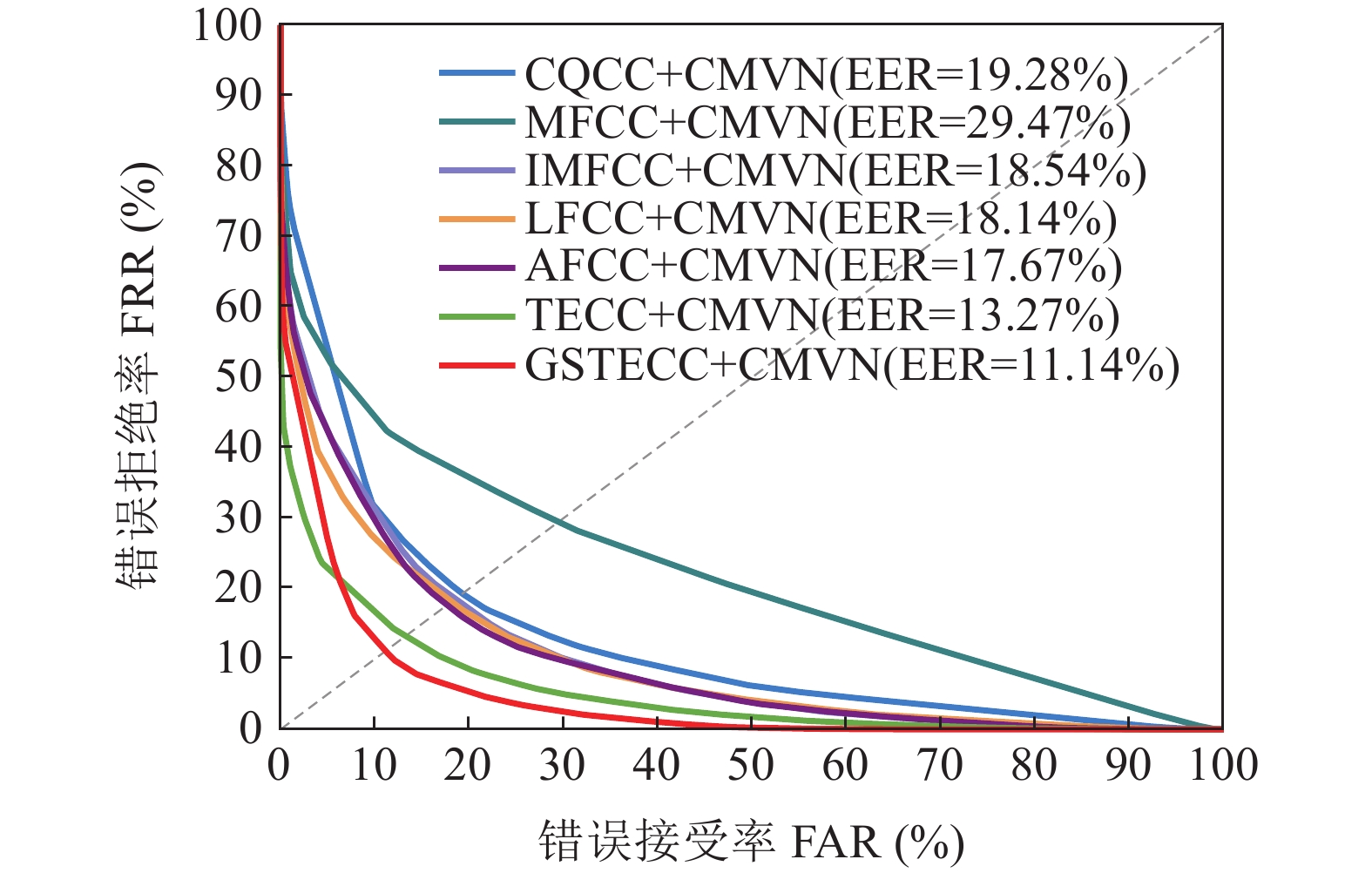

此外, 在特征提取之后采用倒谱均值和方差归一化(CMVN)来提高性能和鲁棒性。在相同实验条件下, 评估了CQCC+CMVN(90维)、MFCC+CMVN(54维)、IMFCC+CMVN(54维)、LFCC+CMVN(54维)、AFCC+CMVN(54维)、TECC+CMVN(54维)和GSTECC+CMVN(54维), 其等错误率如表4所示, 各特征参数经过CMVN 后在重放攻击检测中的DET 曲线如图8所示。由表4可见, 使用CMVN后的GSTECC特征相较于其他特征, 在测试集上同样获得了相对较低的EER值, 仅为11.14%。

选择MFCC、IMFCC、LFCC和AFCC作为对比特征是因为它们在特征提取过程中使用了不同的频率尺度来提取能量谱信息, 而TECC是在全频段上线性提取子带滤波信号并计算Teager能量。相比之下, 本文提出的GSTECC特征使用非线性全局频率尺度来重点提取高鉴别能量信息, 并使用Teager算子来捕捉非线性能量信号, 而不是对全频段赋予相同的权重来提取语音信息。

根据表3和表4的结果, 无论是在CMVN归一化前还是归一化后, 本文提出的GSTECC特征相对于其他特征表现出较低的等错误率, 其归一化后特征参数的等错误率低于未经归一化的情况, 但相应地特征维度也在增加。

ASVspoof 2017 V2数据库提供了录放配置的详细描述, 在收集重放语音的过程中, 使用了25种不同的录音设备(标记为R01-R25)和26种不同的播放设备(标记为P01-P26)。根据文献[20]中的设备质量分类标准, 测试集中的重放语音设备质量可以分为高、中、低三个等级。由表3和表4可知, 与其他特征相比, GSTECC在不同录放设备配置下的总体性能表现出较低的等错误率。因此, GSTECC特征能够更好地检测不同的录放配置。

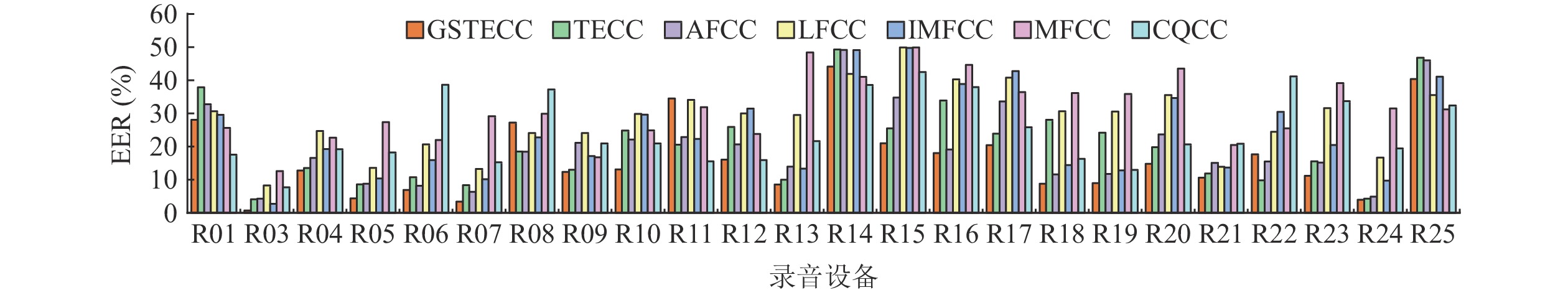

分析和讨论多个特征在各个录放配置下的个体等错误率。测试集中不同特征在不同录音设备下的等错误率如图9所示。与其他特征相比, 在大多数录音设备下, GSTECC特征表现出较低的等错误率。这表明GSTECC在不同录音设备上具有更好的性能, 可更有效地检测重放语音。

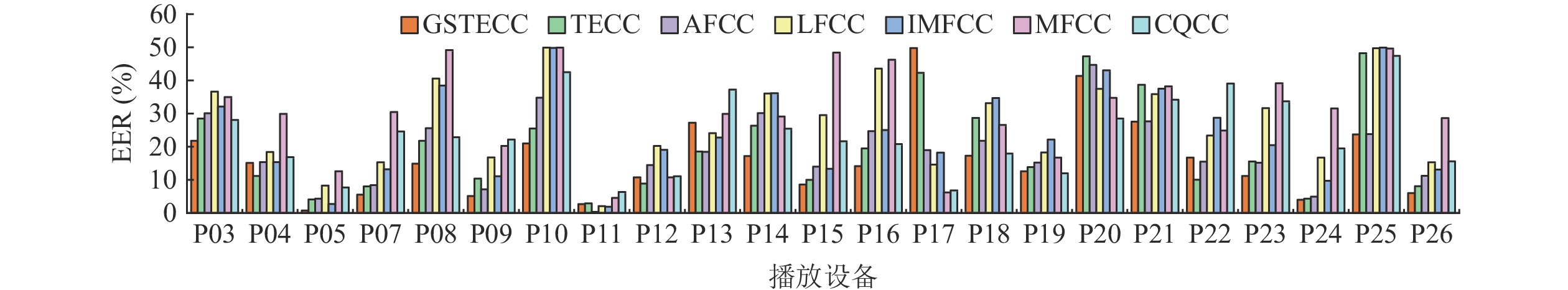

不同特征在各个播放设备下的等错误率如图10所示。与录音设备情况类似, 所提出的GSTECC特征在大部分播放设备下相比其他特征具有较低的等错误率。这意味着GSTECC特征在不同播放设备配置下的鲁棒性更好, 可以更准确地辨别重放语音。

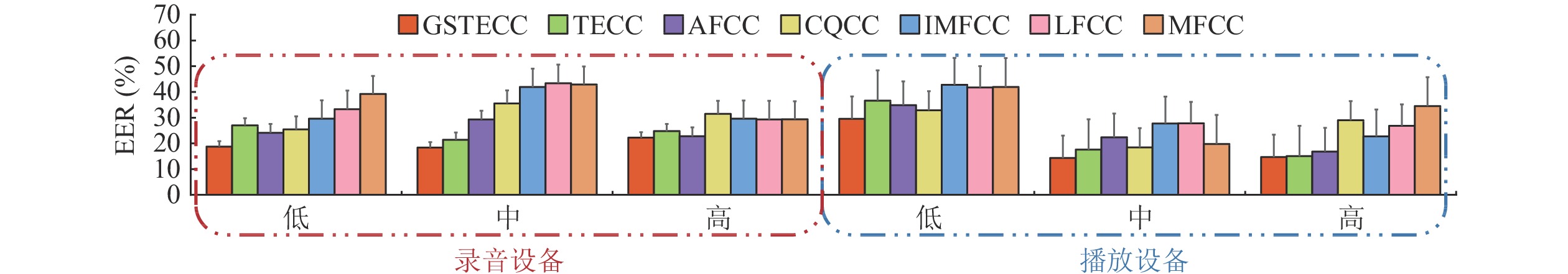

使用所有不同重放配置的多个特征在不同威胁级别下的等错误率如图11所示。高级威胁很难检测到, 这是因为攻击者可能使用专业的音频设备来制造更逼真的重放语音。随着威胁程度的增加, 即攻击的复杂程度和伪装技巧的提高, 检测重放语音的难度也相应增加, 这会导致等错误率随着威胁程度的增加而增加。然而, 与其他特征相比, GSTECC在所有威胁级别下都展现出较低的等错误率。这表明GSTECC特征对于各种威胁情况下的重放语音具有更强的辨别能力。

综上所述, GSTECC特征在不同录音设备、播放设备和威胁级别下表现出更优异的性能, 具有更好的鲁棒性, 可用于有效地检测重放语音。

为了验证GSTECC特征在不同数据库上的检测效果, 本文在ASVspoof 2021 PA数据库上进行了实验, 用于评估其在不同数据库上的检测能力, 并将其性能与其他常用于重放语音检测任务的传统特征(如CQCC、MFCC、IMFCC和LFCC)进行了比较。各个特征参数在重放攻击检测方面的性能表现如表5所示, GSTECC特征显示出相对较低的等错误率, 进一步验证了其在不同数据库上的有效性。

本文设计了一种全局自注意滤波器组, 用于甄选出具有较强鉴别能力的子带信号, 并运用Teager能量算子捕捉这些子带信号的非线性能量, 进而提出了GSTECC特征。基于ASVspoof 2017 V2数据库的实验结果显示，GSTECC特征相对于其他常见特征具有更出色的性能。此外, 在测试集中的不同录放配置下进行了不同特征的检测效果评估, 与其他特征相比, GSTECC特征在不同威胁条件下的EER也相对较低。另外, 本文还在ASVspoof 2021PA数据库上进行了泛化性测试实验, 结果表明, GSTECC特征同样表现出更好的检测性能。
