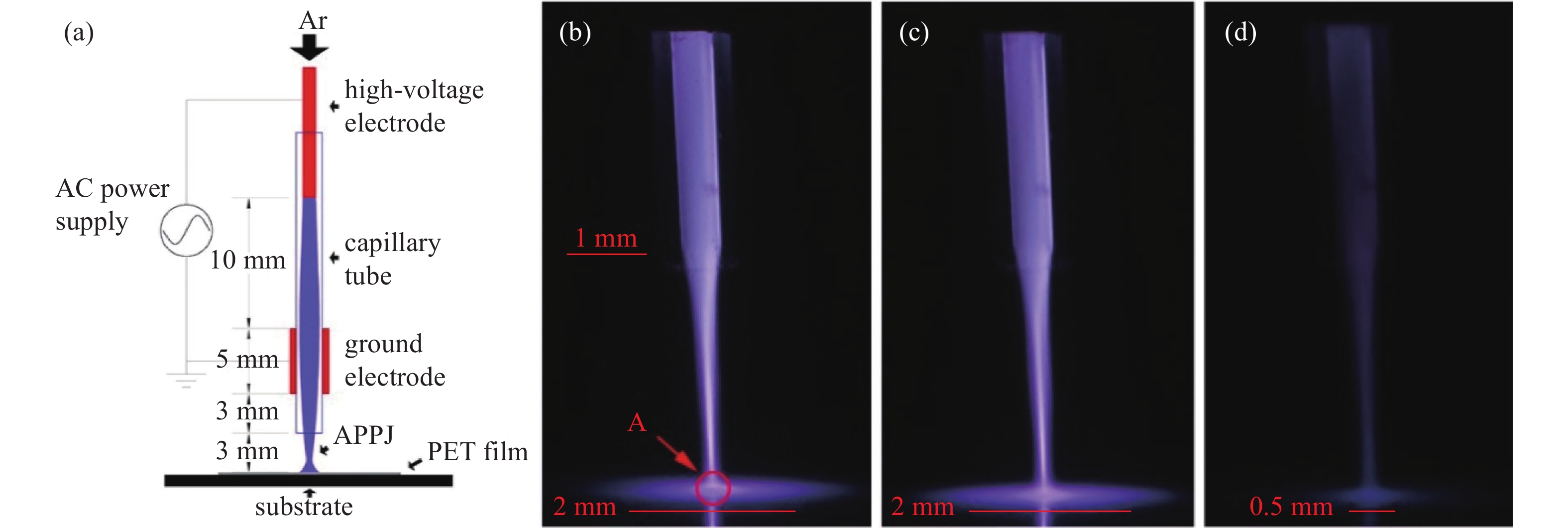

大气压Ar微等离子体射流用如图1（a）所示的装置产生，该实验装置被称为针-环型射流装置。装置的放电电极包括内径为0.24 mm、外径为0.46 mm的不锈钢毛细针管和厚度为0.1 mm、宽为5 mm的铜环。将毛细针管从内径0.5 mm、外径1 mm的石英玻璃管一端穿入作为高压电极，铜环包裹于石英玻璃管管壁上作为接地电极。毛细针管与石英玻璃管的另一端喷口距离为18 mm，铜环与其距离为3 mm。三种基底条件下的射流照片如图1(b)-(d)所示，使用铜片和硅片时，用肉眼观察，两种射流发光强度相近，射流与薄膜表面接触后水平延伸形成直径约2 mm的射流圈，而使用玻璃时，发光强度远弱于前两者，射流圈直径约为0.5 mm。图中“A”标注为射流发射光谱检测点。

在本文中使用三种电导率不同的材料铜片、n型硅片、石英玻璃片作为实验衬底。三者尺寸均为3 cm×3 cm，铜片和n型硅片电导率分别为5.7*10⁷、5*10³ S/m，石英玻璃片在20℃时电导率为10⁻¹⁷−10⁻¹⁶ S/m。本文使用的聚合物薄膜为商用PET薄膜，厚度为50 μm。工作气体为纯度99.99%的氩气，可调流量范围为0~2 L/min。高频等离子体电源（CTP-2000 K）为实验装置提供频率为9 kHz的正弦交流电。在本文中，实验是在大气压环境下进行的，均以石英玻璃管喷口与聚合物薄膜距离为3 mm、输入电压频率为9 kHz、输入电压峰峰值为9 kV、Ar流量大小为500 mL/min作为统一实验条件。

本文采用1:1000高压探头（Tektronix P6015A）和电流探头（Tektronix P6021）分别测量放电电压和电流。通过示波器（Tektronix TDS2024C）来对放电电压、电流信号进行显示和存储。由于使用电流探头直接对射流放电电流进行测量会导致射流特性发生变化，在本文中放电电流是由电流探头对接地电极通过的电流进行测量所获得的。采用Lissajous图法来测量放电功率，测量使用的电容其大小为10 nF，为了减小测量的误差，放电平均功率为三次实验结果的平均值。放电照片由配备1倍放大微距镜头（Sony SEL30M35）的数码相机（Sony NEX-7）拍摄，曝光时间为1/13秒。采用OTO系列微型光纤光谱仪（SE2030-010-FUV）对放电发射光谱进行检测，光谱波长范围为180~850 nm，通过电脑对光谱数据进行存储。采用JY-PHb型接触角测定仪对聚合物薄膜表面进行静态接触角检测，并利用设备相关软件对检测结果进行静态接触角分析。

在使用APμPJ处理聚合物薄膜的过程中，对铜片、硅片、石英玻璃片分别作为实验衬底时的射流进行电特性的研究。

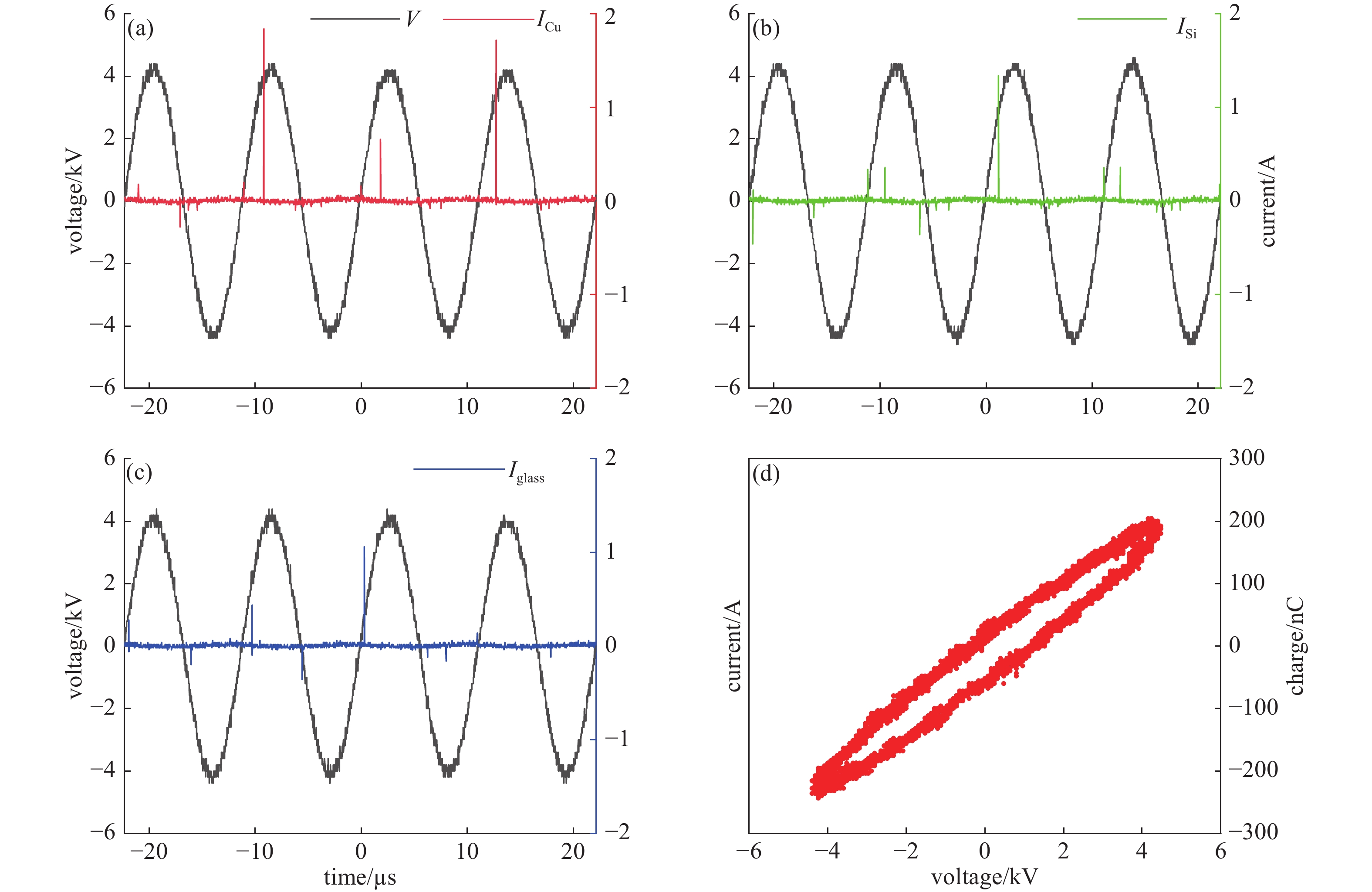

图2(a)-(c)展示了铜片、硅片、石英玻璃片分别作为实验衬底时射流的电流-电压特性。图2(a)中为使用铜片时射流的放电电流波形，根据测量结果，可得到放电电流的均方根值约为45.5 mA，电流波形在正半个周期内有单个较大的尖峰值，最大值为1.84 A，而在负半个周期内存在多个电流尖峰，并且其数值大小均远小于正半个周期内的尖峰值。这是由于针-环型射流装置的高压电极附近不存在介质层，与放电空间直接接触，而接地电极铜环与放电空间之间存在介质层，当外部输入电压为正时，高压电极尖端附近的电场强度远高于接地电极，促进了放电空间内部正向电场的形成，能为放电提供大量高能电子，因此电流波形在正半个周期内的尖峰值，通常会大于负半个周期内的尖峰值。并且，由于接地电极（铜环）附近的电场分布不均匀^[8]，因此，与其接触的石英管内壁上积累的电荷也是不均匀的，当外部输入电压为负时，管内各处放电存在先后顺序，在电流波形负半个周期内便会形成多个数值较小的电流尖峰。图2（b）和（c）分别展示使用硅片和石英玻璃片时的放电电流波形，两者的电流波形尖峰特点与前者相同。放电电流均方根值分别为35.3 mA和31.6 mA，尖峰最大值分别为1.34 A和1.08 A。

放电功率是研究大气压微等离子体射流的电特性差异的重要指标。根据Lissajous图形法计算APμPJ的放电功率，具体方程如下所示^[10]：

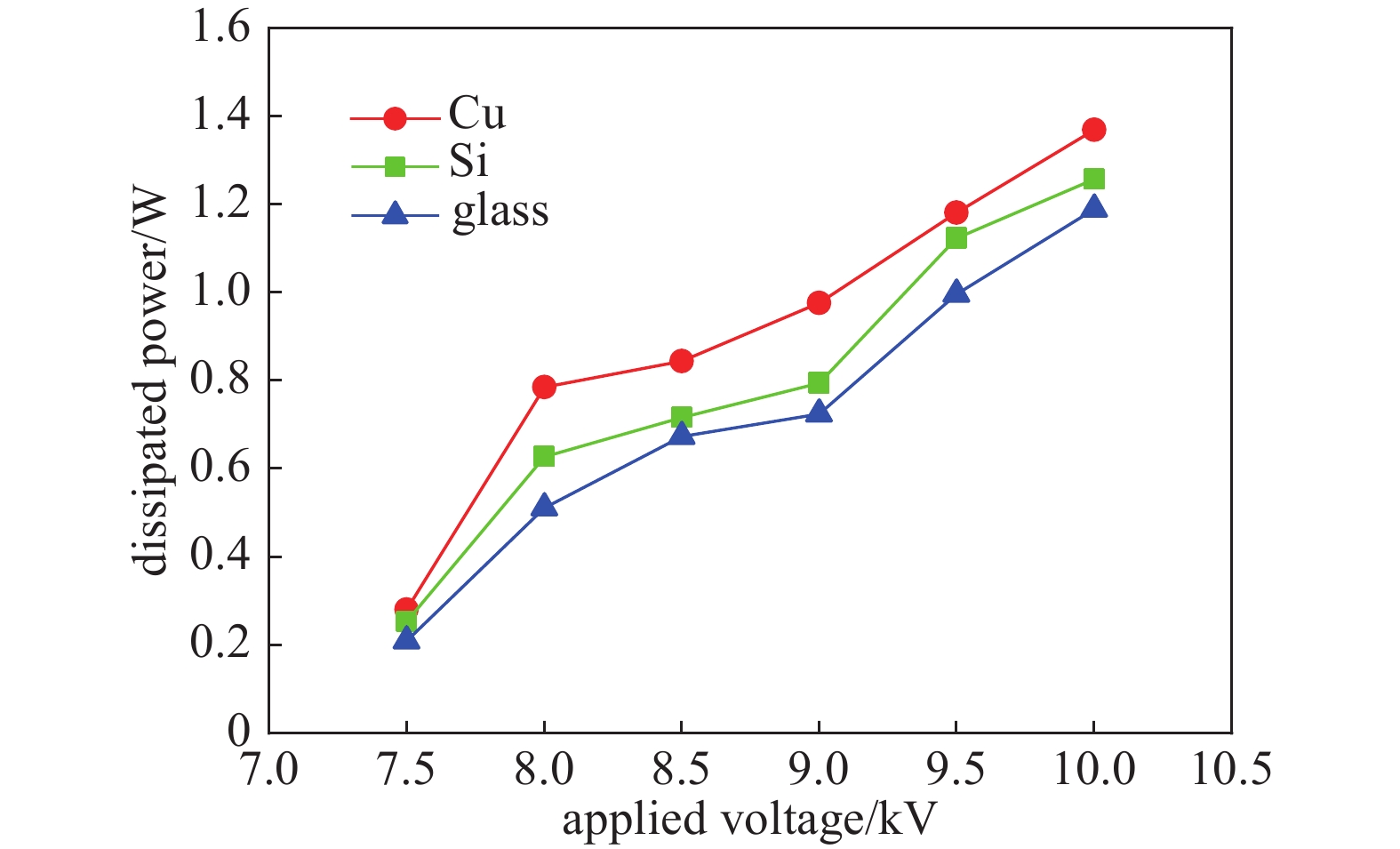

式中，P为放电功率，f为电压频率，V为放电电压，C为电极中电荷量。图2（d）展示了使用铜片时射流的Lissajous图形。图3展示了不同电压下APμPJ放电功率的变化。在输入电压峰峰值为9 kV时，三者放电功率分别为0.976、0.794、0.724 W。结果表明，在相同条件下，使用铜片时放电功率最大，而使用硅片时要高于石英玻璃片，三者放电功率均随电压升高而升高。由此可见，对比三者的放电电流-电压特性和放电平均功率，仅存在数值上的差异。

在使用APμPJ处理聚合物薄膜的过程中，使用电导率不同的材料作为实验衬底，不会改变射流的放电模式，只会影响射流放电电流和放电功率的大小，即射流放电强度的强弱。并且，在使用铜片等电导率高的材料作为实验衬底时，射流的放电强度会高于使用低电导率衬底时射流的放电强度，而使用石英玻璃片时的射流放电强度最低。较高的放电强度预示着射流中存在更多的高能电子，有助于提高APμPJ对聚合物薄膜表面的处理效率。

在APμPJ的检测中，等离子体发射光谱诊断使用的光纤装置对等离子体产生的电磁场不太敏感，可用来研究等离子体射流中的各种物质种类、气体温度以及电子激发温度等。

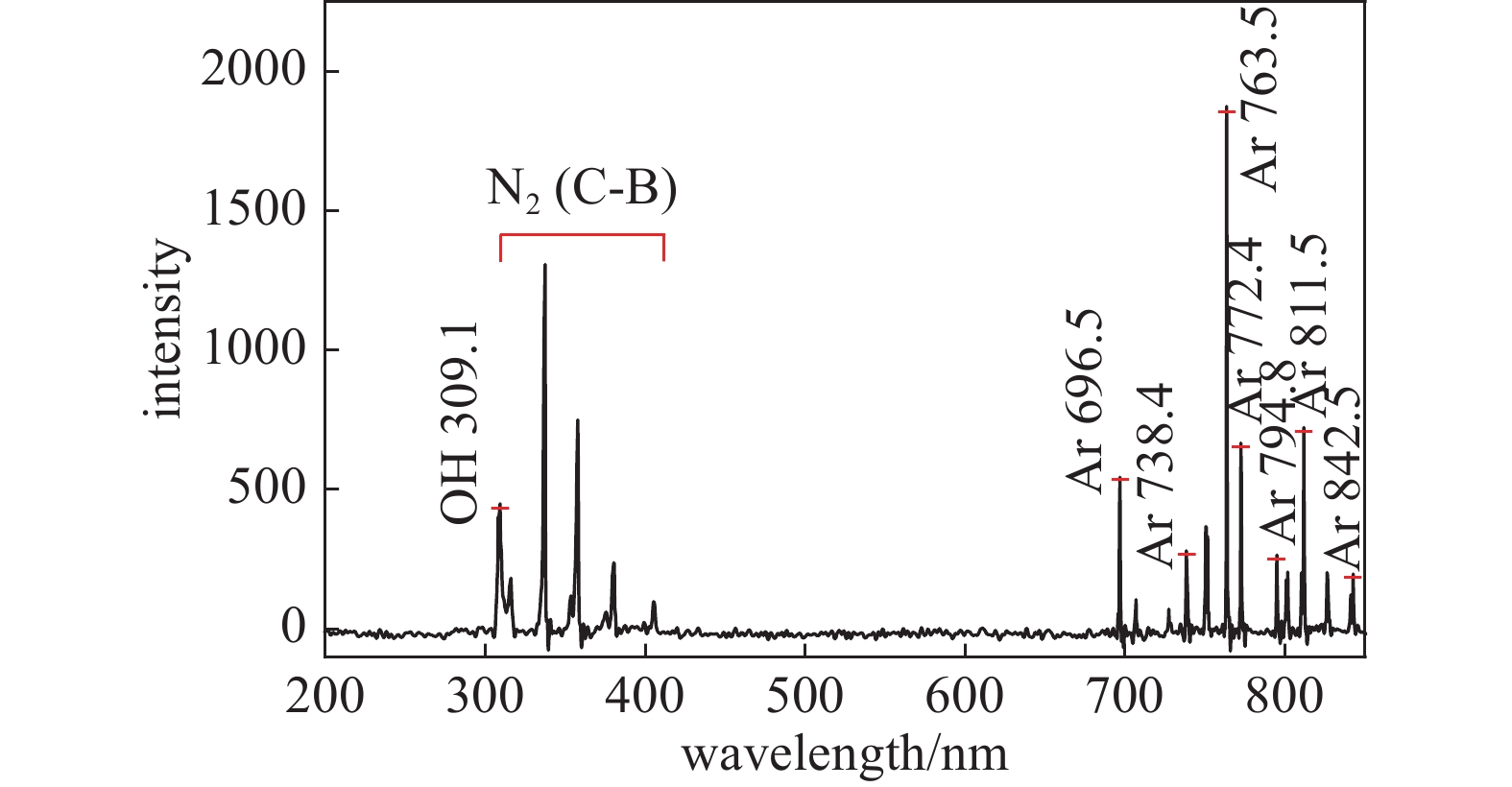

图4展示了硅片作为实验衬底时，APμPJ与薄膜表面接触点处的发射光谱，范围为200~850 nm。其中300~410 nm的发射光谱主要由位于309.1 nm附近的OH自由基发射光谱谱带OH（A²Σ⁺－X²П）以及氮分子第二正带N₂（C³П－B³П）组成；690~850 nm范围内的发射光谱主要由Ar原子谱线$\left(3 {s}^2 3 {p}^5\left({ }^2 {P}_{3/2}^0\right) 4 {p}\right.$→$3 {s}^2 3 {p}^5\left({ }^2 {{{P}}}_{3/2}^0\right)$4 s, 763.5 nm）、$\operatorname{Ar}\left(3 {s}^2 3 {p}^5\left({ }^2 {P}_{1/2}^0\right)\right.$→$3 {s}^2 3 {p}^5\left({ }^2 {P}_{1/2}^0\right)$4 s, 772.4 nm）等组成。由于在本实验中工作气体为Ar，空气中的H₂O会与射流中的高能电子和亚稳态Ar原子发生碰撞（e + H₂O→e + H+ OH, Ar* + H₂O→OH + Ar+ H），从而产生大量的OH自由基^[11]。OH自由基粒子能与高分子聚合物材料发生反应并形成具有挥发性的副产物，是对聚合物薄膜进行化学改性、刻蚀的主要粒子^[12]。

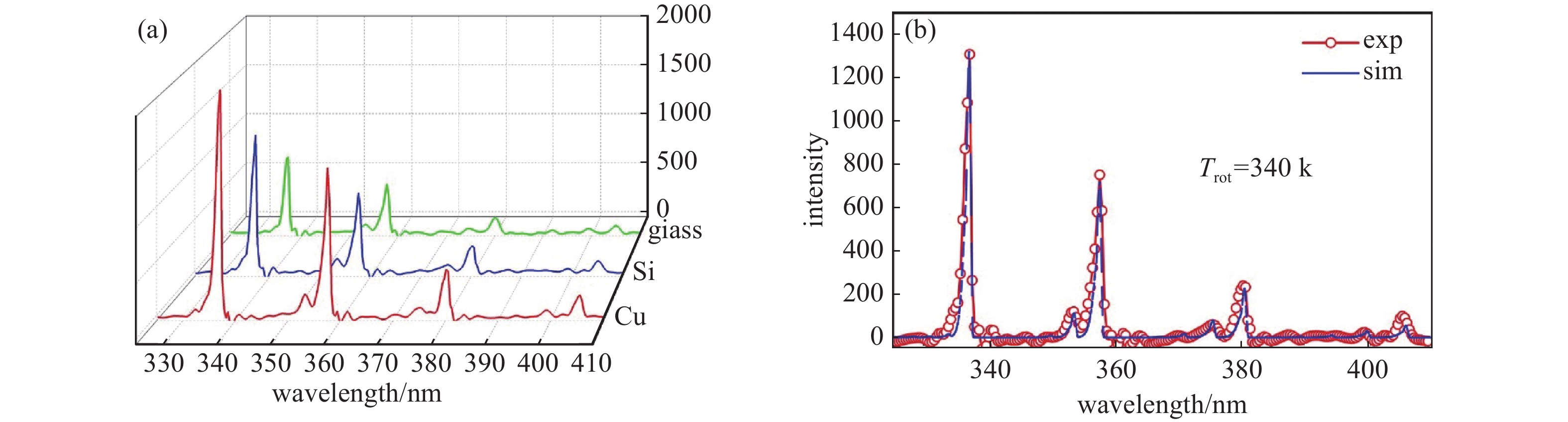

实验对APμPJ在触点处的气体温度进行研究。在其他条件相同情况下，采集到三者射流在325~410 nm范围内的氮分子第二正带N₂（C³П－B³П）发射光谱，如图5（a）所示，随着衬底的电导率升高，发射光谱谱线强度增强，并且轮廓也有所变化。

气体温度对聚合物薄膜表面处理有重要的影响。利用图5（a）中的数据来与Specair所模拟的光谱进行拟合，能确定不同实验衬底条件下APμPJ的转动温度T_r。图5（b）展示了使用硅片时的拟合结果，在Specair中将转动温度T_r设定为340 K时，模拟光谱和实验测量得到的光谱拟合程度很高。利用同样的方法，可得到在使用铜片和石英玻璃片时射流转动温度T_r，分别为365和310 K。由外加电场驱动产生的低温等离子体中，可认为等离子体的气体温度与分子的转动温度基本相等^[11]。因此可得知，射流的气体温度范围在310~365 K，接近室温。此结果表明，本实验中APμPJ属于低温等离子体，能利用其非热性和较好的化学性来对热敏材料如聚合物薄膜等进行表面处理。与此同时，使用铜片时的射流与使用硅片或石英玻璃片时的射流相比，具有更高的转动温度，根据电特性的实验结果可知，在相同条件下，使用高电导率衬底能获得放电功率更大的射流，气体的电离程度提高，因此射流的转动温度也随之升高。

实验还对APμPJ的电子温度进行了研究。由于APμPJ中粒子碰撞频繁，一般可认为其满足局部热平衡，在此条件下，电子激发温度T_exc大致等于电子温度T_e^[13]。本实验利用Boltzmann图法对两种不同类型APμPJ的电子激发温度T_exc进行估算，为保证电子激发温度的计算精度，根据OES的结果，选取其中五条Ar原子发射谱线（750.4，772.4，794.8，811.5，842.5 nm）。具体方程如下所示^[6]：

其中，I_i为发射光谱相对谱线强度，g_i和A_i分别为不同能级的统计权重和跃迁几率，k为玻尔兹曼常数，λ_i为谱线对应的波长。用于计算的特征Ar原子发射谱线相关参数如表1所示^[6]。

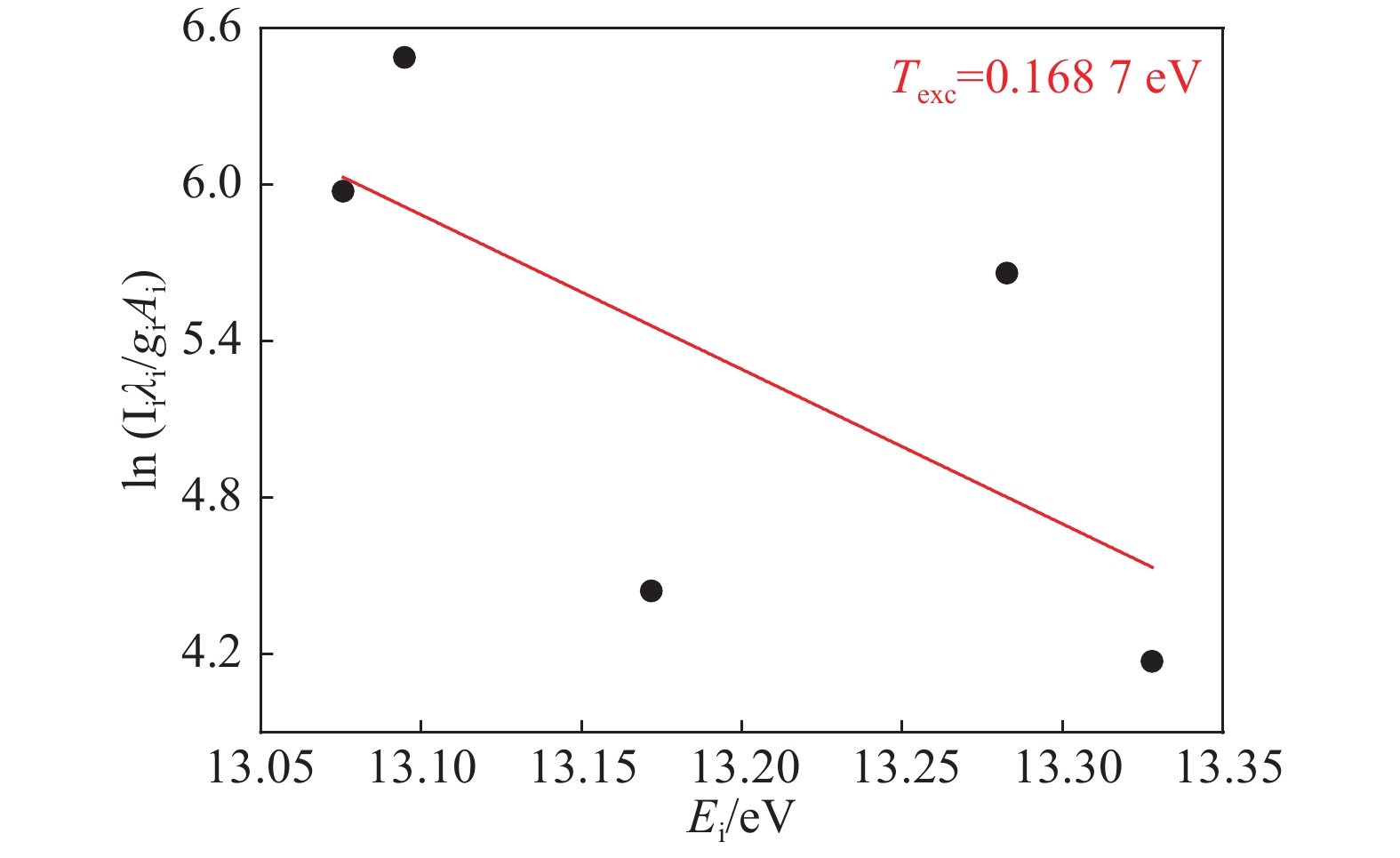

当硅片作为衬底时，等离子体电子激发温度的拟合曲线如图6所示。利用同样的方法，对多次测量的实验结果进行计算分析，得到三者电子激发温度的均值结果，三者电子激发温度T_exc分别为2118、1958、1380 K。由此可见，与气体温度测量结果趋势相似，在相同条件下，使用铜片时APμPJ的电子温度T_e最高，高能电子的数目最多。

根据以上发射光谱和电子温度的结果可知，在使用高电导率的衬底时，能获得更多的活性物质以及高能电子，与电特性中的实验结果一致，进一步证明高电导率的衬底能带来放电强度更强的APμPJ。

在聚合物薄膜加工过程中，实验衬底电导率可能会对APμPJ的放电强度和化学活性造成影响，为了进一步验证这一发现，本文利用大气压Ar微等离子体射流处理50 μm的PET薄膜，并对薄膜表面处理前后静态接触角变化进行研究。

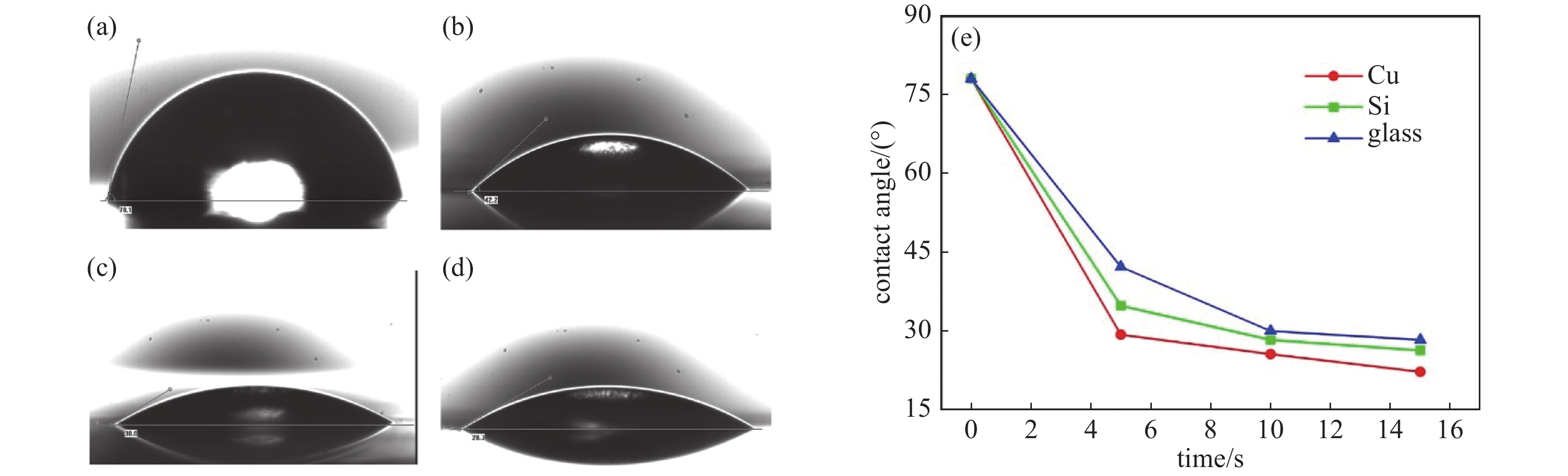

在相同条件下，铜片、硅片、石英玻璃片分别作为实验衬底，利用APμPJ对PET薄膜表面进行处理，然后对各自处理0 s、5 s、10 s、15 s后到样品表面进行静态接触角检测。图7(a)-(d)展示了使用石英玻璃片基底时，各处理时间PET薄膜表面静态接触角照片，图7（e）展示了PET薄膜表面静态接触角随时间的变化。结果表明，PET薄膜表面静态接触角在最初5 s内急剧下降，三者的静态接触角的变化率分别为62.5%、55.4%、45.9%；随着处理时间增加至15 s，静态接触角从初始的78.1°分别降低到22.2°、26.3°、28.3°。

由此可见，与硅片和石英玻璃片相比，使用铜片时的射流提高了单位时间内的处理效率。结合电特性与光特性的结果，使用高电导率的衬底提高了APμPJ中高能电子与活性物质的数量。因此，进一步证明了实验衬底电导率会影响APμPJ特性的结论，并且电导率越高，产生的射流强度也会越强，提高了对聚合物薄膜表面的处理效率。

本文在铜片、硅片、石英玻璃片分别作为实验衬底的条件下，利用APμPJ处理聚合物薄膜，以三者在处理过程中射流的差异作为研究对象，对比研究了三种条件下射流特性和处理薄膜的效果。电流-电压特性表明，针-环型射流装置产生的射流的放电电流波形，在正半个周期内有单个较大的尖峰值，在负半个周期内存在多个较小的尖峰值；根据放电电流和平均功率结果可知，使用电导率不同的衬底，不会改变射流的放电模式，只会影响放电的强弱，电压越高放电功率越大，在使用铜片等电导率高的材料衬底时能获得更强的APμPJ。发射光谱和气体温度的结果表明，针-环型射流装置产生的射流气体温度接近室温，适合热敏材料如聚合物薄膜等的表面处理；在铜片作为实验衬底时，射流的发射光谱强度最强，并具有较高的气体温度和电子温度。因此，在使用高电导率衬底时，射流具有更多的高能电子和更丰富的活性物质，有助于提高对聚合物薄膜表面的处理效率。此外，PET薄膜表面静态接触角的检测结果，为高电导率衬底能提高APμPJ对聚合物薄膜的处理效率也提供了佐证。
