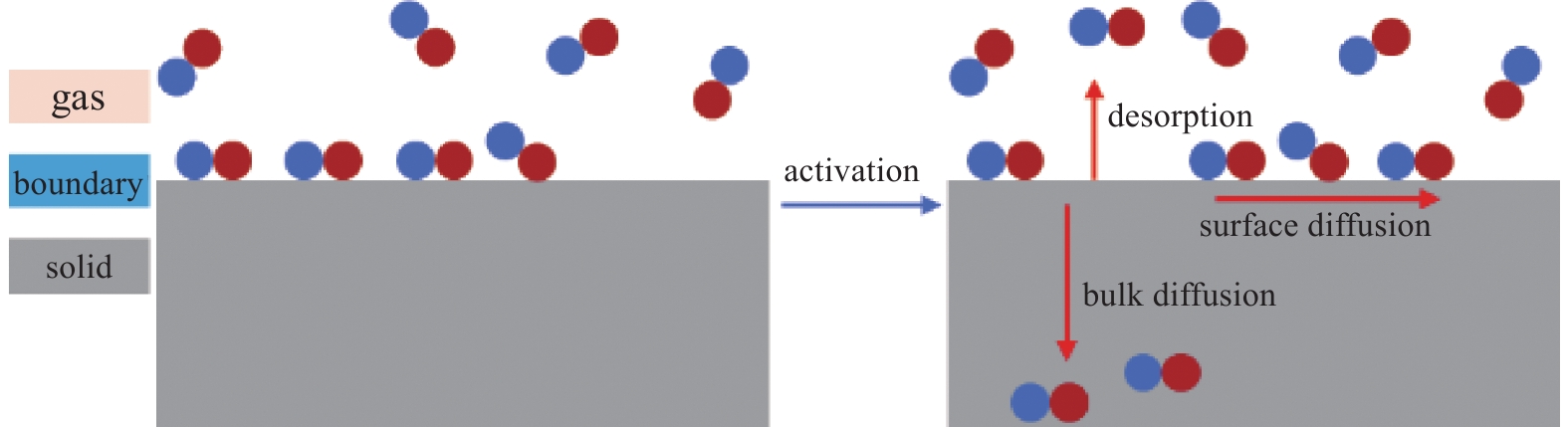

吸气剂的吸气过程，是指暴露在外的活性金属表面与气体的吸附过程^[9-10]，其作用过程如示意图图1所示，主要包括3个部分：物理吸附、化学吸附和扩散。在吸气剂激活的情况下，当气体分子自由扩散至吸气剂表面附近时，在范德华力的牵引下，两者发生物理吸附；在一定温度下，表面吸附的气体一部分脱离范德华力的牵引重新回到自由状态，另一部分与活性金属原子间进行电子的交换和转移，发生化学吸附形成更加牢固的化学键；在浓度差的驱动下，气体分子及表面形成的化合物又会向固体内部扩散。

吸附−扩散模型广泛应用于吸附渗透机理的研究，在微观下，不均匀分布的表面分子通过富集外在游离的分子，从而使表面能降低。固态表面越是粗糙、不平整的吸气剂，富集气体分子的能力越强，整体的吸气性能也就越强。因此，表面凹凸起伏的多孔材料，经常被用来作为吸气剂的支架，来增强吸气剂的吸附作用。

分子动力学模拟的本质是用牛顿经典力学模型、哈密顿−雅可比方程、拉格朗日经典方程等设置的不同种类的力场函数，模拟每一个分子的运动方程和势能方程，输出分子在某一时刻的位置坐标、速度大小、运动方向等，从而计算得到其在宏观上的物理性质^[11]。

吸气剂在低温条件下进行吸附时，因气体分子无法克服能量势垒，难以发生扩散，随着温度升高，附着在吸气剂表面的气体分子开始发生表面扩散、体内扩散等现象，其中气体分子的表面扩散与体内扩散现象主要受吸气剂表面和内部的气体浓度差、表面结构、环境压强等因素影响，吸气剂扩散现象可由菲克定律^[12]总结为：

式中D为两种物质之间的扩散系数； p为环境压强； V_A为物质A摩尔体积； V_B为物质B摩尔体积；μ_A 为物质A分子量； μ_B为物质B分子量。

两物质之间的扩散系数主要与温度呈正比、与环境总压强呈反比。随着温度的增加，气体分子自身动能增加，更容易克服固体表面能量势垒，若气体压力增加，则气体分子平均自由程降低，分子之间碰撞导致能量损耗，不易于扩散。

本文使用分子动力学软件Lammps对吸气剂的吸附行为进行仿真，此软件计算效率高，应用广泛，但存在建模困难和结果非可视化这两个问题，针对这些问题，分别使用Material Studio和VMD（Visual Molecular Dynamics）进行建模和扩散行为可视化。

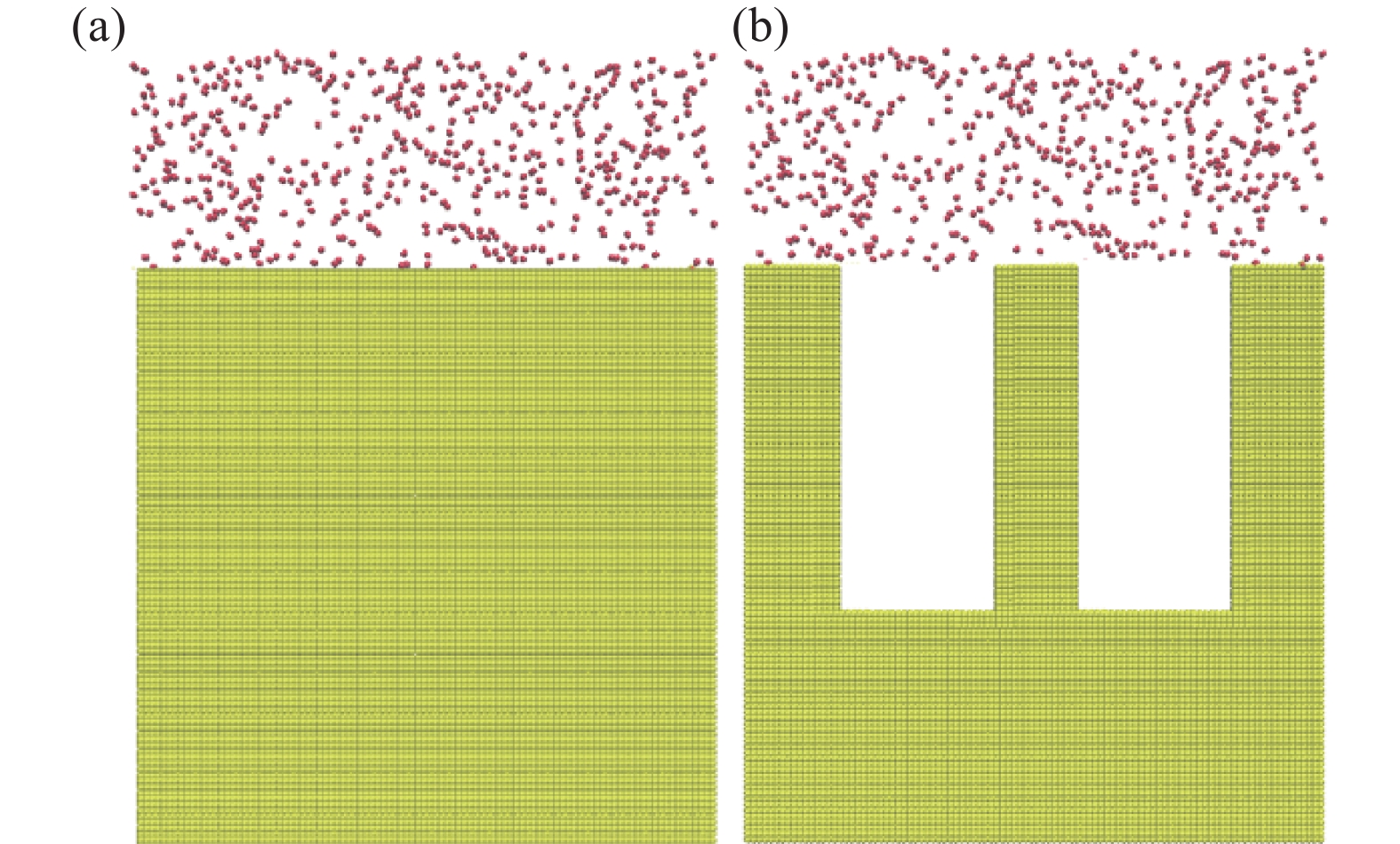

建模过程使用Ti吸气剂和气体盒子分层的方法，如图2所示，构建500 nm×500 nm的二维Ti基吸气剂薄膜，在其表面挖出两个尺寸为150 nm×300 nm的孔洞，然后在上层覆盖300 nm×150 nm的气体盒子，为了有足够的气体参与反应，向气体盒子里充入150个氮气分子。

整个模型的宏观力场是由原子之间相互作用势能决定的，确定势能函数是进行分子动力学仿真的前提条件。势能函数一般情况下分为对势和多体势能，其中对势相对来说比较简单，仅考虑两原子之间的相互作用；多体对势是基于原子嵌入法提出的，它除了包括不同原子间的对势外，还加入了原子的嵌入能，代表多体作用。本文研究的模型只包含两种原子，因此选择常见的Lennard-Jones（L-J）对势作为势函数^[13]。在L-J势中，一对原子之间的电位被定义在截止距离内，在此距离内原子间包含多种相互作用，对于确定种类的一对原子，两者之间的相互作用可由式（2）表示：

其中，r_c表示原子的截止半径；ε是原子作用势能系数；σ表示原子作用势能过零半径；r为原子间实际距离，由式（2）计算得到的E为负数时，吸附能占主要作用。

目前根据体系的不同，已经研发出了多种力场函数，本文使用的是COMPASSⅡ力场，这种力场不但能够模拟孤立分子的结构、热力学性质等，更重要的是还能模拟出更准确的凝聚态的结构和性质，这是其他分子力场不能及的，这使得它在计算精度上优于其他分子力场，与此同时，由于其是通过计算分子内的键参数，而非以往的从头计算方法，因此在保持高精度的同时，又有更小的计算量，是目前应用最广泛的力场。且该力场在旧版COMPASS力场基础上，于2016年由Sun等进行了扩充，目前包含了8294个力场函数（旧版3856个）和253个力场类型（旧版229个），计算精度相比于旧版有了进一步的提升。

在进行分子动力学仿真过程中，单次仿真过程中模拟的分子数越多则仿真结果越接近实际值，但是考虑到计算机性能和算度等因素，分子数超过一定数量时在仿真过程中经常会出现原子丢失，造成结果误差。为了避免这一问题，设置合适的边界条件尤为关键。

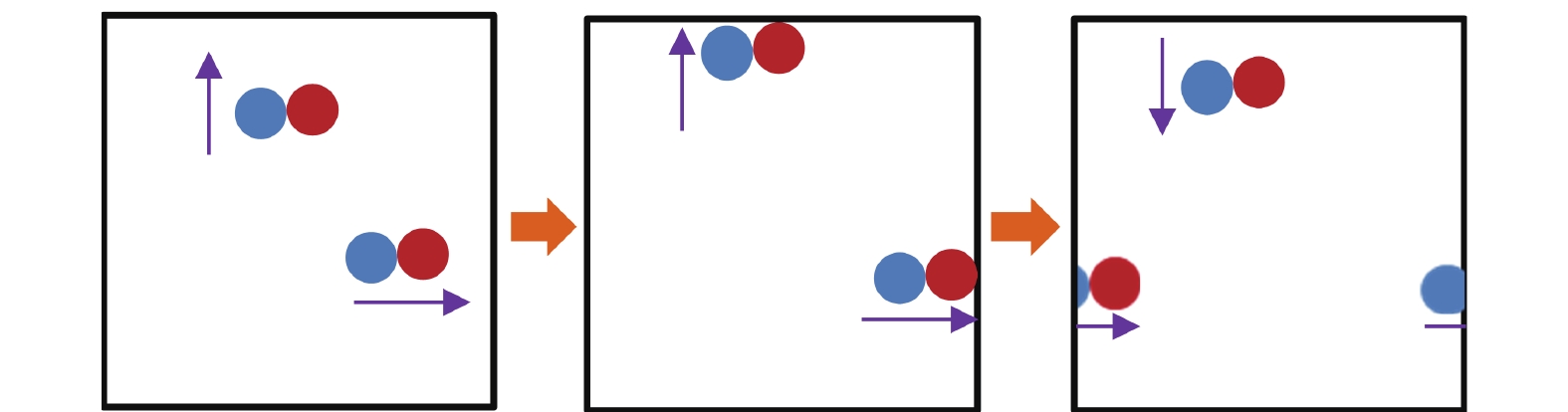

常见的边界条件可分为周期性、非周期性、晶胞扩散等边界，实际过程中通常使用周期性边界，使用这种边界的好处是可以让分子保持自由扩散的同时，将其活动范围限定在模型构建的尺寸范围内。本文中，使用二维模型，气体分子的运动方向限定在X和Y方向。如图3所示，在X方向使用周期性边界，当气体分子在自由扩散下从左（右）边界离开气体盒子时，会从右（左）边界重新回到范围内；在Y方向使用非周期性反射边界，当气体盒子中的分子碰撞到Y方向的上边界时，会以无能量损耗为条件反射回来；此边界条件保证了气体分子在X方向呈自由扩散，在Y方向呈壁面反射扩散。

系综指在一定宏观条件下，大量性质条件相同的、处于各种运动状态又各自独立的系统的集合^[13]。在分子动力学中，系综则表示固定宏观条件下各分子性质、结构、运动状态统计，根据约束条件的不同，系综可分为以下几种类型：

（1）宏观正则系综（NVT），表示体系内具有确定的粒子数（N）、体积（V）和温度（T），在NVT体系中特征函数为亥姆霍兹自由能F（N、V、T）。

（2）微正则系综（NVE），表示整个体系具有固定的粒子数（N）、体积（V）和能量（E）。NVE系综被广泛应用于孤立体系的分子模拟，保持整个体系的能量平衡，与外界无能量交流，温度和压强在某一平均值附近起伏变化。NVE系综的特征函数是熵S（N，V，E）。此外，也可以通过设定模拟条件，如Berendsen热浴、速度标度等方法实现温度调节，可同时达到NVT系综的效果。

（3）恒温恒压系综（NpT），表示具有确定的粒子数（N）、压强（p）和温度（T），一般用于蒙特卡罗模拟，是处于恒温热浴下的可变形模型，其特征函数是吉布斯自由能G（N，p，T）。

（4）等压等晗系综（NpH），表示具有确定的粒子数（N）、压强（p）和焓（H），由于H=E+pV，要保持焓不变，对模拟条件的设置要求比较苛刻，整体实现较为困难，因此该系综在实际模拟中很少使用。

综合考虑下，本文使用NVE系综，观察Ti吸气剂对N₂分子的吸附作用和气体在吸气剂中的扩散深度，这主要是因为NVE系综条件与外界无能量交换，仿真结果更为准确，相对于NpT和NpH，条件设置更为容易，且系综的整体温度由Berendsen热浴法控制在小范围波动，实现NVT的效果。

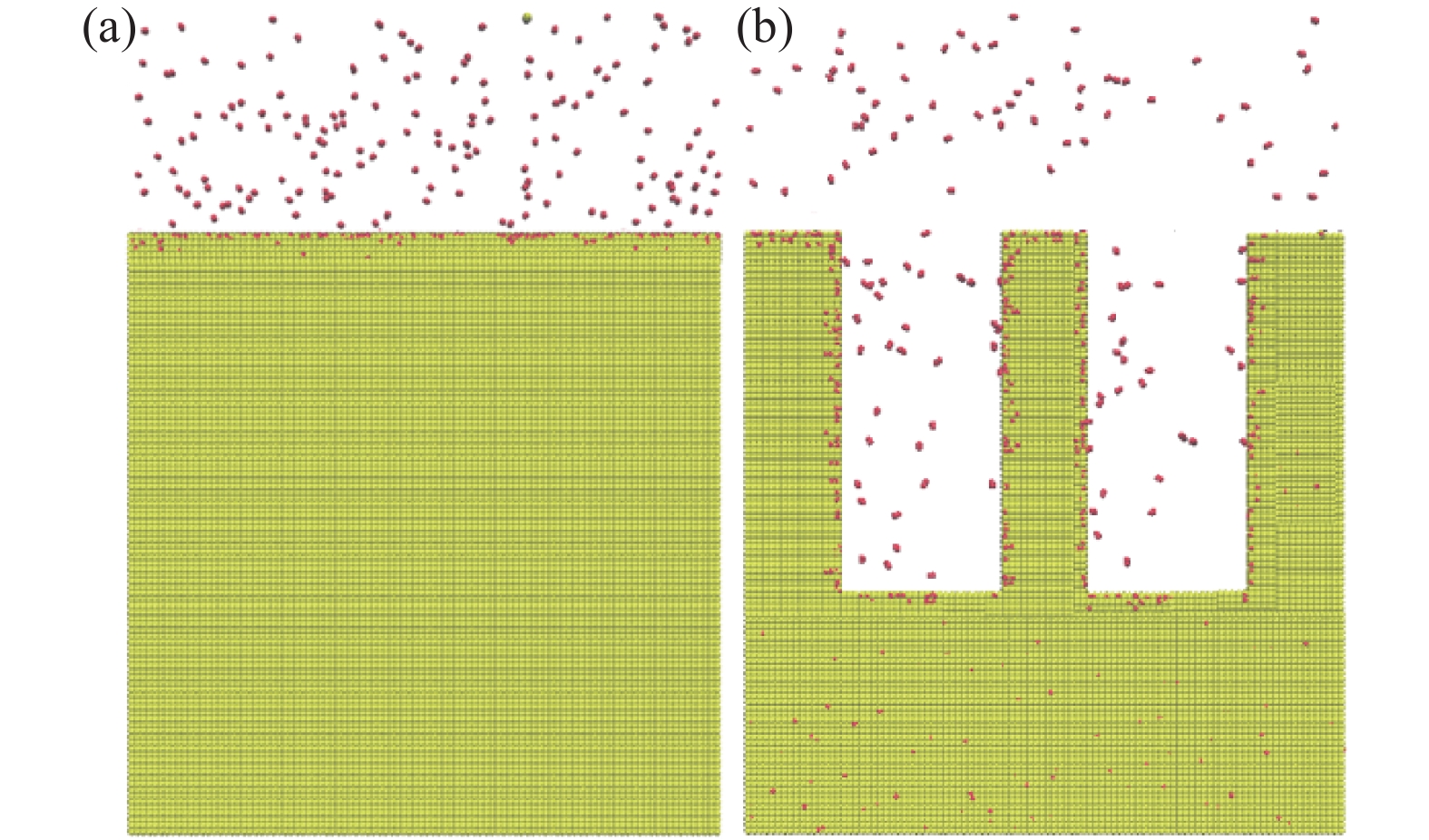

经过20000个时间步长，得到的结果如图4所示，从图4（a）可以看出，薄膜Ti基吸气剂上层的气体主要呈自由扩散的形式，其吸附过程主要是物理吸附，扩散方式主要是表面扩散。在致密的吸气剂表面，气体缺少向内部扩散的途径，只能在表面扩散，一方面难以形成牢固的化学键，气体容易脱附；另一方面表面积有限，容易达到吸气饱和。在投入的150个气体分子中，薄膜型Ti基吸气剂的吸附量是32个。

在图4（b）中，多孔支架型吸气剂上层的气体分子发生了团簇现象，这符合毛细凝聚理论。相较于薄膜型吸气剂的问题，可以发现，气体分子更容易发生内部扩散，扩散最深处已经达到模型的底部，使得孔壁和孔底部分大量的活性表面暴露出来，表面吸附不容易达到饱和，大大增加了吸附量。多孔支架吸附的气体分子个数为104个，是薄膜型吸气剂的3.25倍。

为了对仿真结果进行验证，分别制备了表面致密的薄膜型Ti基吸气剂和带多孔镍支架的Ti基吸气剂，使用热重法和定压法对两者的吸气性能做了测试。

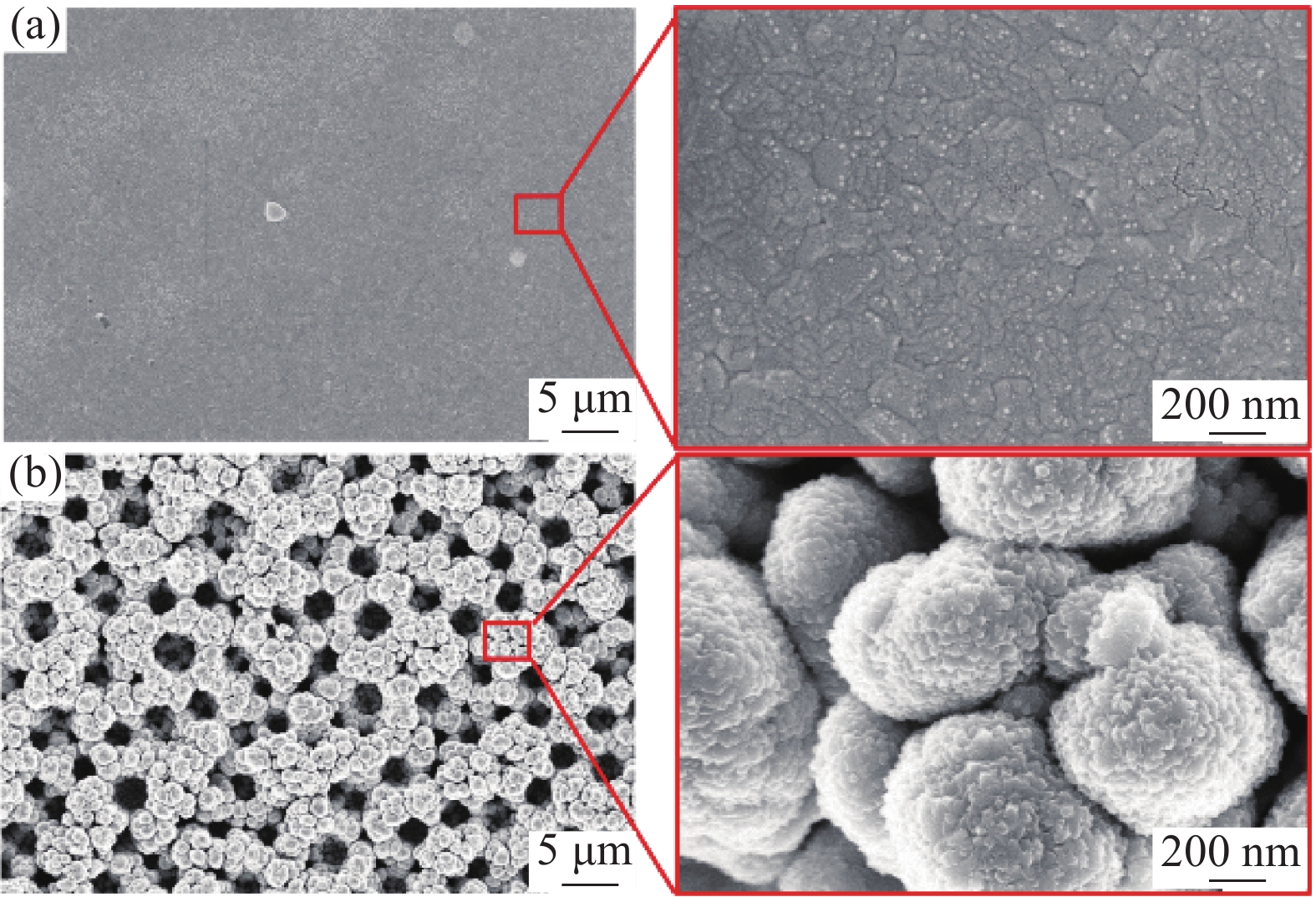

使用磁控溅射镀膜法在硅片表面溅射了一层Ti吸气剂薄膜，溅射前将样品在真空下加热至200℃，保持4 h进行脱气，以避免硅片中渗透的气体对吸气剂薄膜的品质产生影响。使用型号为PVD-100（嘉兴科民电子）的镀膜设备，控制腔体内部真空度1 Pa，氩气流量30 mL/min，电源功率100 W，在表面沉积了一层Ti薄膜，沉积厚度为300 nm^[14],其微观结构如图5（a）所示，表面呈致密结构，高倍放大下未见到明显的孔洞或缝隙结构，与构建的模型相一致。

多孔镍支架Ti吸气剂的制备采用动态氢气泡模板法^[15-17]，这种方法是利用在电镀金属过程中阴极产生的氢气泡作为模板，金属电沉积只会发生在气泡周围，气泡生长到一定程度脱离表面，在脱离处会有少量的残留并产生新的气泡，最终形成多孔结构。

镀层金属的孔隙率和孔径由氢气源浓度和阴极过电位共同控制。本文使用的电镀液体系如表1所示，控制电流密度为5 A/cm²，电镀时间20 s，所制备的多孔镍支架孔径约为5 μm，孔的深宽比约为2，将得到的多孔镍支架在相同条件下进行真空加热脱气后，在其表面溅射了一层300 nm的Ti吸气剂薄膜，其微观结构如图5（b）所示，相较于在平面溅射的致密结构，孔壁表面的Ti薄膜呈层状结构，原子之间有更多扩散路径。

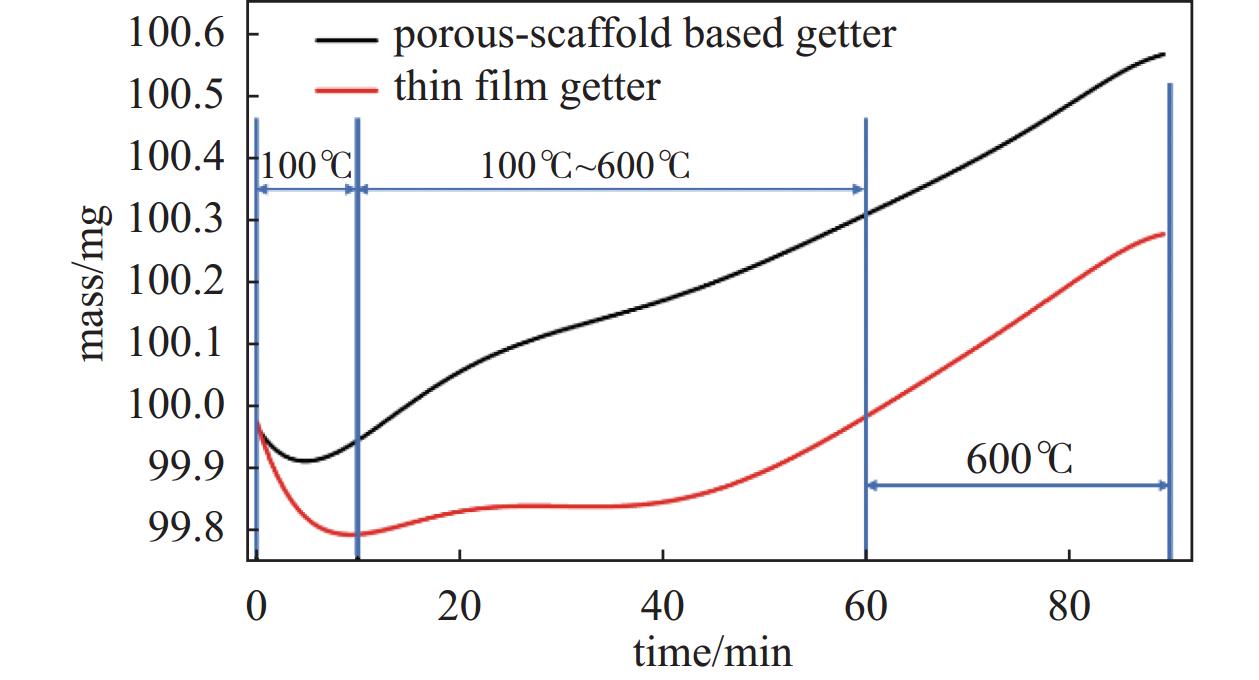

热重（Thermogravimetric Analysis，简称TGA）实验在耐驰STA449F5同步热分析仪上进行，样品尺寸为5 mm×12 mm，加热和保温过程如下：由室温快速加热至100℃，保温10 min，然后10℃/min加热至600℃，保持30 min。实验过程中使用氮气作为气氛，流量50 mL/min，保护气全程开启。得到的质量变化曲线如图6所示。

整个TGA实验过程可分为脱气阶段和吸附阶段，在100℃保温过程（0−10 min）中，表面吸附的水汽和其他气体不断发生解吸，样品的质量减小，吸气剂的表面活性增强。在由100℃加热至600℃过程中，样品质量增加，这是因为在高温下吸气剂表面与气体发生各种反应，随着温度升高，吸附的气体分子也更容易克服能量势垒，向内部扩散，形成吸附更为牢固的化学键，扩散的加剧又使得新的活性表面暴露出来，因此在这段时间内质量呈快速增长的趋势。保持600℃的高温，样品质量继续快速增长。最终薄膜Ti基吸气剂的质量增加为0.2829 mg，多孔镍支架Ti基吸气剂的质量增加为0.5961 mg，是薄膜型的2.11倍。实验结果略小于仿真值，观察到曲线在结束时仍呈上升趋势。因此，有可能是保温时间不够，吸气剂与气体反应未达到饱和，从而造成最终的吸附量略小于仿真值。

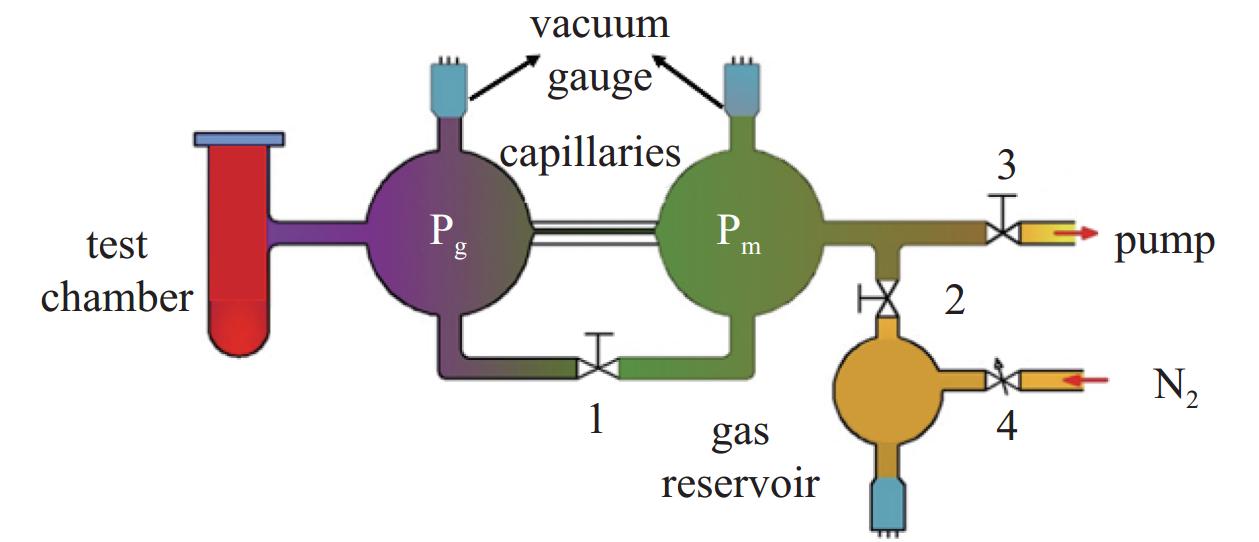

使用定压法测试了薄膜Ti基吸气剂和多孔镍支架Ti基吸气剂的气体吸附量，为了保证测试准确性，对多孔镍支架Ti基吸气剂进行了三组实验测试。本测试系统如图7所示，装置是根据ASTM-F798标准方法设计的^[18]。安装在内部的被测试样为矩形，吸气剂表面积尺寸为5 mm×12 mm。每个腔室的压力使用Pirani-热阴极复合真空计(BPG-400 Inficon)进行测量。整个系统由抽速为50 L /s的涡轮分子泵(MVP-150)进行抽真空。吸气剂采用MCH高温陶瓷加热片加热，可在1 min内将样品加热至500℃。

为了尽量减少样品和装置放气造成的误差，在测试前，将样品置于真空环境中加热至200℃并保温4 h进行排气。样品放入测试腔后，关闭阀门4，打开阀门1、2、3。将整个测试系统在150°C下烘烤24 h，在此期间将系统抽真空。当真空度达到10⁻⁴ pa时，将吸气剂加热至450℃，保温30 min，实现吸气剂激活。待吸气剂冷却至室温，关闭阀门2，打开阀门4，在储气室中储存一定量的氮气作为测试气体，气体量约16.72 Pa∙m³。关闭阀门1和3，将分子泵与测试系统隔离。打开阀2，将气体通入进气室(p_m)和测试腔(p_g)，同时开始记录两个真空计的数据。在测试过程中，调节高精度阀门2使p_g保持10⁻³pa。通过式（3）和式（4）同时计算吸附速率S和吸附容量Q，拟合曲线如图8所示。

吸气速率计算公式如式（3）所示：

吸气容量计算公式如式（4）所示：

其中F为毛细管导流值，A为样品表面积。

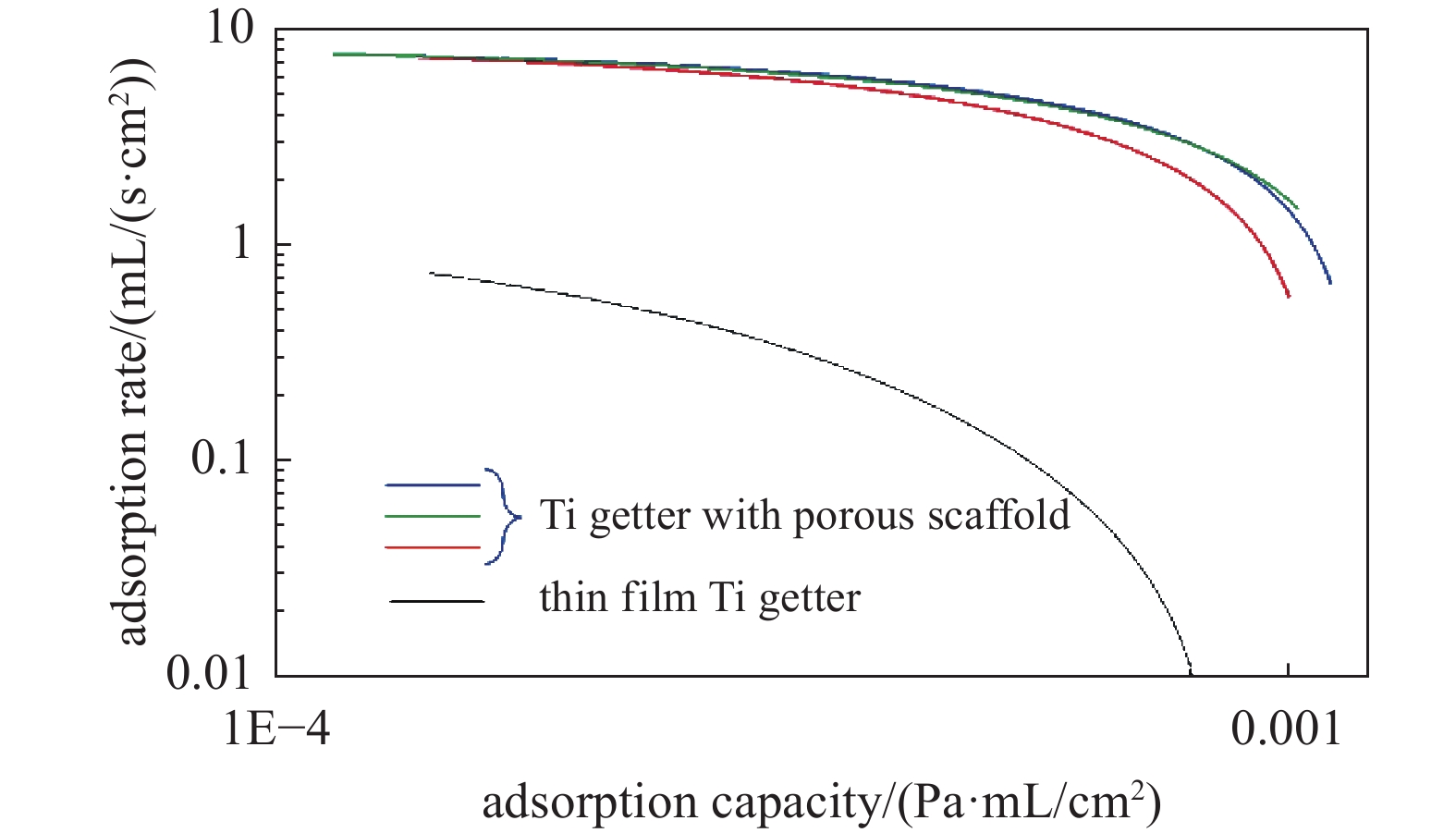

从图8中可以看出，多孔镍支架Ti基吸气剂的重复性较好，气体的吸附速率都随吸附量的增加而降低，吸气容量的最终值为吸气速率降至初始5%时刻的吸气容量值，测得薄膜型吸气剂吸气容量为6.74×10⁻⁴ Pa∙mL/cm²，三组多孔镍支架Ti基吸气剂的平均吸气容量为2.35×10⁻³ Pa∙mL/cm²，吸气量是薄膜型的3.48倍，表明使用多孔镍支架可以有效提升吸气性能。

本文使用Lammps分子动力学仿真软件，对微孔结构内气体的扩散形式和Ti吸气剂的吸附机理做了仿真，制备了薄膜型和带有多孔镍支架的Ti吸气剂，用热重法和定压法测试了两种吸气剂的吸气性能，得到以下结论：（1）多孔结构的吸气剂在吸附气体过程中表面更容易发生毛细凝聚现象，其多孔结构促进了内部扩散，增加了吸气剂的活性表面积，吸附量是薄膜型的3.25倍。（2）制备了薄膜型Ti基吸气剂和多孔镍支架Ti基吸气剂，热重法测得多孔镍支架气体吸附量是薄膜型的2.11倍。（3）定压法测得多孔镍支架吸气剂的气体吸附量是薄膜型的3.48倍，验证了多孔支架对提升吸气性能的突出作用。
