基于Zemax的三片式照相物镜设计与优化

    通讯作者: E-mail: wanghz@sdju.edu.cn
  • 中图分类号: O439

Design and Optimization of Triplet Photographic Lens Based on Zemax

    Corresponding author: Hongzhe WANG, wanghz@sdju.edu.cn
  • MSC: O439

  • 摘要: 对于三片式照相物镜的设计,首先,根据设计要求从已有专利、文献中选取一个与其相近的系统作为原始系统。其次,利用Zemax光学设计与仿真软件对初始结构进行整体缩放,直至符合设计要求值。最后,分别通过优化镜头诸面的面形参数及调制传递函数(MTF)曲线对像差进行优化与校正。得到一款焦距为30 mm,半视场角为25°,F数为4的三片式照相物镜。该镜头由1个弯月凸透镜、1个双凹透镜和1个双凸透镜组成。设计结果表明:整个光学系统为对称式结构,结构简单且紧凑,总轴长度为33.83 mm,光学系统的弥散斑较小,最大畸变小于0.017。
  • 加载中

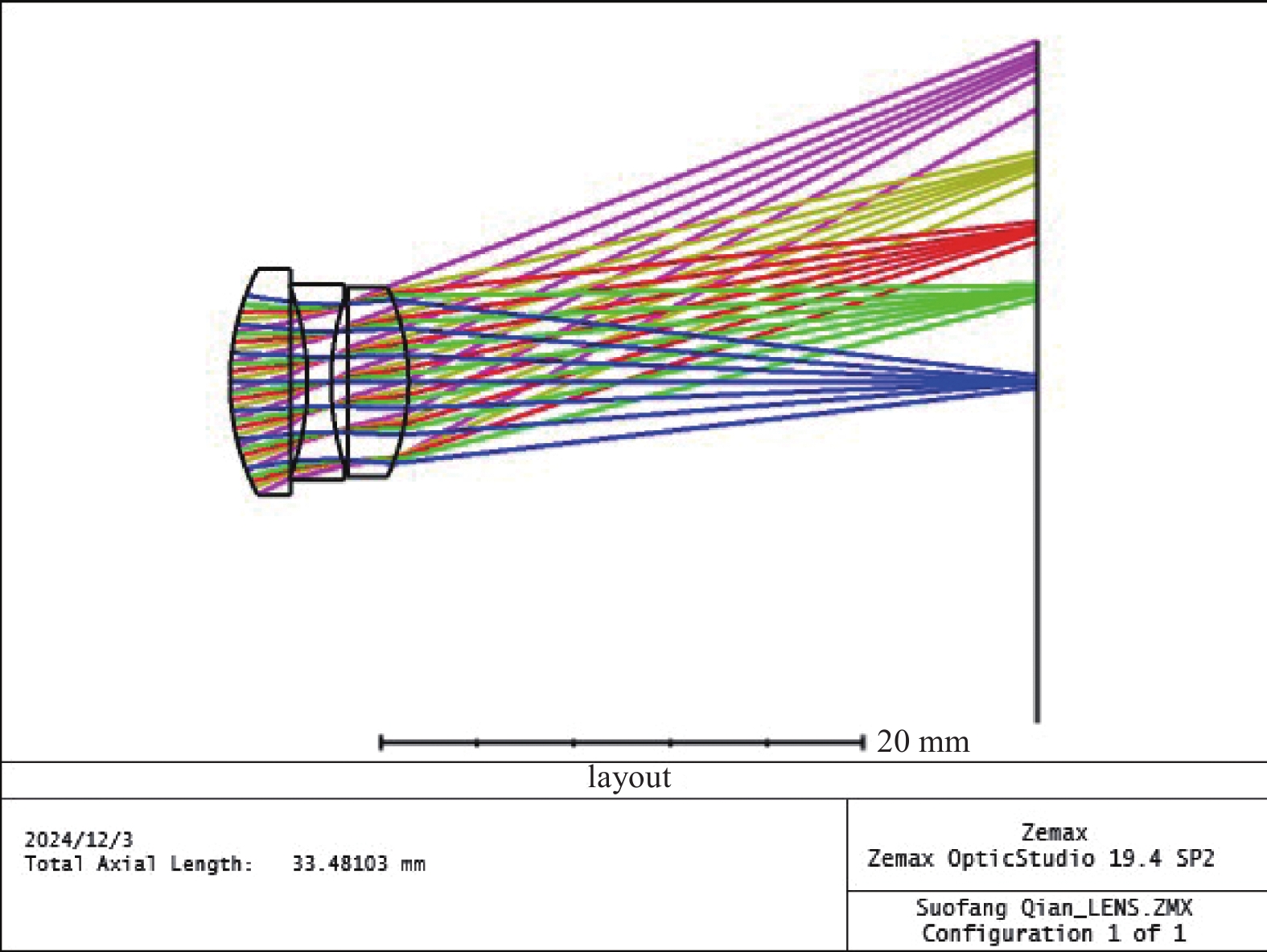

  • 图 1  三片式照相物镜的初始二维结构图

    Figure 1.  Initial two-dimensional structure diagram of three-piece photographic objective

    图 2  三片式照相物镜的初始点列图

    Figure 2.  Initial dot diagram of three-piece photographic objective lens

    图 3  三片式照相物镜的初始场曲/畸变分析。(a)初始场曲/畸变图,(b)网格畸变图,(c)赛德尔图

    Figure 3.  Initial field curvature/distortion analyze of three-piece photographic objective. (a) Curvature/distortion diagram, (b) grid distortion diagram, (c) Seidel diagram

    图 4  三片式照相物镜优化后的二维结构图

    Figure 4.  Two-dimensional structure diagram of optimized three-piece photographic objective

    图 5  优化后的三片式照相物镜的点列图

    Figure 5.  Point diagram of optimized three-piece photographic objective

    图 6  优化后的三片式照相物镜的场曲/畸变分析。(a)场曲/畸变图,(b)网格畸变图,(c)赛德尔图

    Figure 6.  The field curvature/distortion analyze of the optimized three-piece photographic objective. (a) Curvature/distortion diagram, (b) grid distortion diagram, (c) Seidel diagram

    图 7  系统优化后的初始MTF曲线

    Figure 7.  Initial MTF curve after system optimization

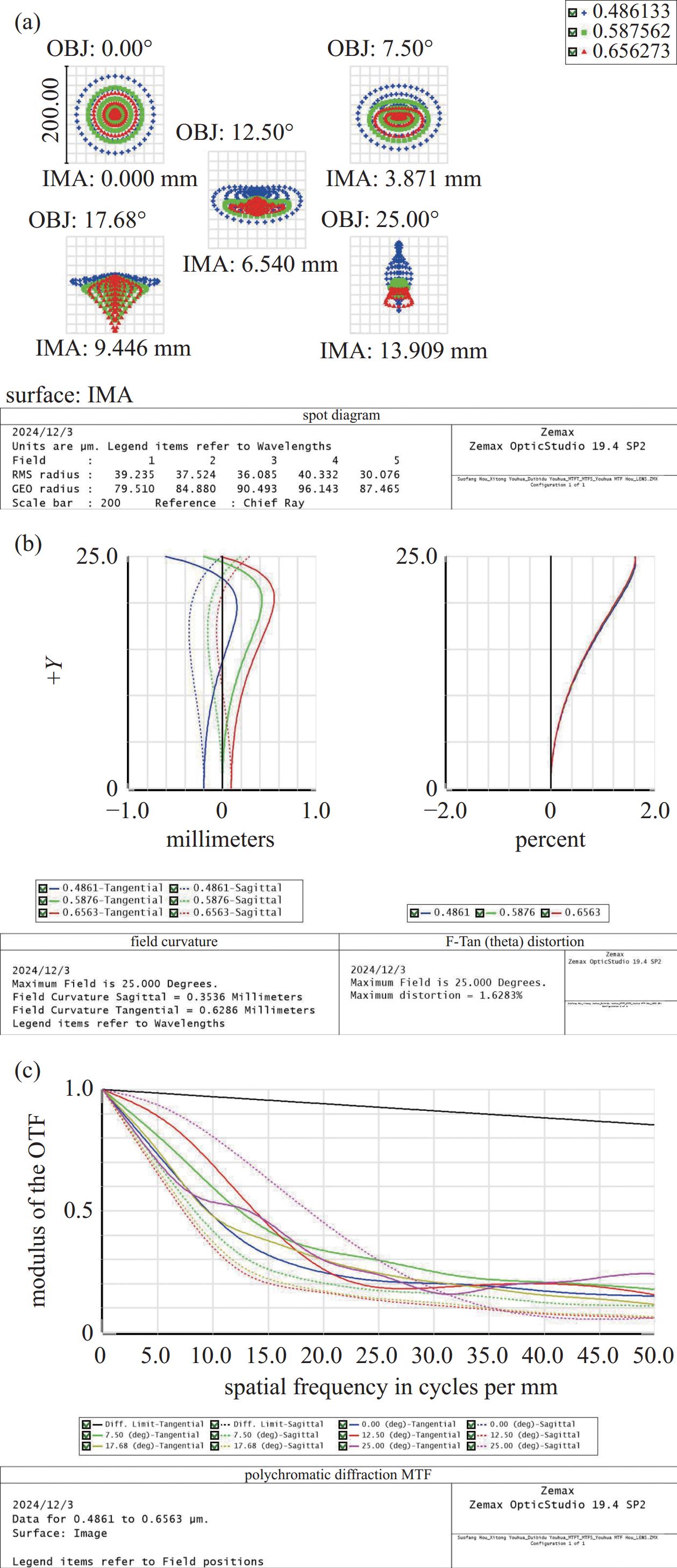

    图 8  优化MTF整体曲线后的分析。(a)点列图,(b)场曲/畸变图,(c)MTF曲线

    Figure 8.  Analyze after optimizing the overall MTF curve. (a) Point series diagram, (b) field curvature/distortion diagram, (c) MTF curve

    表 1  初始结构参数[12]

    Table 1.  Initial structural parameters[12]

    曲率半径(r/mm)透镜厚度(d/mm)玻璃型号
    10.112.5H-ZK11
    Nd:1.64,Vd55.4
    −11.331F5
    11.33(光阑)Nd:1.6,Vd38
    2.5H-ZK11
    −9.27Nd:1.64,Vd55.4
    下载: 导出CSV

    表 2  镜头参数

    Table 2.  Lens parameters

    参数名称参数值
    有效焦距 (EFL)30 mm
    视场角 (FOV)50°
    F数 (F/#)4
    光学总长 (TTL)33.83 mm
    TV畸变 (光阑)1.6283%
    透镜片数3
    材料光学玻璃
    下载: 导出CSV
  • [1] 杨观鸣. 三片型后光阑照相物镜解析法设计的研究[J]. 华东工学院学报,1990(2):12−18 (in Chinese) Yang G M. An analytic design method of Cooke triplet lenses with the back stop[J]. Journal of East China Institute of Technology,1990(2):12−18
    [2] 杨文哲. 新型三片式照相物镜设计[J]. 光学技术,1988(5):28−36 (in Chinese) Yang W Z. The design of new triplet photo objective[J]. Optical Technique,1988(5):28−36
    [3] 杨文哲. 用普通玻璃设计新型三片式135照相物镜[J]. 长春光学精密机械学院学报,1988(3):122−127 (in Chinese) Yang W Z. 135 Photograph lens of a new type triplet with conventional glass[J]. Journal of Changchun Institute of Optics and Fine Mechanics,1988(3):122−127
    [4] 吉紫娟, 包佳祺, 刘祥彪. ZEMAX光学系统设计实训教程[M]. 武汉: 华中科技大学出版社, 2018 (in Chinese) Ji Z J, Bao J Q, Liu X B. ZEMAX optical system design training course[M]. Wuhan: Huazhong University of Science and Technology Press, 2018
    [5] 席瑞骏, 肖双江, 杨慧, 等. 光学镜头成像质量研究[J]. 物理实验,2019,39(5):42−46 (in Chinese) Xi R J, Xiao S J, Yang H, et al. Research on the imaging quality of optical lens[J]. Physics Experimentation,2019,39(5):42−46
    [6] 赵阳, 周令非. 摄影镜头的光学成像质量控制-镜头关键指标对摄影创作的影响(下)[J]. 现代电影技术,2018(8):57−60 (in Chinese) Zhao Y, Zhou L F. Optical imaging quality control of photographic lens-the influence of key lens indexes on photographic creation II)[J]. Advanced Motion Picture Technology,2018(8):57−60
    [7] 赵翔. MTF(调制传递函数)在卫星遥感影像中的应用[J]. 计算机产品与流通,2018,7(8):72 (in Chinese) Zhao X. Application of MTF modulation transfer function) in satellite remote sensing images[J]. Computer Products and Circulation,2018,7(8):72
    [8] 徐乾智, 杨鹏, 王海伟, 等. 小型化长出瞳距激光通信接收望远镜光学设计[J]. 应用光学,2023,44(5):975−981 (in Chinese) doi: 10.5768/JAO202344.0501005 Xu Q Z, Yang P, Wang H W, et al. Optical design of miniaturized laser communication receiving telescope with long exit pupil distance[J]. Journal of Applied Optics,2023,44(5):975−981 doi: 10.5768/JAO202344.0501005
    [9] 李艳秋, 南雁北, 陈雨情, 等. 极紫外光刻机曝光系统光学设计研究与进展[J]. 光学学报,2023,43(15):1522002 (in Chinese) doi: 10.3788/AOS230739 Li Y Q, Nan Y B, Chen Y Q, et al. Research and progress on optical design of exposure systems in extreme ultraviolet lithography[J]. Acta Optica Sinica,2023,43(15):1522002 doi: 10.3788/AOS230739
    [10] 孔祥旭, 薛常喜. 基于双图像生成器的双焦面抬头显示系统光学设计[J]. 光学学报,2022,42(14):1422003 (in Chinese) doi: 10.3788/AOS202242.1422003 Kong X X, Xue C X. Optical design of dual-focal-plane head-up display based on dual picture generation units[J]. Acta Optica Sinica,2022,42(14):1422003 doi: 10.3788/AOS202242.1422003
    [11] 魏威, 胡正发, 夏智锋, 等. 大光圈微型高清照相物镜的设计和性能分析[J]. 广东工业大学学报,2016,33(6):67−71 (in Chinese) doi: 10.3969/j.issn.1007-7162.2016.06.012 Wei W, Hu Z F, Xia Z F, et al. Design and analysis of micro-photographic lenses with large aperture and high resolution[J]. Journal of Guangdong University of Technology,2016,33(6):67−71 doi: 10.3969/j.issn.1007-7162.2016.06.012
    [12] 袁旭沧. 光学设计[M]. 北京: 北京理工大学出版社, 1988 (in Chinese) Yuan X C. Optical design[M]. Beijing: Beijing Institute of Technology Press, 1988
    [13] 萧泽新. 工程光学设计[M]. 北京: 电子工业出版社, 2003 (in Chinese) Xiao Z X. Engineering optical design[M]. Beijing: Publishing House of Electronics Industry, 2003
    [14] 王文生, 牟达, 陈宇, 等. 现代光学系统设计[M]. 北京: 国防工业出版社, 2016 (in Chinese) Wang W S, Mou D, Chen Y, et al. Contemporary optical system design[M]. Beijing: National Defense Industry Press, 2016
    [15] 侯国柱, 吕丽军. 基于ZEMAX的超广角照相物镜设计[J]. 应用光学,2016,37(3):441−445 (in Chinese) doi: 10.5768/JAO201637.0305002 Hou G Z, Lv L J. Design of ultra wide-angle photographic objective based on ZEMAX[J]. Journal of Applied Optics,2016,37(3):441−445 doi: 10.5768/JAO201637.0305002
  • 加载中
图( 8) 表( 2)
计量
  • 文章访问数:  34
  • HTML全文浏览数:  34
  • PDF下载数:  0
  • 施引文献:  0
出版历程
  • 收稿日期:  2024-10-22
  • 刊出日期:  2025-03-31

基于Zemax的三片式照相物镜设计与优化

    通讯作者: E-mail: wanghz@sdju.edu.cn
  • 上海电机学院 电子信息学院 上海 201306

摘要: 对于三片式照相物镜的设计,首先,根据设计要求从已有专利、文献中选取一个与其相近的系统作为原始系统。其次,利用Zemax光学设计与仿真软件对初始结构进行整体缩放,直至符合设计要求值。最后,分别通过优化镜头诸面的面形参数及调制传递函数(MTF)曲线对像差进行优化与校正。得到一款焦距为30 mm,半视场角为25°,F数为4的三片式照相物镜。该镜头由1个弯月凸透镜、1个双凹透镜和1个双凸透镜组成。设计结果表明:整个光学系统为对称式结构,结构简单且紧凑,总轴长度为33.83 mm,光学系统的弥散斑较小,最大畸变小于0.017。

English Abstract

  • 1893年,英国光学设计师(丹尼斯·泰洛)首次设计了三片式照相物镜的结构,即,对称式柯克三片式镜头。相较于蔡司公司设计的三片式超广角Hologon镜头,柯克三片式镜头的设计更为实用,该镜头多用于中、低档照相机镜头市场[1-4]。近年来,有关实用型柯克三片式照相物镜的设计鲜有报道,并且早前的相关报道也仅仅是停留在初步优化层面,鲜有通过优化整体MTF曲线对系统像差进行优化与校正[5-7]。鉴于此,本文设计了一款三片式照相物镜,半视场角为25°,焦距为30 mm,相对孔径为1/4(入瞳直径/焦距),系统总长为33.83 mm。在保证整体像差优异的前提下,最大限度的简化了结构,降低了外形尺寸。

    • 设计三片式照相物镜的第一步是获取物镜的初始结构参数数据,而获取该数据通常有两种方法。一、待光学系统的类型和设计要求确定后,依据初级像差理论公式建立方程组,通过数值计算求解得到透镜的初始结构参数。二、查询相关专利、文献,选取与设计要求相近的结构参数,然后利用Zemax光学设计与仿真软件对初始结构进行整体缩放,直至符合设计要求值,此方法适用于大部分常见的光学系统的设计[8-14]。鉴于照相物镜属于大视场、大孔径系统,系统结构相对复杂,且系统需要校正全部像差[15]。所以,本文中所设计的照相物镜的初始结构参数不采用第一种方法来确定,而是依据要求从相关专利、文献中选取一个和设计要求相近的结构参数作为初始结构参数。

      设计三片式照相物镜的第二步是对像差进行优化与校正。借助Zemax光学设计与仿真软件,对初级像差进行优化。

    • 焦距30 mm,F数为4,半视场角25°,畸变小于0.015。

    • 按照F数相近、同时,兼顾系统总长的原则选取初始结构参数。基于已有设计成果[12],本文所选取的初始结构参数数据如表1中所示。

      表1中的初始结构参数数据可知,原始系统由2个厚度均为2.5 mm的平凸透镜和1个厚度为1 mm的双凹透镜组成。型号为H-ZK11的玻璃的折射率和阿贝数分别是1.64和55.4,型号为F5的玻璃的折射率和阿贝数分别是1.6和38。2个空气间隔取0.7 mm。

    • 序列模式下,依次对系统选项下的系统孔径、视场、波长进行设置。设定孔径值,当系统孔径中的孔径类型选择“像方空间F/#”时,孔径值输入“4”,切趾类型选择“均匀”(光强在入瞳均匀分布)。此外,系统孔径中的孔径类型也可以选择“入瞳直径”,此时,孔径值输入“7.5”(单位为mm),切趾类型同样选择“均匀”。系统孔径设定后,由相对孔径决定的其受衍射限制的最高分辨率(截止频率fc)约为4.25(相对孔径/波长)。设定视场角,添加Y角度的5个视场。同时,选取5个视场比例(0、0.3、0.5、0.707和1),权重均为1,依次对应0、7.5、12.5、17.675、25。设定波长,因照相物镜属于目视光学系统,所以,将可见光波段(F、d、C)选为当前。又因F光和C光位于人眼灵敏光谱区的两端,且人眼对于555 nm的光波最为敏感,故主波长选择D光(588 nm),权重都记为1。最后,在透镜数据编辑界面输入表1中的初始结构参数。其中,在第6面“厚度”解的求解类型中选择“边缘光线高度”,此求解方法会调整厚度,使像面上的近轴边缘光线高度为0,进而得到近轴焦点。此外,为提高透过率,使光的反射率小于0.01,选取利用光的相消干涉制备的AR镀膜玻璃。即,将除光阑以外的各表面镀AR膜。最终得到三片式照相物镜的初始二维结构图,如图1中所示。从图中可知,光学系统总轴长度为33.48103 mm。从菜单栏中的分析、报告下的“系统数据摘要”中知其有效焦距为28.6457 mm,显然不满足本文设计要求(30 mm),因此,需要对其进行缩放。镜头缩放,选择“因子缩放”,输入缩放因子1.0472776 (30/28.6457),得到焦距为30 mm的镜头。与此同时,透镜数据编辑界面的数据也随之改变。

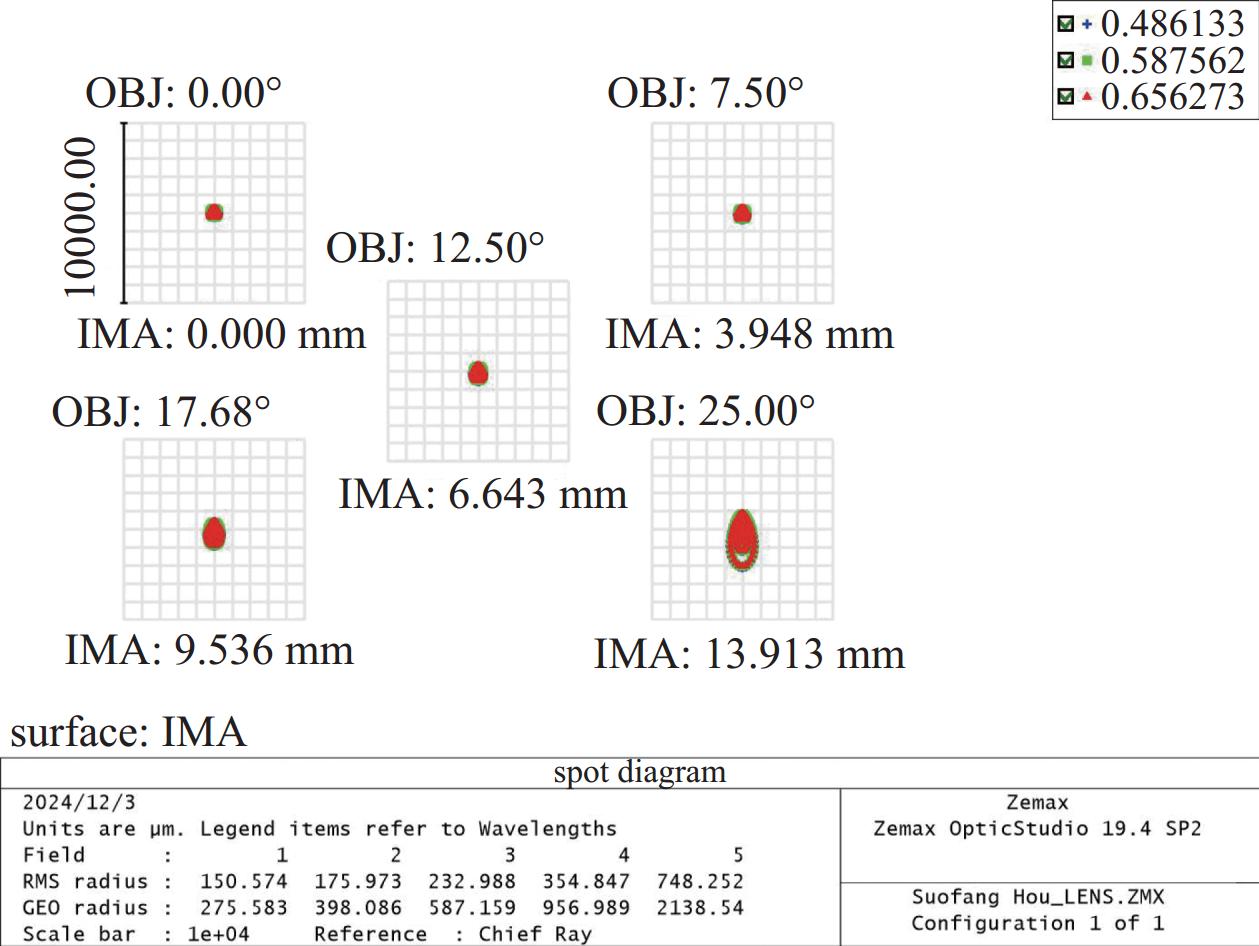

    • 点列图,从菜单栏中的分析、光线迹点下的“标准点列图”知其点列图,如图2中所示。从图中数据可知,随着视场的增加,由像差引起的弥散光斑的尺寸逐渐变大,最大视场的RMS半径为748.252 μm,由衍射极限引起的弥散斑(艾里斑),既,该系统在无像差时所达到的最小光斑半径为3.067 μm (1.22λf/d)。对于一般的照相物镜而言,其弥散斑直径在0.03~0.05 mm (30~50 μm)范围内是可以接受的。而对于高质量的照相物镜,其弥散斑直径均<0.03 mm(30 μm)。因此,三片式照相物镜的初始点列图的RMS半径既不在高质量照相物镜的允许范围内,也不在一般照相物镜的允许范围内,需要进行优化。

      场曲FCUR/畸变DIST/赛德尔图,从菜单栏中的分析、像差分析下的“场曲/畸变”、“网格畸变”和赛德尔图知其场曲/畸变图和赛德尔图,如图3中所示。从图3(a)中数据可知,场曲与视场有关,当最大视场为25°时,弧矢场曲(虚线)和子午场曲(实线)分别为0.8625 mm、5.8992 mm,最大畸变为0.5465%,同时,可知系统存在像散(子午场曲与弧矢场曲之差)。从图3(b)中数据图可知, SMIA TV(图形本身的变形情况)畸变值为−0.2790%,为负畸变,小于设计要求的0.015,表明系统所选择的初始结构参数比较合理,但仍有可优化的空间。从图3(c)中可知,系统中第2、3两个面的畸变较大,对系统成像质量影响最大。此外,由赛德尔像差系数可知,球差(SPHA)、彗差(COMA)、像散(ASTI)、场曲(FCUR)、畸变(DIST)、轴向色差(CLA)、横向色差(CTR)定量值(累计)依次为−0.022539、0.009967、−0.043909、0.041326、0.018016、−0.000970、−0.000922。

    • 将除光阑平面(虚设)以外的5个面的曲率半径在面上的曲率解的求解类型均设为“变量”,同时将第2个面和第4个面厚度在面上的厚度解的求解类型设为“变量”。

    • 从菜单栏中“优化”选项卡中的“评价函数编辑器”或“优化向导”确定系统最终优化目标。理想情况下,评价函数值越小,光学系统性能越优。图像质量选取“点列图”,优化函数类型为“RMS”,选取“质心”作为参考。光瞳采样,选择高斯求解(3环、6臂、0遮阑)。为防止厚度过大或过小,在“厚度边界”中将玻璃厚度的最小值、最大值和边缘厚度依次设为0.1、10、0.1,将空气间隔的最小值、最大值和边缘厚度依次设为0.1、20、0.1。随后,在操作数中输入需要控制的参数,在操作数中插入2行,分别用来控制有效焦距(EFFL)和最大畸变(DIMX)。目标分别输入30、1.5,权重均输入1。其中,DIMX输入的1.5(绝对值),不含正负畸变,最终确定初始评价函数为1.28974315。

    • 从菜单栏中“优化”选项卡中的“执行优化”实现系统优化设计。选取自动迭代“阻尼最小二乘法”算法,执行自动优化设计。优化后,评价函数降为0.010895169,系统的有效焦距EFFL为29.9992 mm,接近设计要求的30 mm。

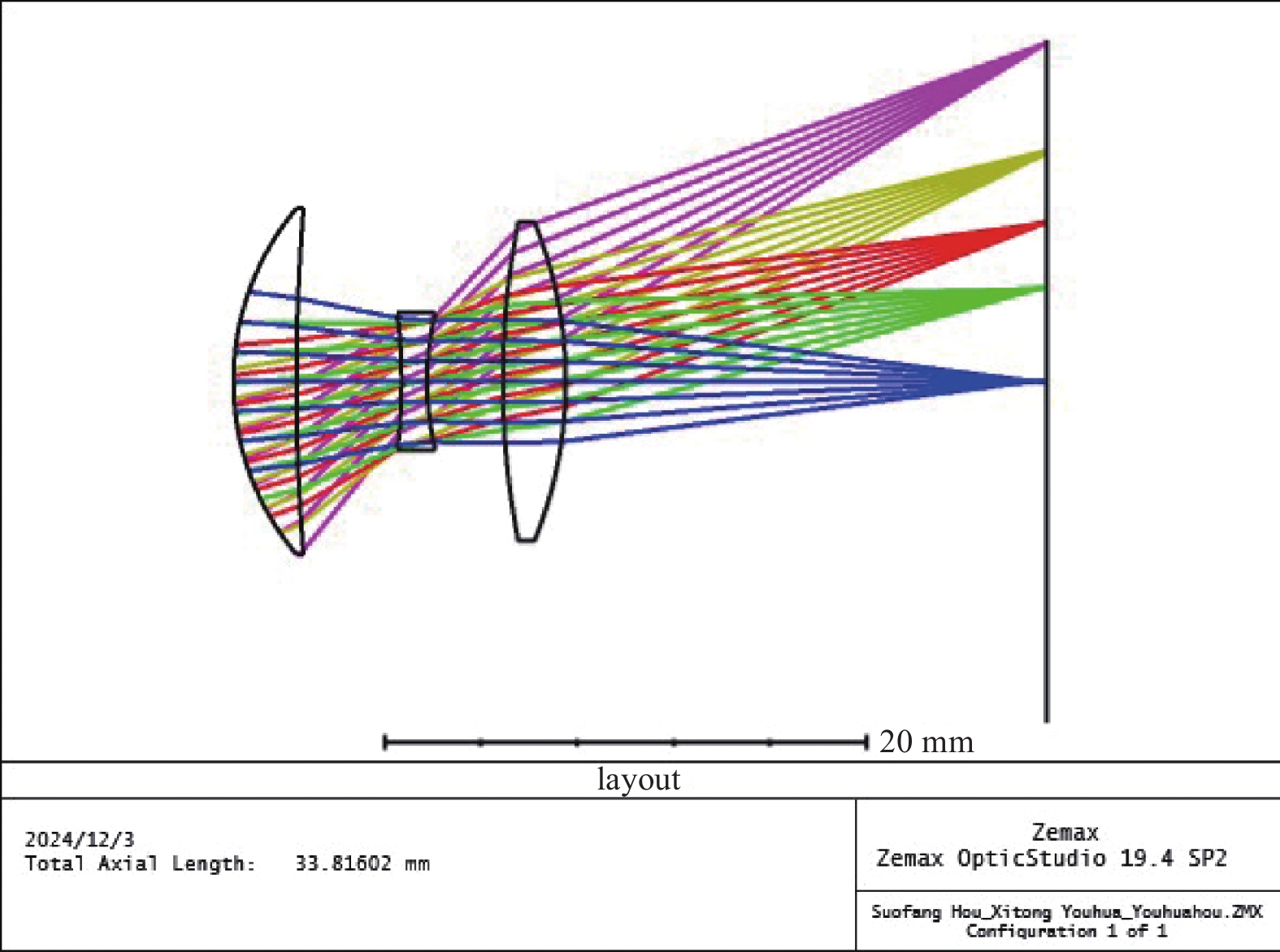

    • 优化后,三片式照相物镜的二维结构如图4所示。从图中可知,优化后,光学系统总轴长度为33.81602 mm,系统由1个弯月凸透镜、1个双凹透镜和1个双凸透镜组成。

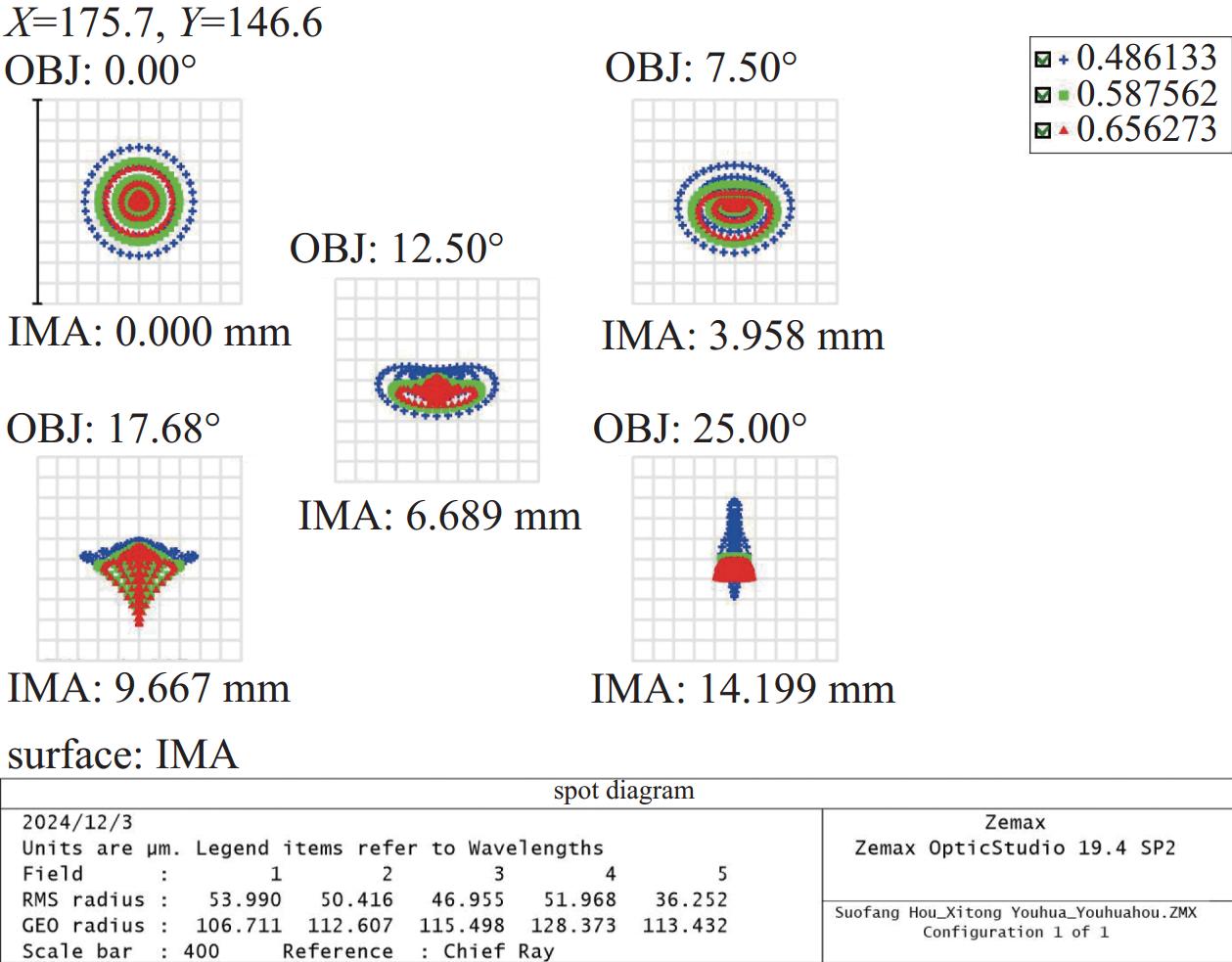

    • 点列图,从菜单栏中的分析、光线迹点下的“标准点列图”知其优化后的点列图,如图5中所示。从图中数据可知,优化后,系统在无像差时所达到的最小光斑(艾里斑)半径由最初的3.067 μm降至2.794 μm。此外,5个视场对应的光斑尺寸均大幅下降,其中,视场1对应的最大RMS半径仅为53.990 μm,远小于初始的150.574 μm,符合一般照相物镜的要求。

    • 从菜单栏中的分析、像差分析下的“场曲/畸变”、“网格畸变”和赛德尔图知其优化后的场曲/畸变/赛德尔图,如图6中所示。从图6(a)中数据可知,优化后,场曲仍与视场有关,且当最大视场为25°时,弧矢场曲(虚线)和子午场曲(实线)分别减小至0.5712 mm、0.7685 mm,最大畸变为1.6040%。最大畸变较优化前(0.5465%)略有增大,但仍接近满足设计要求。此外,系统存在的像散也有所降低(子午场曲与弧矢场曲之差)。从图6(b)中数据图可知, SMIA TV畸变值为0.3132%,由最初的负畸变转为正畸变。从图6(c)中可知,系统中所有面的畸变均有所降低。此外,由赛德尔像差系数可知,球差、彗差、像散定量值(累计)依次减小至0.019657、0.004879、−0.027378。

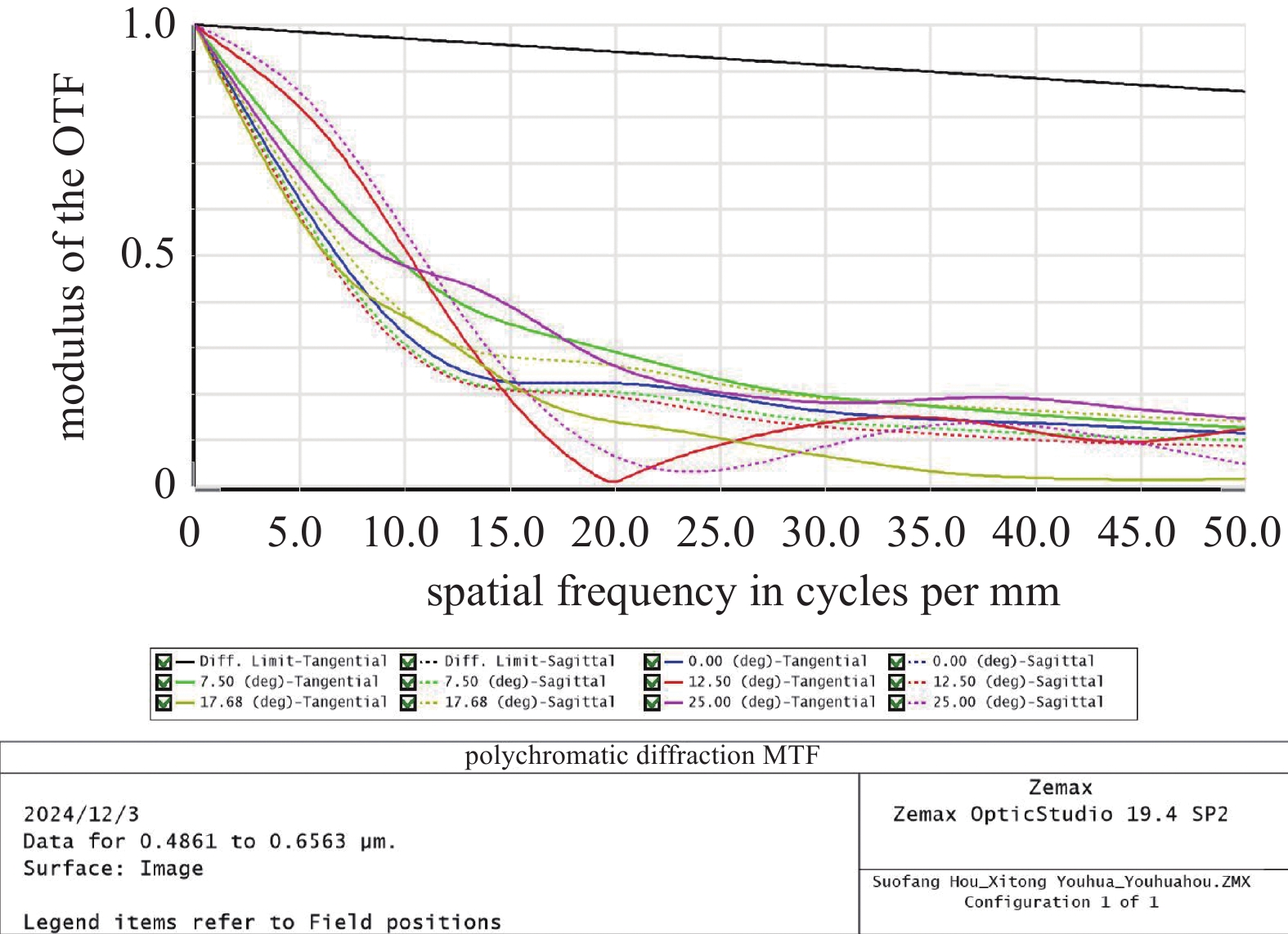

    • 为描述像面上的对比度和通过聚焦的像空间上每毫米周期数(Cycles/mm)之间的对应关系,即,像面上的对比度和空间频率之间的关系。基于夫琅禾费衍射理论,利用快速傅里叶变换对全部视场位置计算衍射MTF数据,获取不同空间频率下的物方正弦强度空间频率的函数模数(正弦波物体的调制度函数)。从菜单栏中的分析、MTF曲线下的“FFT MTF”图得其优化后的衍射MTF数据,如图7中所示。图中的黑线为衍射极限下的成像结果,即,相对孔径相同时,无像差的透镜组所能达到的最好对比度。图中结果显示:低频端的OTF值趋于1,这是因为空间频率越小,由光波衍射造成的影响就越弱。而随着空间频率的增大,OTF模值逐渐降低,这是因为在较高空间频率下,光波衍射造成的影响增强。在低频区域(10 Cycles/mm),5个视场的边缘OTF模值均在0.2907以上,远高于人眼最低可识别的OTF模值(≈0.05),与一般镜头中OTF模值(0.3)相近,这表明三片式照相物镜镜头具有相对较好的对比度。在高频区域(30 Cycles/mm),除第4视场子午无线和第5视场弧矢曲线外,其余视场的OTF模值均在0.1332以上,但总体而言,高频区OTF值仍然偏低,表明系统的分辨率仍有进一步优化的空间。此外,系统每个视场中的弧矢曲线与子午曲线均有一定程度的偏离,且部分曲线呈现波浪状,这表明系统存在不同程度大小的色散、色差及像场弯曲。

      为从整体上衡量三片式照相物镜镜头的分辨率和对比度,对MTF曲线进行整体优化。首先,选择均方根波前差评价函数(默认)进行初步优化,即,优化函数中,图像质量选择“波前”,优化函数类型为“RMS”,选取“质心”作为参考。光瞳采样,选取高斯求积(3环、6臂、0遮阑)。厚度边界,将玻璃厚度的最小值、最大值和边缘厚度依次设为0.1、10、0.1,将空气间隔的最小值、最大值和边缘厚度依次设为0.1、20、0.1,执行初始优化。随后,图像质量选为“对比度”,设置空间频率(50 Cycles/mm)、弧矢权重与子午权重均为1。光瞳采样,选取高斯求积(4环、6臂、0遮阑),厚度边界,将玻璃厚度的最小值、最大值和边缘厚度依次设为0.1、10、0.1,将空气间隔的最小值、最大值和边缘厚度依次设为0.1、20、0.1。在操作数中另插入18行,类型分别为MTFT(4行、子午方向/切向调制函数)、OPGT (4行、操作数大于)、MTFS(4行、弧矢方向/径向调制函数)、OPGT(4行、操作数大于)、EFFL(1行、控制有效焦距)、DIMX(1行、控制最大畸变)。MTFT行:依次设定采样为2,视场选取第2、3、4、5个视场,空间频率为50 Cycles/mm,目标为空,权重为空,提取评估值。OPGT行:依次设定操作数1、3、5、7,目标输入0.5~0.7(>评估值),权重设为1。MTFS行:依次设定采样为2,视场选取第2、3、4、5个视场,空间频率为50 Cycles/mm,目标为空,权重为空,提取评估值。OPGT行:设定操作数9、11、13、15,目标输入0.5~0.7(>评估值),权重设为1。EFFL行:输入目标30,权重为1。DIMX行:输入目标1.5,权重为1。整体执行优化,优化后的点列图、畸变图以及MTF曲线如图8中所示。从点列图中可知,优化MTF曲线后,系统在无像差时所达到的最小光斑(艾里斑)半径为2.817 μm。此外,5个视场对应的光斑尺寸均低于第一次优化值,其中,视场4对应的最大RMS半径仅为40.332 μm,基本符合高质量照相物镜的要求。从MTF曲线中可知,低频区域(10 Cycles/mm)的5个视场的边缘OTF模值均在0.3488以上,高于初次优化的OTF模值(0.2907),三片式照相物镜镜头的对比度得到显著改善。高频区域的OTF模值均优于第一次优化模值,显然,系统的分辨率也得到明显改善。此外,与第一次优化后相比,最大视场时的弧矢场曲和子午场曲分别由原来的0.5712 mm、0.7685 mm减小至0.3536 mm、0.6286 mm,最大畸变为1.6283%,尽管较第一次优化后(1.6040%)略有增大,但仍接近满足设计要求。同时,系统存在的像散也较第一次优化后有所降低(子午场曲与弧矢场曲之差)。

    • 本文在Zemax光学设计与仿真软件中分别通过优化镜头诸面的面形参数及MTF曲线对像差进行优化与校正,获得一款焦距为30 mm,半视场角为25°,F数为4的三片式照相物镜,镜头参数如表2所示。该系统由1个弯月凸透镜、1个双凹透镜和1个双凸透镜组成。系统结构简单且紧凑,总轴长度为33.83 mm。系统的弥散斑较小,最大畸变为0.016283。设计结果表明:全视场OTF模值在空间频率10 Cycles/mm时均高于0.3537,满足一般镜头对OTF模值的要求(>0.3)。各种像差评价结果表明,系统成像质量较好,适用性强。
