机器学习辅助的WC-Co硬质合金硬度预测

  • 北京工业大学材料科学与工程学院, 新型功能材料教育部重点实验室, 北京　100124

    • 作者简介: 宋睿:15122690201@163.com .
    通讯作者: E-mail: liuxuemei@bjut.edu.cn.;  E-mail: xysong@bjut.edu.cn.

  • 中图分类号: 62.20.Qp, 62.25.-g, 74.70.Ad

Hardness prediction of WC-Co cemented carbide based on machine learning model

  • Key Laboratory of Advanced Functional Materials, Education Ministry of China, College of Materials Science and Engineering, Beijing University of Technology, Beijing 100124, China

    • Corresponding authors: E-mail: liuxuemei@bjut.edu.cn;  E-mail: xysong@bjut.edu.cn.

  • MSC: 62.20.Qp, 62.25.-g, 74.70.Ad

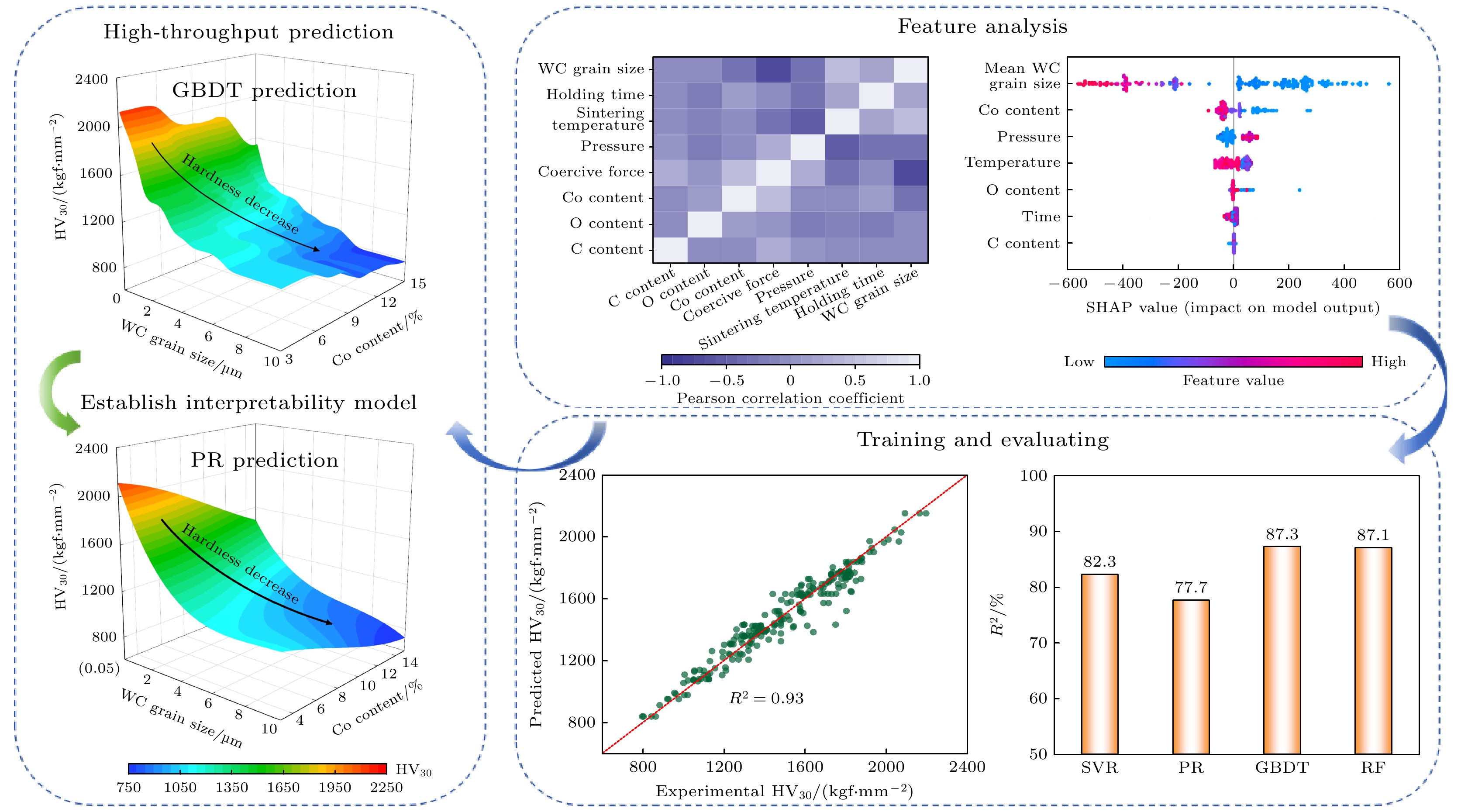

  • 摘要: 硬度是硬质合金材料的一项典型代表性能, 受多种因素的影响且各因素间常存在关联关系. 本文旨在获得WC-Co硬质合金硬度的关键影响因素并实现硬度的高通量预测. 建立了以硬质合金硬度为目标变量, 以原料成分、烧结工艺和烧结体表征信息为特征的数据集; 通过对特征的皮尔逊相关系数和SHAP分析, 发现WC晶粒尺寸和Co含量对硬质合金硬度的影响最为显著. 基于机器学习的支持向量机、多项式回归、梯度提升决策树、随机森林等算法, 分别构建了硬质合金硬度预测模型. 采用10折交叉验证方法对模型进行定量评估, 结果表明梯度提升决策树算法模型具有最高的精度和较强的泛化能力, 是最适合硬质合金硬度预测的机器学习方法. 基于优选模型的高通量预测数据, 采用多项式回归算法确定了硬质合金硬度与Co含量和WC晶粒尺寸之间的定量关系, 预测准确率达到0.946. 本研究为硬质合金性能的准确高效预测提供了数据驱动方法, 可为高性能硬质合金材料的设计研发提供重要参考.
    Abstract: The hardness of cemented carbides is a fundamental property that plays a significant role in their design, preparation, and application evaluation. This study aims to identify the critical factors affecting the hardness of WC-Co cemented carbides and develop a high-throughput predictive model for hardness. A dataset consisting of raw material composition, sintering parameters and characterization results of cemented carbides is constructed in which the hardness of cemented carbide is set as the target variable. By analyzing the Pearson correlation coefficient, Shapley additive explanations (SHAP) results, WC grain size and Co content are determined to be the key characteristics influencing the hardness of cemented carbide. Subsequently, machine learning models such as support vector regression (SVR), polynomial regression (PR), gradient boosting decision tree (GBDT), and random forest (RF) are optimized to construct prediction models for hardness. Evaluations using 10-fold cross-validation demonstrate that the GBDT algorithm model exhibits the highest accuracy and strong generalization capability, making it most suitable for predicting and analyzing the hardness of cemented carbides. Based on predictions from GBDT algorithm model, PR algorithm model is established to achieve high-precision interpretable prediction of the hardness of cemented carbides. As a result, a quantitative relationship between hardness and Co content and WC grain size is obtained, demonstrating that reducing grain size and Co content is the key to obtaining high hardness of cemented carbide. This research provides a data-driven method for accurately and efficiently predicting cemented carbide properties, presenting valuable insights for the design and development of high-performance cemented carbide materials.
  • 加载中

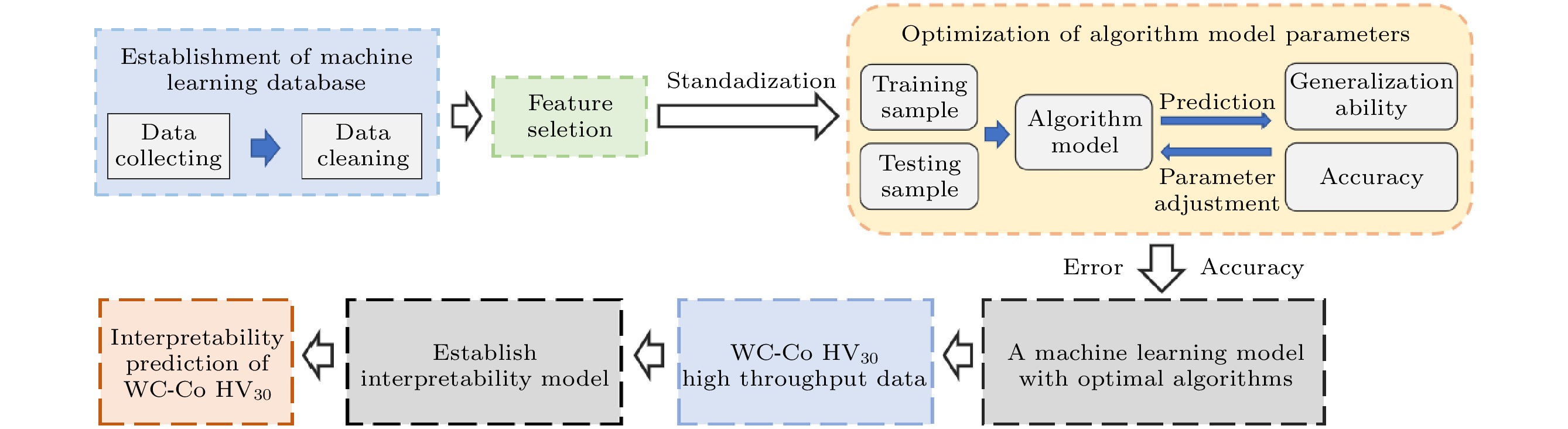

  • 图 1  WC-Co硬质合金硬度预测的机器学习模型构建流程图

    Figure 1.  Hardness prediction workflow of WC-Co cemented carbides based on ML.

    下载: 全尺寸图片 幻灯片

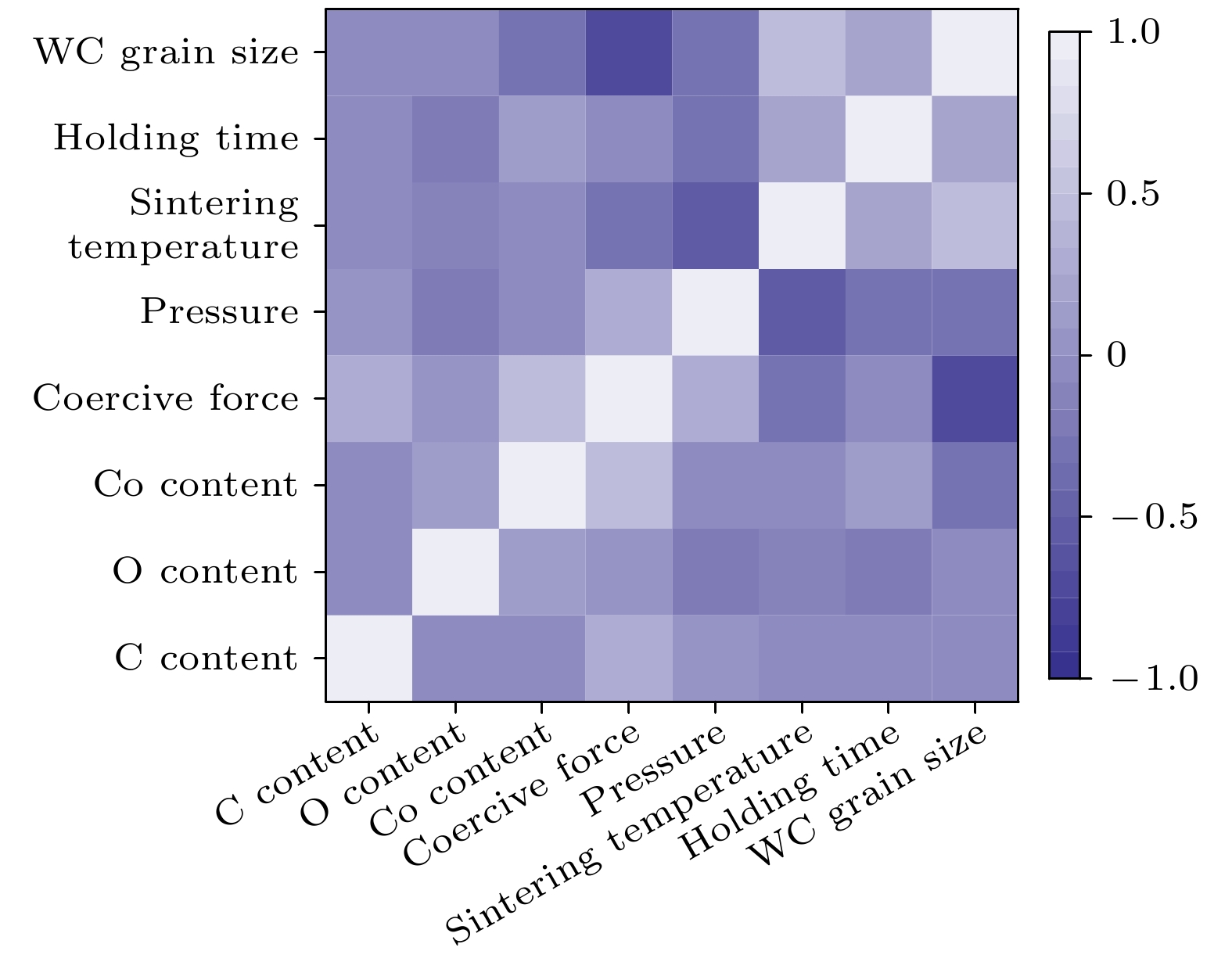

    图 2  影响硬质合金硬度特征之间的皮尔逊线性相关系数

    Figure 2.  Pearson linear correlation coefficient of among the influence features on the hardness of cemented carbides.

    下载: 全尺寸图片 幻灯片

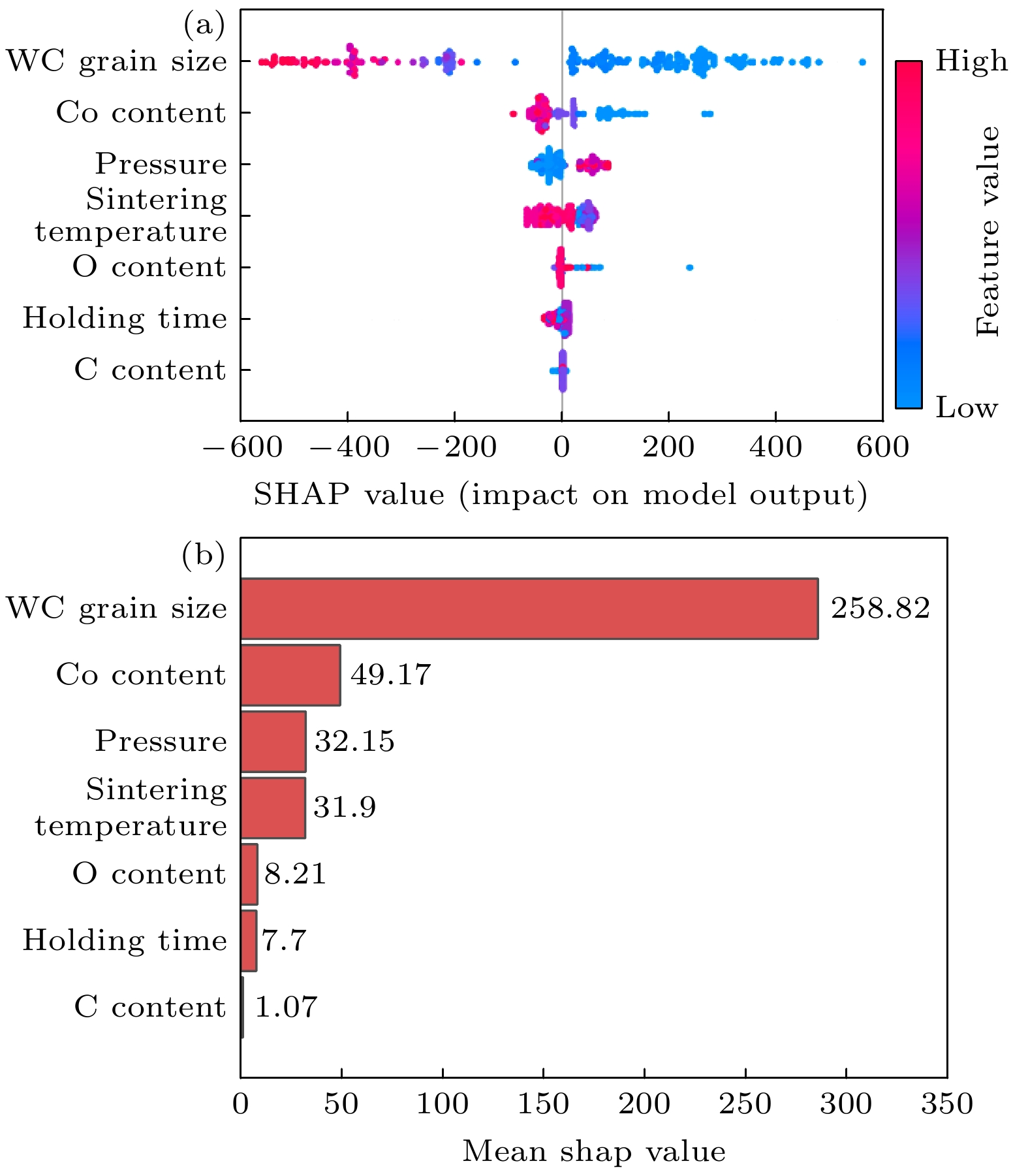

    图 3  目标变量为硬度时各特征SHAP值(a)和各特征平均SHAP的绝对值(b)的排序

    Figure 3.  SHAP values (a) and the absolute value of average SHAP (b) of each feature with target variable of hardness.

    下载: 全尺寸图片 幻灯片

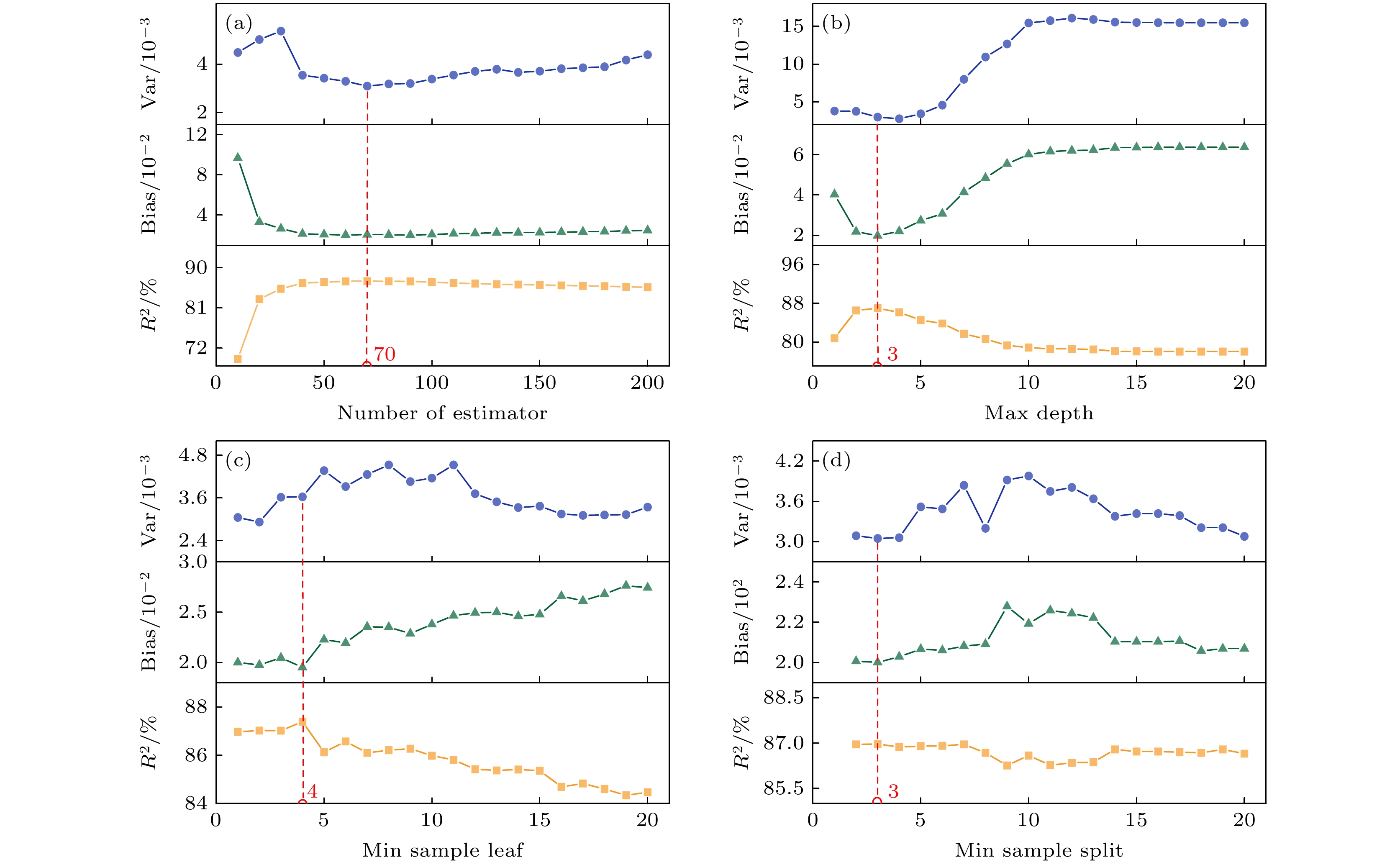

    图 4  典型参数对GBDT算法模型的测试集准确率(R2)、偏差(Bias)和方差(Var)的影响　(a) 弱学习器数量; (b) 树的最大深度; (c) 叶子节点最少样本数; (d) 内部节点再划分所需最小样本数

    Figure 4.  Performance of typical parameters on the testing set in terms of accuracy (R2)、bias (Bias) and variance (Var) based on GBDT model: (a) Number of estimator; (b) max depth; (c) min sample leaf; (d) min sample split.

    下载: 全尺寸图片 幻灯片

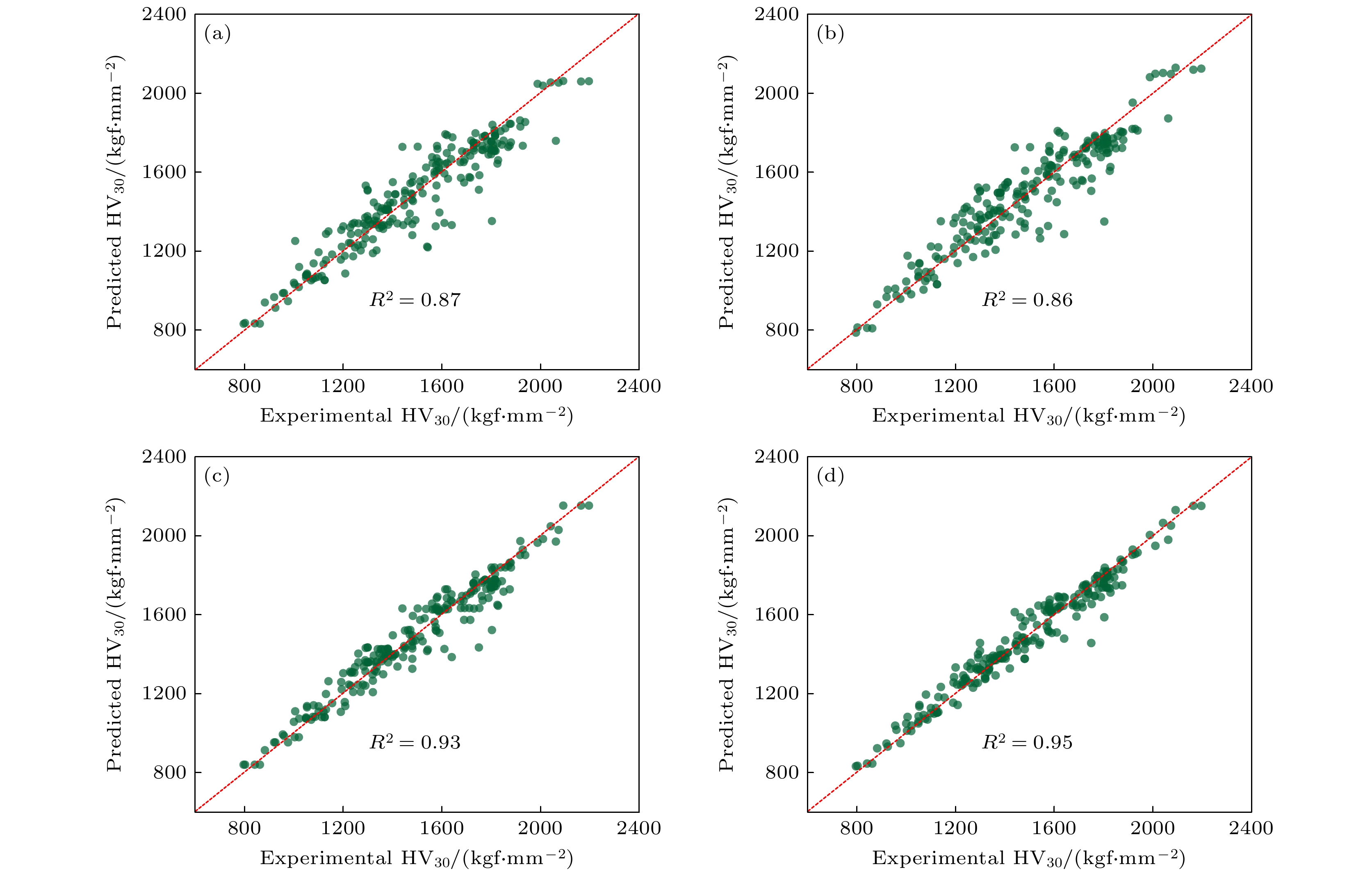

    图 5  四种算法模型训练集学习效果　(a) SVR算法; (b) PR算法; (c) GBDT算法; (d) RF算法

    Figure 5.  Performance of four models on training set: (a) SVR algorithm; (b) PR algorithm; (c) GBDT algorithm; (d) RF algorithm.

    下载: 全尺寸图片 幻灯片

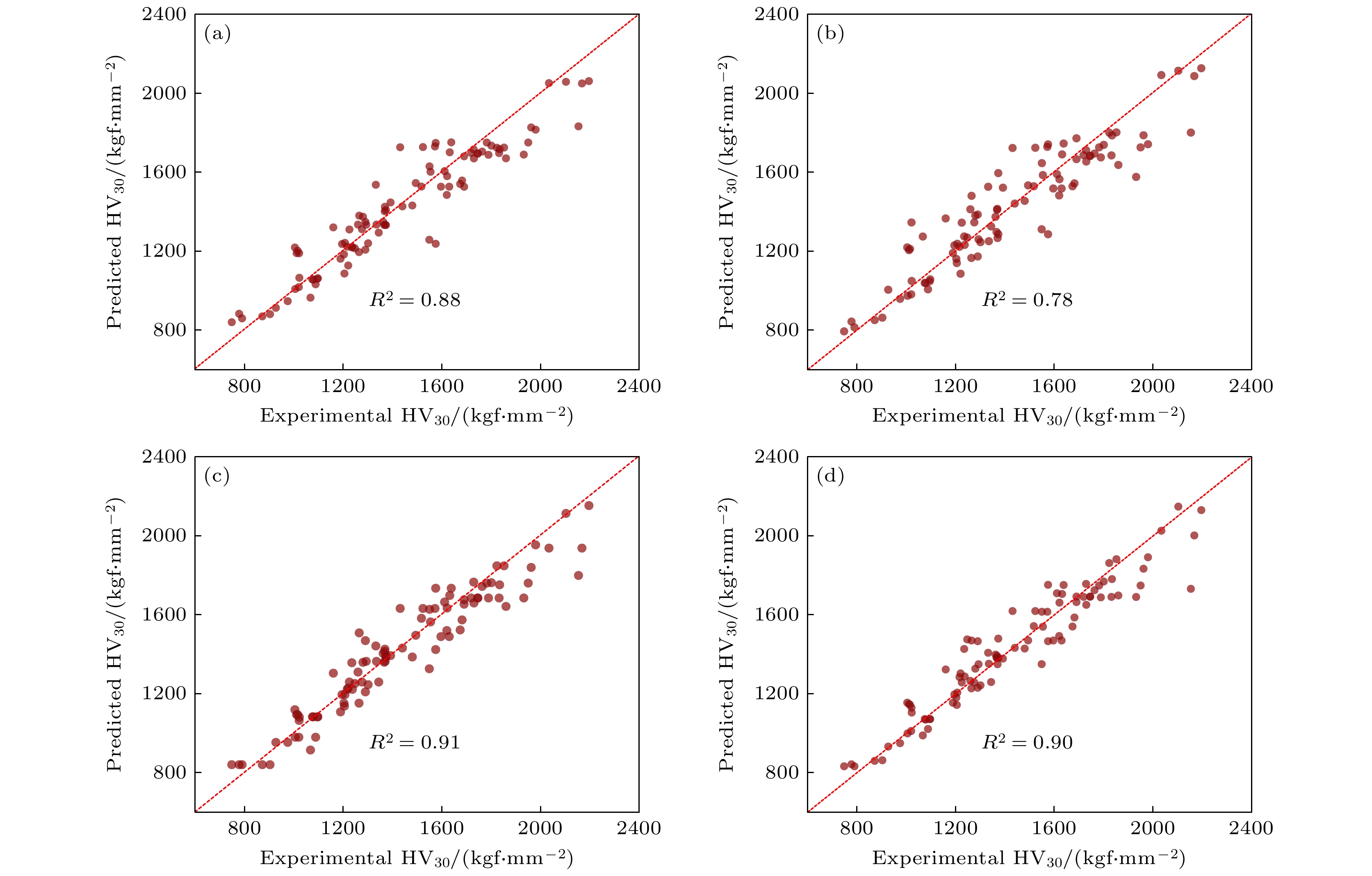

    图 6  四种算法模型测试集学习效果　(a) SVR算法; (b) PR算法; (c) GBDT算法; (d) RF算法

    Figure 6.  Performance of four models on testing set: (a) SVR algorithm; (b) PR algorithm; (c) GBDT algorithm; (d) RF algorithm.

    下载: 全尺寸图片 幻灯片

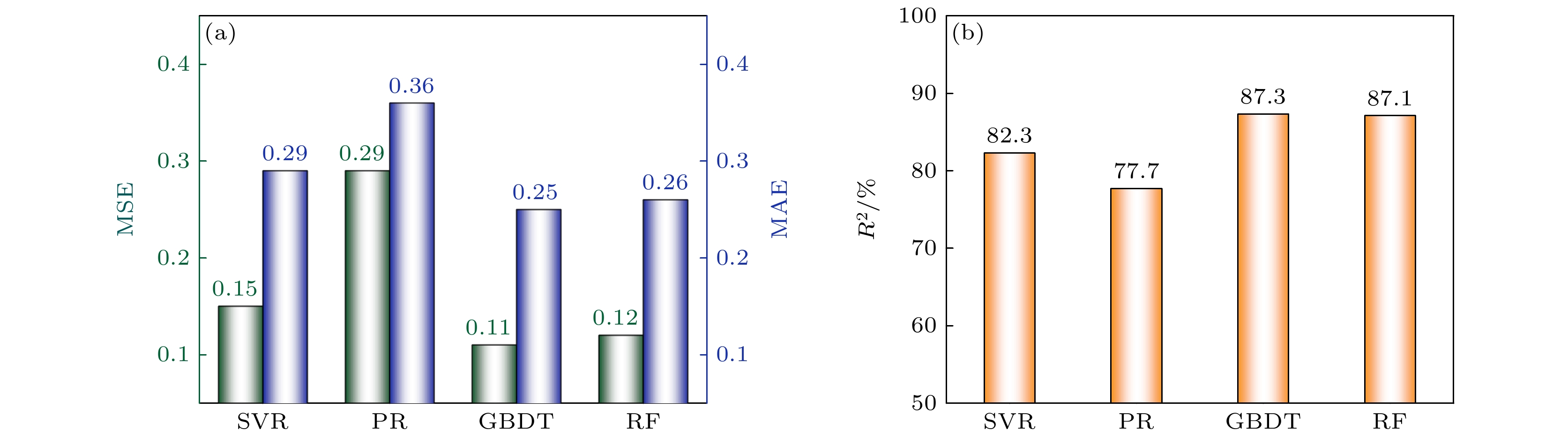

    图 7  不同机器学习算法模型测试集效果对比　(a) MSE和MAE; (b) 经10次10折交叉验证得到的R2

    Figure 7.  Performance of different machine learning algorithms on testing set: (a) MSE and MAE; (b) and R2 score by 10-fold cross-validation.

    下载: 全尺寸图片 幻灯片

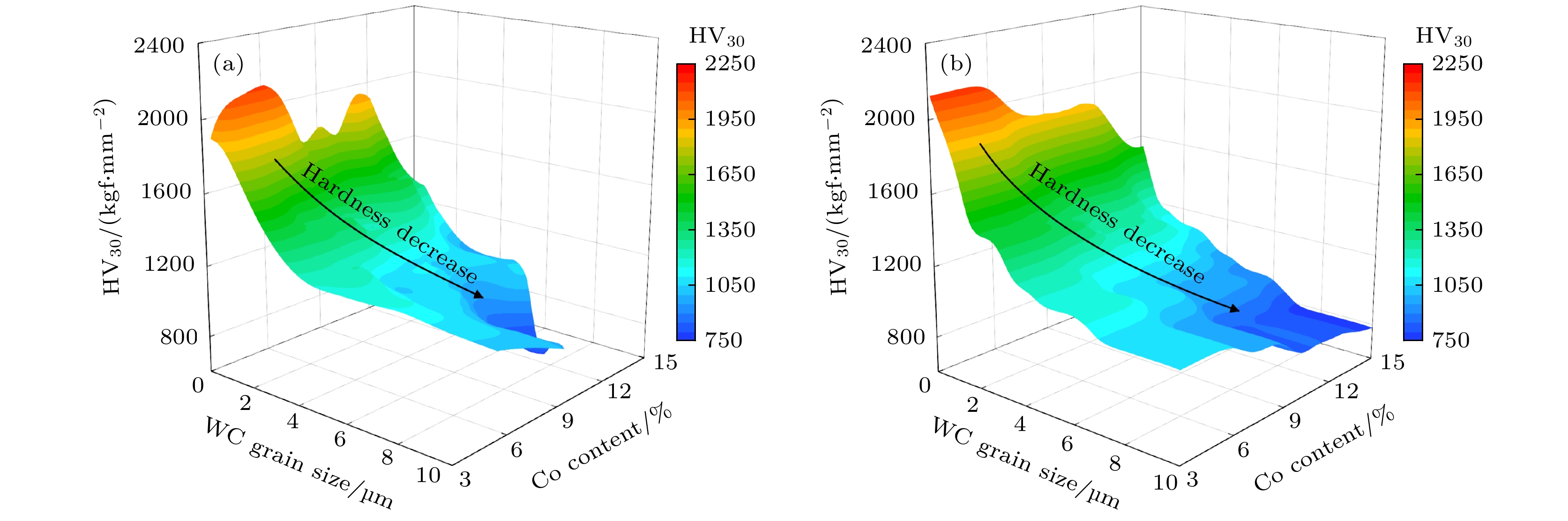

    图 8  硬质合金硬度随WC晶粒尺寸和Co含量的变化　(a) 原始数据; (b) GBDT模型预测

    Figure 8.  Hardness of cemented carbides as a function of WC grain size and Co content: (a) Original data; (b) data predicted by GBDT model.

    下载: 全尺寸图片 幻灯片

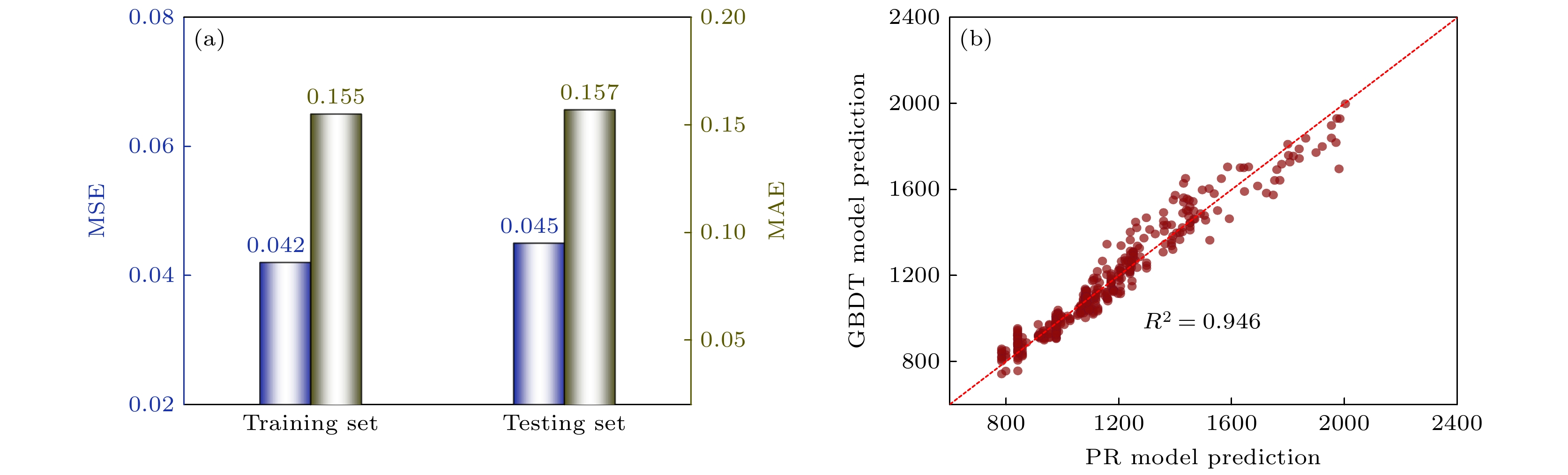

    图 9  PR算法模型训练及预测效果的评估　(a) 训练集与测试集预测的MAE, MSE; (b) PR算法模型测试集预测准确率

    Figure 9.  Evaluation of the PR model: (a) MSE and MAE for the training and testing sets; (b) R2 for the testing set.

    下载: 全尺寸图片 幻灯片

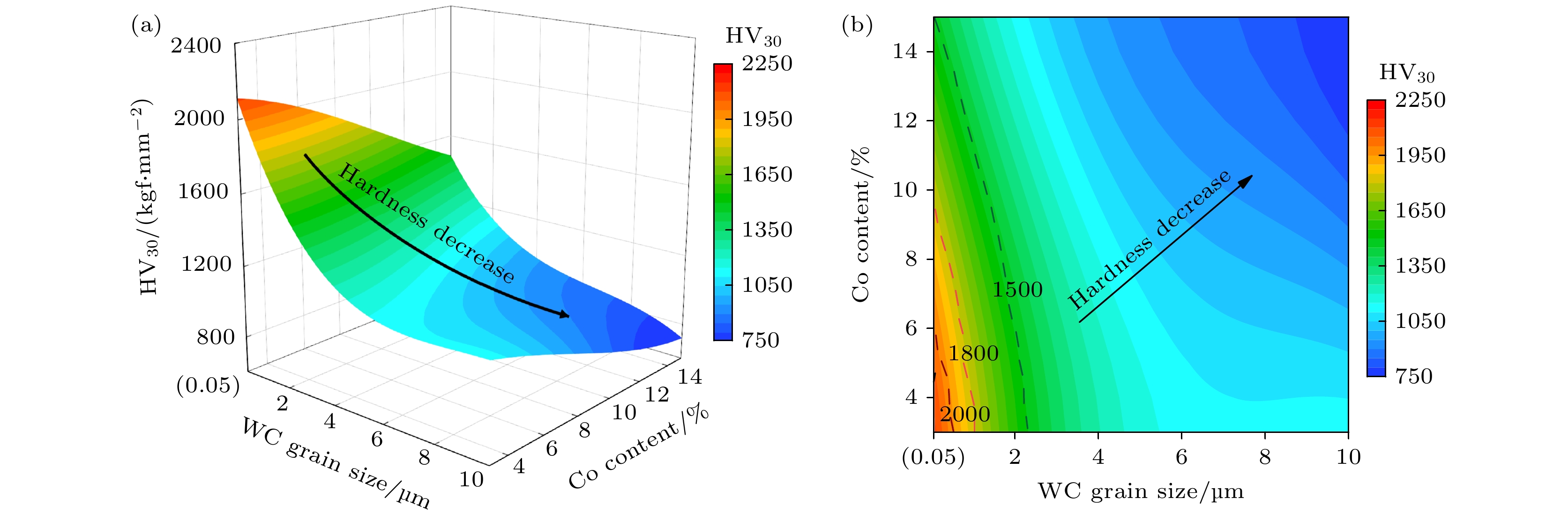

    图 10  PR算法模型的硬质合金硬度预测结果　(a) 硬度随WC晶粒尺寸、Co含量变化的三维图; (b) 硬度在WC晶粒尺寸和Co含量构成平面上的投影图

    Figure 10.  Hardness of cemented carbides predicted by the PR model: (a) Hardness varing with WC grain size and Co content; (b) hardness projection on the plane of WC grain size and Co content.

    下载: 全尺寸图片 幻灯片

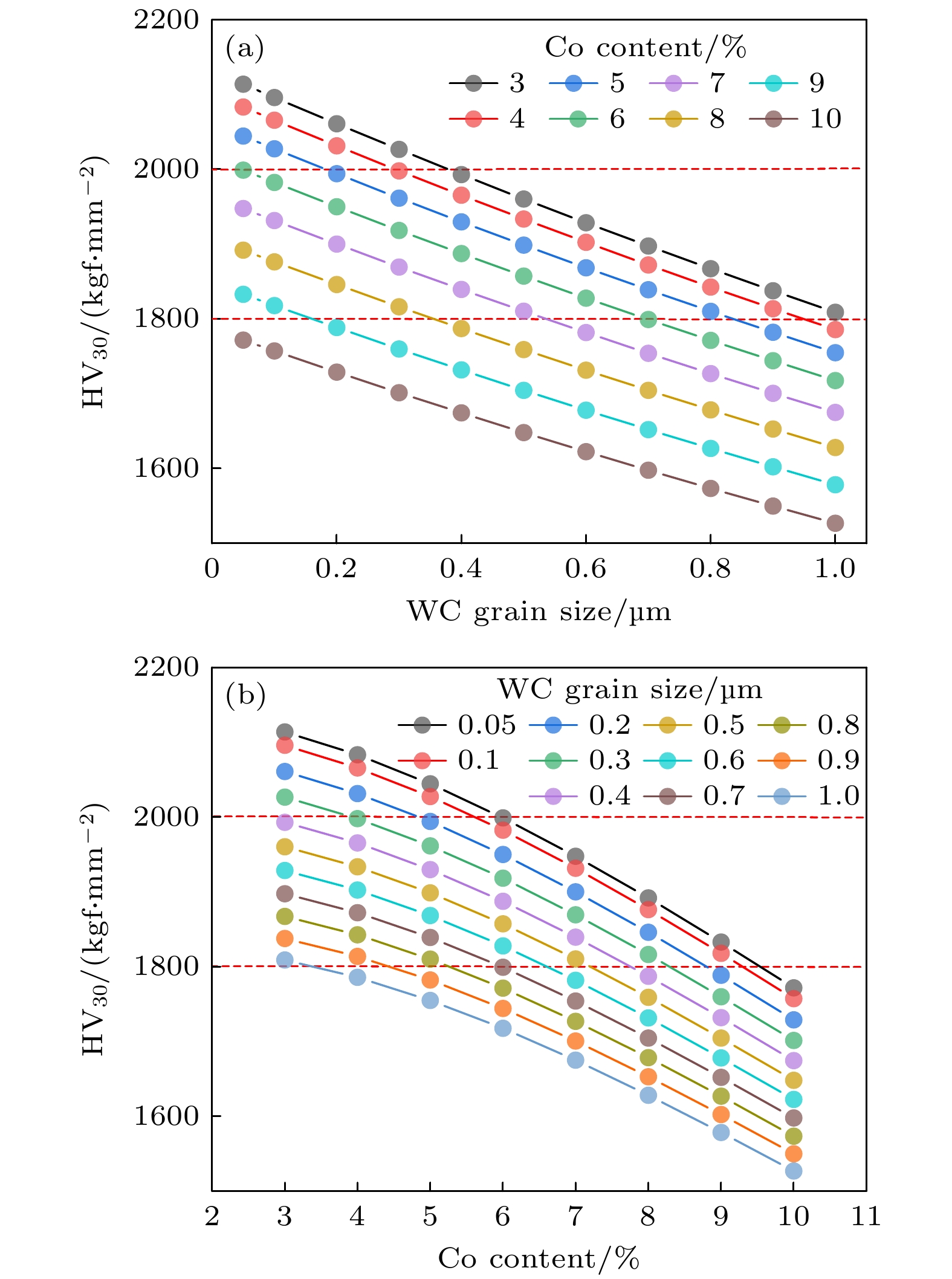

    图 11  硬度大于1800 kgf/mm2区域的硬质合金硬度预测结果　(a) 硬度随WC晶粒尺寸的变化; (b) 硬度随Co含量的变化

    Figure 11.  Prediction of hardness in a range of hardness higher than 1800 kgf/mm2: (a) Hardness varying with WC grain size; (b) hardness varying with Co content.

    下载: 全尺寸图片 幻灯片

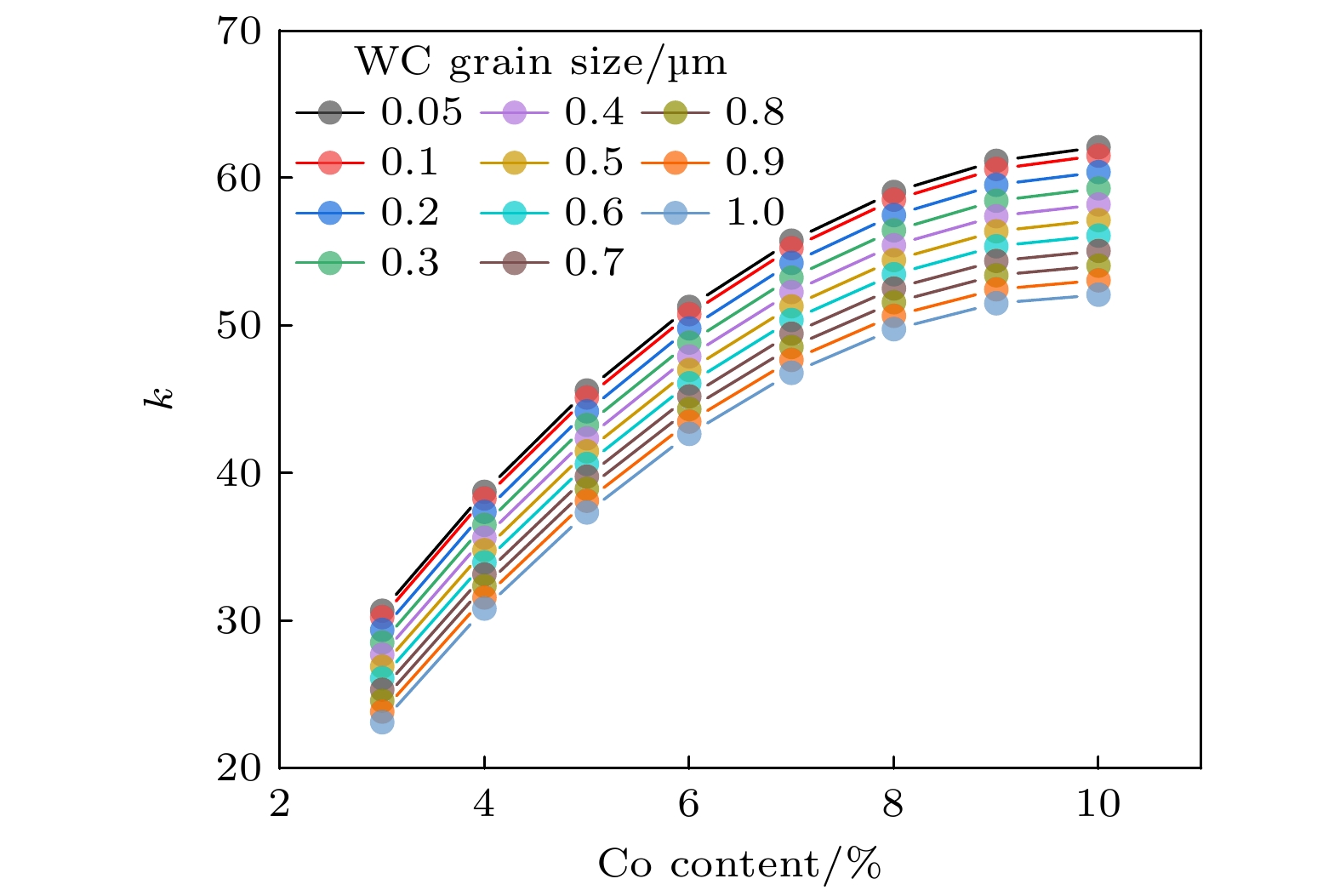

    图 12  不同WC晶粒尺寸下硬度变化率随Co含量的变化
