基于线性光学元件的偏振-时间超纠缠W态浓缩

上一篇

下一篇

郭鹏亮, 席舜, 高成艳. 基于线性光学元件的偏振-时间超纠缠W态浓缩[J]. 物理学报, 2025, 74(13): 130302-1. doi: 10.7498/aps.74.20241642
引用本文: 郭鹏亮, 席舜, 高成艳. 基于线性光学元件的偏振-时间超纠缠W态浓缩[J]. 物理学报, 2025, 74(13): 130302-1. doi: 10.7498/aps.74.20241642
Pengliang GUO, Shun XI, Chengyan GAO. Hyperentanglement W state concentration for polarization-time-bin photon systems with linear optics[J]. Acta Physica Sinica, 2025, 74(13): 130302-1. doi: 10.7498/aps.74.20241642
Citation: Pengliang GUO, Shun XI, Chengyan GAO. Hyperentanglement W state concentration for polarization-time-bin photon systems with linear optics[J]. Acta Physica Sinica, 2025, 74(13): 130302-1. doi: 10.7498/aps.74.20241642

基于线性光学元件的偏振-时间超纠缠W态浓缩

    通讯作者: E-mail: guopengliang@tynu.edu.cn.;
  • 中图分类号: 03.67.-a, 03.67.Hk, 42.50.-p

Hyperentanglement W state concentration for polarization-time-bin photon systems with linear optics

    Corresponding author: E-mail: guopengliang@tynu.edu.cn.;
  • MSC: 03.67.-a, 03.67.Hk, 42.50.-p

  • 摘要: 近年来, 量子通信得到快速的发展, 利用超纠缠态进行量子通信越来越广泛, 量子通信过程中大多使用的是最大超纠缠态, 而最大超纠缠态容易受到噪声的影响, 变成非最大超纠缠态, 将直接影响通信的质量. 因此, 本文提出利用线性光学元件对偏振-时间超纠缠W态浓缩的方案, 方案不需要借助辅助光子, 只需要用光学元件对接收的光子进行局部操作, 通过参数分裂法实现三光子偏振-时间超纠缠W态的浓缩, 此外方案还可以推广到N光子的超纠缠W态的浓缩. 本研究将为多方量子通信的远距离实现提供理论参考.
  • 加载中

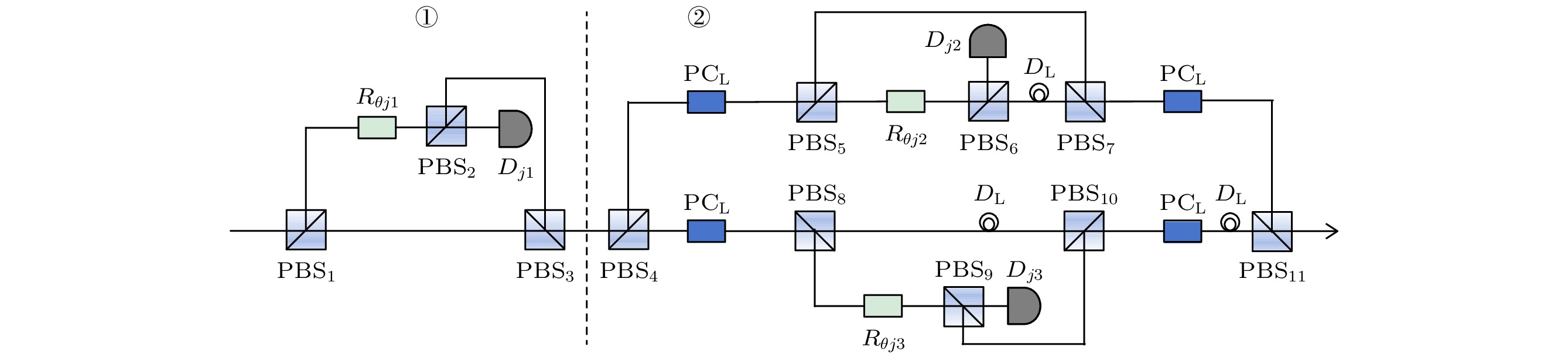

  • 图 1  偏振-时间自由度的超纠缠W态的浓缩示意图 (PBS为偏振分束器, PCL为普克尔斯盒, Dj为单光子探测器, DL为延时装置, Rθj为波片, 下标j = A或B)

    Figure 1.  Schematic diagram of the concentration of hyperentangled W states in polarization and time-bin degrees of freedom (PBS is the polarization beam splitter, PCL is the Pockels Cells, Dj is the single photon detector, DL denotes the time-delay device, and Rθj is the wave plate, where j = A or B)

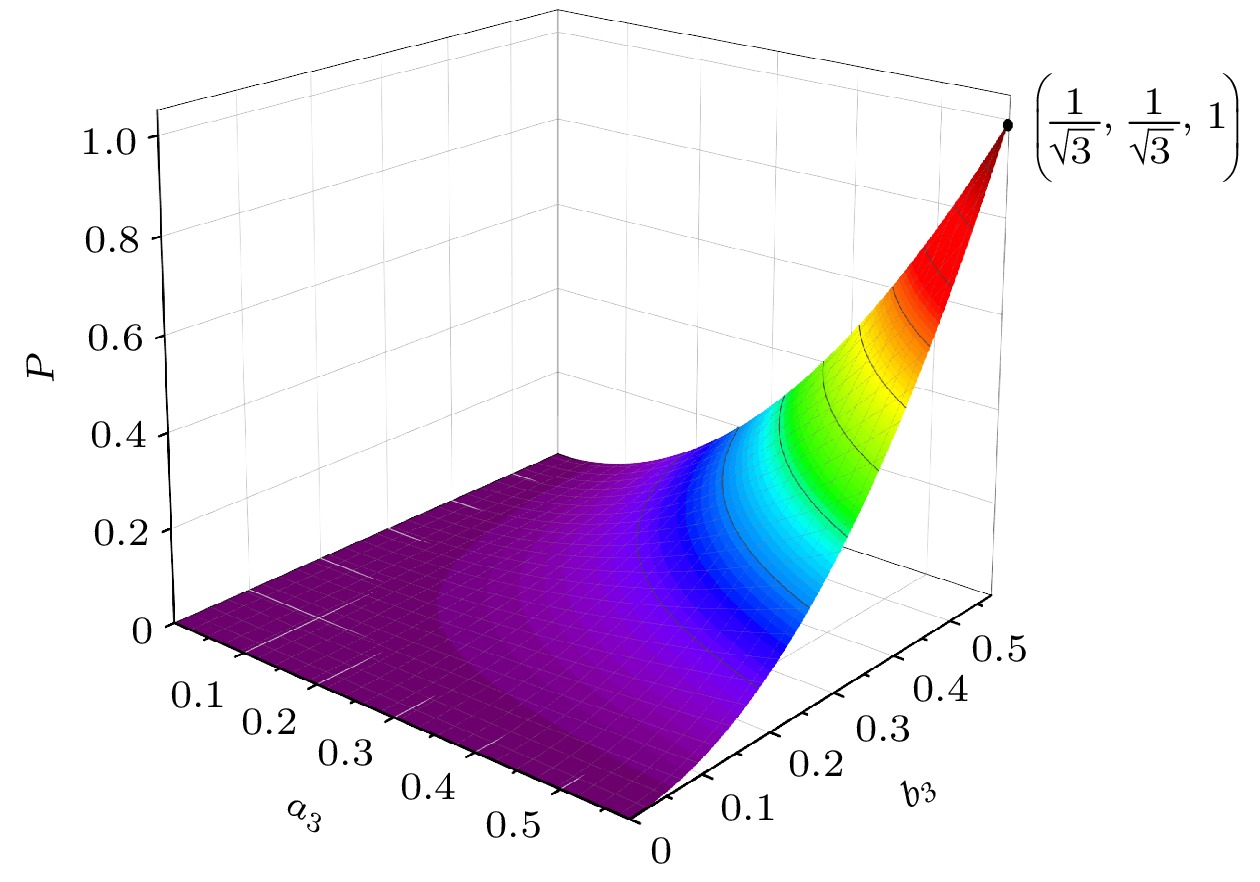

    图 2  浓缩的成功概率P随系数a3, b3变化的示意图

    Figure 2.  Schematic diagram of success probability P of entanglement concentration versus the coefficient a3, b3.

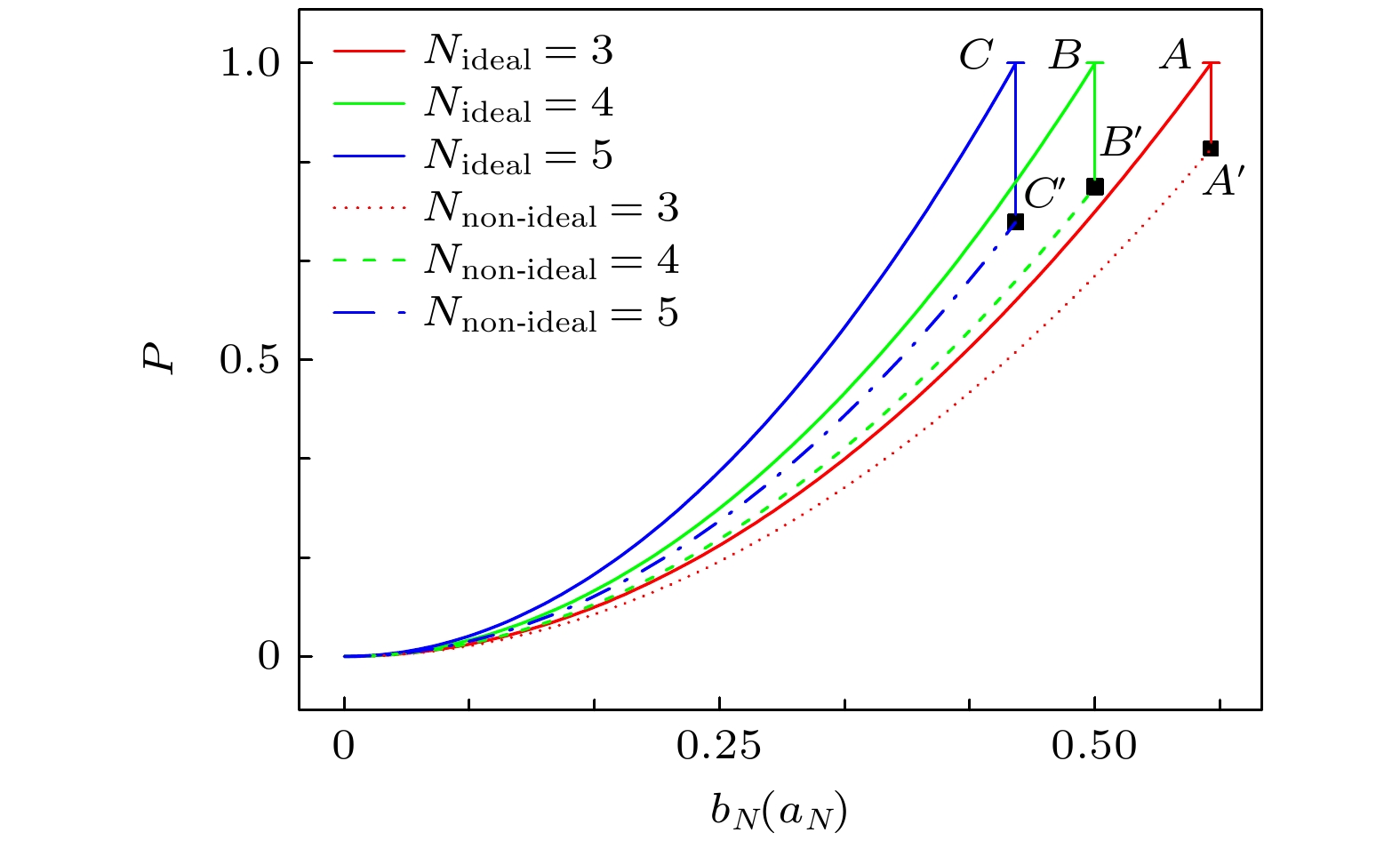

    图 3  浓缩的成功概率P与系数bN (aN)的关系示意图

    Figure 3.  Schematic diagram of success probability P of entanglement concentration versus the coefficient bN (aN).

  • [1] Barreiro J T, Langford N K, Peters N A, Kwiat P G 2005 Phys. Rev. Lett. 95 260501 doi: 10.1103/PhysRevLett.95.260501
    [2] Gisin N, Thew R 2007 Nat. Photonics 1 165 doi: 10.1038/nphoton.2007.22
    [3] Liu W Q, Wei H R, Kwek L C 2020 Phys. Rev. Appl. 14 054057 doi: 10.1103/PhysRevApplied.14.054057
    [4] Gisin N, Ribordy G, Tittel W, Zbinden H 2002 Rev. Mod. Phys. 74 145 doi: 10.1103/RevModPhys.74.145
    [5] Liu X S, Long G L, Tong D M, Li F 2002 Phys. Rev. A 65 022304 doi: 10.1103/PhysRevA.65.022304
    [6] Long G L, Liu X S 2002 Phys. Rev. A 65 032302 doi: 10.1103/PhysRevA.65.032302
    [7] Zhang W, Ding D S, Sheng Y B, Zhou L, Shi B S, Guo G C 2017 Phys. Rev. Lett. 118 220501 doi: 10.1103/PhysRevLett.118.220501
    [8] Zhu F, Zhang W, Sheng Y B, Huang Y D 2017 Sci. Bull. 62 1519 doi: 10.1016/j.scib.2017.10.023
    [9] Zhou L, Sheng Y B, Long G L 2020 Sci. Bull. 65 12 doi: 10.1016/j.scib.2019.10.025
    [10] Sheng Y B, Zhou L, Long G L 2022 Sci. Bull. 67 367 doi: 10.1016/j.scib.2021.11.002
    [11] Zhou L, Sheng Y B 2022 Sci. China-Phys. Mech. Astron. 65 250311 doi: 10.1007/s11433-021-1863-9
    [12] Ying J W, Zhao P, Zhong W, Du M M, Li X Y, Shen S T, Zhang A L, Zhou L, Sheng Y B 2024 Phys. Rev. Appl. 22 024040 doi: 10.1103/PhysRevApplied.22.024040
    [13] Zeng H, Du M M, Zhong W, Zhou L, Sheng Y B 2024 Fundam. Res. 4 851 doi: 10.1016/j.fmre.2023.11.006
    [14] Hu X M, Guo Y, Liu B H, Li C F, Guo G C 2023 Nat. Rev. Phys. 5 339 doi: 10.1038/s42254-023-00588-x
    [15] Wang X L, Cai X D, Su Z E, Chen M C, Wu D, Li L, Liu N L, Lu C Y, Pan J W 2015 Nature 518 516 doi: 10.1038/nature14246
    [16] Graham T M, Bernstein H J, Wei T C, Junge M, Kwiat P G 2015 Nat. Commun. 6 7185 doi: 10.1038/ncomms8185
    [17] Ren B C, Wang G Y, Deng F G 2015 Phys. Rev. A 91 032328 doi: 10.1103/PhysRevA.91.032328
    [18] Ren B C, Wei H R, Deng F G 2013 Laser. Phys. Lett. 10 095202 doi: 10.1088/1612-2011/10/9/095202
    [19] 任宝藏, 邓富国 2015 物理学报 64 160303 doi: 10.7498/aps.64.160303 Ren B C, Deng F G 2015 Acta Phys. Sin. 64 160303 doi: 10.7498/aps.64.160303
    [20] Bennett C H, Bernstein H J, Popescu S, Schumacher B 1996 Phys. Rev. A 53 2046 doi: 10.1103/PhysRevA.53.2046
    [21] Zhao Z, Pan J W, Zhan M S 2001 Phys. Rev. A 64 014301 doi: 10.1103/PhysRevA.64.014301
    [22] Yamamoto T, Koashi M, Imoto N 2001 Phys. Rev. A 64 012304 doi: 10.1103/PhysRevA.64.012304
    [23] Sheng Y B, Deng F G, Zhou H Y 2008 Phys. Rev. A 77 062325 doi: 10.1103/PhysRevA.77.062325
    [24] Gu Y J, Xian L, Li W D, Ma L Z 2008 Chin. Phys Lett. 25 1191 doi: 10.1088/0256-307X/25/4/008
    [25] Zhou L, Sheng Y B, Zhao S M 2013 Chin. Phys. B 22 020307 doi: 10.1088/1674-1056/22/2/020307
    [26] Guo R, Zhou L, Gu S P, Wang X F, Sheng Y B 2016 Chin. Phys. B 25 030302. doi: 10.1088/1674-1056/25/3/030302
    [27] 赵瑞通, 梁瑞生, 王发强 2017 物理学报 66 240301 doi: 10.7498/aps.66.240301 Zhao R T, Liang R S, Wang F Q 2017 Acta Phys. Sin. 66 240301 doi: 10.7498/aps.66.240301
    [28] Zhou L, Wang D D, Wang X F, Gu S P, Sheng Y B 2017 Chin. Phys. B 26 020302 doi: 10.1088/1674-1056/26/2/020302
    [29] Ren B C, Du F F, Deng F G 2013 Phys. Rev. A 88 012302 doi: 10.1103/PhysRevA.88.012302
    [30] Ren B C, Long G L 2015 Sci. Rep. 5 16444 doi: 10.1038/srep16444
    [31] Li X H, Ghose S 2015 Phys. Rev. A 91 062302 doi: 10.1103/PhysRevA.91.062302
    [32] Cao C, Wang T J, Mi S C, Zhang R, Wang C 2016 Ann. Phys. 369 128 doi: 10.1016/j.aop.2016.03.003
    [33] Li C Y, Shen Y 2019 Opt. Express 27 13172 doi: 10.1364/OE.27.013172
    [34] Liu Q, Song G Z, Qiu T H, Zhang X M, Ma H Y, Zhang M 2020 Sci. Rep. 10 21444 doi: 10.1038/s41598-020-78529-2
    [35] Jiang G L, Liu W Q, Wei H R 2023 Phys. Rev. Appl. 19 034044 doi: 10.1103/PhysRevApplied.19.034044
    [36] Shi X, Lu Y, Peng N, Rottwitt K, Ou H J 2022 J. Lightwave Technol. 40 7626 doi: 10.1109/JLT.2022.3169661
    [37] Passos M H M, Balthazar W F, Khoury A Z, Hor-Meyll M, Davidovich L, Huguenin J A O 2018 Phys. Rev. A. 97 022321 doi: 10.1103/PhysRevA.97.022321
    [38] Kaneda F, Xu F, Chapman J, Kwiat P G 2017 Optica 4 1034 doi: 10.1364/OPTICA.4.001034
  • 加载中
图( 3)
计量
  • 文章访问数:  16
  • HTML全文浏览数:  16
  • PDF下载数:  0
  • 施引文献:  0
出版历程
  • 收稿日期:  2024-11-26
  • 刊出日期:  2025-07-05

基于线性光学元件的偏振-时间超纠缠W态浓缩

    通讯作者: E-mail: guopengliang@tynu.edu.cn.;
  • 1. 太原师范学院物理系, 晋中 030619
  • 2. 太原师范学院计算与应用物理研究所, 晋中 030619
  • 3. 太原师范学院计算机科学与技术学院, 晋中 030619
  • 4. 太原师范学院, 智能优化计算与区块链技术山西省重点实验室, 晋中 030619

摘要: 近年来, 量子通信得到快速的发展, 利用超纠缠态进行量子通信越来越广泛, 量子通信过程中大多使用的是最大超纠缠态, 而最大超纠缠态容易受到噪声的影响, 变成非最大超纠缠态, 将直接影响通信的质量. 因此, 本文提出利用线性光学元件对偏振-时间超纠缠W态浓缩的方案, 方案不需要借助辅助光子, 只需要用光学元件对接收的光子进行局部操作, 通过参数分裂法实现三光子偏振-时间超纠缠W态的浓缩, 此外方案还可以推广到N光子的超纠缠W态的浓缩. 本研究将为多方量子通信的远距离实现提供理论参考.

English Abstract

    • 超纠缠态[1]作为量子通信与量子计算[2,3]中的一项重要资源, 被广泛应用于量子密钥分发[4]、量子密集编码[5]、量子安全直接通信[613]和量子隐形传态[1416]. 它还可以构建超并行光量子计算[17,18], 减少处理量子信息的运算时间, 资源利用率更高. 超纠缠态相对于纠缠态, 具有携带的信息量大、通信的安全性更高[19]等优势, 在量子通信过程中发挥着重要的作用.

      然而, 超纠缠态在传输的过程中会受到外界噪声的影响, 可能变成部分超纠缠态, 导致利用超纠缠态的量子通信的可靠性下降. 因此, 需要通过纠缠浓缩[2028]得到最大纠缠态. 1996年, Bennett等[20]提出第一个利用施密特投影的方法完成纠缠浓缩的方案. 2001年, Zhao等[21]和Yamamoto等[22]分别提出利用线性光学元件偏振分束器构成宇称检测门的纠缠浓缩方案. 2008年, Sheng等[23]提出一种基于交叉克尔介质非线性效应的纠缠浓缩方案, 提高了纠缠浓缩成功的概率. 随着超纠缠态在实验中产生, 使得超纠缠态在量子通信中的应用越来越广泛, 超纠缠浓缩研究的方案[2935]也相继被提出. 2013年, Ren等[29]提出利用参数分裂方法完成了具有已知参数的偏振和空间超纠缠态的浓缩协议. 2015年, Ren和Long[30]提出利用量子交换门辅助的两步高效超纠缠浓缩协议. 2015年, Li和Ghose[31]提出分别利用施密特投影和参数分裂两种方法完成了偏振和时间自由度的双光子超纠缠浓缩方案. 2016年, Cao等[32]提出一种利用光子模块系统对偏振和空间自由度的超纠缠浓缩协议. 2019年, Li和Shen[33]提出利用线性光学元件对未知参数和已知参数的偏振和轨道角动量纠缠的非对称超纠缠浓缩方案. 2020年, Liu等[34]提出基于交叉克尔介质非线性效应对双光子6 qubits的偏振和纵向动量的超纠缠浓缩方案. 2023年, Jiang等[35]提出利用光子的时间自由度和线性光学元件来浓缩未知参数的偏振和时间的超纠缠贝尔态. 尽管已有多种纠缠浓缩方案相继被提出, 但这些方法往往需要非线性装置的辅助(NV色心[30,32]、交叉克尔介质[34])或需要辅助粒子[31,33,35], 但这些方法面临实验复杂度高、资源消耗大或难以扩展至多光子系统的局限性, 难以实际应用. 此外现有研究大多集中于贝尔态或GHZ态, 而W态相比GHZ态而言, 会显示出不同的纠缠关联特性, 同时超纠缠态可以实现多自由度并行编码, 提升信息容量. 因此本文主要关注利用线性光学元件的W态超纠缠浓缩.

      本文提出一种不需要借助辅助光子对已知参数的偏振和时间超纠缠W态浓缩方案. 方案利用在Ren等[29]中引入参数劈裂的方法, 结合探测器的响应情况进行后选择就可以实现从部分超纠缠态到最大纠缠态的高效转换. 由于所提出的浓缩设备仅由线性光学元件组成, 因此在实际情况中易于实现. 此外, 方案还可以推广到N光子超纠缠W态的浓缩. 此方案对于远距离量子信息传输和量子网络的构建具有重要的意义.

    • 假设接收方接收到受到噪声影响的偏振-时间超纠缠的W态为

      其中参数${a_1}$, ${a_2}$, ${a_3}$${b_1}$, ${b_2}$, ${b_3}$分别满足${\left| {{a_1}} \right|^2} + {\left| {{a_2}} \right|^2} + {\left| {{a_3}} \right|^2} = 1$${\left| {{b_1}} \right|^2} + {\left| {{b_2}} \right|^2} + {\left| {{b_3}} \right|^2} = 1$, 为了便于理解, 先假设参数$\left| {{a_3}} \right|$$\left| {{b_3}} \right|$为最小值, 更一般的情况见补充材料(online). $\left| H \right\rangle $$\left| V \right\rangle $分别表示光子的水平偏振态和垂直偏振态, $\left| L \right\rangle $$\left| S \right\rangle $分别表示走长路径和短路径光子的状态, 它们之间的时间间隔为$\Delta t$, 下标A, B和C分别表示相距很远的三个接收方Alice, Bob和Charlie所持有的光子.

      为了获得最大超纠缠态, 持有参数为非最小值的接收方Alice和Bob分别将接收到超纠缠态的光子通过如图1所示的超纠缠浓缩装置, 其中图中①部分为超纠缠偏振自由度的浓缩装置, ②部分为超纠缠时间自由度的浓缩装置. 首先, 接收方将接收到的光子经过偏振分束器PBS1 (polarization beam splitter)后被分成两条路径, 这里偏振分束器PBS的作用是透射水平偏振态和反射垂直偏振态. 其中反射的垂直偏振态经过波片Rθj1和PBS2, 这里波片Rθj1的作用是旋转光子的偏振态, 使得$ \left| V \right\rangle \to \cos {\theta _{{{j}}1}}\left| V \right\rangle + \sin {\theta _{{{j}}1}}\left| H \right\rangle $, 这里下标j = A或B, 代表接收方是Alice和Bob时波片执行的操作, 其中${\theta _{{\mathrm{A}}1}} = \arccos ({{{a_3}} {/ } {{a_1}}})$, ${\theta _{{\mathrm{B}}1}} = \arccos ({{{a_3}} {/ } {{a_2}}})$. 此时系统的状态演化为

      经过PBS2后, 水平偏振态由探测器$ {D_{j1}} $探测, Alice和Bob需要将他们各自探测器$ {D_{{\mathrm{A}}1}} $$ {D_{{\mathrm{B}}1}} $是否检测到光子的结果通过经典信道告知对方, 并决定是否继续. 若他们中任意一个检测到光子或都检测到光子, 则浓缩失败, 停止该过程. 反之, 则超纠缠态的偏振纠缠态浓缩成功, 接收方Alice和Bob将被PBS2反射的光子与PBS1透射的光子在PBS3汇合, 就完成了对超纠缠中偏振纠缠的浓缩. 此时系统的状态由$ {\left| {{\phi _1}} \right\rangle _{{\mathrm{ABC}}}} $演化为$ {\left| {{\phi _2}} \right\rangle _{{\mathrm{ABC}}}} $:

      由于接收方Alice和Bob所持有的超纠缠中时间自由度纠缠光子的参数不是最小值, 因此他们将超纠缠偏振纠缠浓缩完成的光子继续通过超纠缠态的时间纠缠部分浓缩装置②. 在PBS3汇合后的光子再经过PBS4, 经过PBS4后光子被分为两条路径, 分别通过主动控制元件普克尔斯盒PCL (Pockels cell), 这里PCL的作用是对走长路径的光子进行偏振反转($\left| {{V_{\mathrm{L}}}} \right\rangle \to \left| {{H_{\mathrm{L}}}} \right\rangle $, $\left| {{H_{\mathrm{L}}}} \right\rangle \to \left| {{V_{\mathrm{L}}}} \right\rangle $). 系统的状态演化为

      之后, 光子经过一个等臂干涉仪, 干涉仪中的延时装置${D_{\mathrm{L}}}$可以使干涉仪两臂长度相同. 干涉仪由两个PBS构成, 干涉仪的其中一臂包含波片Rθj, PBS和探测装置${D_j}$. 其中一个干涉仪中的波片${R_{\theta {{j2}}}}$作用是对光子的偏振态进行旋转操作, 使得$ \left| H \right\rangle \to $$ \cos {\theta _{{{j}}2}}\left| H \right\rangle + \sin {\theta _{{{j}}2}}\left| V \right\rangle $, 这里下标j = A或B, 代表接收方分别是Alice和Bob时波片旋转的角度, 其中${\theta _{{\mathrm{A}}2}} = \arccos ({{{b_3}} {/ } {{b_1}}})$, ${\theta _{{\mathrm{B}}2}} = \arccos ({{{b_3}} {/ } {{b_2}}})$. 另一个干涉仪中的波片${R_{\theta {{j3}}}}$作用也是对光子的偏振进行旋转操作, 使得$ \left| V \right\rangle \to \cos {\theta _{{{j}}3}}\left| V \right\rangle + \sin {\theta _{{{j}}3}}\left| H \right\rangle $, 这里下标j = A或B, 其中${\theta _{{\mathrm{A}}3}} = \arccos ({{{b_3}} {/ } {{b_1}}})$, ${\theta _{{\mathrm{B}}3}} = \arccos ({{{b_3}} {/ } {{b_2}}})$. 通过波片后, 光子分别经过PBS6和PBS9, 这里PBS功能与之前的偏振分束器相同, 其中通过PBS6被反射的垂直偏振态由探测装置$ {D_{j2}} $探测, 通过PBS9中透射的水平偏振态由探测装置$ {D_{j3}} $探测, 这里同样下标j = A或B, 分别代表Alice和Bob接收方的探测装置. 而通过PBS6和 PBS9没有被探测的光子将分别与干涉仪另外一臂的光子在PBS7和 PBS10上汇合. 通过干涉仪后, 系统的状态由$ {\left| {{\phi _3}} \right\rangle _{{\mathrm{ABC}}}} $演化为$ {\left| {{\phi _4}} \right\rangle _{{\mathrm{ABC}}}} $:

      最后, 经过PBS7和PBS10汇合的光子分别经过PCL , 最终在PBS11上汇合. 这里PCL 同样是对走长路径上的光子进行反转操作. 则光子系统的状态由$ {\left| {{\phi _4}} \right\rangle _{{\text{ABC}}}} $演化为$ {\left| {{\phi _5}} \right\rangle _{{\mathrm{ABC}}}} $:

      (4)式—(6)式更详细的推导过程见补充材料(online). 从(6)式可以看出, 若探测器$ {D_{{\mathrm{A}}2}} $, $ {D_{{\mathrm{A}}3}} $, $ {D_{{\mathrm{B}}2}} $$ {D_{{\mathrm{B}}3}} $都没有响应, 接收方在最终输出端口可获得最大超纠缠态. 反之, 若任意一个探测器检测到光子存在, 则浓缩失败. 考虑到信道中若存在损耗时, 可能导致任意一个接收方在最终输出端口没有接收到光子, 需要接收方通过经典信道将各自的探测和接收情况相互告知. 若任意一个探测器发生响应或任意一个接收方没有接收到光子, 则需要重新通过图1的装置对光子进行浓缩, 直到所有最终接收端口都接收到光子才可以完成浓缩. 此时, 光子系统的状态由$ {\left| {{\phi _5}} \right\rangle _{{\mathrm{ABC}}}} $演化为$ {\left| {{\phi _6}} \right\rangle _{{\mathrm{ABC}}}} $:

      由(7)式可知, 超纠缠态浓缩方案的成功概率为$P = 9{\left| {{a_3}{b_3}} \right|^2}$. 由于${a_3}$为最小值, ${\left| {{a_1}} \right|^2} + {\left| {{a_2}} \right|^2} + {\left| {{a_3}} \right|^2} = 1$, 则${a_3}$的最大值为${1 {/ } {\sqrt 3 }}$. 同理, ${b_3}$最大值也为${1 {/ } {\sqrt 3 }}$. 因此, 系数${a_3}$, ${b_3}$的取值范围为$(0, {\text{ }}{1 {/ } {\sqrt 3 }})$. 图2是浓缩的成功概率P随系数${a_3}$, ${b_3}$变化的示意图, 当${a_3}$, ${b_3}$分别从0逐渐增大时, 浓缩的成功概率也逐渐增大. 当${a_3}$, ${b_3}$增大到${1 {/ } {\sqrt 3 }}$时, 浓缩的成功概率P达到最大值1.

    • 超纠缠浓缩方案还可以推广到N光子的超纠缠W态浓缩. 假设N光子的偏振和时间的超纠缠W态的初始状态为

      式中, 下标A, B, C, ···, Y和Z分别表示相距很远的N个接收方Alice, Bob, Charlie, ···, Yoli和Zedx所持有的光子, 系数${a_1}$, ${a_2}$, ···, ${a_N}$${b_1}$, ${b_2}$, ···, ${b_N}$分别满足${\left| {{a_1}} \right|^2} + {\left| {{a_2}} \right|^2} + \cdots + {\left| {{a_N}} \right|^2} = 1$${\left| {{b_1}} \right|^2} + {\left| {{b_2}} \right|^2} + \cdots + {\left| {{b_N}} \right|^2} = 1$, 这里为了简单, 假设$\left| {{a_N}} \right|$$\left| {{b_N}} \right|$为最小值. 因此接收方Zedx不进行任何操作, 剩下的N–1个接收方分别将持有的光子参照图1进行同样的操作. 当输入端分别为A, B, C, ···和Y光子时, 在偏振的浓缩过程中, ${R_{\theta {{j}}1}}$的作用同样是旋转光子的偏振态, 使得$ \left| V \right\rangle \to \cos {\theta _{{{j}}1}}\left| V \right\rangle + \sin {\theta _{{{j}}1}}\left| H \right\rangle $, ${\theta _{{{j}}1}} = \arccos ({{{a_N}} {/ } {{a_i}}})$, 这里j代表分别取A, B, C, ···, Y时, 而相应地i分别取1, 2, 3, ···, N–1. 在接收方的光子分别经过PBS2后, Alice, Bob, Charlie, ···, Yoli需要通过经典信道将各自的探测器$ {D_{j1}} $是否探测到光子的结果传送给Zedx, 然后Zedx将结果统计告知所有人. 如果任意一个探测器检测到光子, 那么浓缩失败, 停止该过程. 如果所有探测器都没有探测到光子, 系统的量子态就从${\left| \phi \right\rangle _{{\mathrm{ABC}} \cdots {\mathrm{Z}}}}$演化为${\left| {{\phi _1}} \right\rangle _{{\mathrm{ABC}} \cdots {\mathrm{Z}}}}$:

      同样, 对于超纠缠时间自由度的浓缩部分, 对于系数为非最小值的每一个接收方进行的操作与三粒子超纠缠时间自由度浓缩过程相同. 其中, 波片${R_{\theta {{j}}2}}$(${R_{\theta {{j}}3}}$)作用不变, 使得

      这里j分别取A, B, C, ···, Y时, i相应地取1, 2, 3, ···, N – 1. 同样, 完成图1中的操作后, 接收方Alice, Bob, Charlie, ···, Yoli需要通过经典信道将各自探测器${D_{j2}}$${D_{j3}}$是否响应的结果传送给Zedx, 然后Zedx将结果统计告知所有人. 若所有探测器都没有响应, 则接收方在最终输出端口可获得最大超纠缠态. 反之, 若任意一个探测器检测到光子存在, 则浓缩失败. 考虑到信道中存在损耗时, 可能导致任意一个接收方在最终输出端口没有接收到光子, 需要接收方通过经典信道将各自的接收端接收情况相互告知. 若任意一个探测器探测到光子或接收方的最终输出端口没有接收到光子, 那么浓缩失败. 则需要重新通过图1的装置对光子进行浓缩, 直到所有探测器都没有探测到光子, 并且所有接收方的最终接收端口都接收到光子才可以完成浓缩. 此时, 量子态将演化为${\left| {{\phi _2}} \right\rangle _{{\mathrm{ABC}} \cdots {\mathrm{Z}}}}$:

      由(10)式可知, 对于N光子超纠缠浓缩, 方案的成功概率为$P = {N^2}{\left| {{a_N}{b_N}} \right|^2}$ (N = 3, 4, 5, 6, 7···). 随着光子数N和参数${a_N}$, ${{{b}}_N}$的增加, 成功率P也相应地增加. 由于$\left| {{a_N}} \right|$为最小值, 并且${\left| {{a_1}} \right|^2} + {\left| {{a_2}} \right|^2} + \cdots + {\left| {{a_N}} \right|^2} = 1$, 所以${a_N}$最大值为${1 {/ } {\sqrt N }}$. 同理, ${b_N}$最大值为${1 {/ } {\sqrt N }}$.

    • 在上面成功概率的分析过程中, 假定整个过程中的元件是理想的, 效率可以达到100%, 没有考虑光子在浓缩过程中损耗的情况, 所以计算的成功概率是基于理想情况下的. 在实际操作过程中, 光学元件的实际效率都是我们所不能忽视的. 由于在方案中使用了干涉仪和一些线性光学元件, 根据我们目前的了解, 在目前的技术下, 干涉仪的可见度和线性光学元件的效率可以达到99.3%, 甚至接近1[36,37]. 此外, 普克尔盒的时间响应效率也能达到98.8%[38], 接近于1. 在我们的方案中, 光子通过4组干涉仪和4个普克尔盒, 因此系统总效率可表示为ηtotal = (0.993)4×(0.988)4 ≈ 92.5%. 计算表明, 单路纠缠光子通过图1浓缩装置的实际最大成功率可达90%以上, 并且随着技术的发展, 效率还将进一步提高, 因此我们的方案原则上在实验中是可行的. 因此考虑到损耗的影响, 对于N粒子超纠缠浓缩方案的成功概率可以修正为$P' = P\times \eta_{\rm total}^{N-1}$. 图3为在理想条件和非理想条件下浓缩的成功概率P随系数${b_N}$(${{{a}}_N}$)变化的示意图, 给定其中一个系数(例如${a_N}$(${{{b}}_N}$))时, 这里取${a_N}$(${{{b}}_N}$)=${1 {/ } {\sqrt N }}$, 给出浓缩的成功率P随另外的一个系数${b_N}$(${{{a}}_N}$)的变化曲线. 从图3中可以看出, 当N一定时, 成功率P随着系数${b_N}$(${{{a}}_N}$)的增加而增加. 图3中红色实线, 绿色实线和蓝色实线分别表示在理想情况下, 纠缠光子数N分别为3, 4, 5, ${{{a}}_N}$(${{{b}}_N}$)的取值分别为$\sqrt {{1 {/ } 3}} $, $\sqrt {{1 {/ } 4}} $, $\sqrt {{1 {/ } 5}} $时, 成功概率P随系数${b_N}$(${{{a}}_N}$)变化曲线. 图3中的点A, B, C分别表示理想条件下N分别为3, 4, 5时, 当${b_N}$(${{{a}}_N}$)分别取$\sqrt {{1 {/ } 3}} $, $\sqrt {{1 {/ } 4}} $, $\sqrt {{1 {/ } 5}} $时, 成功率P可以达到1. 图3中红色点线, 绿色虚线和蓝色虚点线分别表示在非理想情况下, 纠缠光子数N分别为3, 4, 5, ${{{a}}_N}$(${{{b}}_N}$)的取值分别为$\sqrt {{1 {/ } 3}} $, $\sqrt {{1 {/ } 4}} $, $\sqrt {{1 {/ } 5}} $时, 成功概率P随系数${b_N}$(${{{a}}_N}$)变化曲线. 考虑到实际光学元件的效率, 从图3中可以看到非理想条件下成功概率略低于理想情况下成功的概率, 图3中点A', B', C'分别是考虑光学元件的效率后, 当N分别为3, 4, 5, 当${b_N}$(${{{a}}_N}$)分别取$\sqrt {{1 {/ } 3}} $, $\sqrt {{1 {/ } 4}} $,$\sqrt {{1 {/ } 5}} $时, 所能达到的最大成功概率分别为0.856, 0.791, 0.732. 因此随着光子数N的增大, 实际所能达到的最大成功概率是降低的. 图3中点AA', 点BB', 点CC'之间的线段为N为3, 4, 5时实际的最大成功概率与理想最大成功概率的误差棒. 从图3可看出, 当${{{b}}_N}$(${{{a}}_N}$)为一定值时, 随着光子数N的增加, 成功率P也随之会增加. 方案相比基于交叉克尔介质的方案[34], 由于交叉克尔非线性效率低(约10–4), 单次纠缠浓缩成功率较低(约30%), 需要多次迭代才能提高成功率, 探测方面还需高性能超导纳米线探测器, 对环境要求较高, 因此成本相对较高, 而我们方案由于只使用了线性光学元件, 不需要迭代, 最大成功率在理想条件下可接近于1, 因此单次纠缠浓缩成功率高, 成本相对较低, 将为大规模量子网络中的超纠缠资源优化提供理论参考.

      多粒子W纠缠态相比两粒子纠缠态由于通常会凸显出不同于两粒子纠缠的纠缠关联特性, 因此具有更强的抗集体噪声能力, 通常在布式量子计算和量子通信中具有优势, 可以同时连接多个节点. 例如在量子通信中, 利用多粒子纠缠态单次传输可为N–1用户生成独立密钥, 而两粒子纠缠态需N–1次独立传输. 因此相比两粒子纠缠态, 多粒子纠缠在抗噪性、并行性和多方量子通信上的优势是不可替代的. 在考虑损耗的情况下, 尽管多粒子纠缠态成功的概率会受到粒子数目的增多而有影响, 但随着技术的发展, 可以进一步降低信道的损耗, 从而提升N粒子纠缠浓缩的效率.

      此外, 随着多粒子超纠缠浓缩粒子数的增加, 实际实现也面临多接收方协调、时序同步和其他技术等关键挑战. 例如, 接收方需通过经典信道交换测量结果以确定浓缩是否成功, 当接收方数量增加时, 通信延迟和协议复杂度指数级增长. 此外光子检测必须在所有接收器之间同步, 以确保纠缠态被正确测量. 检测时间的变化可能导致数据解释错误, 因此精确的时间对于量子通信至关重要, 以确保系统的所有组件和谐运行. 随着接收器数量的增加, 管理和协调它们变得更加复杂, 需要稳健的协议以确保所有方接收到正确的信息. 因此解决这些挑战需要持续的研究和技术发展, 以提高量子通信系统的鲁棒性、效率和可扩展性.

    • 本文提出了已知参数的偏振-时间部分超纠缠W态的纠缠浓缩方案. 方案可以完成系数为任意取值的超纠缠W态浓缩, 而不是针对一些特定系数的部分超纠缠W态. 方案通过利用线性光学元件和探测器的响应情况, 可以对超纠缠W态中的偏振自由度和时间自由度纠缠分别进行浓缩, 并且方案可以直接推广到N光子W超纠缠态的情况. 在此方案中, 若任何一个单光子探测器检测到光子, 光子就被破坏, 则不需要进行后续的操作, 意味着浓缩失败, 能够更直接地观察浓缩的成败. 方案超纠缠浓缩的成功概率由偏振和时间自由度超纠缠态的最小参数所决定, 当参数逐渐增大时, 浓缩的成功概率也逐渐增大, 并且随着超纠缠光子数N越大, 浓缩成功率P也越高.
