Preparation of vertical corner extrusion and thermoelectric properties of p-type Bi2Te3 based materials

    Corresponding authors: E-mail: lijunjie2012@whut.edu.cn.;  E-mail: suxianli@whut.edu.cn.;
  • MSC: 71.20.Nr, 72.20.Pa

  • 摘要: 粉末冶金制备技术是制备兼具优异力学性能和热电性能Bi2Te3基块状材料的重要途径, 但是粉末冶金制备过程中样品取向损失导致材料热电性能不高, 开发具有强板织构、细晶粒Bi2Te3基热电材料的制备技术是高性能Bi2Te3基热电材料研究的重点. 本文采用垂直转角挤压制备技术制备了系列p型Bi2Te3基材料, 系统研究了挤压温度对材料微结构和织构特征的影响规律及其对材料热电性能的影响规律, 在垂直转角挤压过程中, 材料经历了剧烈的塑性变形, 导致材料内部晶粒的破碎、重排及偏转, 同时挤压过程中高温有助于材料中晶粒的动态再结晶和生长过程, 实现了晶粒的细化, 773 K挤压样品在垂直于压力方向和平行于压力方向上分别取得了F(00l)=0.51和F(110)=0.30的高取向因子, 即从热压样品中面织构向挤压样品中板织构的转变, 这种微结构特征显著地提升了样品的载流子迁移率, 773 K挤压样品室温下载流子迁移率高达345.4 cm2·V–1·s–1, 与区熔样品相当, 表现出优异的电输运性能, 室温下功率因子达到4.43 mW·m–1·K–2, 与此同时, 773 K挤压样品的晶格热导率和双极热导率之和在323 K时降低至最小值0.78 W·m–1·K–1, 最终773 K挤压样品在323 K时获得最大ZT值1.13, 较热压样品提高了近70%. 该研究为高性能强板织构、细晶粒Bi2Te3基热电材料的制备提供了新途径, 为微型热电器件的制造奠定了重要基础.
  • 加载中

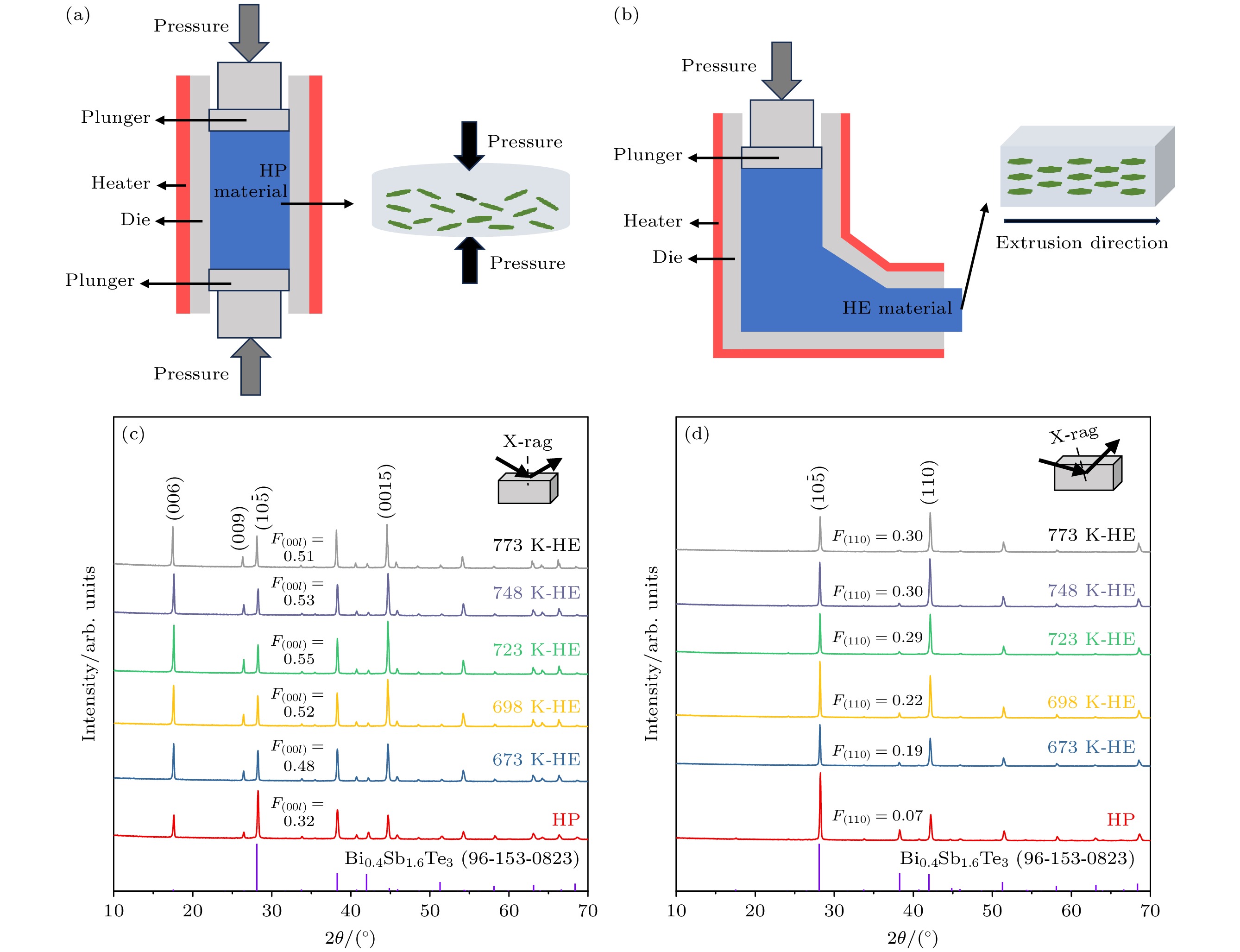

  • 图 1  (a)高温热压装置及晶粒取向示意图; (b)高温垂直转角挤压装置及晶粒取向示意图. 块体Bi2Te3基样品的XRD谱图及取向因子 (c)热压样品和挤压样品垂直于压力方向; (d)热压样品和挤压样品平行于压力方向

    Figure 1.  (a) Schematic diagram of high-temperature hot pressing device and grain orientation; (b) schematic diagram of high-temperature vertical corner device and schematic diagram of grain orientation. XRD spectra and orientation factors of bulk Bi2Te3 based samples: (c) hot pressed and extruded samples perpendicular to the pressure direction; (d) hot pressed samples and extruded samples are parallel to the direction of pressure.

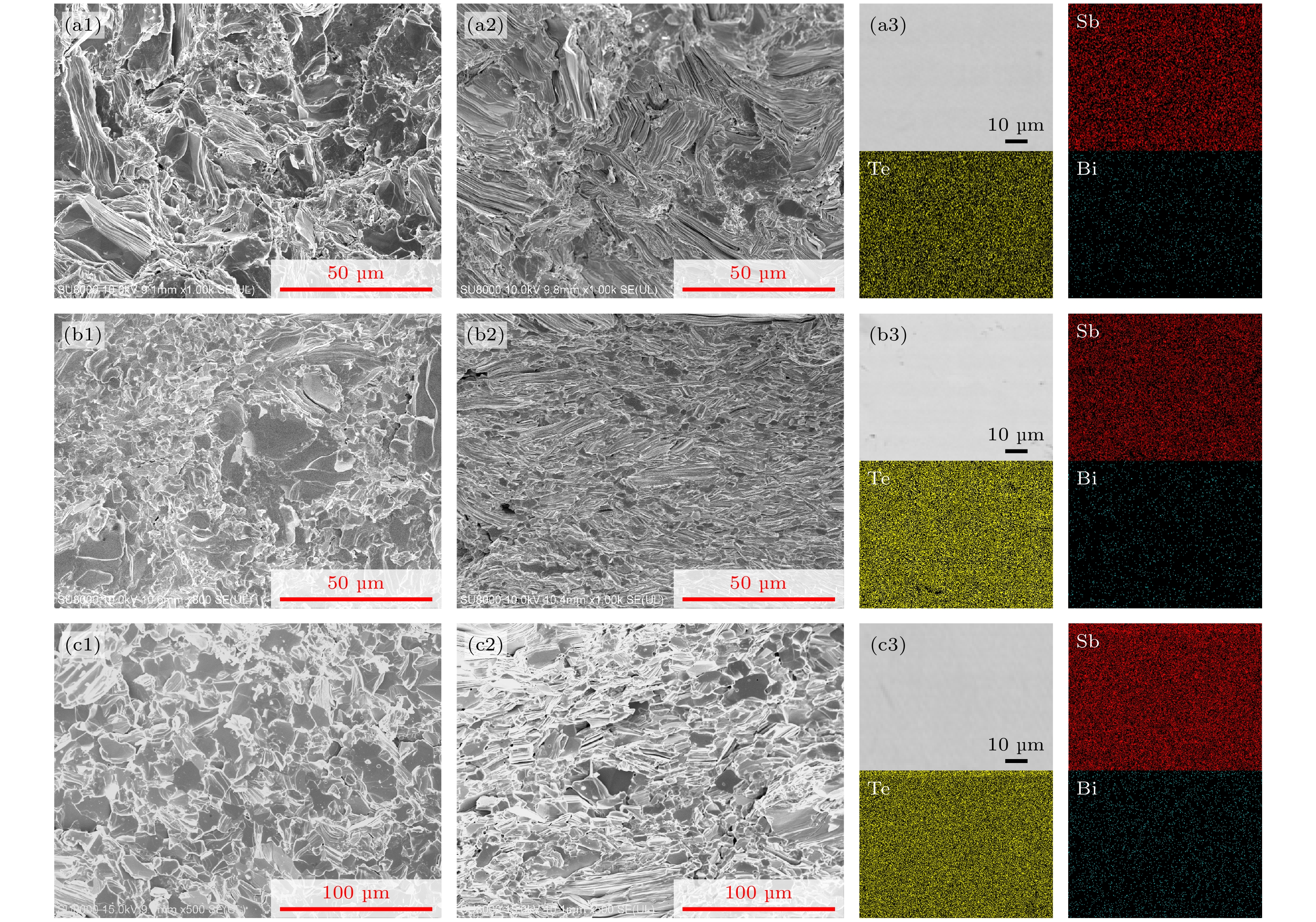

    图 2  垂直和平行于压力方向上热压样品和挤压样品的场发射扫描电镜(FESEM)图像, 垂直于压力方向上抛光表面的背散射电子像, 以及Sb, Te和元素Bi的面扫描EDS能谱图 (a1)—(a3)热压样品; (b1)—(b3) 673 K挤压样品; (c1)—(c3) 773 K挤压样品

    Figure 2.  Field emission scanning electron microscopy (FESEM) images of hot pressed and extruded samples perpendicular and parallel to the pressure direction, as well as backscattered electron images of the polished surface perpendicular to the pressure direction, and surface scanning EDS spectra maps for Sb, Te, and Bi elements: (a1)–(a3) Hot pressed samples; (b1)–(b3) 673 K extruded sample; (c1)–(c3) 773 K extruded sample.

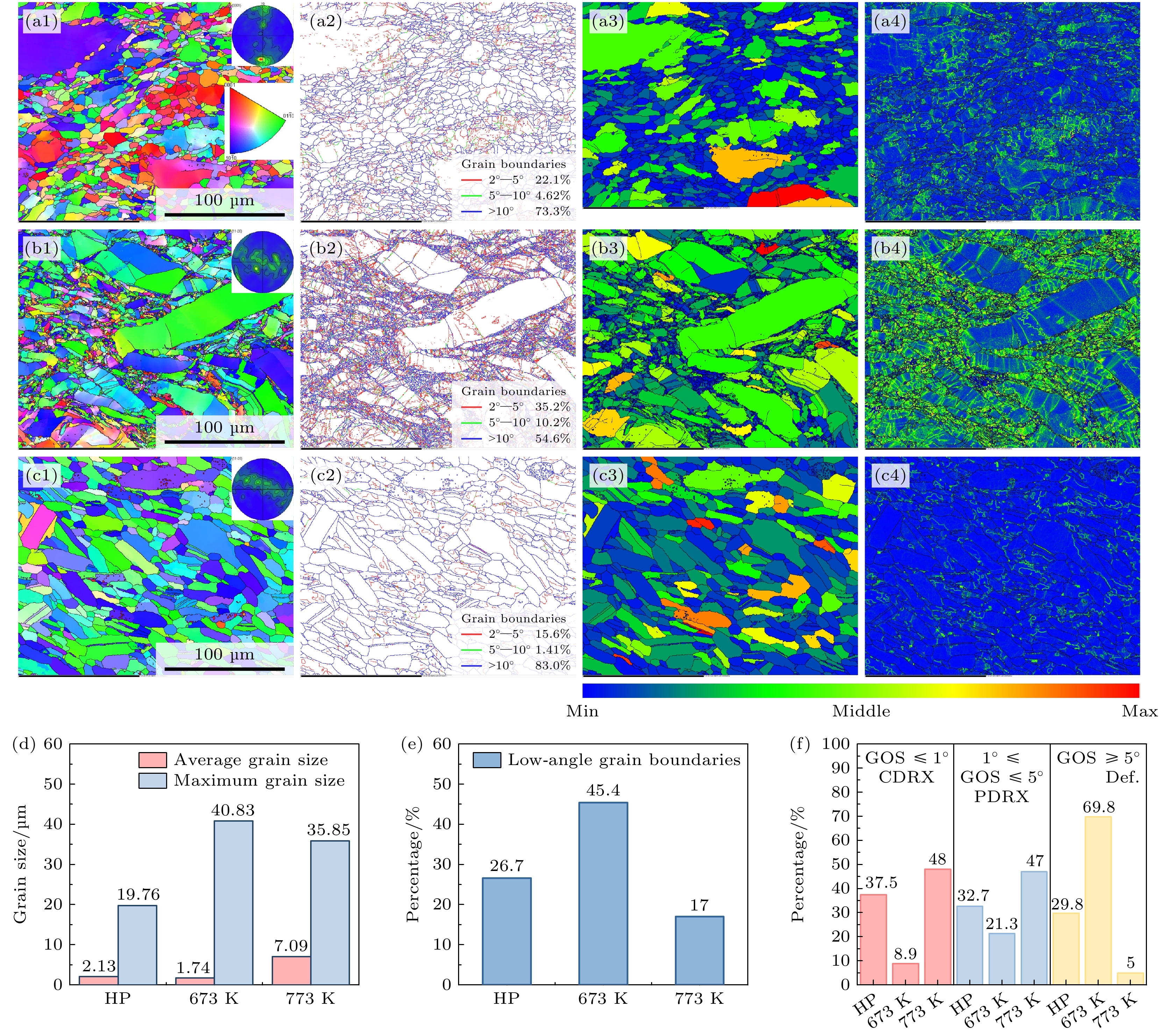

    图 3  样品在垂直于压力方向上的电子背散射衍射(EBSD)分析, 包括插入{000l}极图的反极图面分布图、晶界分布图、晶粒取向扩展(GOS)图和核平均取向偏差(KAM)图 (a1)—(a4)热压样品; (b1)—(b4) 673 K挤压样品; (c1)—(c4) 773 K挤压样品; (d)平均晶粒尺寸; (e)小角度晶界(Lagd)比例; (f)不同组织百分比. CDRX, PDRX和Def分别代表完全再结晶组织、部分再结晶组织和形变组织

    Figure 3.  Electron backscatter diffraction (EBSD) analysis of the sample in the direction perpendicular to the pressure direction, including the inverse pole figure map of the inserted {000l} pole plot, grain boundary distribution, grain orientation spread (GOS) plot, and kernel average misorientation (KAM) maps: (a1)–(a4) Hot-pressed sample; (b1)–(b4) 673 K extruded sample; (c1)–(c4) 773 K extruded sample; (d) average grain size; (e) percentage of low-angle grain boundaries; (f) percentage of different microstructures. CDRX, PDRX, and Def represent fully complete recrystallized microstructure, partial recrystallized microstructure, and deformed microstructure, respectively.

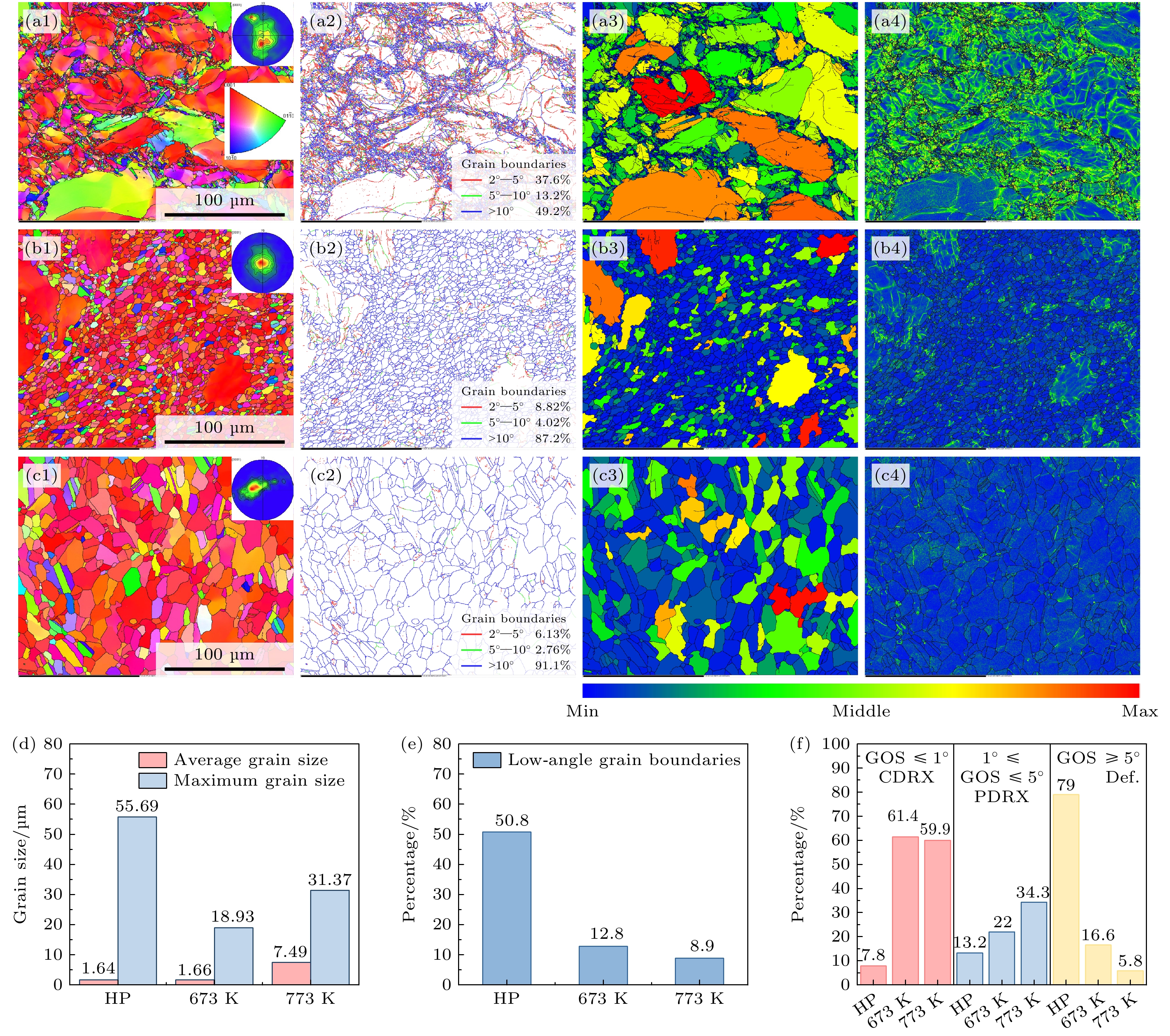

    图 4  样品在平行于压力方向上的电子背散射衍射(EBSD)分析, 包括插入{000l}极图的反极图面分布图、晶界分布图、晶粒取向扩展(GOS)图和核平均取向偏差(KAM)图 (a1)—(a4)热压样品; (b1)—(b4) 673 K挤压样品; (c1)—(c4) 773 K挤压样品; (d)平均晶粒尺寸; (e)小角度晶界(Lagd)比例; (f)不同组织百分比. CDRX, PDRX和Def分别代表完全再结晶组织、部分再结晶组织和形变组织

    Figure 4.  Electron Backscatter Diffraction (EBSD) analysis of the sample in the direction parallel to the pressure, including the inverse pole figure map diagram of the inserted {000l} pole pattern, grain boundary distribution, grain orientation spread (GOS) diagram, and nucleus mean orientation deviation (KAM) diagram: (a1)–(a4) Hot-pressed sample; (b1)–(b4) 673 K extruded sample; (c1)–(c4) 773 K extruded sample; (d) average grain size; (e) percentage of low-angle grain boundaries; (f) percentage of different microstructures. CDRX, PDRX, and Def represent complete recrystallized microstructure, partial recrystallized microstructure, and deformed microstructure,respectively.

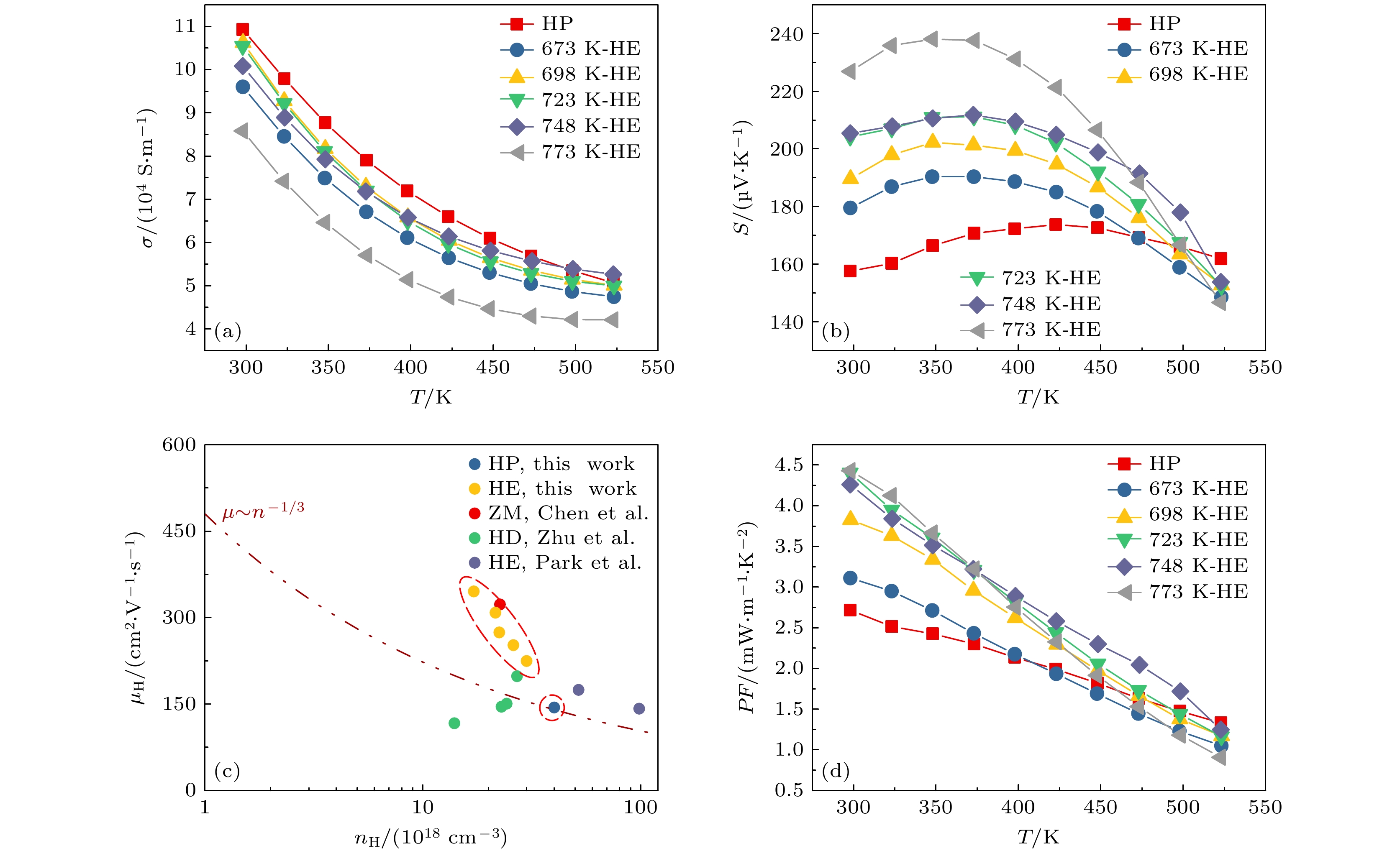

    图 5  样品的电输运性能 (a)电导率; (b) Seebeck系数; (c)室温下载流子迁移率与载流子浓度的函数关系; (d)功率因子

    Figure 5.  The electrical transport properties of the sample: (a) Conductivity; (b) Seebeck coefficient; (c) carrier mobility as a function of carrier concentration at room temperature; (d) power factor.

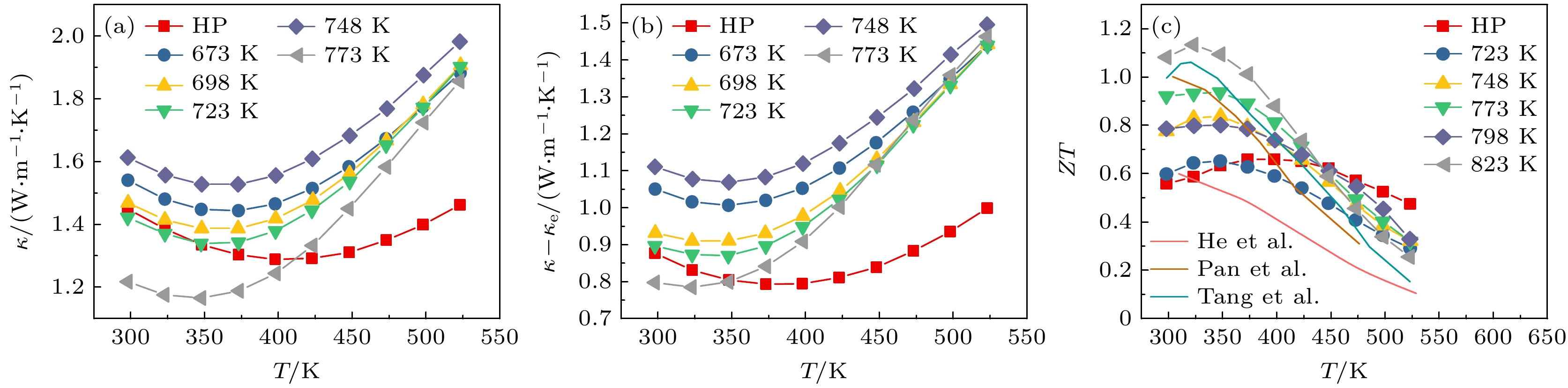

    图 6  样品的热输运性能 (a)总热导率κ; (b)晶格热导率与双极热导率之和κL + κb; (c)不同样品的ZT值, 以及与文献报道三元p型Bi2Te3ZT值对比

    Figure 6.  Thermal transport properties of samples: (a) Total thermal conductivity κ; (b) sum of lattice thermal conductivity and bipolar thermal conductivity κL + κb; (c) the ZT values of different samples, and the comparison with the ZT values of ternary p-type Bi2Te3 reported in the literature.

    表 1  热压样品和挤压样品的室温物理性能参数

    Table 1.  Room temperature physical performance parameters of hot pressed samples and extruded samples.

    Sample σ/(104 S·m–1) S/(μV·K–1) n/(1019 cm–3) μ/(cm2·V–1·s–1) PF/(mW·m–1·K–2) m*/m0
    HP 10.9 157.6 4.02 144.1 2.72 1.13
    673 K-HE 9.6 179.5 2.99 224.6 3.11 1.11
    698 K-HE 10.6 189.6 2.60 252.2 3.83 1.10
    723 K-HE 10.5 204.2 2.24 274.3 4.40 1.12
    748 K-HE 10.1 205.4 2.15 308.5 4.26 1.10
    773 K-HE 8.6 226.9 1.71 345.4 4.43 1.12
    下载: 导出CSV
  • [1] Wei J T, Yang L L, Ma Z, Song P S, Zhang M L, Ma J, Yang F H, Wang X D 2020 J. Mater. Sci. 55 12642 doi: 10.1007/s10853-020-04949-0
    [2] Shi X L, Zou J, Chen Z G 2020 Chem. Rev. 120 7399 doi: 10.1021/acs.chemrev.0c00026
    [3] Xie H Y, Zhao L D, Kanatzidis M G 2023 Interdiscip. Mater. 3 5
    [4] Yang D W, Xing Y B, Wang J, Hu K, Xiao Y N, Tang K C, Lyu J N, Li J H, Liu Y T, Zhou P, Yu Y, Yan Y G, Tang X F 2024 Interdiscip. Mater. 3 326
    [5] Chen S, Luo T T, Yang Z, Zhong S L, Su X L, Yan Y G, Wu J S, Poudeu P F P, Zhang Q J, Tang X F 2024 Mater. Today Phys. 46 101524 doi: 10.1016/j.mtphys.2024.101524
    [6] Cao W Q, Lyu J N, Wang Z A, Zhang M Q, Yan Y G, Yang D W, Tang X F 2025 ACS Appl. Mater. Interfaces 17 14301 doi: 10.1021/acsami.5c01688
    [7] Huang B, Yang X Q, Liu L S, Zhai P C 2015 J. Electron. Mater. 44 1668 doi: 10.1007/s11664-014-3510-x
    [8] Medlin D L, Yang N, Spataru C D, Hale L M, Mishin Y 2019 Nat. Commun. 10 1820 doi: 10.1038/s41467-019-09815-5
    [9] Cheng Y D, Cojocaru-Miredin O, Keutgen J, Yu Y, kupers M, Schumacher M, Golub P, Raty J Y, Dronskowski R, Wuttig M 2019 Adv. Mater. 31 1904316 doi: 10.1002/adma.201904316
    [10] 李睿英, 罗婷婷, 李貌, 陈硕, 鄢永高, 吴劲松, 苏贤礼, 张清杰, 唐新峰 2024 物理学报 73 097101 doi: 10.7498/aps.73.20240098 Li R Y, Luo T T, Li M, Chen S, Yan Y G, Wu J S, Su X L, Zhang Q J, Tang X F 2024 Acta Phys. Sin. 73 097101 doi: 10.7498/aps.73.20240098
    [11] Fu K, Yu J, Wang B, Nie X L, Zhu W T, Wei P, Zhao W Y, Zhang Q J 2024 J. Mater. Sci. -Mater. Electron. 35 319 doi: 10.1007/s10854-024-12097-3
    [12] Zhang W W, Liu X, Tian Z G, Zhang Y J, Li X J, Song H Z 2023 J. Electron. Mater. 52 6682 doi: 10.1007/s11664-023-10590-9
    [13] Huang W J, Tan X J, Cai J F, Zhuang S, Zhou C D, Wu J H, Liu G Q, Liang B, Jiang J 2023 Mater. Today Phys. 32 101022 doi: 10.1016/j.mtphys.2023.101022
    [14] Ivanov O, Yaprintsev M, Yaprintseva E, Nickulicheva T, Vasil’ev A 2024 Phys. Scr. 99 025913 doi: 10.1088/1402-4896/ad185e
    [15] Zhan R Y, Lyu J N, Yang D W, Liu Y T, Hua S H, Xu Z M, Wang C, Peng X, Yan Y G, Tang X F 2022 Mater. Today Phys. 24 100670 doi: 10.1016/j.mtphys.2022.100670
    [16] Paul S, Pal U, Pradhan S K 2022 Mater. Chem. Phys. 279 125736 doi: 10.1016/j.matchemphys.2022.125736
    [17] Ma S F, Zeng L J, Du D M, Cao M, Lin M, Hua Q X, Luo Q, Tang P, Guan J Z, Yu J 2024 J. Power Sources 618 236191
    [18] 鲁志强, 刘可可, 李强, 胡芹, 冯丽萍, 张清杰, 吴劲松, 苏贤礼, 唐新峰 2023 无机材料学报 38 1331 doi: 10.15541/jim20230121 Lu Z Q, Liu K K, Li Q, Hu Q, Feng L P, Zhang Q J, Wu J S, Su X L, Tang X F 2023 J. Inorg. Mater. 38 1331 doi: 10.15541/jim20230121
    [19] Wang X L, Shang H J, Gu H W, Chen Y T, Zhang Z H, Zou Q, Zhang L, Feng C P, Li G C, Ding F Z 2024 ACS Appl. Mater. Interfaces 16 11147 doi: 10.1021/acsami.3c13677
    [20] He Q L, Yang D L, Zhang W W, Song H Z 2024 Mod. Phys. Lett. B 38 2450224
    [21] Guo Y T, Du J Y, Hu M H, Wei B, Su T C, Zhou A G 2023 J. Mater. Sci. -Mater. Electron. 34 685 doi: 10.1007/s10854-023-10064-y
    [22] Park G M, Lee S, Kang J Y, Baek S H, Kim H, Kim J S, Kim S K 2023 J. Adv. Ceram. 12 2360 doi: 10.26599/JAC.2023.9220825
    [23] Liu H Y, Zheng P L, Cai J M, Zhu B, Xu W B, Zheng Y 2023 ACS Appl. Energy Mater. 7 11269
    [24] Zhu B, Luo Y, Wu H Y, Sun D, Liu L, Shu S C, Luo Z Z, Zhang Q, Suwardi A, Zheng Y 2023 J. Mater. Chem. A 11 8912 doi: 10.1039/D2TA09850D
    [25] Joo S J, Son J H, Jang J, Min B K, Kim B S, Hong J, Lee D K, Kim H 2024 Korean J. Met. Mater. 62 796 doi: 10.3365/KJMM.2024.62.10.796
    [26] Zhou J, Feng J H, Li H, Liu D, Qiu G J, Qiu F, Li J, Luo Z Z, Zou Z G, Sun R, Liu R H 2023 Small 19 2300654 doi: 10.1002/smll.202300654
    [27] Lu T B, Wang B Y, Li G D, Yang J W, Zhang X F, Chen N, Liu T H, Yang R G, Niu P J, Kan Z X, Zhu H T, Zhao H Z 2023 Mater. Today Phys. 32 101035 doi: 10.1016/j.mtphys.2023.101035
    [28] Li S K, Zha W G, Cheng Y J, Chen L, Xu M X, Guo K, Pan F 2023 ACS Appl. Mater. Interfaces 15 1167 doi: 10.1021/acsami.2c18575
    [29] 李强, 陈硕, 刘可可, 鲁志强, 胡芹, 冯丽萍, 张清杰, 吴劲松, 苏贤礼, 唐新峰 2023 物理学报 72 097101 doi: 10.7498/aps.72.20230231 Li Q, Chen S, Liu K K, Lu Z Q, Hu Q, Feng L P, Zhang Q J, Wu J S, Su X L, Tang X F 2023 Acta Phys. Sin 72 097101 doi: 10.7498/aps.72.20230231
    [30] Jiang Z S, Ming H W, Qin X Y, Feng D, Zhang J, Song C J, Li D, Xin H X, Li J C, He J Q 2020 ACS Appl. Mater. Interfaces 12 46181 doi: 10.1021/acsami.0c13542
    [31] Qiu J H, Yan Y G, Luo T T, Tang K C, Yao L, Zhang J, Zhang M, Su X L, Tan G J, Xie H Y, Kanatzidis M G, Uher C, Tang X F 2019 Energy Environ. Sci. 12 3106 doi: 10.1039/C9EE02044F
  • 加载中
图( 6) 表( 1)
计量
  • 文章访问数:  31
  • HTML全文浏览数:  31
  • PDF下载数:  0
  • 施引文献:  0
出版历程
  • 收稿日期:  2025-02-08
  • 刊出日期:  2025-06-05

p型Bi2Te3基材料的垂直转角挤压制备与热电性能

    通讯作者: E-mail: lijunjie2012@whut.edu.cn.;
    通讯作者: E-mail: suxianli@whut.edu.cn.;
  • 1. 武汉理工大学襄阳示范区, 湖北隆中实验室, 襄阳 441000
  • 2. 武汉理工大学, 材料复合新技术全国重点实验室, 武汉 430070

摘要: 粉末冶金制备技术是制备兼具优异力学性能和热电性能Bi2Te3基块状材料的重要途径, 但是粉末冶金制备过程中样品取向损失导致材料热电性能不高, 开发具有强板织构、细晶粒Bi2Te3基热电材料的制备技术是高性能Bi2Te3基热电材料研究的重点. 本文采用垂直转角挤压制备技术制备了系列p型Bi2Te3基材料, 系统研究了挤压温度对材料微结构和织构特征的影响规律及其对材料热电性能的影响规律, 在垂直转角挤压过程中, 材料经历了剧烈的塑性变形, 导致材料内部晶粒的破碎、重排及偏转, 同时挤压过程中高温有助于材料中晶粒的动态再结晶和生长过程, 实现了晶粒的细化, 773 K挤压样品在垂直于压力方向和平行于压力方向上分别取得了F(00l)=0.51和F(110)=0.30的高取向因子, 即从热压样品中面织构向挤压样品中板织构的转变, 这种微结构特征显著地提升了样品的载流子迁移率, 773 K挤压样品室温下载流子迁移率高达345.4 cm2·V–1·s–1, 与区熔样品相当, 表现出优异的电输运性能, 室温下功率因子达到4.43 mW·m–1·K–2, 与此同时, 773 K挤压样品的晶格热导率和双极热导率之和在323 K时降低至最小值0.78 W·m–1·K–1, 最终773 K挤压样品在323 K时获得最大ZT值1.13, 较热压样品提高了近70%. 该研究为高性能强板织构、细晶粒Bi2Te3基热电材料的制备提供了新途径, 为微型热电器件的制造奠定了重要基础.

English Abstract

    • Bi2Te3基合金是室温附近性能最优异的热电材料[14], 是目前唯一得到广泛商业化应用的热电材料[5,6], 它具有六方层状晶体结构, 层内沿c轴方向由—Te(1)—Bi—Te(2)—Bi—Te(1)—五原子层构成, 由离子键和共价键结合, 而交替排布的5原子层间由相对较弱的范德瓦耳斯力连接[7]. 这种独特的层状结构导致Bi2Te3基化合物的热电输运特性表现出明显的各向异性[8,9], 材料面内的电导率是面外电导率的3—7倍, 沿着面内方向表现出优异的热电性能.

      为了获得高性能的Bi2Te3基材料, 研究者发展了区熔制备技术, 这也是目前商业化使用最多的制备技术[6,1014], 采用区熔制备技术可以获得粗大晶粒和近乎单晶取向特性的材料, 样品表现出高的载流子迁移率和优异的电性能. 然而, 区熔材料的粗晶粒和近乎完美的纹理使其容易沿基面解理, 力学性能差, 样品加工成品率低, 限制了其应用, 特别是在微型热电器件方面的应用.

      为了获得高力学性能的Bi2Te3基材料, 研究者发展了粉末冶金制备技术, 如通过自蔓延燃烧合成(SHS)[14,15]、球磨(BM)[16,17]结合热压(HP)[1820]或放电等离子烧结(SPS)[21,22]合成了多晶材料, 通过上述方法显著细化了晶粒, 提升了材料的力学性能, 然而多晶Bi2Te3基材料中织构和取向的损失及显著增强的晶界载流子散射, 导致载流子迁移率急剧降低[20]. 因此, 获得强板织构特征、细晶粒的样品是获得兼具优异热电性能和力学性能Bi2Te3基材料的关键.

      为了提升多晶Bi2Te3基样品的织构, 研究者们发展了液相辅助烧结[23,24]、热变形[2226]和热挤出[5,27]等制备技术. 采用液相辅助烧结制备技术和热变形制备技术可以显著地提升样品的取向性, 但与区熔样品相比, 取向性相对较弱, 且样品中取向的均匀性较差. 此外, 液相辅助烧结过程中化学组成控制困难, 热变形过程中由于复杂的加热和冷却过程, 会导致热电性能重复性差. 针对以上问题, 研究者们发展了热挤出变形制备技术, 采用该方法通过有效地控制挤出过程中的剪切变形过程和动态再结晶过程, 可以显著地细化材料的晶粒并获得强的织构, 在垂直于压力方向表现出(110)的强取向特征, 但在平行于压力方向上取向特征不均匀, 生成了类似于丝织构特征, 这种丝织构特征对于提升样品载流子迁移率的能力很有限, 与区熔生长样品相比依然还有较大提升空间. 因此, 研究者们在此基础上, 又发展了Bi2Te3基热电材料垂直转角挤压制备技术, 充分利用热挤出变形制备技术中的剪切变形过程和动态再结晶过程细化晶粒, 并进一步使晶粒沿挤出方向进行定向排列, 形成类似板织构特征, 获得与区熔生长样品相当的载流子迁移率, 但截止目前人们对垂直转角挤压过程中材料微结构和织构特征的演变规律及其对热电性能的影响规律的系统研究较少.

      因此在本研究中, 采用垂直转角挤压制备技术制备了系列Bi2Te3基样品, 系统研究了挤压温度对材料微结构和织构特征的影响规律以及其对材料热电性能的影响规律. 在垂直转角挤压过程中, 材料经历剧烈塑性变形引发晶粒重排与偏转; 而高温条件促进晶粒的动态再结晶和生长过程, 最终形成了垂直于压力方向的强(00l)织构与平行于压力方向的强(110)织构, 成功实现从热压样品中弱面织构向挤压样品中板织构的转变. 这种独特的微结构演变显著地提升了载流子迁移率, 773 K挤压样品在室温下的迁移率值达到345.4 cm2·V–1·s–1, 与区熔法制备的样品相当[28], 并实现了4.43 mW·m–1·K–2的优异功率因子, 773 K挤压样品的晶格热导率和双极热导率之和在323 K时降低至最小值0.78 W·m–1·K–1, 得益于电与热输运性能的协同优化, 该样品在323 K时获得最大ZT值为1.13, 较热压样品提高了近70%.

    • 将高纯度的Bi (99.99%), Sb (99.99%), Te (99.99%)按Bi0.4Sb1.6Te3化学计量比称量, 并将混合物真空密封在锥形管尖石英管中. 将密封的石英管放置于摇摆熔融炉中加热至973 K, 在此温度下保温5 h, 快速淬火冷却至室温, 将淬火后的锭体放入破碎机进行破碎, 将破碎粉末进行热压烧结, 其中烧结温度为673 K, 烧结压力为100 MPa, 得到直径为32 mm的圆柱形热压块体材料, 样品标记为HP. 垂直转角挤压模具模腔为直径32 mm的圆, 锥形变径区与水平方向呈40°夹角, 出料高度为8 mm, 宽度为30 mm. 随后固定挤压速率为0.2 mm/min, 分别在673, 698, 723, 748, 773 K温度条件下, 进行垂直转角挤压, 挤压后样品分别标记为673 K-HE, 698 K-HE, 723 K-HE, 748 K-HE, 773 K-HE等.

    • 采用块体X射线衍射技术(XRD, PANalytical-Empyrean; Cu Kα)分析样品的物相组成. 利用电子背散射衍射(EBSD)分析了材料的晶粒分布、织构和小角晶界等. 采用日本日立公司生产的SU-8020型场发射扫描电子显微镜(field emission scanning electron microscope, FESEM)观察样品表面微观结构和背散射电子相测试, 结合德国Bruker公司的能谱仪(energy dispersive spectrometer, EDS)对样品进行组成元素的面分布分析.

    • 考虑到材料的各向异性, 在不做特殊说明的情况下, 本研究中所有性能的测试均沿着垂直于压力方向测量, 样品的电导率和塞贝克系数由商用设备(LSR-3, Linseis, Germany)在He气氛下进行测量. 材料的热导率根据κ = ρDCp关系式计算得到, 其中ρ为材料的密度, 采用阿基米德排水法进行测量; D为材料的热扩散系数, 采用激光微扰法通过商用设备(LFA-467, Netzsch, Germany)测得; Cp为材料的热容, 采用Dulong-Petit定律计算得到. 由美国Lakeshore公司生产的8400系列霍尔效应测试系统采用范德堡法测试得到室温霍尔系数.

    • 图1(a), (b)分别为热压烧结的示意图和垂直转角挤压的示意图. 样品的制备工艺为: 将熔融淬火后锭体破碎获得粉末样品, 然后放入热压模具中进行热压烧结, 获得热压样品, 随后将热压样品放入垂直转角挤压模具中进行垂直转角挤压, 得到挤压块体材料.

      取向因子的计算公式:

      其中P0P代表完全无取向的粉末和具有择优取向块体样品的(uvw)晶面的衍射峰强度之和与所有(hkl)晶面衍射峰强度之和的比值. 当块体样品的晶粒完全无序时, F = 0; 当块体样品具有完美织构时, 在特定方向的特性晶面取向因子F = 1.

      图1(c)为热压块体样品和挤压块体样品垂直于压力方向上的XRD图谱及计算得到沿着(00l)晶面的取向因子F(00l), 可以看出所有样品的XRD图谱衍射峰均与Bi0.4Sb1.6Te3(96-153-0823)标准卡片相匹配, 在XRD的检测极限范围内未观测到明显的第二相, 所有样品在垂直于压力方向均表现出(00l)的取向特征, 热压样品F(00l)取向因子为0.32, 经过垂直转角挤压后, 挤压样品F(00l)取向因子发生明显提升, 随着挤压温度的升高, (00l)取向逐渐增强并达到峰值, 723 K挤压样品取向因子F(00l)达到0.55, 随着挤压温度的进一步提升, 取向因子F(00l)基本不变. 图1(d)为热压块体样品和挤压块体样品平行于压力方向上的XRD图谱及计算得到沿着(110)晶面的取向因子F(110), 热压样品取向因子F(110)为0.07, 但经过垂直转角挤压后, 挤压样品取向因子F(110)显著提升, 随着挤压温度的升高, 逐渐达到峰值, 773 K挤压样品F(110)取向因子达到最大值, 为0.30. 由此可以看出, 垂直转角挤压过程中, 晶粒发生偏转并沿挤出方向进行了定向排列, 完成由热压样品中面织构向挤压样品中板织构的转变.

      为了进一步分析样品的制备工艺对微结构、物相和化学组成的影响规律, 选取热压样品、673 K挤压样品和773 K挤压样品三个典型样品作为代表进行分析, 采用电子探针显微分析(EPMA)表征样品的背散射电子相, 并采用能量色散X射线谱仪(EDS)来分析样品中的元素组成. 为了观察和分析试样的显微组织和织构特征, 采用场发射扫描电镜(FESEM)观测三个样品自由断裂面的微观形貌. 图2(a1), (b1), (c1)为从垂直于压力方向观察不同样品自由断裂面的显微结构照片. 从图2(a1)可以看出, 在热压样品中, 沿垂直于压力方向上可以观测到大量片状结构, 晶粒尺寸分布很不均匀, 为1—50 μm. 图2(b1)为673 K挤压样品垂直于压力方向自由断裂面的微观结构照片, 可以看出经过垂直转角挤压后, 晶粒得到了明显的细化, 但由于材料内晶粒的动态再结晶过程进行的并不彻底, 仍然可以观测到大晶粒包裹着小晶粒的现象, 晶粒尺寸分布为1—30 μm. 773 K挤压样品垂直于压力方向自由断裂面的微结构如图2(c1)所示, 与673 K挤压样品相比, 由于挤压温度的升高, 晶粒尺寸分布变得更加均匀, 并发生了晶粒的长大, 晶粒平均尺寸约为10 μm. 图2(a2), (b2), (c2)为平行于压力方向观察不同样品自由断裂面的微观形貌. 从图2(a2)可以看出, 热压样品呈现出层状结构特征但没有明显的取向性. 经过垂直转角挤压后, 从673 K挤压样品的断裂表面可以看出, 晶粒发生了明显的动态再结晶, 晶粒尺寸变得更加细小且具有取向性, 如图2(b2)所示. 随着挤压温度的升高, 从773 K挤压样品的断裂表面, 如图2(c2)可以看出, 晶粒尺寸发生长大, 表现出更高的取向性. 图2(a3), (b3), (c3)为三个样品垂直于压力方向上抛光面背散射电子像和元素面分布照片, 在所有样品中, 未观测到明显的衬度差异, 所有样品中Bi, Sb和Te等元素分布均匀, 表明所有样品为均匀的单相. 以上结果表明材料的制备工艺对材料的微结构产生了重要影响, 经过垂直转角挤压后, 完成了从热压样品中弱面织构向挤压样品中板织构的转变, 无论是在垂直于压力方向还是平行于压力方向均表现出更高的取向性, 但是所有样品的组成分布均匀.

      为了进一步揭示挤压温度对垂直转角挤压样品微结构的影响规律, 对热压样品、673 K挤压样品和773 K挤压样品进行了电子背散射衍射(EBSD)分析. 图3为热压样品、673 K挤压样品和773 K挤压样品垂直于压力方向的电子背散射衍射(EBSD)分析照片. 图3(a1)为热压样品的反极图面分布图, 其中的插图为{0001}的极图, 反极图面分布图中红色、蓝色和绿色分别代表[0001], $[10\bar 10] $$[01\bar 1 0] $晶向, 热压样品中晶粒尺寸分布非常不均匀, 大部分呈现红色, 表明在垂直于压力方向上, 热压样品表现出[0001]取向. 图3(a2)为热压样品的晶界分布图, 晶界分布图中红色线条、绿色线条和蓝色线条分别代表错配角为2°—5°, 5°—10°和>10°的晶界, 可以看出热压样品中存在着大量小角度晶界, 2°—10°的晶界占比高达51%, 且存在着大量位错. 晶粒取向扩展(GOS)分析是一种用于评估多晶材料内部晶粒取向均匀性和变形程度的方法, 通过测量单个晶粒内部取向的变化来评估该晶粒经历的塑性变形和应变分布, 较高的GOS值通常意味着晶粒内部存在较大的取向差异, 表明该晶粒经历了较大的塑性变形. 相反, 低的GOS值则表明晶粒内部取向较为均匀. GOS≤1°代表样品中的完全再结晶组织(CDRX), 1°<GOS <5°代表样品中的部分再结晶组织(PDRX), 而GOS≥5°代表样品中的形变组织(Def.). 从图3(a3)热压样品的晶粒取向扩展分析图中可以看出, 动态再结晶完成程度较低, 仅为7.8%, 存在着大量的形变组织, 表明热压样品中晶粒取向非常不均匀. 图3(a4)为热压样品的核平均取向偏差(KAM)图, 高核平均取向偏差值区域通常对应于高位错密度区域, 由于热压过程的塑性变形引入了大量的位错结构, 所以在热压样品中存在着大量高密度位错区域. 相比与热压样品, 673 K挤压样品由于垂直转角挤压过程中发生了明显的动态再结晶过程, 产生了晶粒的细化, 晶粒平均尺寸减少至1.66 μm, 动态再结晶完成程度增大到61.4%, 同时从673 K挤压样品的反极图面分布图中可以看出, 与热压样品相比, 更多晶粒呈现出红色, 说明其表现出比热压样品更强的[0001]取向. 由于形变过程的能量主要来源于位错运动, 因此挤压后样品中高核平均取向差区域显著减少. 由于形变组织内存在高密度位错结构, 这种高位错密度能够有效地促进小角晶界的形成, 因此, 小角晶界比例与形变组织呈同步降低趋势. 随着挤压温度的升高, 进一步促进了晶粒动态再结晶过程, 形变组织、高核平均取向差区域和小角晶界逐渐消失.

      如前所述, 所制备的样品表现出明显的各向异性, 为了进一步揭示样品的各向异性, 又对样品平行于压力方向进行了电子背散射衍射(EBSD)分析, 图4(a1)为热压样品的反极图面分布图, 图中红色、蓝色和绿色分别代表[0001], $[10 \bar 10] $$[01 \bar 10] $晶向, 样品中红色、绿色和蓝色的晶粒都存在, 表明在平行于压力方向上, 没有表现出很明显的织构特征, 与前述XRD测试结果一致. 图4(a2)为热压样品的晶界分布图, 样品中存在着一些小角度晶界. 热压样品经过垂直转角挤压后, 673 K挤压样品中大部分晶粒表现为绿色和蓝色, 表明在平行于压力方向, 样品表现出$[10\bar 10] $$[01\bar 10] $取向特征, 与此同时样品中出现了大量的细小晶粒, 平均晶粒尺寸减少至1.74 μm, 小角度晶界占比增至45.4%, 出现了大量的形变组织, 动态再结晶完成程度降低至8.9%. 如图4(a4), (b4)所示, 673 K挤压样品较热压样品, 出现了更多的高核平均取向差区域, 表明垂直转角挤压过程中发生了剧烈的塑性变形并伴随着大量位错的产生. 随着挤压温度的升高, 促进了晶粒的动态再结晶、重排和偏转过程, 从773 K挤压样品的反极图面分布图可以看出, 材料内部晶粒尺寸更加均匀, 且几乎全部呈现为绿色和蓝色, 表现出比673 K挤压样品更为明显的$[10\bar 10] $$[01\bar 10] $织构特征. 773 K挤压样品中动态再结晶完成程度增至48%, 而形变组织下降到5%, 小角度晶界和高核取向偏差区域明显减少.

      综上所述, 垂直转角挤压过程中, 在垂直于压力方向上由于晶粒优先沿着最小抗力方向生长, 即沿着挤出方向生长, 使得原热压样品的(00l)织构进一步增强; 而在平行于压力方向上由于挤压过程中与模具内壁存在摩擦力, 这种摩擦阻力会促进晶粒的翻转, 使晶粒定向排布, 达到降低摩擦阻力的效果, 从而在挤压样品中形成了原热压样品中没有的(110)织构, 最终完成了从热压样品中面织构向挤压样品板织构的转变. 当挤压温度较低时, 原子扩散速率较低, 限制了晶粒的动态再结晶、晶粒长大过程及晶粒的偏转速度, 随着挤压温度的升高, 这些过程得以快速进行, 所以形成了更为明显的板织构特征.

    • 图5为热压样品和不同温度下挤压样品的电输运性能随温度变化关系曲线. 图5(a)为热压样品和不同温度下挤压样品的电导率随温度变化关系曲线, 在室温下, 热压样品的电导率为10.9×104 S/m, 经过垂直转角挤压后, 电导率在773 K挤压样品中达到最小值8.6×104 S/m; 图5(b)为热压样品和不同温度下挤压样品的Seebeck系数随温度变化关系曲线, 所有样品的Seebeck系数均为正数, 表现为p型传导, Seebeck系数的数值随温度升高先增大后减少, 这可能由于Bi2Te3基热电材料带隙较小, 在较低的温度下已经发生了本征激发所致. 在室温下, 热压样品的Seebeck系数为157.6 μV/K, 室温下挤压样品的Seebeck系数随挤压温度的升高而升高, 在773 K挤压样品中达到最大值为226.9 μV/K.

      为了深入理解不同制备工艺和垂直转角挤压工艺参数对样品的电传输特性的影响, 我们测量了样品室温的霍尔系数, 在单抛物线能带结构的假设下, 计算得到了样品室温的载流子浓度和载流子迁移率, 具体见表1图5(c). 室温下, 热压样品的载流子浓度为4.02×1019 cm–3, 经过垂直转角挤压后, 载流子浓度发生了降低, 673 K挤压样品的载流子浓度为2.99×1019 cm–3, 室温下挤压样品的载流子浓度随挤压温度的升高而降低, 773 K挤压样品载流子浓度达到最小值为1.71×1019 cm–3, 这可能与垂直转角挤压过程中非基面滑移产生的类施主效应[18,29]有关. 这种类施主效应导致空穴浓度的降低, 随挤压温度的升高, 类施主效应更加显著, 使得载流子浓度进一步降低. 室温下, 热压样品的载流子迁移率仅为144.1 cm2·V–1·s–1, 经过垂直转角挤压后, 样品的载流子迁移率显著增加, 673 K挤压样品的载流子迁移率增加至224.6 cm2·V–1·s–1. 随着挤压温度的升高, 样品的载流子迁移率进 一步增加, 773 K挤压样品载流子迁移率为345.4 cm2·V–1·s–1, 该迁移率与同等载流子浓度下区熔样品基本相当, 远高于文献报道热变形样品和热挤压样品[27,28].

      图5(c)所示, 经垂直转角挤压制备的样品的迁移率远远偏离了μn–1/3曲线, 这主要归结于垂直转角挤压过程中样品生成了板织构特征, 显著地提升了样品的载流子迁移率和电传输性能. 图5(d)热压样品和不同温度下挤压样品功率因子随温度变化关系曲线, 室温下, 热压样品的功率因子为2.72 mW·m–1·K–2, 经垂直转角挤压后, 样品的功率因子显著增加, 673 K挤压样品的功率因子增大到3.11 mW·m–1·K–2, 挤压样品的功率因子随挤压温度的升高持续增大, 773 K挤压样品功率因子达到最大值, 为4.43 mW·m–1·K–2. 因为经过垂直转角挤压, 实现了热压样品中面织构向板织构的转变, 这种板织构特征使得载流子能更好地沿着ab面方向进行传输, 显著地提升了材料的电传输性能, 对材料的热电性能产生重要影响.

    • 图6(a)给出了热压样品和不同温度下挤压样品的总热导率随温度变化的关系曲线. 总热电导率(κ)由电子热导率(κe)、晶格热导率(κL)和双极热导率(κb)三部分组成. 由于U散射和本征激发导致双极扩散的影响, 所有样品的总热导率均随温度升高呈现出先降低后增加的趋势. 热压样品的总热导率在398 K时达到最小值1.29 W·m–1·K–1, 挤压样品中, 773 K挤压样品在348 K时达到最小值为1.17 W·m–1·K–1. 材料的电子热导率κe可以由Wiedemann-Franz定律来描述, κe = LσT, 其中L是洛伦兹数, 假设声学支声子占主导, 在单抛物线型能带结构的情况下, 洛伦兹数L可以通过简化公式计算得到. 图6(b)展示了热压样品和不同温度下挤压样品通过总热导率减去电子热导率计算出晶格热导率和双极热导率的总和随温度的依赖关系曲线. 随着温度的升高, 材料的晶格热导率和双极热导率的总和先降低后升高, 热压样品在373 K时晶格热导率和双极热导率的总和达到最小值为0.79 W·m–1·K–1, 挤压样品中, 773 K挤压样品的晶格热导率和双极热导率之和在323 K时降低至最小值0.78 W·m–1·K–1. 图6(c)展示了热压样品和不同温度下挤压样品及文献报道样品ZT值随温度的变化[2831]. 随着温度升高, 所有样品的ZT值先增加后降低, 热压样品在373 K时获得最大ZT值0.66, 与热压样品相比, 773 K挤压样品具有更高的功率因子同时具有较低的热导率, 最终在约323 K时获得最大ZT值1.13, 较热压样品提高了约70%.

    • 由于传统粉末冶金技术制备的Bi2Te3材料存在因加工过程中晶粒取向度降低而限制了材料的热电性能, 本文以开发兼具强板织构与细晶粒特征的Bi2Te3基热电材料的垂直转角挤压制备技术为重点, 利用垂直转角挤压制备技术制备了系列p型Bi2Te3材料, 系统研究了挤压温度对材料微结构、织构特征及其热电性能的调控机制. 垂直转角挤压过程中材料经历剧烈塑性变形引发晶粒的重排和偏转. 而高温条件促进动态再结晶与晶粒生长协同作用, 实现了由热压样品中面织构向挤压样品中板织构的转变. 对于773 K挤压样品, 在垂直于压力方向上表现出F(00l)=0.51和平行于压力方向上F(110)=0.30的高取向因子, 这种织构特征大大增强了样品的载流子迁移率. 对于773 K挤压样品, 室温下载流子迁移率为345.4 cm2·V–1·s–1, 与区熔样品相当, 实现了4.43 mW·m–1·K–2的高功率因子, 与此同时, 773 K挤压样品的晶格热导率和双极热导率之和在323 K时降低至最小值0.78 W·m–1·K–1. 得益于电与热输运性能的协同优化, 该样品在323 K时获得峰值ZT值1.13, 较热压样品提升近70%. 本研究为开发高性能Bi2Te3基热电材料提供了新思路, 对高性能微型热电器件的工程化应用具有重要指导价值.
