低密度铝铁金等离子体辐射不透明度数据库

曾交龙; 高城; 袁建民

doi:10.7498/aps.74.20250301

低密度铝铁金等离子体辐射不透明度数据库

1.
浙江工业大学物理学院, 杭州　310023
2.
吉林大学原子分子物理研究所, 长春　130012
3.
国防科技大学理学院, 长沙　410073

通讯作者: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

中图分类号: 52.25.Os, 31.15.am, 32.30.–r, 31.15.A–

Database of radiation opacity of low-density aluminum, iron and gold plasmas

1.
School of Physics, Zhejiang University of Technology, Hangzhou 310023, China
2.
Institute of Atomic and Molecular Physics, Jilin University, Changchun 130012, China
3.
College of Science, National University of Defense Technology, Changsha 410073, China

Corresponding authors: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

MSC: 52.25.Os, 31.15.am, 32.30.–r, 31.15.A–

摘要: 等离子体不透明度在辐射输运和辐射流体力学研究中具有重要的应用, 在实际应用中, 这些参数主要依赖于理论研究获得, 实验提供了对理论计算精度的检验. 在细致能级模型的理论框架下, 对铝、铁和金等离子体的辐射不透明度进行了系统的理论研究, 建立了在密度0.001—0.1 g/cm³和温度1—300 eV范围内光谱分辨的辐射不透明度和Rosseland和Planck平均不透明度数据库. 不透明度的理论研究涉及到特定等离子体条件下的大量量子态, 在复杂的金等离子体条件下, 量子态的数目可能以亿计, 甚至达到万亿乃至更大, 因而其精确的研究显然具有很大的挑战性. 对于高Z的金等离子体, 公开发表的不透明度数据非常少, 本工作提供的数据库为高Z不透明度研究提供了参考. 对中低Z的铝和铁等离子体, 本课题组以前公开发表的工作很好地解释了实验结果, 表明了理论方法的可靠性. 本文与国际上ATOMIC程序得到的理论结果进行比较, 分析两种方法得到结果的异同, 大部分等离子体条件下, 两者符合较好, 对于有差异的部分, 指出了差异的物理根源. 本文数据集可在https://doi.org/10.57760/sciencedb.22232中访问获取.
- 不透明度 /
- 铝铁金等离子体 /
- 组态相互作用 /
- 细致能级模型
Abstract: Radiative opacity plays an important role in investigating radiative transfer, radiation hydrodynamics and other relative disciplines. In practical applications, these data are mainly obtained by theoretical calculations. The accuracy of the theories is checked by limited experiments. Within the theoretical framework of detailed level accounting model, systematic theoretical investigations of the radiative opacity of plasmas such as aluminum, iron, and gold plasmas are conducted. A database of spectrally resolved radiative opacities and Rosseland and Planck mean opacities is established for densities ranging from 0.001 to 0.1 g/cm³ and temperatures from 1 to 300 eV. A data base is built based on these theoretical opacities. A huge number of quantum states are involved in the calculation of opacity, especially for high-Z gold plasmas. This poses a great challenge for obtaining accurate opacity of gold plasma. For such high-Z plasmas, it is necessary to develop other codes such as unresolved transition arrays or even average atom models to quickly obtain the opacity. Accurate opacity data are very lacking for such high-Z plasmas and the data presented in this library provides important references for other less detailed opacity codes.For aluminum and iron plasmas, their opacities are compared with those from the code ATOMIC. It is found that they are in good agreement for most cases of plasma conditions. Yet, discrepancies are still found in a few cases of plasma densities and temperatures, as indicated in the figures shown in the text. At photon energy of approximately 850 eV, however, some strong lines of aluminum plasma are notably absent in Al plasma generated by other codes, which will affect the radiative transfer in the X-ray region. In our code, we avoid such problems by including all possible line absorption and photoionization channels. The present dataset should be helpful in studying inertial confinement fusion, plasma physics and astrophysics. All the data presented in this paper are openly available at https://doi.org/10.57760/sciencedb.22232.
- opacity, aluminum /
- iron and gold plasma /
- configuration interaction /
- detailed level accounting model .

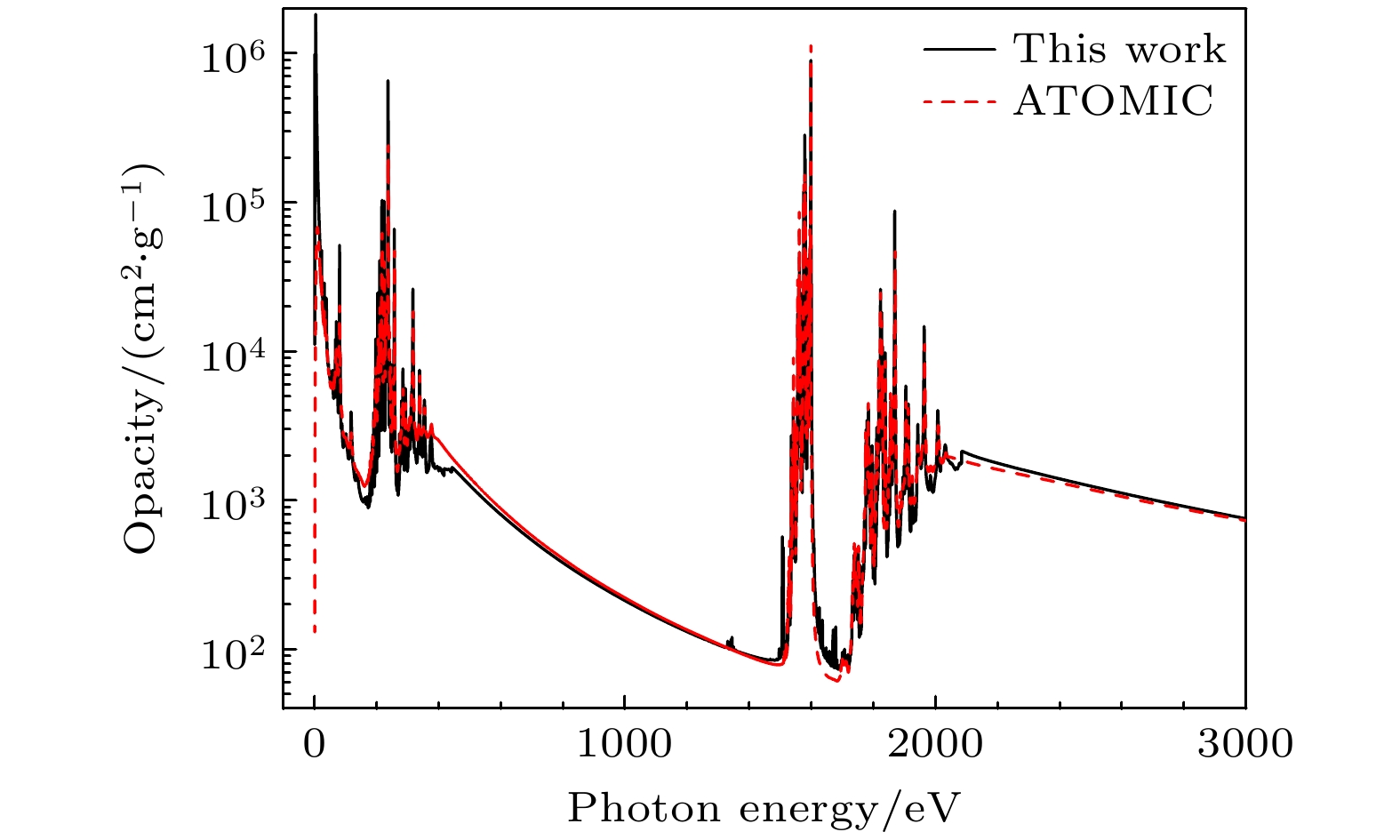

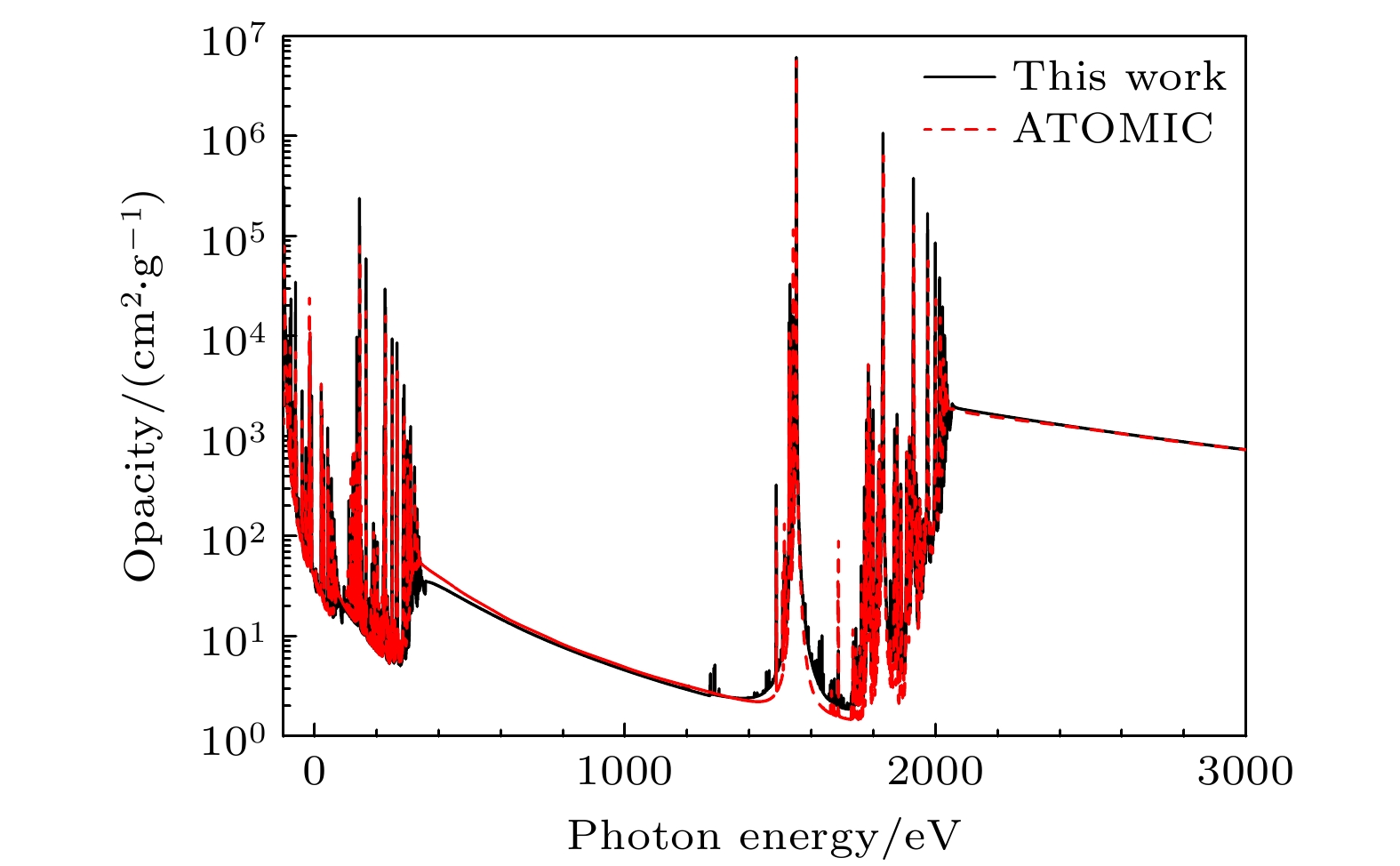

图 1 密度为0.1 g/cm³、温度为100 eV的Al等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件得到的结果

Figure 1. Comparison of opacity obtained by present work and ATOMIC code for Al plasma at a density of 0.1 g/cm³ and a temperature of 100 eV.

下载: 全尺寸图片幻灯片

图 2 密度为0.1 g/cm³、温度为10 eV的Al等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件得到的结果

Figure 2. Comparison of opacity obtained by present work and ATOMIC code for Al plasma at a density of 0.1 g/cm³ and a temperature of 10 eV.

下载: 全尺寸图片幻灯片

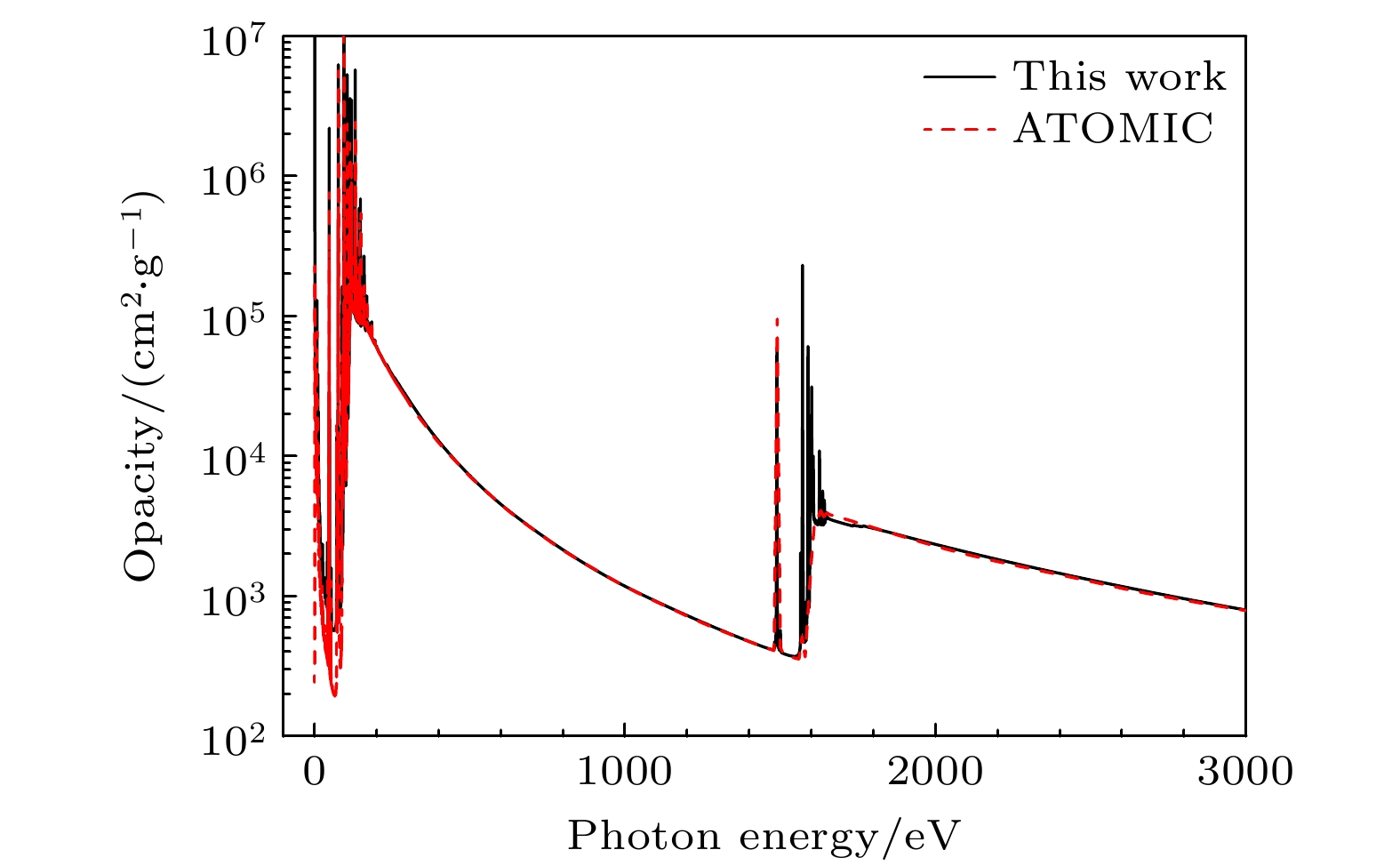

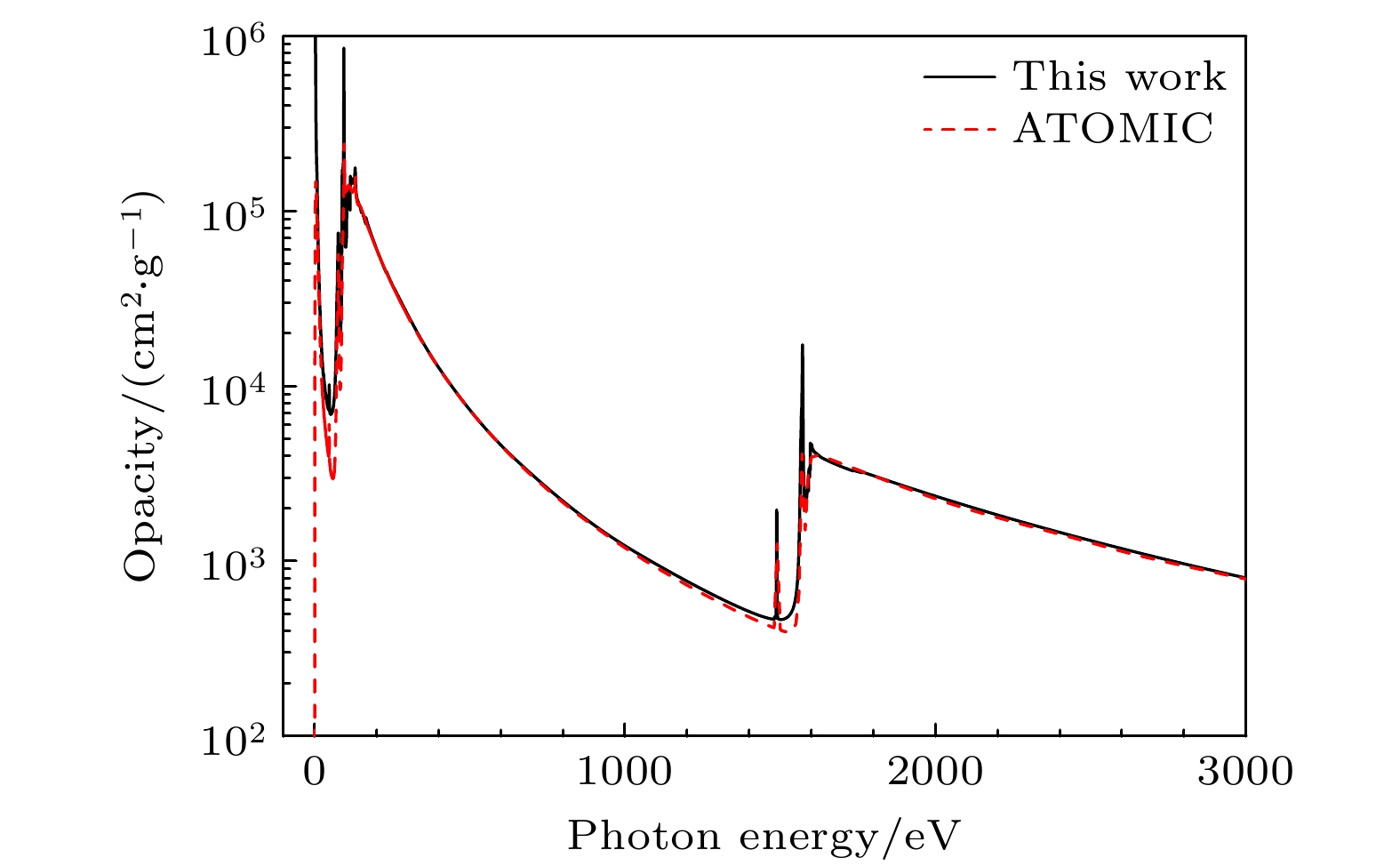

图 3 密度为0.001 g/cm³、温度为100 eV的Al等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件得到的结果

Figure 3. Comparison of opacity obtained by present work and ATOMIC code for Al plasma at a density of 0.001 g/cm³ and a temperature of 100 eV.

下载: 全尺寸图片幻灯片

图 4 密度为0.001 g/cm³、温度为10 eV的Al等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件的结果

Figure 4. Comparison of opacity obtained by present work and ATOMIC code for Al plasma at a density of 0.001 g/cm³ and a temperature of 10 eV.

下载: 全尺寸图片幻灯片

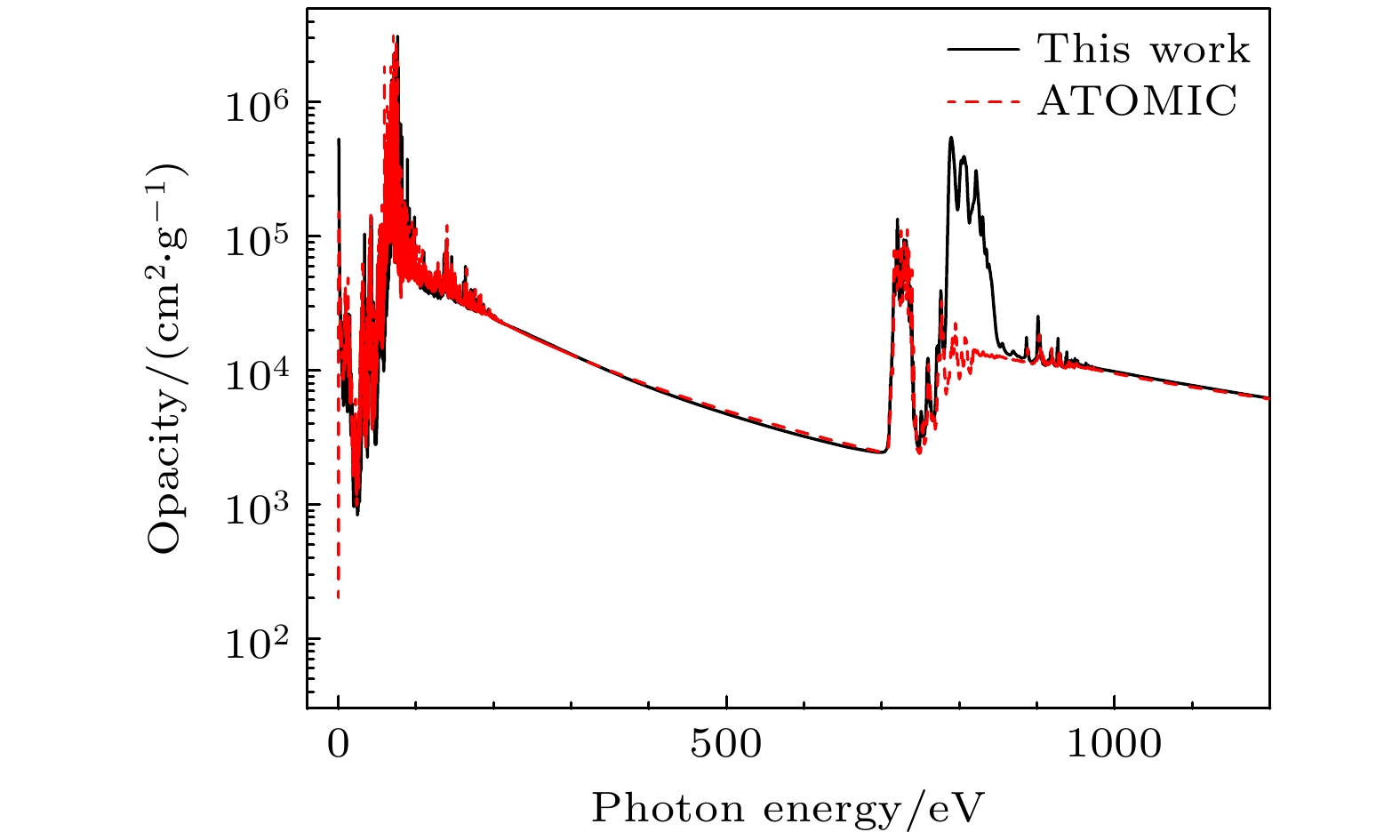

图 5 密度为0.1 g/cm³、温度为100 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件得到的结果

Figure 5. Comparison of opacity obtained by present work and ATOMIC code for Fe plasma at a density of 0.1 g/cm³ and a temperature of 100 eV.

下载: 全尺寸图片幻灯片

图 6 图5在光子能量0—1500 eV范围内的放大, 密度为0.1 g/cm³、温度为100 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较. 这个光子能量范围决定了Rosseland和Planck平均不透明度

Figure 6. Comparison of opacity in photon energy range of 0–1500 eV obtained by present work and ATOMIC code for Fe plasma at a density of 0.1 g/cm³ and a temperature of 100 eV. The Rosseland and Planck mean opacities are largely contributed by this photon energy range.

下载: 全尺寸图片幻灯片

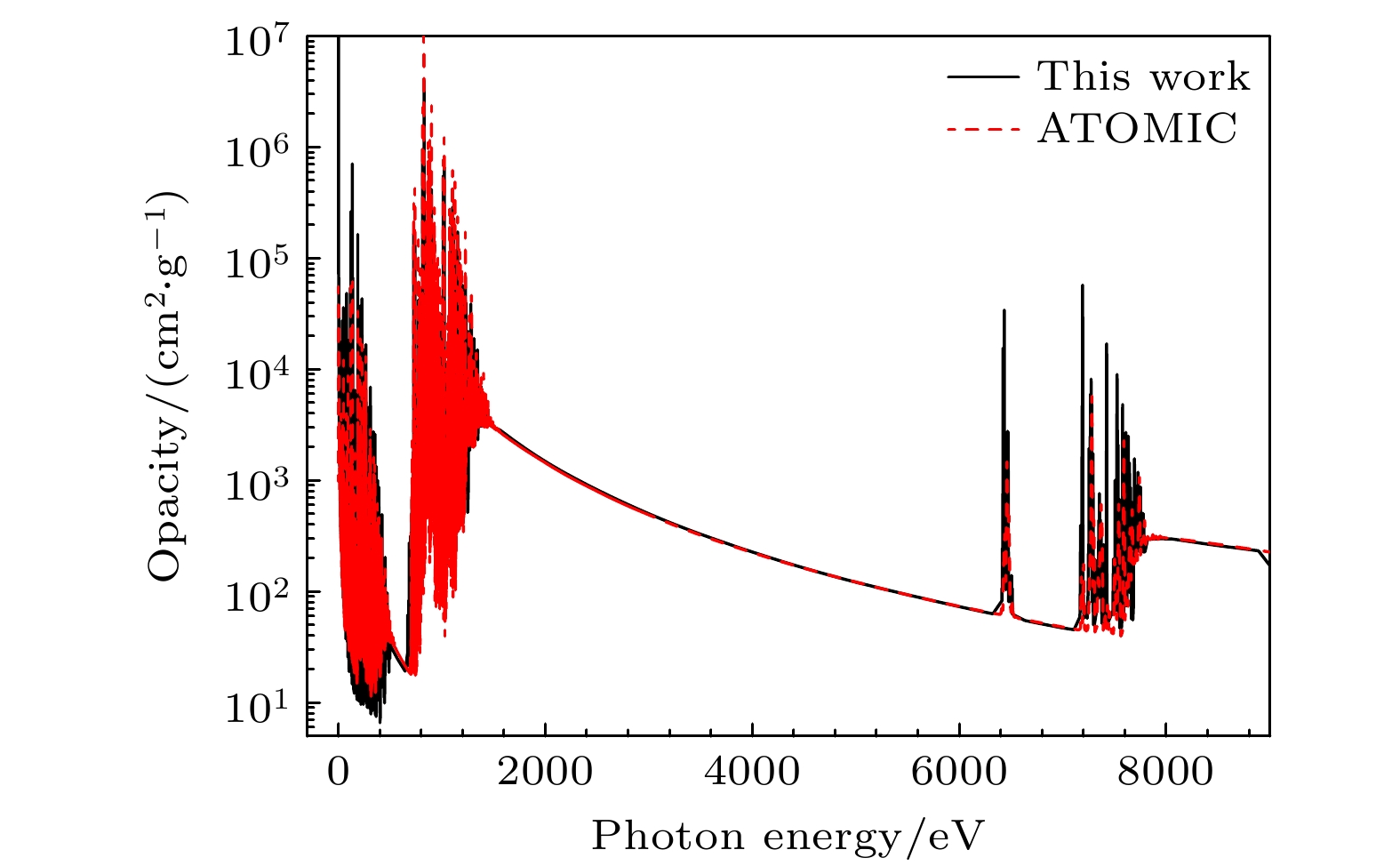

图 7 密度为0.1 g/cm³、温度为10 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件的结果

Figure 7. Comparison of opacity obtained by present work and ATOMIC code for Fe plasma at a density of 0.1 g/cm³ and a temperature of 10 eV.

下载: 全尺寸图片幻灯片

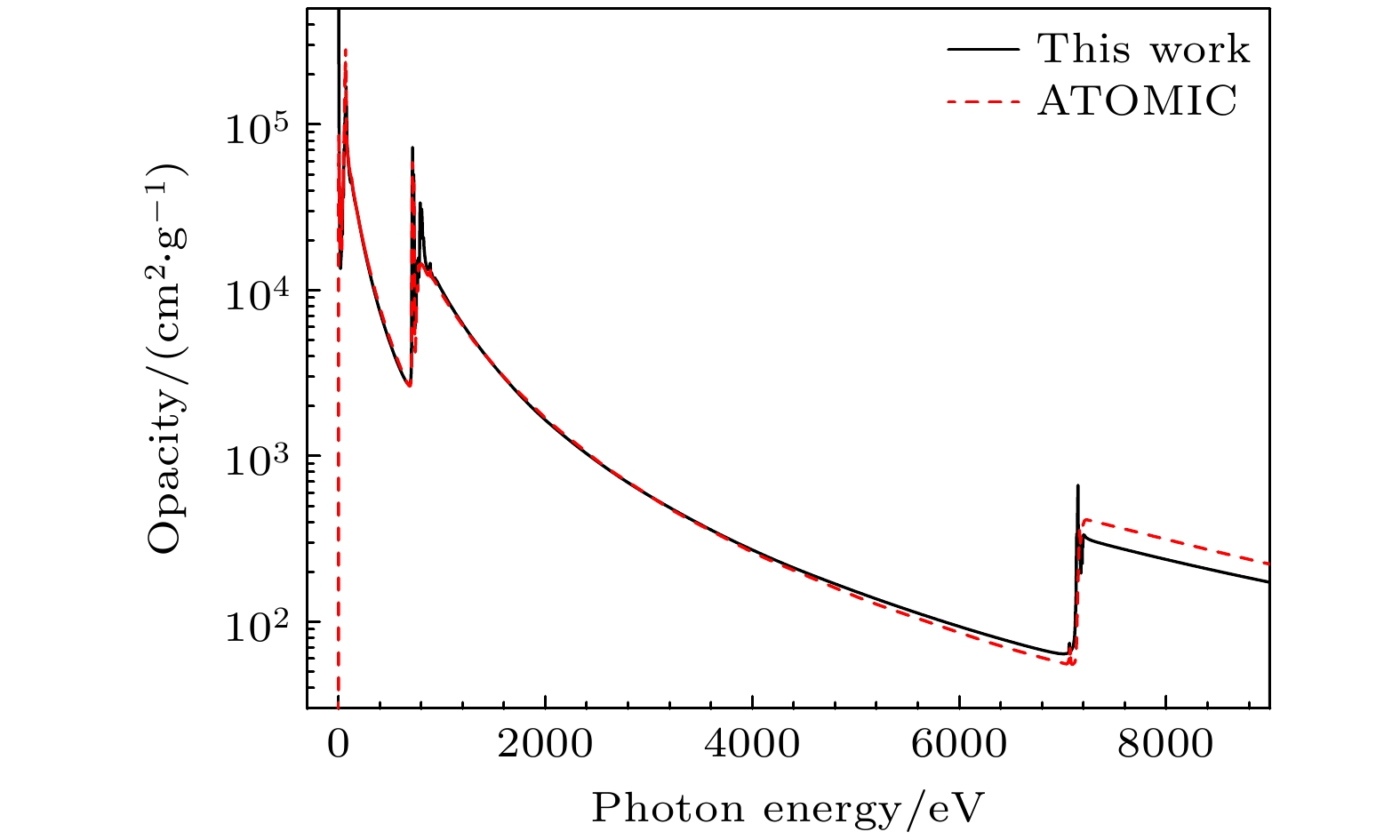

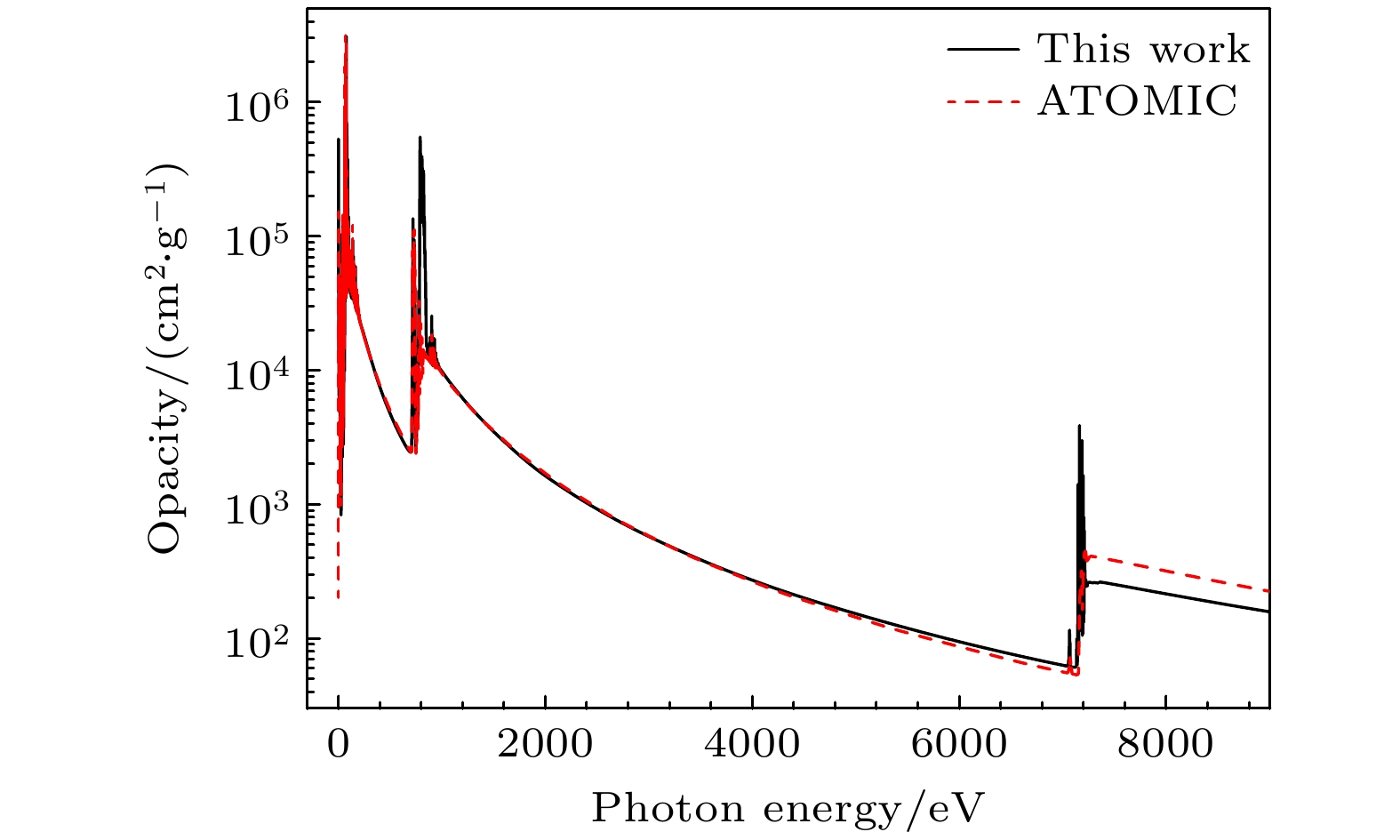

图 8 密度为0.001 g/cm³、温度为100 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件的结果

Figure 8. Comparison of opacity obtained by present work and ATOMIC code for Fe plasma at a density of 0.001 g/cm³ and a temperature of 100 eV.

下载: 全尺寸图片幻灯片

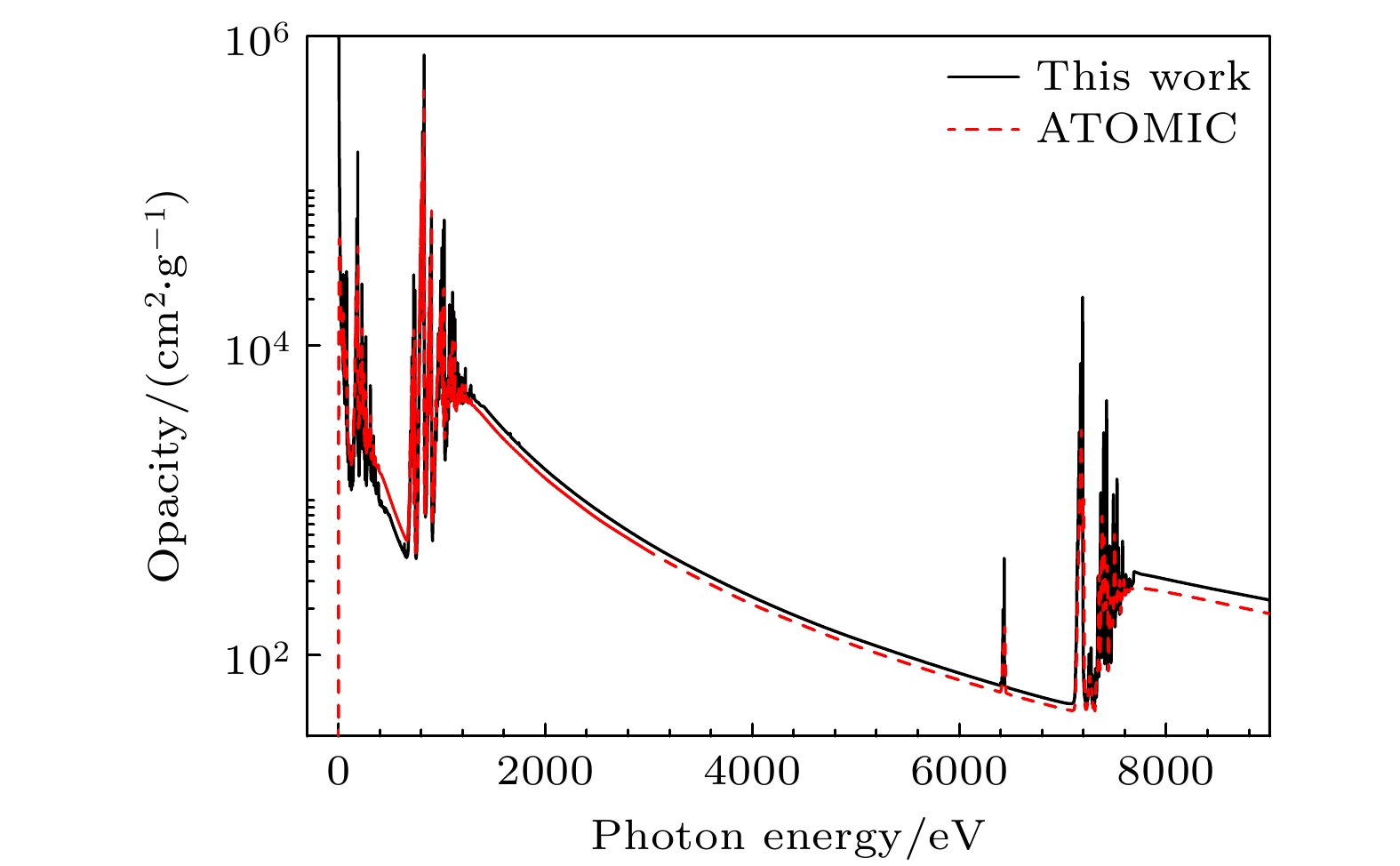

图 9 密度为0.001 g/cm³、温度为10 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件的结果

Figure 9. Comparison of opacity obtained by present work and ATOMIC code for Fe plasma at a density of 0.001 g/cm³ and a temperature of 10 eV.

下载: 全尺寸图片幻灯片

图 10 Fe等离子体不透明度图9在光子能量0—1200 eV范围内的放大, 密度为0.001 g/cm³、温度为10 eV的Fe等离子体不透明度与ATOMIC软件计算的结果比较, 其中实线为本工作得到的结果, 红虚线为ATOMIC软件得到的结果

Figure 10. Comparison of opacity in a photon energy range of 0–1200 eV obtained by present work and ATOMIC code for Fe plasma at a density of 0.001 g/cm³ and a temperature of 10 eV.

下载: 全尺寸图片幻灯片

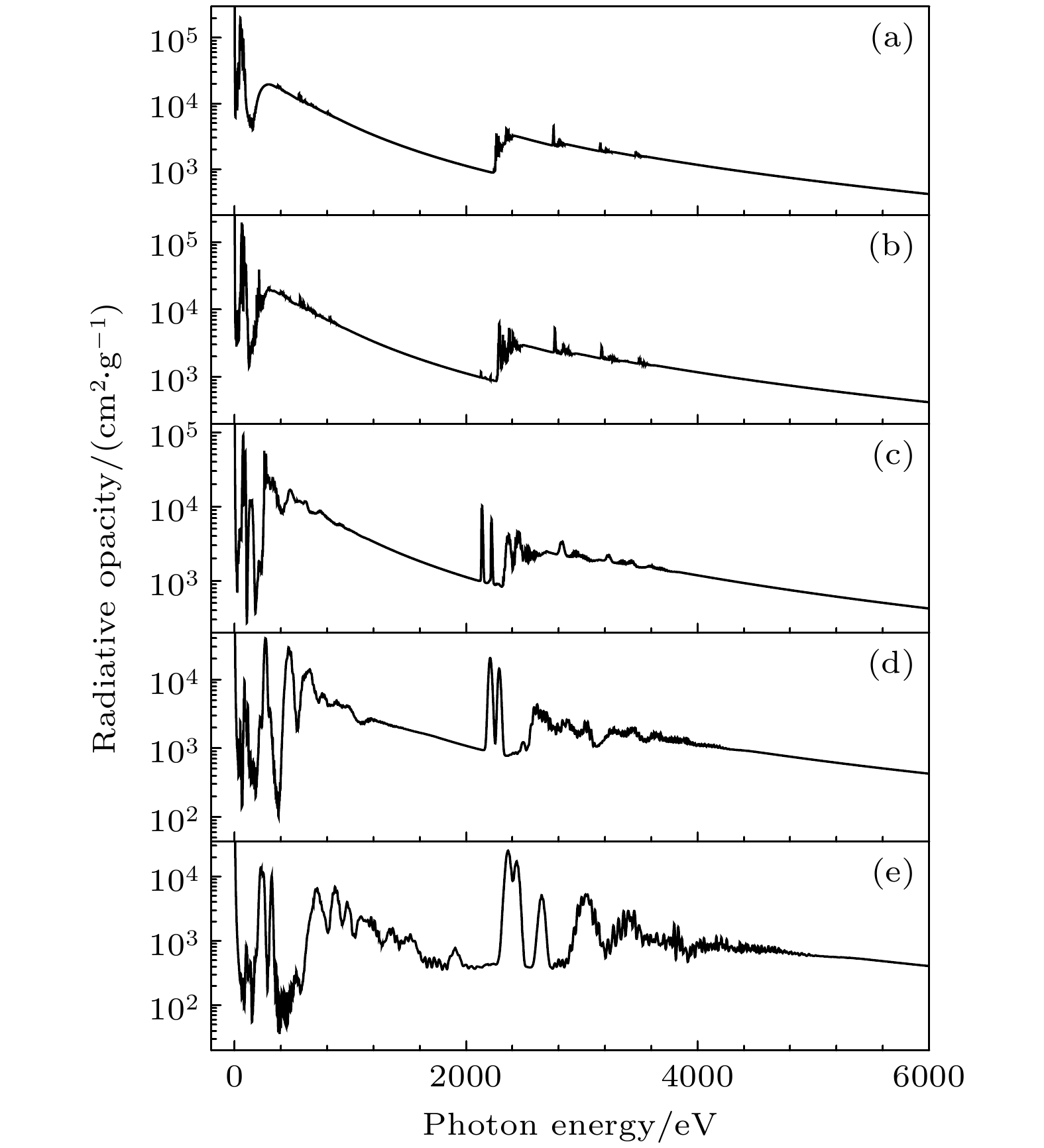

图 11 密度为0.01 g/cm³、温度分别为10, 20, 40, 100, 200 eV条件下的Au等离子体不透明度

Figure 11. Opacity of Au plasma at a density of 0.01 g/cm³ and temperatures of 10, 20, 40, 100, 200 eV.

下载: 全尺寸图片幻灯片

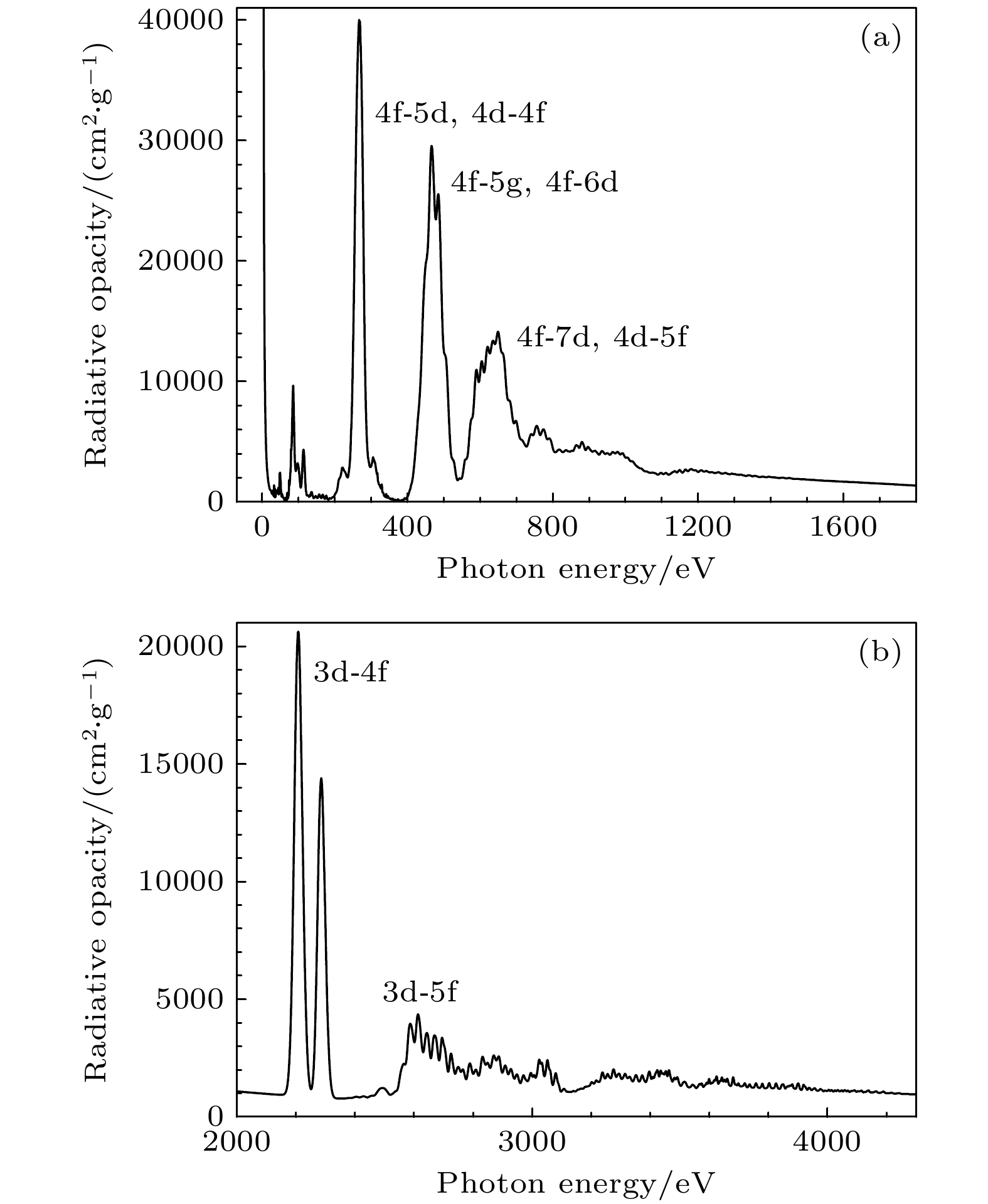

图 12 密度为0.01 g/cm³、温度为100 eV条件下的Au等离子体不透明度在两个主要谱线吸收区域的放大

Figure 12. Opacity of Au plasma at a density of 0.01 g/cm³ and a temperature of 100 eV contributed dominantly by line absorption.

下载: 全尺寸图片幻灯片

表 1 铝等离子体在不同密度和不同温度T条件下的Rosseland和Planck平均不透明度(cm²/g)

Table 1. Rosseland and Planck mean opacities (cm²/g) of Al plasmas at different densities and different temperatures.

T/eV	0.001 g/cm³		0.005 g/cm³		0.01 g/cm³		0.05 g/cm³		0.1 g/cm³
T/eV	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck
2	74333	500110	87959	474839	110647	474197	177509	402629	180822	359046
5	7551	44620	8766	68329	11913	80658	25790	113542	30749	118019
10	1042	12392	2314	14992	3704.4	17395	9399.6	28422	13504	36801
20	1246	28704	3385	40416	5206.4	45251	14575	56812	22679	62396
50	405.4	5686.7	1711	10153	2826.8	12598	7321.4	18380	9899.5	20553
100	13.35	102.87	70.71	430.02	141.81	748.41	575.15	2409.4	875.08	3486.0
150	1.856	66.030	7.442	102.91	17.045	142.69	75.255	399.56	136.60	626.05
200	1.011	113.10	2.888	208.52	7.2548	254.77	32.294	366.71	68.368	447.57
250	0.632	49.966	1.903	161.38	4.4554	239.37	22.087	461.37	51.632	571.70
300	0.446	15.575	1.180	68.428	2.7127	123.48	15.009	353.16	38.217	499.53

下载: 导出CSV

表 2 铁等离子体在不同密度和不同温度T条件下的Rosseland和Planck平均不透明度(cm²/g)

Table 2. Rosseland and Planck mean opacities (cm²/g) of Fe plasmas at different densities and different temperatures.

T/eV	0.001 g/cm³		0.005 g/cm³		0.01 g/cm³		0.05 g/cm³		0.1 g/cm³
T/eV	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck
2	69215	122715	93585	143915	101029	143805	100652	120432	85765	113541
5	9788	13619	23498	27432	31742	35133	48273	52965	52803	61748
10	5315	29879	12131	32782	16194	34114	26873	38585	31552	42038
20	7161	36974	12584	43595	15700	46071	25757	50931	31150	54002
50	1445	5884.9	4158	12006	5332.3	14315	7820.3	16013	8793	16451
100	28.18	1047.9	103.6	1480.7	191.43	1796.2	698.52	2675.0	1064	3285.1
150	26.39	1153.8	76.25	1883.5	114.02	2283.2	257.79	3101.6	358.9	3324.9
200	9.206	507.14	49.10	1130.5	87.143	1487.9	245.45	2462.3	349.5	2887.7
250	2.560	118.79	15.45	424.09	36.795	661.47	173.29	1455.3	280.1	1878.9
300	1.009	28.096	5.710	127.37	13.817	229.07	79.424	685.91	158.0	1000.9

下载: 导出CSV

表 3 金等离子体在不同密度和不同温度T条件下的Rosseland和Planck平均不透明度(cm²/g)

Table 3. Rosseland and Planck mean opacities (cm²/g) of Au plasmas at different densities and different temperatures.

T/eV	0.001 g/cm³		0.005 g/cm³		0.01 g/cm³		0.05 g/cm³		0.1 g/cm³
T/eV	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck	Rosse.	Planck
2	25768	51205	43857	54878	49268	53670	44582	43170	35752	35122
5	15954	38279	30437	44722	37862	46872	46119	47813	43420	45362
10	14646	43051	21935	48723	26683	51154	36889	55148	39932	55264
20	3779	30135	5571	34903	6315	36553	8716	39240	10146	39855
50	1565	7258	1922	8683	2099	9326	2711	10886	3113	11492
100	594.7	5570	882.9	6501	1041	6926	1648	7894	2108	8307
150	346.7	2781	683.5	3523	922.5	3890	1460	5088	1707	5579
200	181.2	1239	383.6	1830	495.8	2099	874.0	2838	1093	3156
250	57.16	529.3	212.2	932.5	298.4	1127	561.7	1679	699.8	1945
300	11.19	342.6	69.32	573.9	138.7	717.1	349.9	1093	456.5	1284

下载: 导出CSV

[1]	Hurricane O A, Patel P K, Betti, R, Froula D H, Regan S P, Slutz S A, Gomez M R, Sweeney M A 2023 Rev. Mod. Phys. 95 025005 doi: 10.1103/RevModPhys.95.025005
[2]	Davidson S J, Foster J M, Smith C C, Warburton K A, Rose S J 1988 Appl. Phys. Lett. 52 847 doi: 10.1063/1.99304
[3]	Perry T S, Davidson S J, Serduke F J D, Bach D R, Smith C C, Foster J M, Doyas R J, Ward R A, Iglesias C A, Rogers F J, Abdallah Jr J, Stewart R E, Kilkenny J D, Lee R W 1991 Phys. Rev. Lett. 67 3784 doi: 10.1103/PhysRevLett.67.3784
[4]	Qiang Y, Ye F, Lu J, Yan X S, Yang R H, Jiang S Q, Ning J M, Zhou L, Chen F X, Yang J L, Wang D M, Xu Z P, You H B, Zhang F Q, Li Z H, Wang G Q, Xiao D L, Wu Z Q, Meng S J, Huang X B, Xu Q, Zhou S T, Zhang D Y, Zhang S Q, Ren X D, Ji C, Li Y, Cai P T, Ren J, Chen S, Zhang H Y 2024 Phys. Rev. E 110 065205 doi: 10.1103/PhysRevE.110.065205
[5]	Zeng J L, Jin F T, Yuan J M 2001 Chin. Phys. Lett. 18 924 doi: 10.1088/0256-307X/18/7/326
[6]	Zeng J L, Jin F T, Yuan J M, Lu Q S 2000 Phys. Rev. E 62 7251 doi: 10.1103/PhysRevE.62.7251
[7]	Zeng J L, Yuan J L, Lu Q S 2001 Phys. Rev. E 64 066412 doi: 10.1103/PhysRevE.64.066412
[8]	Zeng J L, Yuan J M 2002 Phys. Rev. E. 66 016401 doi: 10.1103/PhysRevE.66.016401
[9]	Jin F T, Zeng J L, Yuan J M 2004 Phys. Plasmas 11 4318 doi: 10.1063/1.1775008
[10]	Winhart G, Eidmann K, Iglesias C A, Bar-Shalom A 1996 Phys. Rev. E 53 R1332 doi: 10.1103/PhysRevE.53.R1332
[11]	Springer P T, Fields D J, Wilson B G, Nash J K, Goldstein W H, Iglesias C A, Rogers F J, Swenson J K, Chen M H, Bar-Shalom A, Stewart R E 1992 Phys. Rev. Lett. 69 3735 doi: 10.1103/PhysRevLett.69.3735
[12]	Bailey J E, Rochau G A, Iglesias C A, Abdallah Jr J, MacFarlane J J, Golovkin I, Wang P, Mancini R C, Lake P W, Moore T C, Bump M, Garcia O, Mazevet S 2007 Phys. Rev. Lett. 99 265002 doi: 10.1103/PhysRevLett.99.265002
[13]	Zhang J Y, Li H, Zhao Y, Xiong G, Yuan Z, Zhang H Y, Yang G H, Yang J M, Liu S Y, Jiang S E, Ding Y K, Zhang B H, Zheng Z J, Xu Y, Meng X J, Yan J 2012 Phys. Plasmas 19 113302 doi: 10.1063/1.4769103
[14]	Jin F T, Zeng J L, Yuan J M 2003 Phys. Rev. E 68 066401 doi: 10.1103/PhysRevE.68.066401
[15]	Zeng J L, Jin F T, Zhao G, Yuan J M 2003 Chin. Phys. Lett. 20 862 doi: 10.1088/0256-307X/20/6/324
[16]	Gao C, Zeng J L 2008 Phys. Rev. E 78 046407 doi: 10.1103/PhysRevE.78.046407
[17]	靳奉涛, 曾交龙, 袁建民 2004 计算物理 21 121 doi: 10.3969/j.issn.1001-246X.2004.02.006 Jin F T, Zeng J L, Yuan J M 2004 Chin. J. Comput. Phys. 21 121 doi: 10.3969/j.issn.1001-246X.2004.02.006
[18]	Bailey J E, Nagayama T, Loisel G P, Rochau G A, Blancard C, Colgan J, Cosse Ph, Faussurier G, Fontes C J, Gilleron F, Golovkin I E, Hansen S B, Iglesias C A, Kilcrease D P, MacFarlane J J, Mancini R C, Nahar S N, Orban C, Pain J C, Pradhan A K, Sherrill M E, Wilson B G 2015 Nature 517 56 doi: 10.1038/nature14048
[19]	Nagayama T, Bailey J E, Loisel G P, Dunham G S, Rochau G A, Blancard C, Colgan J, Cosse Ph, Faussurier G, Fontes C J, Gilleron F, Hansen S B, Iglesias C A, Golovkin I E, Kilcrease D P, MacFarlane J J, Mancini R C, More R M, Orban C, Pain J C, Sherrill M E, Wilson B G 2019 Phys. Rev. Lett. 122 235001 doi: 10.1103/PhysRevLett.122.235001
[20]	Eidmann K, Bar-Shalom A, Saemann A, Winhart G, 1998 Europhys. Lett. 44 459 doi: 10.1209/epl/i1998-00494-8
[21]	Zhang J Y, Xu Y, Yang J M, Yang G H, Li H, Yuan Z, Zhao Y, Xiong G, Bao L H, Huang C W, Wu Z Q, Yan J, Ding Y K, Zhang B H, Zheng Z J 2011 Phys. Plasmas 18 113301 doi: 10.1063/1.3660407
[22]	Zhang J Y, Yang G H, Yang J M, Ding Y N, Zhang B H, Zheng Z J, Yan J 2007 Phys. Plasmas 14 103301 doi: 10.1063/1.2794740
[23]	Zeng J L, Zhao G, Yuan J M 2006 Chin. Phys. Lett. 23 660 doi: 10.1088/0256-307X/23/3/038
[24]	Zeng J L, Yuan J M 2006 Phys. Rev. E 74 025401(R doi: 10.1103/PhysRevE.74.025401
[25]	Zeng J L, Yuan J M 2007 Phys. Rev. E 76 026401 doi: 10.1103/PhysRevE.76.026401
[26]	Zeng J L 2008 J. Phys. B 41 125702 doi: 10.1088/0953-4075/41/12/125702
[27]	Gao C, Zeng J L, Jin F T, Yuan J M 2013 High Energy Density Phys. 9 419 doi: 10.1016/j.hedp.2013.03.010
[28]	曾交龙2005使用细致谱项模型研究铝等离子体的辐射不透明度 (长沙: 国防科技大学出版社) Zeng J L 2005 Detailed Term Accounting Investigation on Opacity of Aluminium Plasmas (Changsha: National University of Defense Technology Press
[29]	Zeng J L, Jin F T, Yuan J M 2006 Front. Phys. China 1 468 doi: 10.1007/s11467-006-0042-8
[30]	靳奉涛, 曾交龙, 袁建民 2005 物理 34 820 doi: 10.3321/j.issn:0379-4148.2005.11.010 Jin F T, Zeng J L, Yuan J M 2005 Physics 34 820 doi: 10.3321/j.issn:0379-4148.2005.11.010
[31]	曾交龙, 袁建民, 赵增秀, 陆启生 2001 强激光与粒子束 13 60 Zeng J L, Yuan J M, Zhao Z X, Lu Q S 2001 High Power Laser Part. 13 60
[32]	Iglesias C A, Rogers F J 1991 Astrophys. J. 371 408 doi: 10.1086/169902
[33]	Seaton M J, Yan Y, Mihalas D, Pradhan A K 1994 Mon. Not. R. Astron. Soc. 266 805 doi: 10.1093/mnras/266.4.805
[34]	Hansen S B, Bauche J, Bauche-Arnoult C, Gu M F 2007 High Energy Density Phys. 3 109 doi: 10.1016/j.hedp.2007.02.032
[35]	Porcherot Q, Pain J C, Gilleron F, Blenski T A 2011 High Energy Density Phys. 7 234 doi: 10.1016/j.hedp.2011.05.001
[36]	Blancard C, Cosse P, Faussurier G 2012 Astrophys. J. 745 10 doi: 10.1088/0004-637X/745/1/10
[37]	Colgan J, Kilcreasea D P, Magee Jr N H, Armstronga G S J, Abdallah Jr J, Sherrill M E, Fontes C J, Zhang H L, Hakel P 2013 High Energy Density Phys. 9 369 doi: 10.1016/j.hedp.2013.03.001
[38]	Xiong G, Qing B, Zhang Z Y, Jing L F, Zhao Y, Wei M X, Yang Y M, Hou L F, Huang C W, Zhu T, Song T M, Lv M, Zhao Y, Zhang Y X, Yang G H, Wu Z Q, Yan J, Zou Y M, Zhang J Y, Yang J M 2024 MRE 9 047801 doi: 10.1063/5.0172662
[39]	Qing B, Zhang Z Y, Wei M X, Yang Y M, Yang Z W, Yang G H, Zhao Y, Lv M, Xiong G, Hu Z M, Zhang J Y, Yang J M, Yan J 2018 Phys. Plasmas 25 023301 doi: 10.1063/1.5012695
[40]	Gang X, Yang J M, Zhang J Y, Hu Z M, Zhao Y, Qing B, Yang G H, Wei M X, Yi R Q, Song T M, Li H, Yuan Z, Lv M, Meng X J, Xu Y, Wu Z Q, Yan J 2016 Astrophys. J. 816 36 doi: 10.3847/0004-637X/816/1/36
[41]	高城, 刘彦鹏, 严冠鹏, 闫杰, 陈小棋, 侯永, 靳奉涛, 吴建华, 曾交龙, 袁建民 2023 物理学报 72 183101 doi: 10.7498/aps.72.20230455 Gao C, Liu Y B, Yan G B, Yan J, Chen X Q, Hou Y, Jin F T, Wu J H, Zeng J L, Yuan J M 2023 Acta Phys. Sin. 72 183101 doi: 10.7498/aps.72.20230455
[42]	Li R, Lv H N, Sang J Q, Liu X H, Liang G Y, Wu Y 2024 Chin. Phys. B 33 053101 doi: 10.1088/1674-1056/ad20dc
[43]	Zeng J L, Li Y J, Hou Y, Yuan J M, 2023 Phys. Rev. E 107 L033201 doi: 10.1103/PhysRevE.107.L033201
[44]	Huang Y H, Liang Z H, Zeng J L, Yuan J M 2024 Phys. Rev. E 109 045210 doi: 10.1103/PhysRevE.109.045210
[45]	Liu P F, Gao C, Hou Y, Zeng J L, Yuan J M 2018 Commun. Phys. 1 95 doi: 10.1038/s42005-018-0093-5
[46]	Zeng J L, Li Y J, Yuan J M 2021 J. Quant. Spectrosc. Radiat. Transf. 272 107777 doi: 10.1016/j.jqsrt.2021.107777
[47]	Zeng J L, Jiang X B, Gao C, Wu J H, Yuan J M, 2024 Results Phys. 58 107522 doi: 10.1016/j.rinp.2024.107522
[48]	Zeng J L, Ye C, Liu P F, Gao C, Li Y J, Yuan J M 2022 Int. J. Mol. Sci. 23 6033 doi: 10.3390/ijms23116033
[49]	Zeng J L, Gao C, Liu P F, Li Y J, Meng C S, Hou Y, Kang D D, Yuan J M 2022 Sci. China-Phys. Mech. Astron. 65 233011 doi: 10.1007/s11433-021-1812-1
[50]	Gao C, Zeng J L, Li Y Q, Jin F T, Yuan J M 2013 High Energy Density Phys. 9 583 doi: 10.1016/j.hedp.2013.05.014

图( 12) 表( 3)

计量

文章访问数: 51
HTML全文浏览数: 51
PDF下载数: 1
施引文献: 0

全文HTML

1. 引　言

等离子体不透明度描述辐射在物质中的吸收特性, 不透明度直接进入辐射输运方程从而成为支配辐射输运过程的基本物理量, 因此是惯性约束聚变和辐射输运研究中必不可少的基本参数. 随着研究的不断深入, 辐射输运的物理建模越来越强烈地依赖于不透明度的计算精度, 特别在天体物理的相关问题研究中, 不透明度的1%的误差可能导致结果定量乃至定性上的差异. 同时, 不透明度也是研究等离子体特性的重要途径, 光谱分辨的不透明度与辐射流体力学结合, 可以得到等离子体系统的温度﹑密度分布、平均电离度随时间的变化、电离态分布, 乃至系统的平衡与非平衡信息等.

铝、铁、金等离子体的辐射不透明度在惯性约束聚变研究中起着重要的作用 ^[1]. 在这3种材料中, 对中低Z的铝和铁等离子体, 不管是实验还是理论研究, 都比高Z的金等离子体研究得多. 当然这里还有一个因素, 就是金等离子体的辐射不透明度, 由于其在惯性约束聚变研究中的重要性和特殊性, 有可能有相当一部分实验或者理论研究结果没有发表. 对铝等离子体, 早在20世纪80年代末就具备了实验定量测量不透明度的能力^[2,3], Davidson等^[2]测量了等离子体温度为40 eV、密度为0.0135 g/cm³的铝等离子体不透明度, 不久之后, Perry等^[3]测量了温度为58 eV、密度为0.02 g/cm³的铝等离子体不透明度. 最近, Qiang等^[4]在中国8MA的Z-pinch装置上研究了铝等离子体的电离动力学和不透明度. 实验和理论研究^[4–9]的不断深入使得对低Z的铝等离子体的辐射不透明度研究获得了很高的精度, 足以满足使用铝作为示踪元素诊断实验等离子体的温度、密度等信息, 为等离子体不透明度实验研究提供帮助.

对中Z铁等离子体, 1996年, Winhart等^[10]实验测量了温度22 eV、密度0.01 g/cm³下, 在光子能量范围70—140 eV的不透明度, 1992年, Springer等^[11]测量了温度59 eV、密度0.0113 g/cm³下, 在光子能量范围80—100 eV的光谱分辨的以及Rosseland和Planck群平均不透明度. 使用Z-pinch装置, Bailey等^[12]测量了温度156 eV、电子数密度6.9×10²¹ cm^–3的铁等离子体在光子能量范围800—1800 eV的不透明度. Zhang等^[13]实验测量了铁等离子体温度为72 eV时, 在光子能量范围150—1200 eV的不透明度. 对这些等离子体密度在0.01 g/cm³附近的不透明度研究, 使用细致能级模型的理论结果^[14–17]与实验测量吻合很好, 表明了学界对中Z等离子体辐射不透明度精密研究的能力, 甚至使用细致能级模型可以用于等离子体状态的诊断^[14–16]. 然而, 随着等离子体密度的增大, 理论与实验之间出现了比较大的差异^[18,19], 促使研究人员思考在稠密等离子体中的新颖物理效应.

在间接驱动的惯性约束聚变研究中, 一个主要机制是驱动内爆获得高的内爆速度, 这需要把装有燃料的球型靶丸放在强X-射线辐射中, 靶丸烧蚀层吸收X-射线能量, 通过内爆压缩产生高压(Mbar数量级), 使DT燃料达到高温高密度状态, 实现聚变点火燃烧. 通常产生X-射线辐射的材料为高温金等离子体, 精确确定金等离子体的不透明度是实现聚变点火的关键因素之一. 虽然金等离子体的不透明度在惯性约束聚变研究中非常重要, 但是公开发表的实验^[20–22]和理论^[23–27]结果有限, 这给研究精度的评估增添了一定的难度. 不过, 即使对于高Z的金等离子体, 使用细致能级模型得到的理论不透明度也与实验测量吻合较好^[24], 显示了目前对高Z等离子体不透明度研究的能力.

从上述不透明度研究的进展可以看出, 实验和理论的相互促进对这个领域的发展及其重要, 但是, 实验往往只能在有限的等离子体条件下, 对有限的光子能量范围的不透明度进行测量, 而在实际应用中, 往往需要覆盖等离子体的宽广温度密度范围以及全光子能量范围的不透明度数据, 这一般只能依靠理论来解决这个问题. 能够满足实际应用的不透明度数据库, 需要更进一步的发展. 本文试图利用目前先进的理论工具, 即细致能级模型的方法, 建立铝、铁、金等离子体在密度为10^–3—10^–1 g/cm³和温度1—300 eV范围内的不透明度数据库, 一方面满足应用的需求, 另一方面为其他近似理论方法提供参考.

2. 理论方法

2.1. 不透明度

本文使用细致能级物理模型计算等离子体的不透明度^[28–30]. 对能量为$ h\nu $的光子, 等离子体对辐射的吸收是下列基本吸收过程之和, 即束缚-束缚、束缚-自由、自由-自由和散射过程. 束缚-束缚过程引起的吸收系数为

式中, N_it为i度电离的离子第t个能级的电子数密度; $ {\sigma _{itt'}}\left( {h \nu} \right) $是电离度为i的离子从能级t到t'的光激发截面, 其可由吸收振子强度$ {f_{t{t^{'}}}} $得到

这里e和m分别为电子的电荷和静止质量; $ S(h\nu ) $为光谱线型, 若考虑电子碰撞展宽和自电离展宽, 则线型为Lorentz线型, 若只考虑Doppler展宽, 则为高斯线型, 本文使用的谱线轮廓是这两种线型的卷积, 即Voigt线型:

式中$ H(a, \nu ) $为Voigt函数:

其中, $ {\varGamma _{\text{d}}} $和$ {\varGamma _{\text{l}}} $分别为高斯线型和Lorentz线型的半高全宽, 可以使用量子力学方法或者半经典方法计算得到^[31].

束缚-自由吸收可由每个离子的光电离截面的统计求和得到:

式中, N_i和$ {\sigma _{i{\text{bf}}}}\left( {h \nu} \right) $分别为i度电离的离子密度和光电离截面, $ {\sigma _{i{\text{bf}}}}\left( {h \nu} \right) $可通过对离子(考虑了电离能下降以后的束缚态能级的光电离截面)统计求和得到:

其中E_it是i电离度离子第t个能级相对于基态的能量, k为玻尔兹曼常数, T为等离子体的温度, $ {\sigma _{it}}(h\nu ) $为i离子的第t个能级的光电离截面. 连续-连续吸收的不透明度贡献使用Kramers截面得到:

其中, N_e为等离子体中的自由电子数密度, Z_i 为离子电荷, $ {g_{i{\text{ff}}}} $称为自由-自由Gaunt因子. 散射吸收系数通过Thompson散射截面公式获得.

这样, 对能量为$ h\nu $的光子, 总的辐射不透明度为

不透明度上的一撇表示在计算中已考虑受激发射. 这里$ {\mu _{{\text{ff}}}}\left( {h\nu} \right) $和$ {\mu _{{\text{scatt}}}}\left( {h\nu} \right) $分别表示自由-自由跃迁(free-free transition)和散射过程(scattering process)贡献的吸收系数.

Rosseland和Planck平均不透明度定义为

其中$ k'\left( u \right) $和$ {k_{{\text{scatt}}}}\left( u \right) $分别表示考虑了受激发射的总辐射不透明度和散射过程贡献的不透明度, 约化光子能量定义为$ u = h\nu/kT $, Rosseland和Planck权重函数分别为

Rosseland和Planck权重函数分别在u≈3.8和u≈2.8取极大值, 离开极大值位置处, Rosseland和Planck权重函数越来越小.

2.2. 等离子体电离平衡

从上述不透明度的定义可以看出, 不透明度的计算需要等离子体中所有可能的量子态的粒子分布数目, 这需要求解等离子体的电离平衡方程. 等离子体的电离平衡, 考虑由自洽场方法得到的等离子体屏蔽势计算得到的电离能下降. 在计算自由电子的配分函数时, 利用整个等离子体物理系统的自由能最小原理, 得到等离子体的电离平衡方程:

(13)式表达了i + 1电离度离子与i电离度离子的粒子数目之比取决于配分函数与电离势和温度之间的关系. 对于热平衡的等离子体, 一旦不同电荷态粒子的相对分布确定, 那么根据玻尔兹曼统计, 不同量子态上的粒子数目即可得到. 这里$ {\varphi _i} $表示i电离度离子的电离能.

2.3. 原子参数

等离子体不透明度的计算需要大量的基本原子参数, 这些原子参数包括: 原子能级、束缚能级之间的辐射跃迁速率、束缚能级的光电离截面以及连续态之间的吸收截面等. 目前的主流物理模型在处理原子结构特性时, 一般基于自由原子假设, 这在等离子体的密度较小, 环境对离子的屏蔽作用不重要时是适用的. 具体的计算细节参看前面引用的理论文献[28,29]. 但是在稠密等离子体环境中, 等离子体对其中离子的屏蔽作用很强, 对原子结构有很大的影响, 从而影响辐射不透明度, 因而需要考虑更多的物理效应.

4. 讨论部分

不透明度的研究已经取得了很大的进展, 由于其在惯性约束聚变等领域的重要性, 不管是实验^[38–40]还是理论^[41,42]研究, 都还在不断发展和研究中. 随着惯性约束聚变点火的成功, 对不透明度等物理参数的精度需求会进一步提高, 这给实验和理论研究提出了更大的挑战.

本文主要涉及密度范围在10^–3—10^–1 g/cm³的稀薄等离子体, 对于密度高于0.1 g/cm³的稠密等离子体, 特别是在固体密度及固体密度以上, 不透明度的研究会出现一些新颖的物理效应, 我们对其中的物理性质还需要进一步加深理解. 首先对与不透明度紧密相连的电离平衡, 需要进一步考虑等离子体中各种带电粒子之间的复杂多体相互作用, 特别是在Saha电离平衡方程中, 目前学界普遍假设自由电子在空间均匀分布, 在稠密等离子体中需要考虑自由电子空间非均匀分布引起的物理效应^[43,44]. 同时, 在稠密等离子体中, 连续电子不断与其他带电粒子之间的频繁碰撞, 导致连续电子不能在全物理空间中自由运动, 而是局限在有限的空间中. 这就是微观原子过程中连续电子的瞬时空间局域化现象^[45], 这一现象通常导致连续原子过程截面的增大^[46–48], 相应地, 也导致不透明度的增大^[49]. 对于非平衡的等离子体, 不同量子态的粒子分布动力学则需要更为复杂的考虑^[50].

5. 结　论

通过系统的理论研究, 得到了铝、铁和金等离子体在密度0.001—0.1 g/cm³和温度1—300 eV范围光谱分辨的辐射不透明度, 同时也确定了Rosseland和Planck平均不透明度. 对中低Z的铝和铁, 与国际上ATOMIC程序得到的结果进行比较, 分析两种方法得到结果的异同. 对于铝等离子体, 在本文研究的大部分等离子体条件下, 两者结果符合较好, 特别是束缚-自由部分贡献的不透明度, 本文计算结果与ATOMIC的结果吻合非常好, 对于较低温度的铝等离子体(比如10 eV的温度), 对于内壳层谱线跃迁引起的不透明度, 我们发现ATOMIC程序有一些谱线缺失的情况. 对于中Z的铁等离子体, 本文计算的不透明度总体上与ATOMIC计算结果符合, 特别对于束缚-自由部分贡献的连续不透明度, 我们的结果与ATOMIC部分符合较好, 但是有些等离子体条件下有一定差异. 造成这些差异的原因, 首先是两种理论方法处理束缚-自由部分的计算方案不尽相同, 从而计算的光电离截面可能存在差异, 其次对等离子体电离平衡的处理也存在不一样的地方, 这样决定粒子数目的电荷态分布也会不同, 从而导致两种方法计算的束缚-自由部分贡献的连续不透明度结果可能存在差异. 对于高Z的金等离子体, 文献上发表的数据非常有限, 本课题展开了系统性研究, 结果为不透明度研究提供了参考.

国际上ATOMIC计算程序被证明是不透明度计算精度比较高的程序之一, 本项目在密度0.001—0.1 g/cm³和温度1—300 eV范围内的大量数据研究表明, ATOMIC计算程序在较低温度时, 计算的不透明度在高光子能量范围内存在谱线丢失的情况, 从而影响X-射线的辐射输运研究. 本文的计算在原子参数的考虑中, 已经系统地全面包括了所有可能的谱线吸收和光电离通道, 因而杜绝了这种谱线丢失的可能性. 这也进一步表明, 不透明度的计算涉及到特定等离子体条件下的大量量子态, 在复杂的金等离子体条件下, 量子态的数目可能以亿计, 甚至达到万亿乃至更大, 因而其精确的研究显然具有很大的挑战性. 在这种情况下, 一些简化的处理是有其意义的, 比如不可分辨跃迁系模型甚至平均原子模型都有其存在和发展的必要.

数据可用性声明

支撑本研究成果的数据集可在科学数据银行https://doi.org/10.57760/sciencedb.22232中访问获取.

感谢“宽区温度密度条件原子分子数据库”项目对本课题的资助.

参考文献 (50)

低密度铝铁金等离子体辐射不透明度数据库

通讯作者: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

Database of radiation opacity of low-density aluminum, iron and gold plasmas

Corresponding authors: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

计量

低密度铝铁金等离子体辐射不透明度数据库

通讯作者: E-mail: jlzeng@zjut.edu.cn.;

通讯作者: E-mail: yuanjianmin@jlu.edu.cn.

English Abstract

Database of radiation opacity of low-density aluminum, iron and gold plasmas

Corresponding author: E-mail: jlzeng@zjut.edu.cn.;

Corresponding authors: E-mail: yuanjianmin@jlu.edu.cn.

全文HTML

2.1. 不透明度

2.2. 等离子体电离平衡

2.3. 原子参数

3.1. 铝等离子体

3.2. 铁等离子体

3.3. 金等离子体

目录

低密度铝铁金等离子体辐射不透明度数据库

通讯作者: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

Database of radiation opacity of low-density aluminum, iron and gold plasmas

Corresponding authors: E-mail: jlzeng@zjut.edu.cn.; E-mail: yuanjianmin@jlu.edu.cn.

计量

出版历程

低密度铝铁金等离子体辐射不透明度数据库

通讯作者: E-mail: jlzeng@zjut.edu.cn.;

通讯作者: E-mail: yuanjianmin@jlu.edu.cn.

English Abstract

Database of radiation opacity of low-density aluminum, iron and gold plasmas

Corresponding author: E-mail: jlzeng@zjut.edu.cn.;

Corresponding authors: E-mail: yuanjianmin@jlu.edu.cn.

全文HTML

2.1. 不透明度

2.2. 等离子体电离平衡

2.3. 原子参数

3.1. 铝等离子体

3.2. 铁等离子体

3.3. 金等离子体

目录
