水下无线光通信物理层安全性研究

    作者简介: 卫祎昕: weiyixinchn@163.com .
    通讯作者: E-mail: changgang.yang@sxu.edu.cn.;  E-mail: xlt@sxu.edu.cn.;
  • 中图分类号: 42.55.-f, 42.62.-b, 74.25.Gz, 42.79.Sz

Physical-layer security of underwater wireless optical communication

    Corresponding authors: E-mail: changgang.yang@sxu.edu.cn; xlt@sxu.edu.cn.;  E-mail: xlt@sxu.edu.cn.;
  • MSC: 42.55.-f, 42.62.-b, 74.25.Gz, 42.79.Sz

  • 摘要: 水下无线光通信(UWOC)具有定向传输的特点, 相较于声呐、无线电等广播式传输模式具有更高的安全性. 然而, 由于海水散射效应部分光子在传输过程中会被散射出预设路径, 从而造成信息泄漏风险. 本文基于搭线窃听信道模型提出一种UWOC物理层安全性分析模型以评估信息泄漏风险. 该模型通过计算UWOC系统中合法信道与窃听信道的容量差值, 来评估通信系统的安全性. 具体而言, 该模型首先基于蒙特卡罗模拟与实验测量方法分析信道中散射光子的三维分布, 然后从信息论角度分析合法通信双方信道容量以及窃听信道容量, 最终获得安全保密容量的三维空间分布, 从而评估散射光子所造成的信息泄漏风险与系统的通信安全性. 本文应用该模型对清澈海水环境下的UWOC系统的安全性进行了分析, 研究发现传输路径附近一定范围内系统的保密容量为零, 证明散射光子会造成信息泄漏. 本研究成果为UWOC系统定量安全分析提供了解决策略, 能够为UWOC系统和编解码方案设计提供有力支撑.
  • 加载中

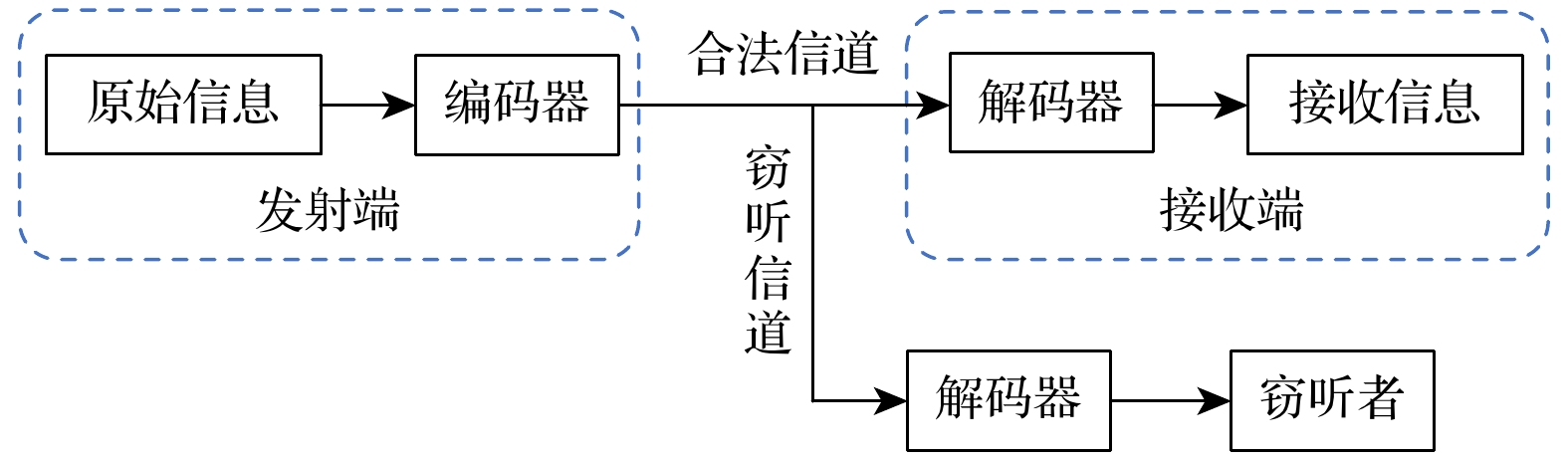

  • 图 1  搭线窃听信道模型

    Figure 1.  Wiretap channel model.

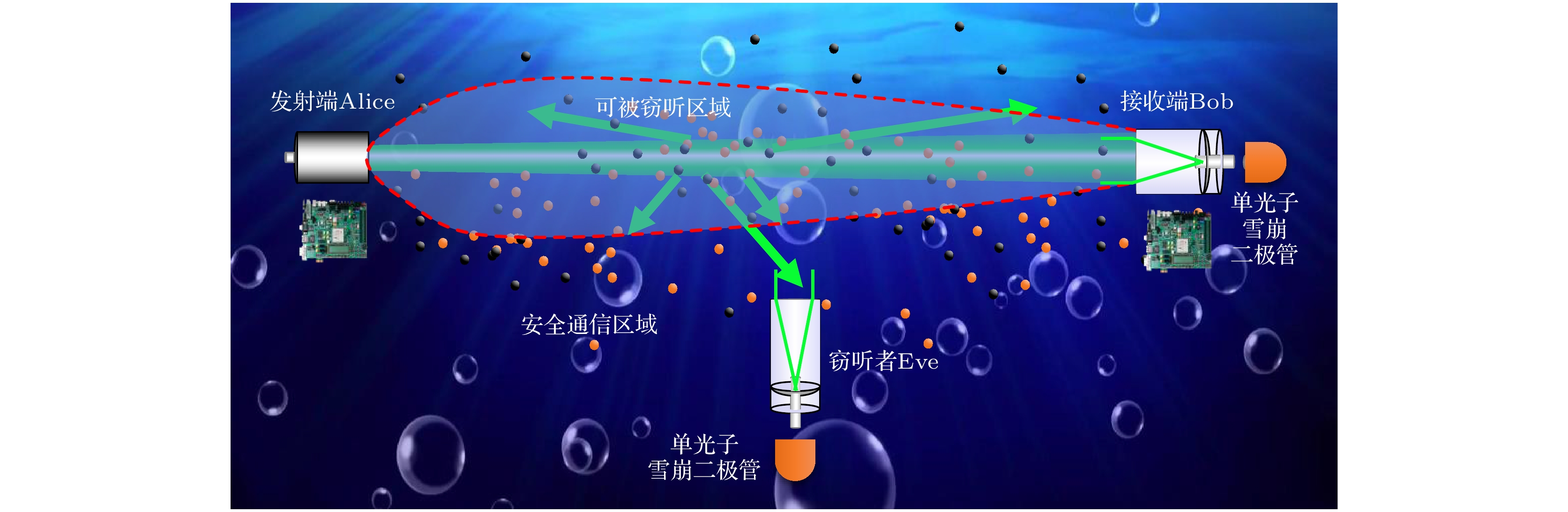

    图 2  水下无线光通信(UWOC)物理层系统示意图

    Figure 2.  Schematic diagram of the physical-layer system for underwater wireless optical communication (UWOC).

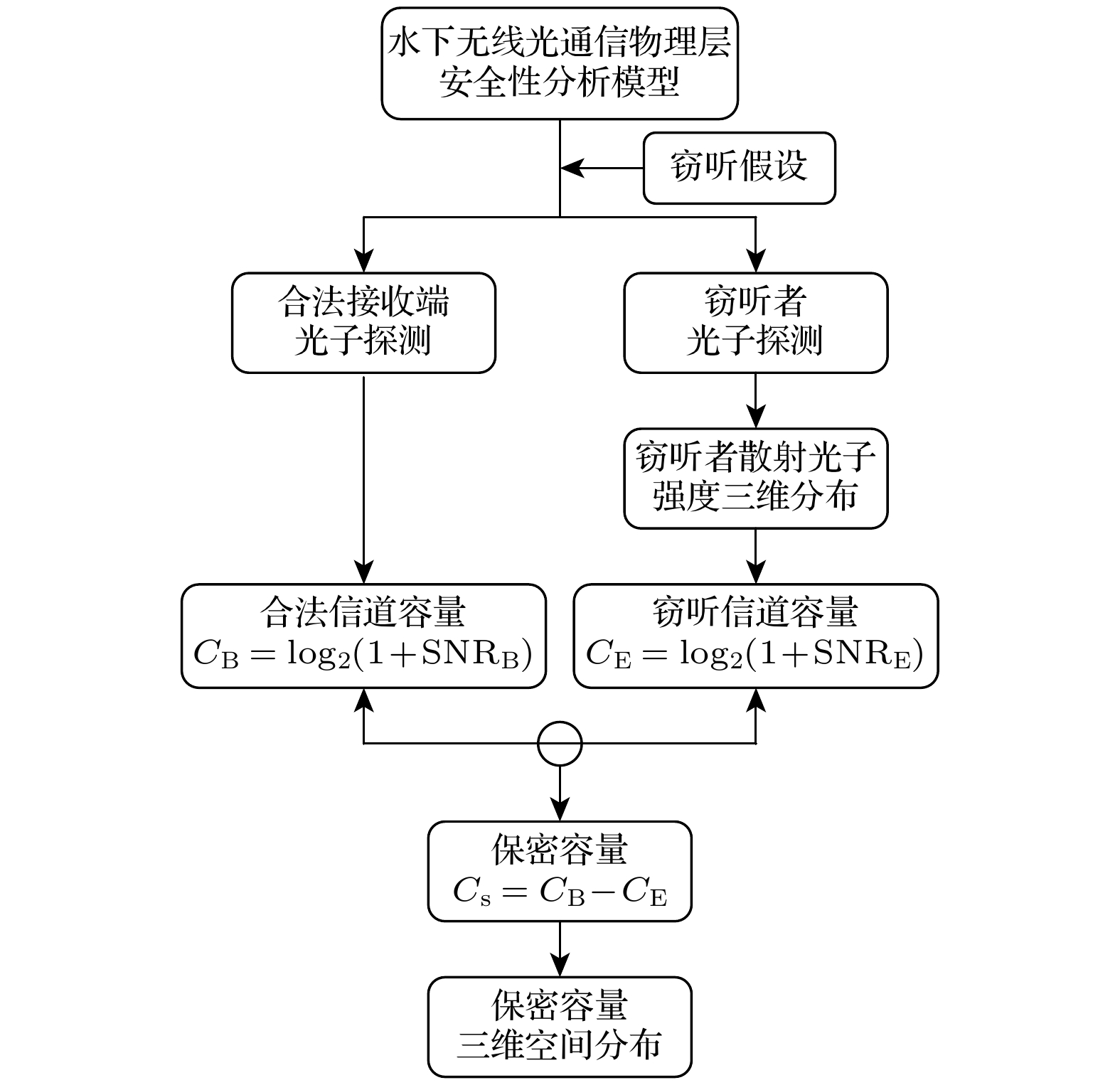

    图 3  UWOC物理层安全性分析模型

    Figure 3.  UWOC physical layer security analysis.

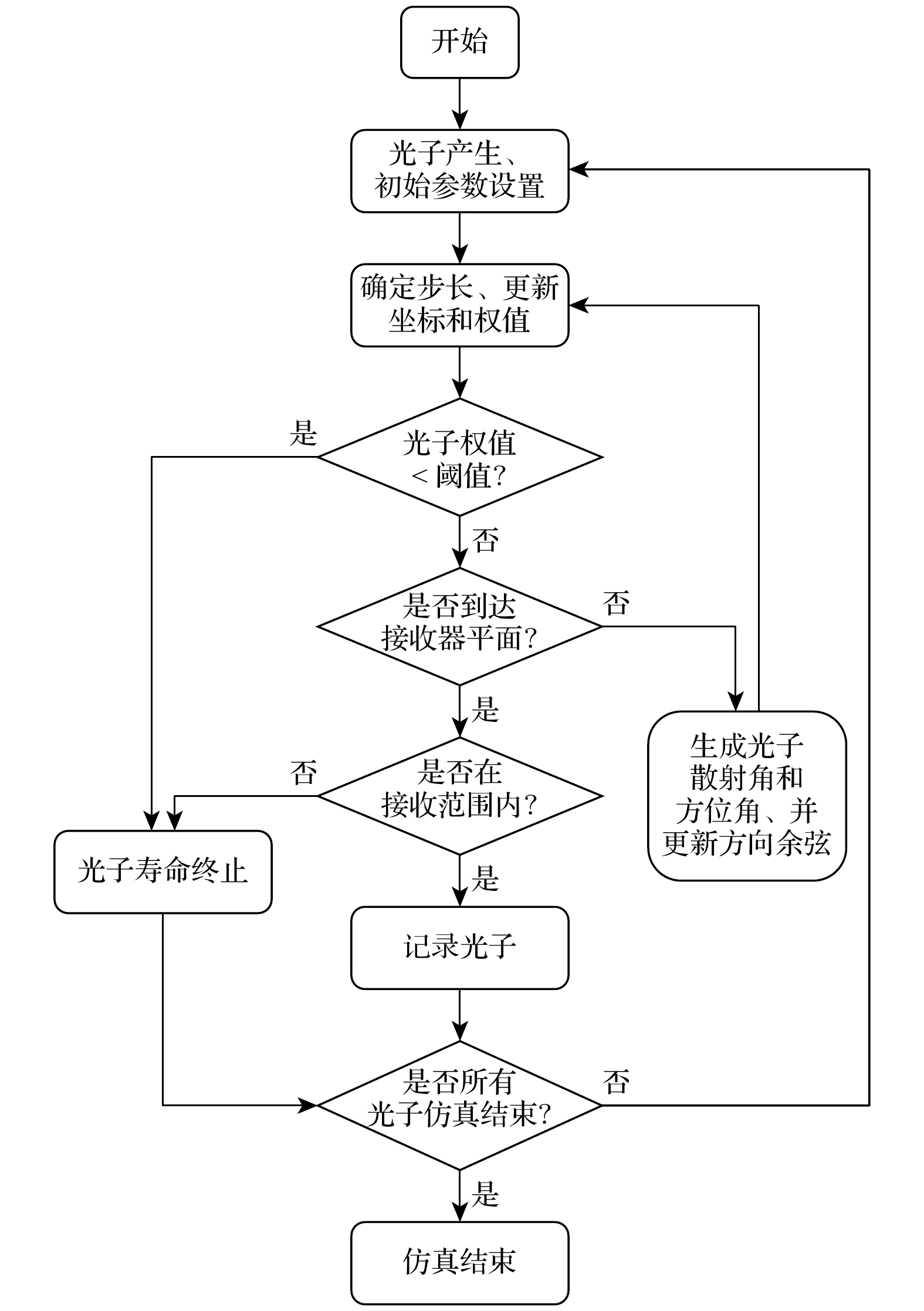

    图 4  水下光子传输蒙特卡罗仿真流程

    Figure 4.  Monte Carlo simulation process for underwater transmission of photons.

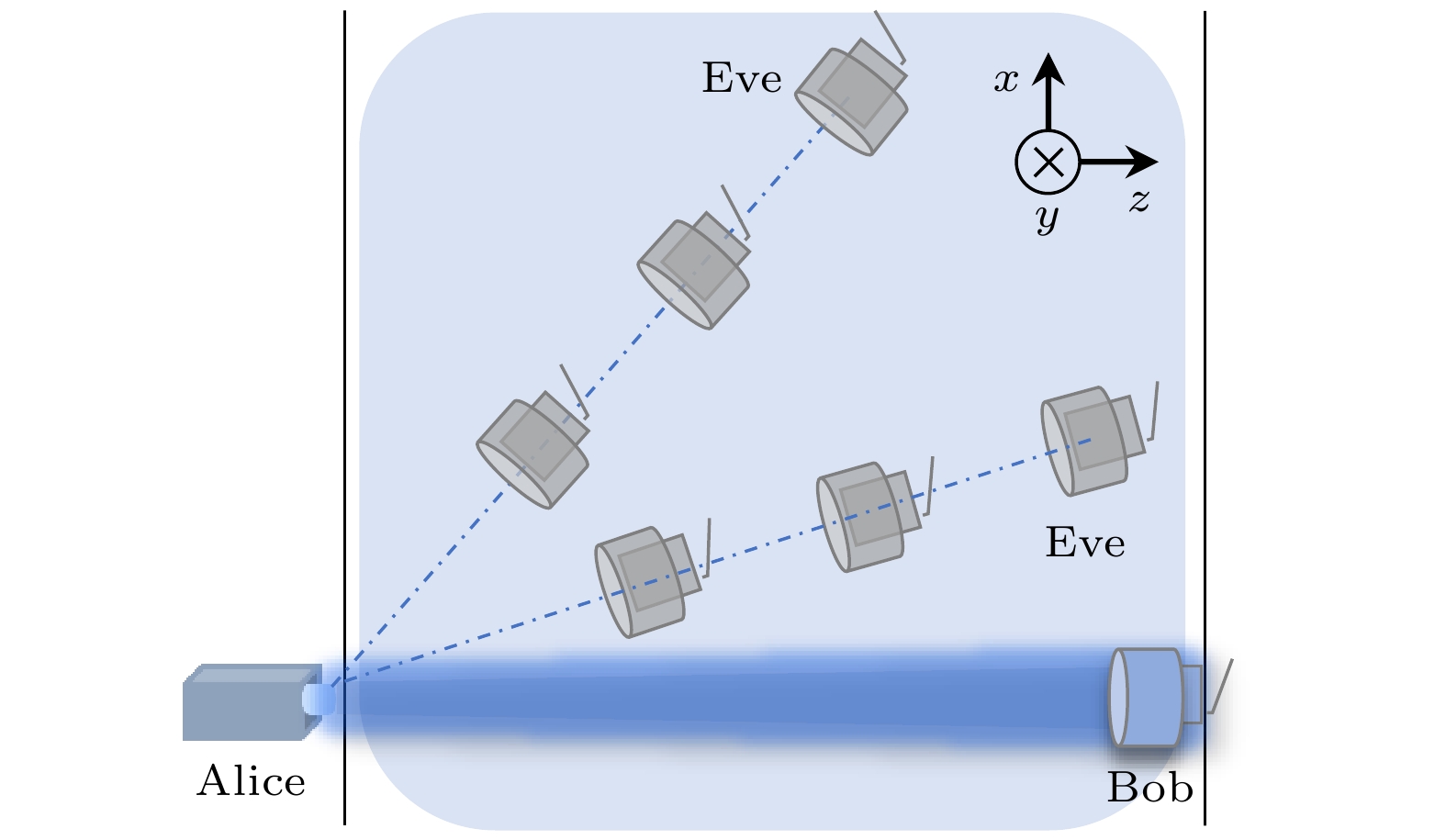

    图 5  窃听者接收器空间位置排布示意图

    Figure 5.  Schematic diagram of the spatial arrangement of eavesdropper.

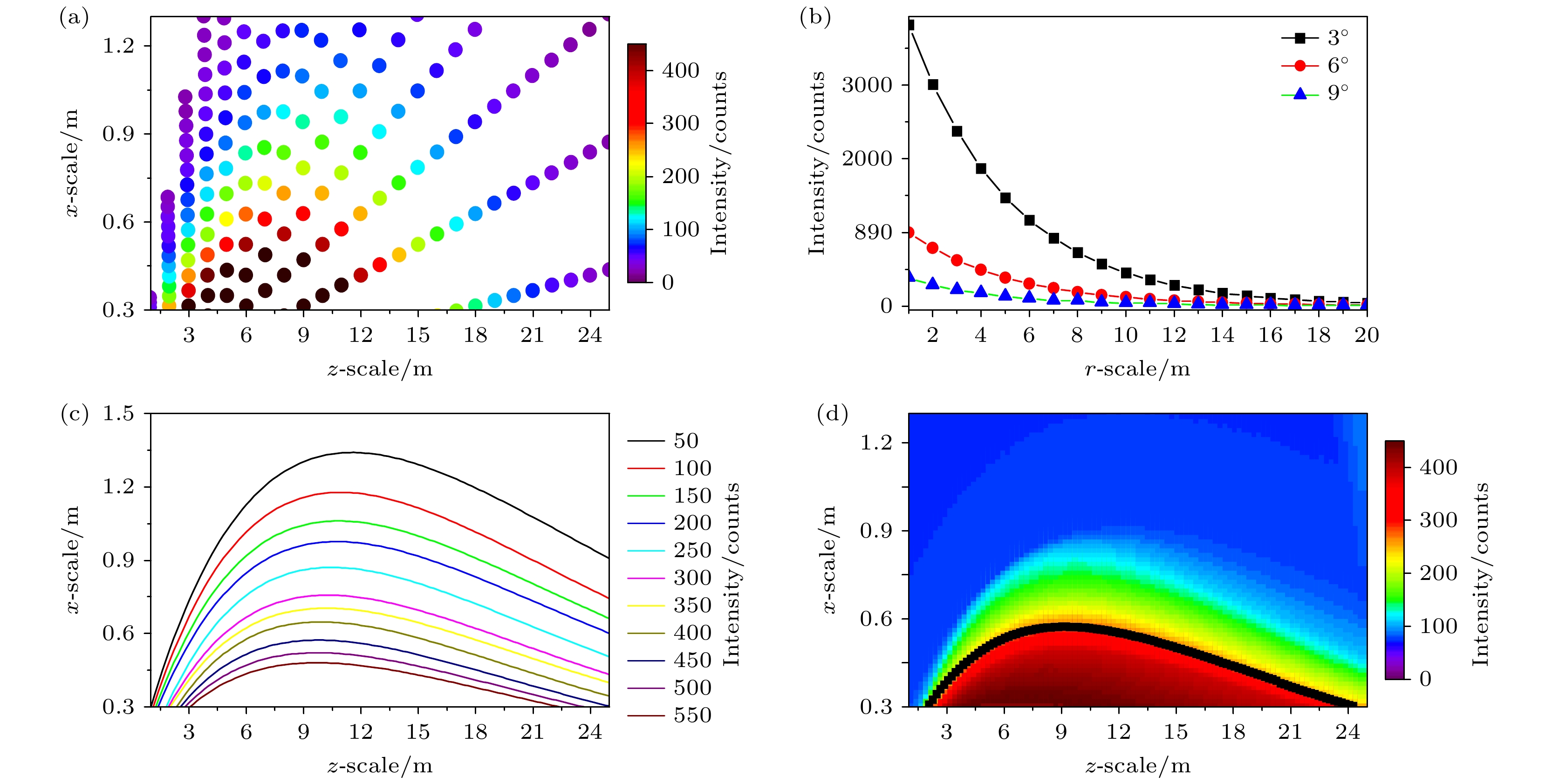

    图 6  远洋清澈海水环境下窃听者散射光子强度的模拟仿真 (a) 散射光子的三维散点分布图; (b) 3°, 6°, 9°径向下散射光子强度的衰减曲线, 其可通过单指数衰减函数拟合; (c) 散射光子等光强曲线, 其可通过双指数函数拟合; (d) 散射光子强度三维空间分布图, 由于光子分布沿光束传输方向具有轴对称性, 图中以二维剖面图的形式展示光子的三维分布

    Figure 6.  Simulation of scattered photon intensity in clear seawater: (a) Scatter plot of scattered photon intensity; (b) intensity decay curves of scattered photon at radial angles of 3°, 6°, and 9°, which can be fitted by single exponential decay function; (c) contours of scattered photon intensity, which can be fitted by double exponential function; (d) intensity distribution map of scattered photons by simulation, the three-dimensional spatial distribution of scattered photon intensity is represented in the form of a two-dimensional profile due to the axial symmetry of photon distribution along the beam propagation direction.

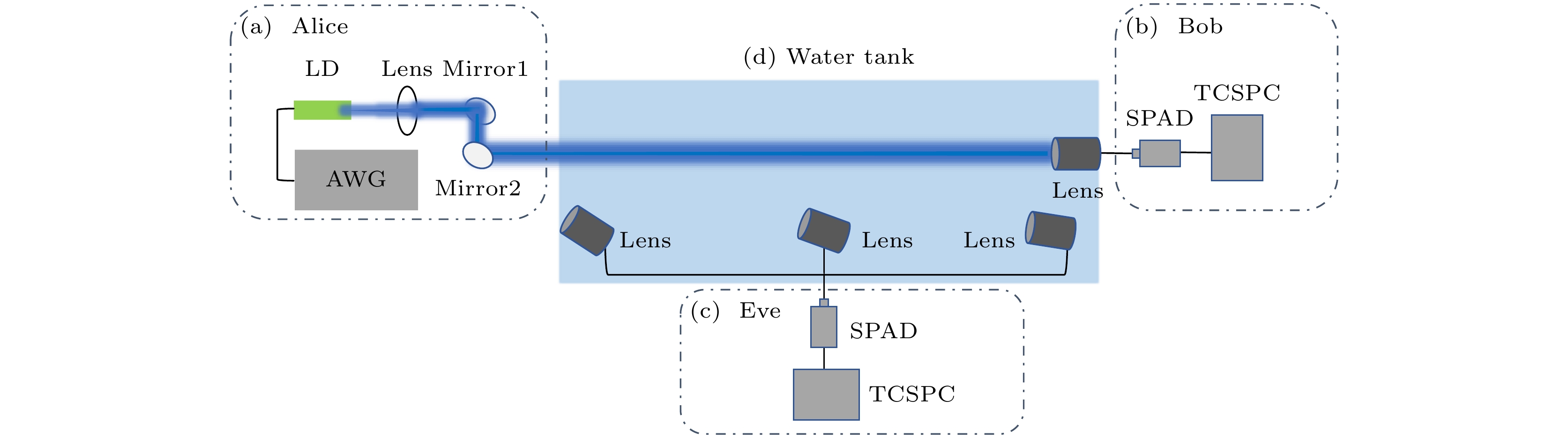

    图 7  UWOC系统装置示意图 (a) 发射端模块; (b) 接收端模块; (c) 窃听者模块; (d) 水下光程池; LD为激光二极管, AWG为任意波形发生器, SPAD为单光子雪崩二极管, TCSPC为时间相关单光子计数采集卡

    Figure 7.  UWOC system: (a) Transmitter; (b) receiver; (c) eavesdropper; (d) water tank. LD represents laser diode, AWG represents arbitrary waveform generator, SPAD represents single-photon avalanche diode, TCSPC represents time-correlated single photon counting.

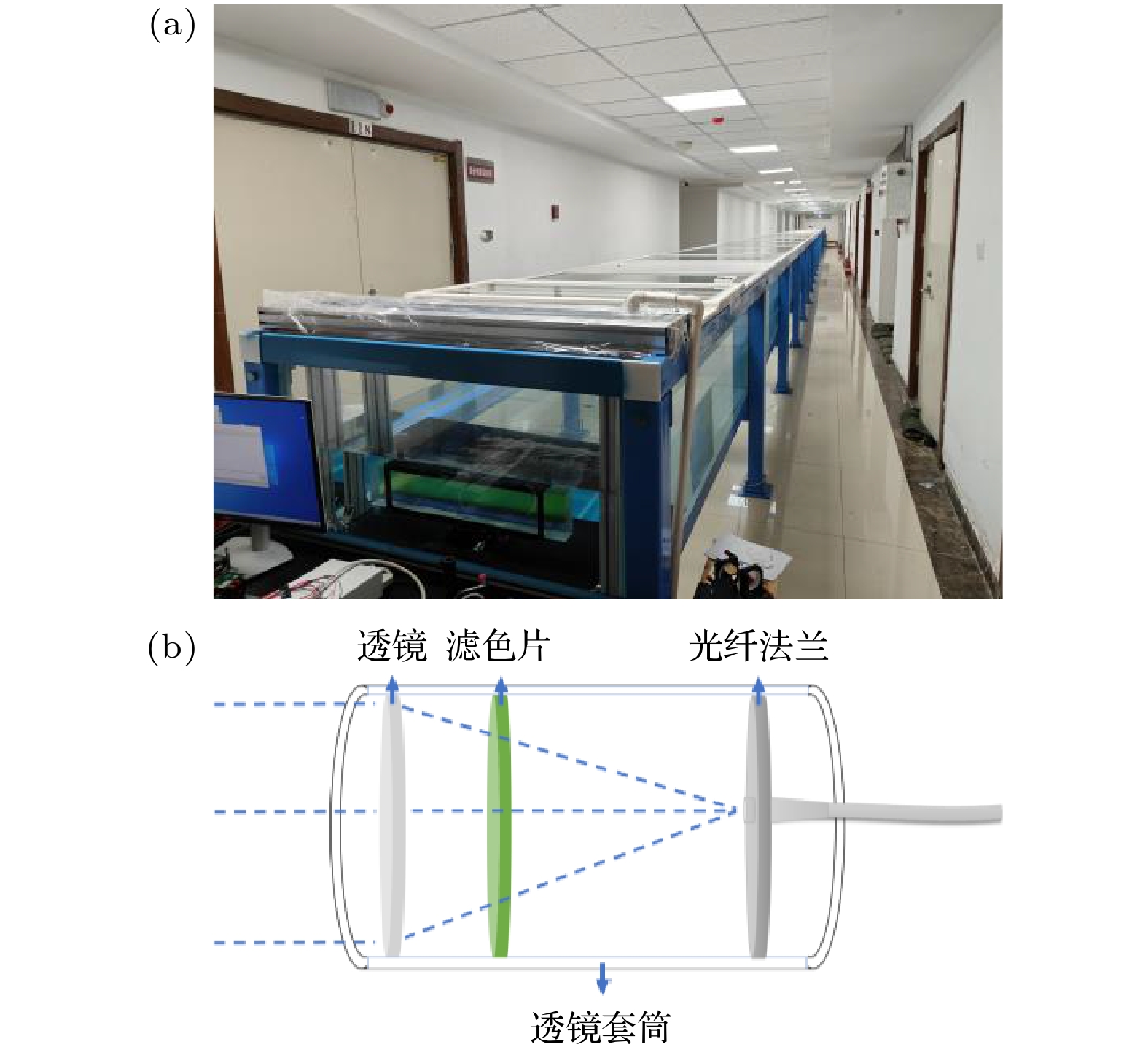

    图 8  (a) 水下光程池实物图; (b) 探测镜头示意图

    Figure 8.  (a) Photograph of water tank; (b) schematic diagram of the lens.

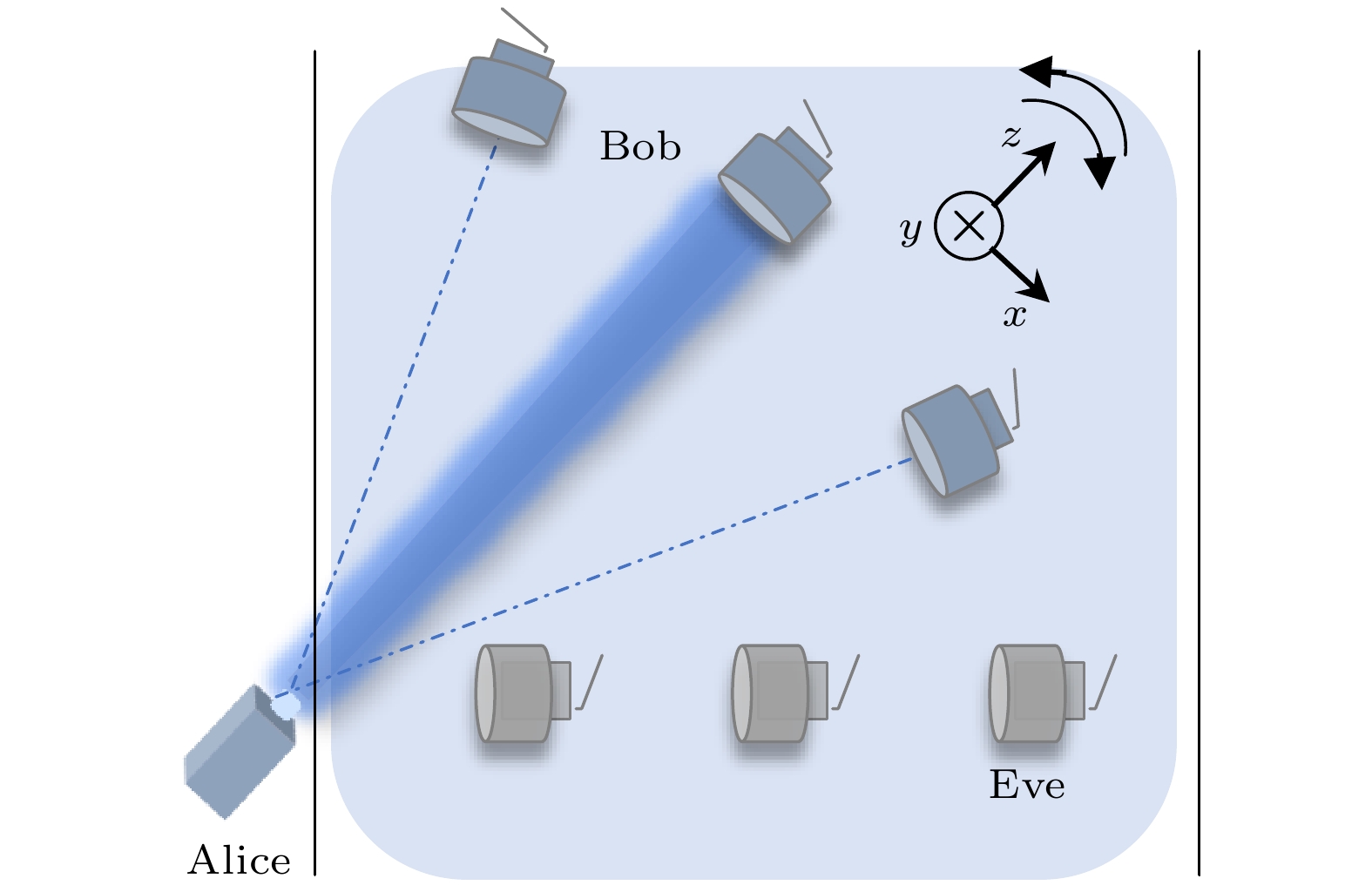

    图 9  散射光子强度三维空间分布图实验测量方案

    Figure 9.  Experimental measurement scheme for the intensity distribution map of scattered photons.

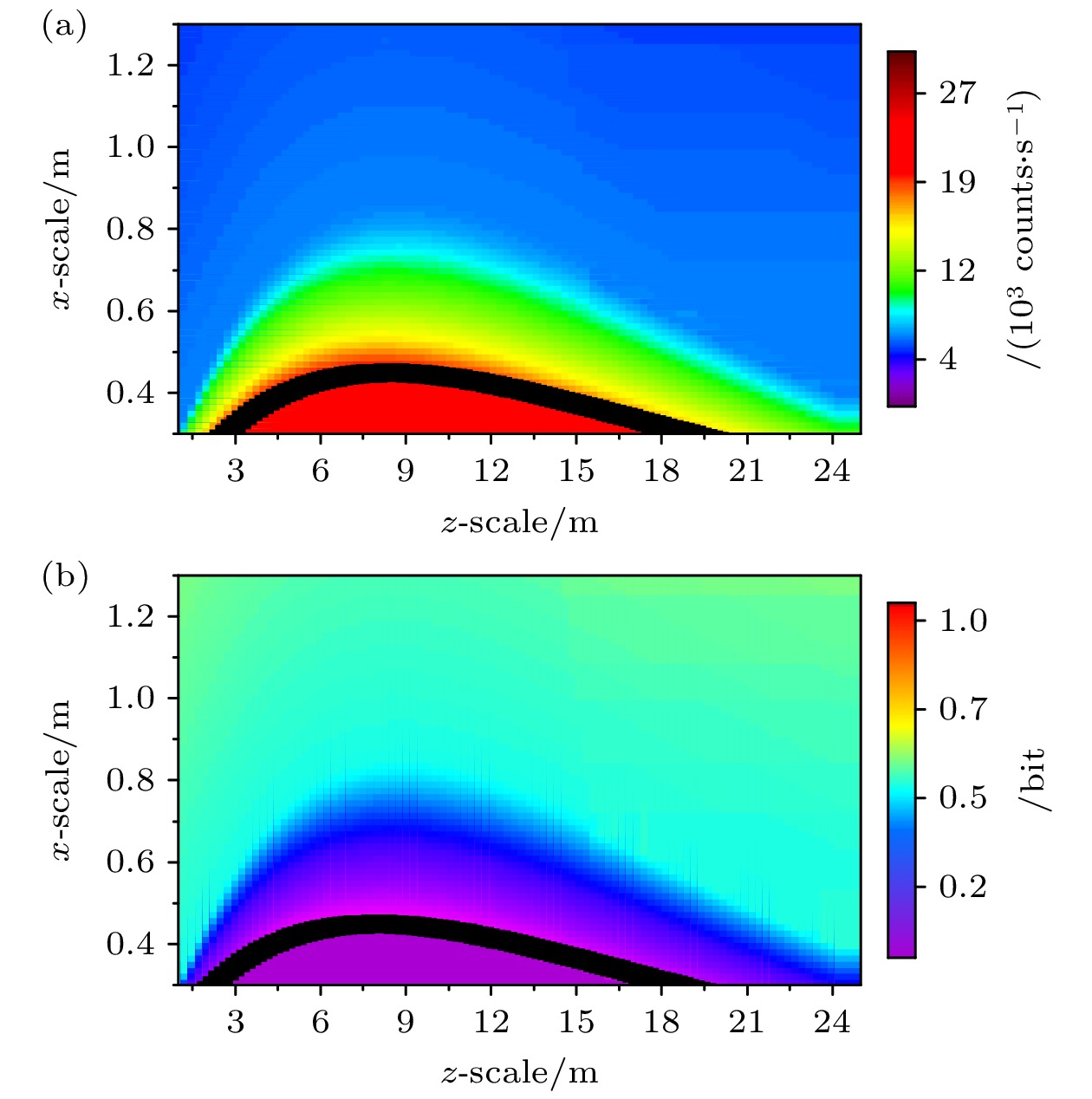

    图 10  (a) 远洋清澈海水条件下窃听者散射光子强度分布图实验测量结果; (b) 系统保密容量分布图

    Figure 10.  (a) Intensity distribution map of scattered photons by experimental measurement in clear seawater; (b) secrecy capacity distribution map in clear seawater.

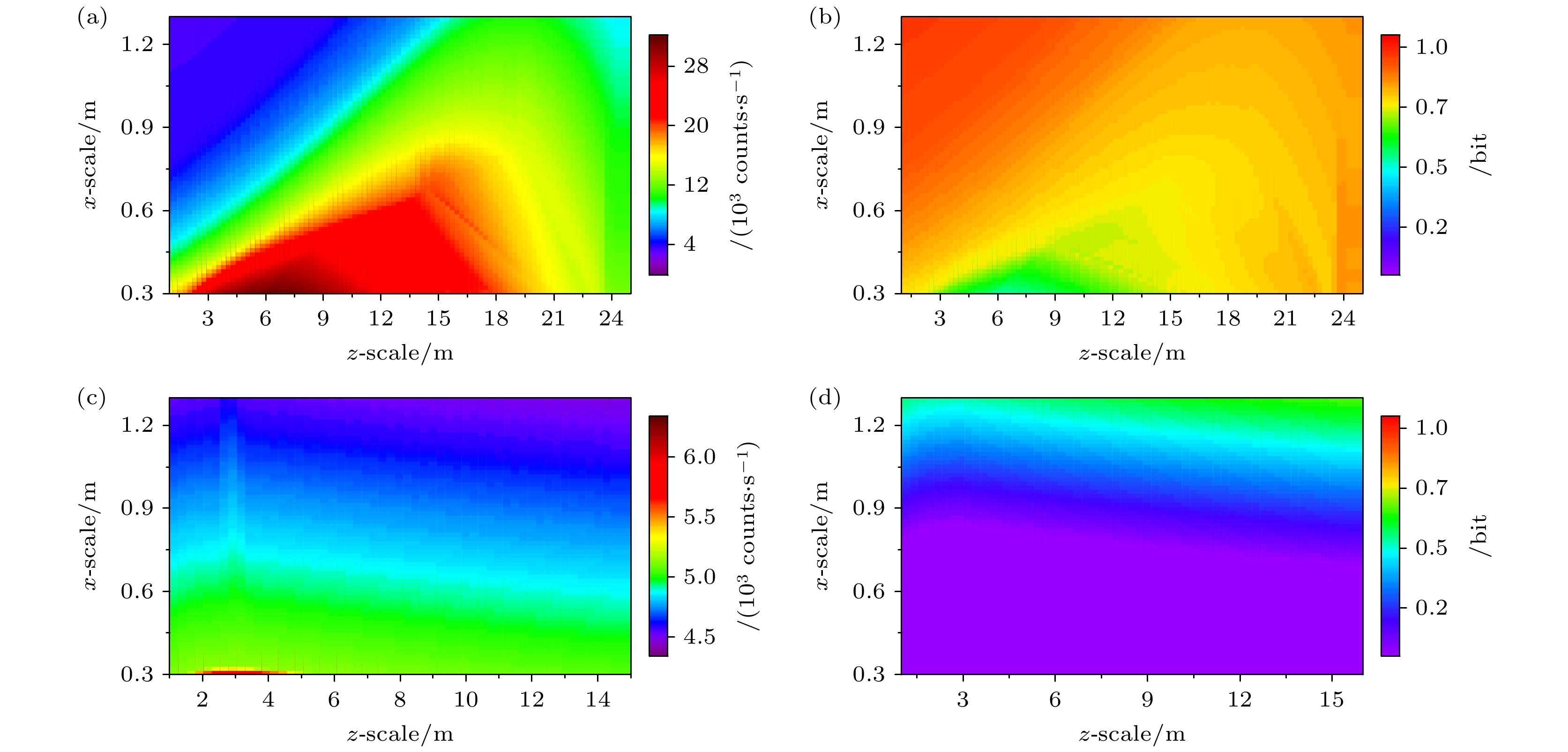

    图 11  (a), (b) 纯净海水与沿岸海水条件下窃听者散射光子强度分布图; (c), (d) 纯净海水与沿岸海水条件下系统保密容量分布图
